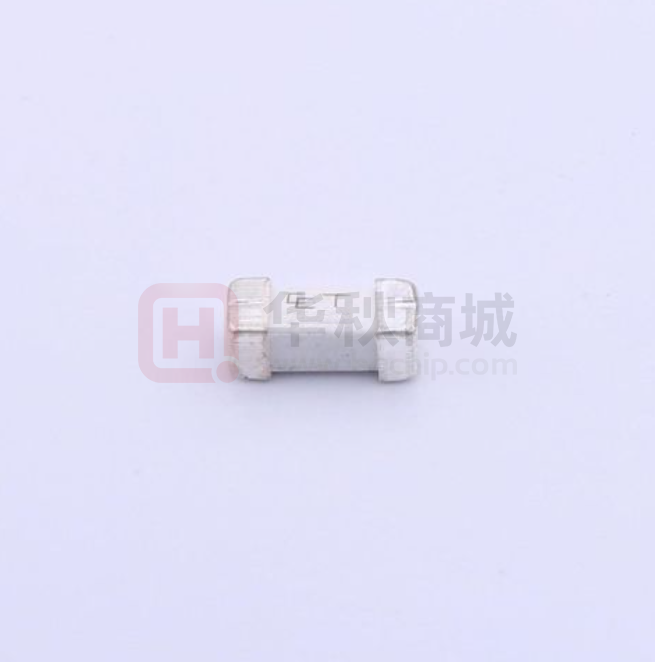

SBT2410 T0.5A 250V

产品规格书 A/1 文件版本:Version 文件编号:No 型号 Type：SBT(内焊) 安规类型：Approve IEC/GB/UL 1. 适用范围 / Scope of Application 本产品适用于 LCD / PDP 电视.液晶显示器.LCD / PDP 面板.LCD 背光逆变器.便携式 DVD 播放器. 电源.联网.PC 服务器.冷却风扇系统.存储系统.电信系统.无线基站.白色家电.游戏机.办公自 动化.设备.电池充电电路保护.工业设备.医疗器材.汽车各类电子设备电路的过流保护作用. This product is suitable for LCD / PDP TV. LCD display. LCD / PDP panel. LCD backlight inverter. Portable DVD player. Power supply. Networking. PC server. Cooling fan system. Storage system. Telecommunication system. Wireless base station. . Game machine. Office automation. Equipment. Battery charging circuit protection. Industrial equipment. Medical equipment. Over-current protection of various electronic equipment circuits. 2. 安规认证标准及编号 / Standards and Agency Approvals 2.1 执行标准：遵循 60127/GB9364/UL248-14。 Standards：In accordance with 60127/GB9364/UL248-14. 2.2 认证范围 Certification： 额定电压 Rated Voltage 250V 安规标准 Agency 认证电流 Ampere Range 证书编号 Agency File Number UR-CUR 50mA ~ 10A E358589 VDE 500mA/1A/2A/3.15A/5A 40049351 CQC 500mA/1A/2A/3.15A/5A CQC19012215943 KC 500mA/1A/2A/3.15A/5A 3. 结构及尺寸 / Dimensions and Structure 单位：毫米 / Unit: mm SU05044-19001A SU05044-19002A SU05044-19003A A/1 文件版本:Version 产品规格书 文件编号:No 型号 Type：SBT(内焊) 安规类型：Approve IEC/GB/UL 4. 材料明细 / Material Details 编号 NO. 1 2 3 零件名称 Part Name 材 质 Material 铜 帽 Cap 管 体 Body 熔 丝 Element 铜镀银 Ag Plated Brass 陶瓷管 Body 合 金 Alloy 5. 产品标示 / Product Marking 保险丝两端铜帽上或本体上需有下列标示。 The fuses cap or fuse body shall have the following markings. 示例 Example: 1 T 1A 2 3 1. 制造厂商标识/ Chevron Logo 2. 电器特性符号/ Electrical Characteristic symbol 3. 额定电流/Rated Current: A 或 or mA 注意 / Note：对于标示的大小和位置没有规定。 Size and position of the markings shall not be provided 产品规格书 A/1 文件版本:Version 文件编号:No 型号 Type：SBT(内焊) Characteristic Maximun Rated Rated Breaking voltage current voltage capacity drop(mv) IEC/GB/UL 安规类型：Approve 6. 产品特性/Product 50mA 63mA 100mA 125mA 160mA 200mA 250mA 315mA 400mA 500mA 630mA 800mA 1.0A 1.25A 1.6A 2.0A 2.5A 3.0A 3.15A 3.5A 4.0A 5.0A 6.3A 7A 8.0A 10.0A 12A 15A 20A 25A 30A 250V 63V/72V 5000 4400 3500 2500 2200 1800 1400 1300 1000 900 800 600 500 400 300 300 300 300 300 300 300 300 300 300 220 220 150 120 100 70 60 50A 500A I2T A2s 0.01 0.01 0.03 0.05 0.08 0.12 0.21 0.36 0.45 0.58 1.0 2.5 3.25 3.6 9.22 7.56 12.8 23.2 25.3 30.0 42.8 72.9 110.0 120.1 131.1 135.2 219.4 360 500 / / ● ○ ○ ○ ● ○ ○ ○ ● ○ ○ ○ ● ○ ○ ○ ● ○ ○ ○ ● ○ ○ ○ ● ○ ○ ○ ● ○ ○ ○ ● ○ ○ ○ ● ● ● ● ● ○ ○ ○ ● ○ ○ ○ ● ● ● ● ● ○ ○ ○ ● ○ ○ ○ ● ● ● ● ● ○ ○ ○ ● ○ ○ ○ ● ● ● ● ● ○ ○ ○ ● ○ ○ ○ ● ● ● ● ● ○ ○ ○ ● ○ ○ ○ ● ○ ○ ○ ● ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ●Approved ○pending 7. 外观及形状 / Appearances and Configuration 7.1 外观不应出现显着的污点、裂纹，标识应该容易辨识。 There shall not be any remarkable stain and crack on the appearances, markings shall be easily legible. A/1 文件版本:Version 产品规格书 文件编号:No 型号 Type：SBT(内焊) 安规类型：Approve IEC/GB/UL 7.2 形状：方形陶瓷贴片保险丝。 Configuration： Square ceramic patch fuse 8. 产品特性 / Product Characteristics 8.1 引脚拉力强度 / Lead Pull Strength 10 牛顿 10±1 秒 / 10N for 10±1 Seconds 8.2 引脚推力强度 / Lead Thrust Strength 2 牛顿 10±1 秒 / 2N for 10±1 Seconds 9. 电气特性 / Electrical Characteristics 9.1 实验条件：Test Condition 所有测试环境温度为 25±5℃。 All electrical test is to be conducted with the ambient air at a temperature of 25±5℃. 9.2 分断能力 / Interrupting Rating： 分断能力 Breaking Capacity:： 50A 使用 250 伏交流电源(50mA~10A);200A@63V/72V(12A~20A)。 50 A@ 250V AC(50mA~10A); 200A@63V/72V(12A~20A) 9.3 温度上升试验 / Rising Temperature Test： 温度上升试验：通 1.0 倍额定电流，当温度稳定时（5 分钟测量 4 次，且每次测量值 与平均值相差不超过 2℃）。测得熔断体任何部位的温升不得超过 75℃，周围环境温度为 25±5℃。When the 100% times of rating electric current passes the fuse, After reaching thermal balance , the temperature on the fuse surface rising is not higher than 75℃ Rising temperature= The surface temperature-Ambient temperature 9.4 熔断时限 / Opening Time 额定电流的%% of Ampere Rating 熔断时间 Opening Time（Time lag） 100% T>4hrs 200% T
