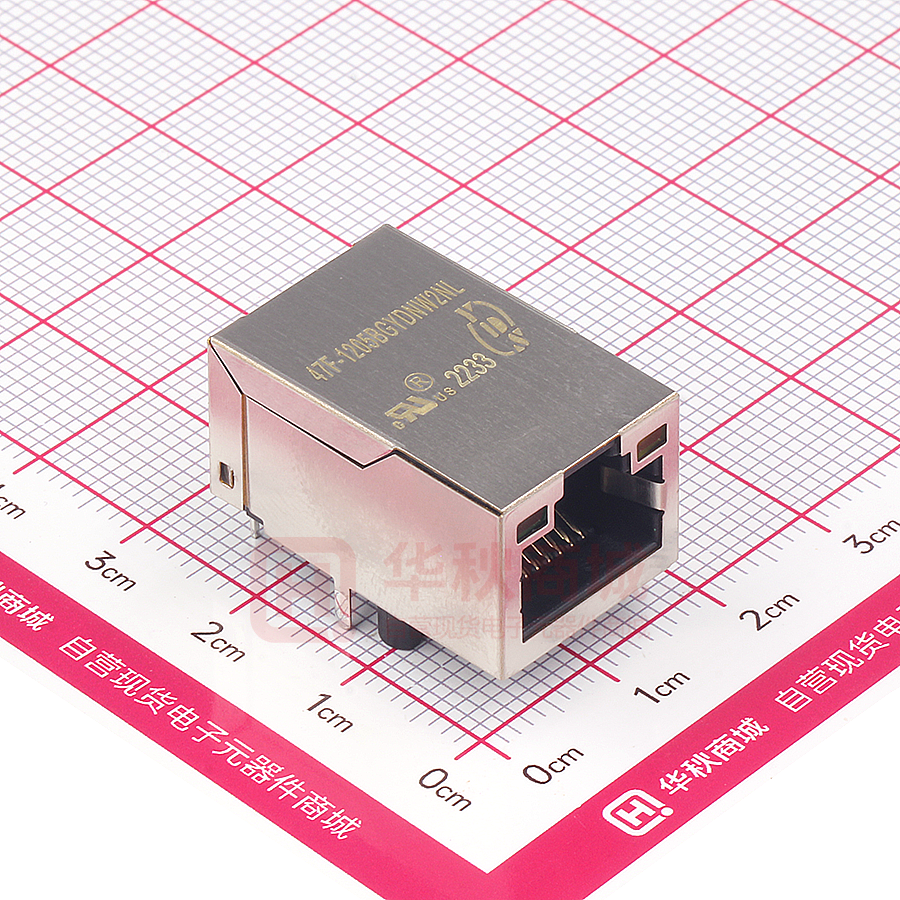

47F-1205BGYDNW2NL

REV. 一、外观尺寸图 DESCRIPTION 0 DATE DWN AP’PD 09.6.29 Hu Li 1.0 Correct Operating Temperature 10.6.4 Hu Li 2.0 Correct Operating Temperature 11.8.16 Guo Liu 2.1 Correct Appearance & Housing 16.12.5 Zhang Hsu 三、电气特性@25℃: 1. 圈比(±3%): 1CT:1CT 2. 电感(100KHz/0.1V@8mA): 350uH MIN. 3. 插入损耗(dB TYP): -1.0dB(1-65MHz). 4. 反馈损耗(dB MIN): -20dB(1-10MHz),-16dB(10-30MHz),-12dB(30-60MHz), -10dB(60-80MHz) 5. 串音干扰(dB TYP): -40dB(1-30MHz),-35dB(30-60MHz),-30dB(60-100MHz) 6. 共模抑制 CMR (dB TYP): -30dB(1-50MHz), -20dB(50-150MHz) UNIT:mm Unless otherwise specified, all tolerances are ±0.25 7. 耐 二、线路图 压(Pri to Sec): 1500Vrms/0.5mA/2Sec 8. 操作温度:0℃TO+70℃ 1000pF/2KV 9. 符合 RoHS 标准 SHIELD RX RD RD+ CT Ref:BOM-AC10 J8 J7 J6 J5 J4 J3 J2 J1 P8 P7 P6 P5 P4 CT TDTD+ P3 P2 P1 TX 75Ω Green LEFT 12 RX - RX + TX TX + 元冊科技股份有限公司 RJ-45 Front View PCB Top View 75Ω YUAN DEAN SCIENTIFIC CO., LTD. TITLE Standard LED Wavelength Forward * V(MAX) TYP Green 565nm 2.5v 2.2v Yellow 585nm 2.5v 2.1v 10/100 Base-T Single Port Rj-45 Jack Magnetics P/N 47F-1205BGYDNWXNL REV. 2..1 PAGE NO 1-4 DATE 2016-12-5 AP’PD Hsu DWN Zhang Guifeng Yellow 11 RIGHT 10 9 With a forward current of 20mA 四、材料 REV. DESCRIPTION DATE DWN AP’PD 外壳材料： 材料：尼龙 66 UL94V-0 标准颜色：黑色 插入材料： 材料：磷酸青铜 C5210 EH---0.35 毫米厚度 七、包装信息 1. 包装单位 : 60 个/盘 2. 包装材质 : PET 插入 –PBT GF UL94V-0 17.5±0.5 1.电镀(1) 镍 2.电镀(2) 100%锡 3.电镀(3) 金 (3u＂～50u＂) 板块材料: 29.4±0.5 PBT GF UL 94V-0 2.6±0.2 Unit=cm 3. 外箱单位：1080 个/ 18 盘/箱 接触脚材料: 材料：磷酸青铜 C5210 EH---0.35 毫米厚度 1.电镀(1) 镍 2.电镀(2) 100%锡 铁壳材料: Unit=cm 黄铜 C2680 镀镍 产品寿命:750 周期最小. 元冊科技股份有限公司 五、环境 1. 储存温度:-40℃TO +85℃. YUAN DEAN SCIENTIFIC CO., LTD. 2. 操作温度:0℃TO +70℃ TITLE 3. 遵循于模块化插头 FCC 第 68 部分 六、产品型号 47F-1205BGYDNWXNL RoHS version Gold Plating:1=3u",2=6u",3=15u",4=30u",5=50u", 10/100 Base-T Single Port Rj-45 Jack Magnetics P/N 47F-1205BGYDNWXNL REV. 2..1 PAGE NO 2-4 DATE 2016-12-5 AP’PD Hsu DWN Zhang Guifeng REV. DESCRIPTION DATE DWN AP’PD 八、RJ 插头规范 元冊科技股份有限公司 YUAN DEAN SCIENTIFIC CO., LTD. TITLE 10/100 Base-T Single Port Rj-45 Jack Magnetics P/N 47F-1205BGYDNWXNL REV. 2..1 PAGE NO 3-4 DATE 2016-12-5 AP’PD Hsu DWN Zhang Guifeng REV. DESCRIPTION DATE DWN AP’PD 九、波峰焊建议 元冊科技股份有限公司 YUAN DEAN SCIENTIFIC CO., LTD. 建议的波峰焊曲线 TITLE 10/100 Base-T Single Port Rj-45 Jack Magnetics 1.峰值温度（TP）：250±10℃ 2.峰值温度（TP）时间：5 秒最多 P/N 47F-1205BGYDNWXNL REV. 2..1 PAGE NO 4-4 DATE 2016-12-5 AP’PD Hsu DWN Zhang Guifeng
