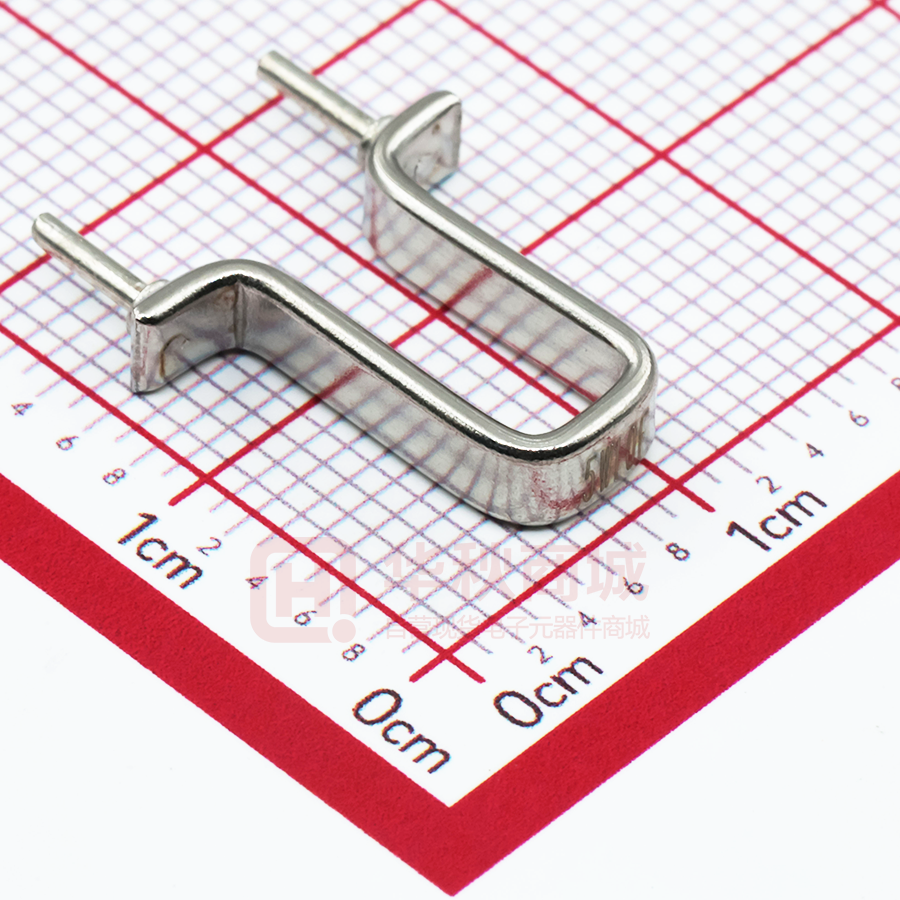

J5-10-10F-t-y

深圳市业展电子有限公司 承 认 书 SPECIFICATION FOR APPROVAL 客户名称 Customer Name 客户料号 Customer P/N 产品名称 Product Name 产品规格 Product Type 申请承认日期 Apply Date 供货商属性 Welding type sampling resistor – JSR Series J5-10-10F-t-y 2020-02-24 □代理商 版本 REV. █ 制造商 深圳市业展电子有限公司 Vendor Type Agency Manufacturer Note: 禁止使用 1 级环境管理物质.遵守 ACBEL"环境管理物质规范"中所要求之含量标准. Restrict use of hazardous substances of level 1; Comply with "Specification for Hazardous Substances andMaterials Management" of ACBEL 供货商印鉴 APPROVED CHECKED PREPARED Vendor Stamp 承认印鉴 Stamp 邓小辉 Mainland China：深圳市业展电子有限公司 Shenzhen Yezhan Electronics Co., Ltd. Add: 深圳市龙华区环观中路荣倡工业园 7 栋 4 楼 Tel: 0755-26517682 Fax: 0755-83918284 E-mail: caixiaojuan@yezhan.com.cn 标准书名 Classification 承认书 Specification Spec No. YZ.JSR 品 名 ： 焊接型采样电阻器 JSR Series Product Name：Welding type sampling resistor Version 1.5 Page 4-1 1. 一般事项 General 1.1 适用范围 Scope 本承认书适用于深圳市业展电子有限公司 制造之[ 焊接型采样电阻器]。 This specification is available for Welding type sampling resistor manufactured by Shenzhen Yezhan Electronics Co., Ltd. 1.2 品质 Quality 本电阻器的制造系经高质量管理程序，并具有高信赖性的质量保证，且符合 RoHS 和 无卤要求。 The resistor is manufactured by highly quality-controlled process and guaranteed high reliability, it meets RoHS & Halogen-Free requirement. 1.3 标准试验狀态 Standard measuring conditions 温度 20±2℃、湿度 65±5%。 但在温度 5～35℃、湿度 45～85%之情况下，仍可给予判定。 Temperature 20±2℃, Humidity 65±5%. Being no doubt about the judgment, measurements can be made within the following Temperature 5～35℃, Humidity 45～85%. 1.4 形名 (例) Type designation (example) 依使用种類、线径、脚距、形狀、公称电阻值、电阻值容许差而区别，其构造如下： The type designation shall be in the following form and as specified. J 5 形状 功率 J:几字型 Jm:M 型 Unit：W - 10 跨距 - 10 阻值 F 精度 K：±10% Unit：mm Unit：mΩ J：±5% G：±2% F：±1% D：±0.5% - t 特殊尺寸 - y 印字 标准书名 Classification 承认书 Specification Spec No. YZ.JSR 品 名 ： 焊接型采样电阻器 JSR Series Product Name： Welding type sampling resistor Version 1.5 Page 4-2 1.5 材质 Material 代号 Symbol 材料 Material 成分 Components 1 康铜 Constantan wire Cu 57-59%%, Ni 40-42%，Mn 1% 48μΩ．cm 6 镍铜22 Copper-Nickel wire Cu 77%, Ni 23% 30μΩ．cm n 镍铬2080 Nickel chromium Ni80%，Cr20% 110μΩ．cm 1.6 功率曲线 Power Derating 1.7 温度系数曲线 TCR Derating 电阻率 Resistance rate 标准书名 Classification 承认书 Specification Spec No. YZ.JSR 品 名 ： 焊接型采样电阻器 JSR Series Product Name：Welding type sampling resistor Version 1.5 Page 4-3 1.8 外形 External 项 目 材 料 图 解 D（焊脚） H（标高） W（跨距） F（线宽） 扁线厚 E（引脚线径） 阻 值 额定功率 使用温度 参 镍铬扁线 n-1.1*3.3 4.5mm±0.5mm 13mm±2mm 10mm±0.5mm 3.3mm±0.2mm 1.1mm±0.1mm 1.0mm±0.1mm 10mΩ±1% 5W -65℃~170℃ 数 标准书名 Classification 承认书 Specification Spec No. 品 名 ： 焊接型采样电阻器 JSR Series Version Product Name： Welding type sampling resistor Page 项目 Item 规格值 Performance 短时间过负荷 Short time overload ±1%以内。 不得有机械损伤。 within ±1% No evidence of mechanical damage. 端子强度 Terminal strength 不得有机械损伤。 No evidence of mechanical damage. 焊锡耐热性 Resistance to soldering heat ±0.5%以内。 不得有机械的损伤。 within ±0.5% No evidence of mechanical damage. 焊锡附着性 Solderability 导线至少 95%以上新锡覆盖。 Covered with new solder by 95% at least. 温度循环 Temperature cycle 耐湿负荷寿命 Load life in humidity 负荷寿命 Load life ±1%以内。 不得有机械的损伤。 within ±1% No evidence of mechanical damage. YZ.JSR 1.5 4-4 试验方法 Test methods 额定功率 X 5 倍 , 5 秒。 Rated power X 5 times, 5s 线径 1.0mm 以上 5kg/10sec.. 线径 0.8mm 以下 2kg/10sec. Wire dimension over 1.0mm 5kg/10sec. Wire dimension below 0.8mm 2kg/10sec. 350±10℃, 3.5±0.5 秒 ,试验后放置 3 小时。 350±10℃, 3.5±0.5sAfter test leave for 3h. 焊锡温度：245±5℃。 浸锡时间：3±0.5 秒。 Test temperature of solder: 245±5℃ Dipping time in solder: 3±0.5s 低温侧-40±3℃/30 分, 室温 10～15 分钟 高温侧 200±2℃/30 分,室温 10～15 分钟 5 回 Low side ：-40±3℃/30min, Room temp.：10 to 15min High side ：200±2℃/30min, Room temp.：10 to 15min 5 cycles ±0.5%以内。 within ±0.5% 40±2℃, 湿度 90～95%, 1000 小时 定格电压(90 分钟 ON, 30 分钟 OFF) 40±2℃, 90 to 95%RH, 1000h Rated voltage (90 min ON, 30 min OFF) ±1%以内。 within ±1% 70±2℃, 1000 小时 定格电压(90 分钟 ON, 30 分钟 OFF) 70±2℃, 1000h Rated voltage (90 min ON, 30 min OFF)
