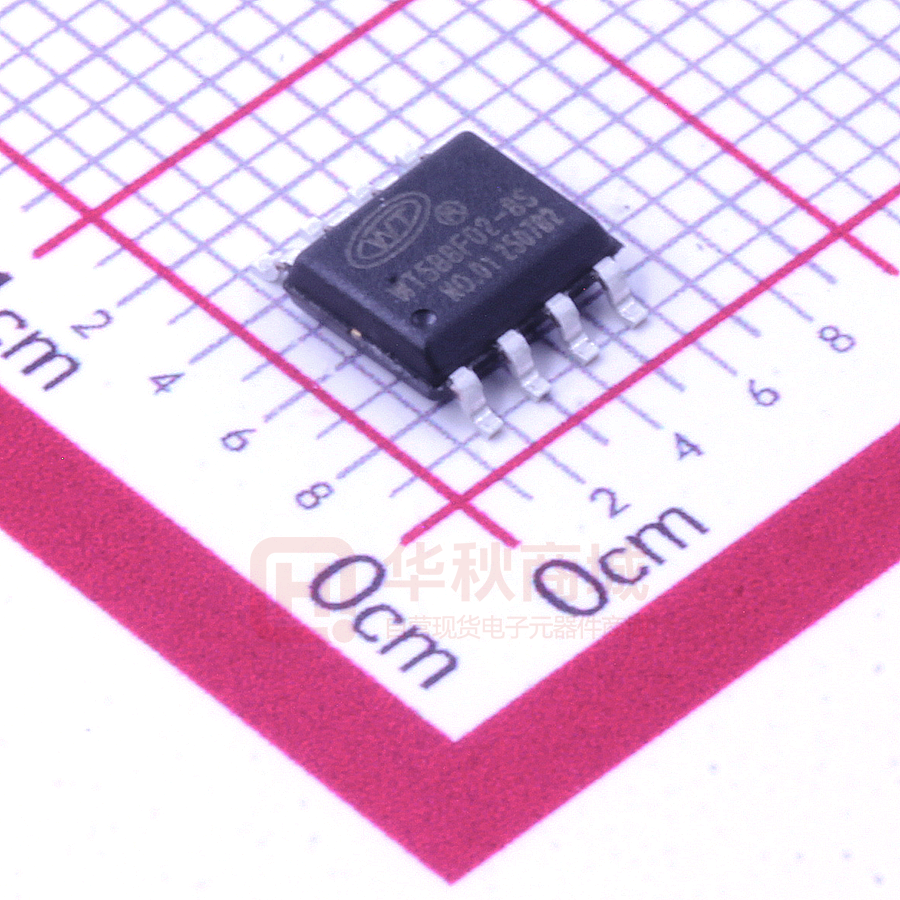

WT588F02B-8S （空片）

广州唯创电子有限公司 MP3 录音模块 WT588F02B-8S 语音芯片说明书 V1.05 免责申明: 深圳唯创知音电子有限公司申明；说明书以官网资料为准，如若资料内容有更新，不会一一进行通知。如若使用 IC 时 导致侵犯到第三方专利或其他权利，不承担任何责任。如若使用我司 IC，在航空卫星军事设备，人身安全等领域，造成了重大 财产损失或生命伤害，甚至生命死亡，我司不承担任何责任。 深圳唯创知音电子有限公司 WT588F02B-8S使用说明书 目录 说明书以官网和业务员提供为准...................................................................................................................................... 1 版本记录：.......................................................................................................................................................................... 1 1.概述:.................................................................................................................................................................................. 3 2.功能简述:.......................................................................................................................................................................... 3 3.管脚描述：....................................................................................................................................................................... 4 4.极限参数：....................................................................................................................................................................... 4 5. 电气特性：..................................................................................................................................................................... 5 6.一线串口通讯：............................................................................................................................................................... 5 7.两线串口通讯：............................................................................................................................................................... 8 8.程序范例......................................................................................................................................................................... 11 10． 客户在线下载器...................................................................................................................................................... 14 13．封装管脚图................................................................................................................................................................ 17 说明书以官网和业务员提供为准 版本记录： 版本号 修改说明 修改日期 V1.00 原始版本 2020-8-24 V1.01 指令部分说明完善 2020-9-11 V1.02 修改部分说明完善 2020-9-17 V1.03 修改 DAC 部分原理图 2020-10-21 V1.04 将原理图做成独立的文档 2020-11-06 V1.05 修改芯片待机功耗部分说明 2020-11-12 -第 1 页- 全国统一服务热线：4008-122-919 深圳唯创知音电子有限公司 WT588F02B-8S使用说明书 产品简介 语音更新 控制方式 1. 在线更新： 将 bin 文件存入在线下载器，通过 在线下载器连接设备即可更换语音，操作方便快捷， 可用于 PCB 板的语音更换 1. 一线串口控制/两线串口控制 2. 按键功能控制（可据实际情况定制功能） （串口控制和按键控制的主控程序不同，下单时请 联系业务员） 存储方式 操作指令 1. 芯片内部有 220K byte 的存储空间（不包括主 1. 2. 3. 4. 控程序） 2. 芯片主控程序与内部存储空间均可反复擦写 音量调节指令 循环播放指令 播放固定语音指令 播放暂停指令 播放方式 技术规格 1. PWM 输出：16 位 PWM 纯音频输出，可直 1. 供电电压 DC2.0~5.5V 接驱动 8Ω/0.5W 喇叭和蜂鸣器， 2. DAC 输出:14 位 DAC 音频输出，可外接功 2. 工作温度 3. 湿度 -20~75 度 5%~95% 放 3. 支持最大 4 通道 16K 采样率混音 4. 支持最高 16 通道 midi 播放（8K 采样 率）； 5. 支持无缝衔接功能（音源需做处理，请与业 务员联系） 应用场景 1. 需频繁更换语音的设备 2. 需更换语音内容的户外设备 （PWM 和 DAC 输出可由 bin 文件设置） 音频采样率 1.语音采样率：支持 6~32Khz； -第 2 页- 全国统一服务热线：4008-122-919 深圳唯创知音电子有限公司 WT588F02B-8S使用说明书 1.概述: WT588F02B-8S 是深圳唯创知音电子有限公司最新研发的一款 16 位 DSP 语音芯片、内部 振荡 32Mhz ， 16 位的 PWM 解码。 强大功能让 WT588F02B-8S 成为语音芯片行业中的佼佼者。目前 WT588F02B-8S，较高音质最大可以支持存放 170 秒语音内容（若客户对音质没有要求，最大可以存放 320 秒的语音内容）。WT588F02B-8S 区别于传统 OTP 芯片，最大的突破是客户可以自己通过配套下载器 实现在线更换芯片内部语音内容；并且芯片内置硬件 SPI、UART、IIC、比较器等各类资源，可以 为客户定制各种不同的个性化功能产品。 2.功能简述: 1. 16 位 DSP 语音芯片、32Mhz 内部振荡； 2. 工作电压 2.0~5.5V； 3. 16bit 的 PWM/DAC 输出、可直接驱动 8R 0.5W 喇叭； 4. 支持 6K~32Khz 的 WAV 文件； 5. 客户可以通过配套下载器在线更换芯片内部语音内容； 6. 支持一线串口、两线串口（spi 通讯陆续会出来）； 7. 支持最大 4 通道 16K 采样率混音； 8. 支持最高 16 通道 midi 播放（8K 采样率）； 9. 支持 224 段地址，有更多需求可以扩展； 10. 具有硬件 SPI 接口、UART 接口、IIC、内置比较器等接口。可以为客户定制各类功能。 11. 芯片内部有 220K byte 的存储空间（不包括主控程序）。 12. 芯片主控程序和内置存储数据均可擦除再烧写。 13. 芯片上电初始化时间大概为 200ms 14. 芯片播放结束后，且 IO 口（DATA 和 CLK）保持电平稳定（高低电平皆可）1S 后，芯片进入休眠 选型注意： 1. 芯片的控制方式与输出方式可由 bin 文件设置，订做芯片时需要和业务员说明应用要求。 2. 如果需要更低待机功耗芯片，请联系我司业务员。 -第 3 页- 全国统一服务热线：4008-122-919 深圳唯创知音电子有限公司 WT588F02B-8S使用说明书 3.管脚描述： 3.1 管脚分布图 Pad Name Pad ATTR. Description 描述 No. PC2/BUSY/CS 1 I/O 忙信号输出/下载器烧写口 PC1/DATA1/CLK2/SO 2 I/O 一线串口数据信号输入端/两线串口时钟信号输入端/下载器烧写口 PI0/DATA2/SI 3 I/O 两线串口数据信号输入端/下载器烧写口 PI1/SCK 4 I/O 下载器烧写口 PWMN 5 out PWM 输出脚 VDD 6 Power PWMP 7 I/O GND 8 Power 电源正极 PWM 输出脚/DAC 电源负极 4.极限参数： 标识 范围值 VDD~GND 电源电压 -0.5~+5.5 V Vin 输入电压 GND-0.3< Vin 1; -第 11 页- 全国统一服务热线：4008-122-919 深圳唯创知音电子有限公司 WT588F02B-8S使用说明书 B_DATA = S_DATA&0X01; } P_DATA = 1; } 8.2 一线串口控制程序（F3+01+F3+02+F3+03） /*-------------------------------------;模块名称:List_1A_Play_WT588F() ;功 能:实现一线串口连码发送函数 ;入 参: DDATA 为发送数据 ;出 参: ;-------------------------------------*/ Void List_1A_Play_WT588F( void ) { Line_1A_WT588F( F3 ); Delay_1ms(2); //延时 2ms Line_1A_WT588F( 01 ); Delay_1ms(2); Line_1A_WT588F( F3); Delay_1ms(2); Line_1A_WT588F( 02 ); Delay_1ms(2); Line_1A_WT588F( F3 ); Delay_1ms(2); Line_1A_WT588F( 03 ); Delay_1ms(2); } 8.3 二线串口控制程序(单字节指令) #define #define #define UC8 unsigned char CLK_2A P01 P_DATA_2A P00 /*-------------------------------------;模块名称:Line_2A_WT588F(UC8 ;功 能:实现二线串口通信函数 ;入 参:DDATA 为发送数据 ;出 参: ; CLK_2A //时钟线 ; P_DATA_2A //数据线 DDATA) -第 12 页- 全国统一服务热线：4008-122-919 深圳唯创知音电子有限公司 ;-------------------------------------*/ Void Line_2A_WT588F(UC8 DDATA) { UC8 S_DATA,j; bit B_DATA; CLK_2A = 1; //时钟线 P_DATA_2A = 1; WT588F02B-8S使用说明书 //数据线 S_DATA = DDATA; CLK_2A = 0; Delay_1ms(5); //延时 5ms B_DATA = S_DATA&0X01; for(j=0;j>1; B_DATA = S_DATA&0X01; } P_DATA_2A = 1; CLK_2A = 1; } 8.4 二线串口控制程序(F3+01+F3+02+F3+03) /*-------------------------------------;模块名称:List_2A_Play_WT588F( ) ;功 能:实现二线串口连码发送函数 ;入 参: DDATA 为发送数据 ;出 参: ;-------------------------------------*/ Void List_2A_Play_WT588F( void ) { Line_2A_WT588F( F3 ); Delay_1ms(2); //延时 2ms Line_2A_WT588F( 01 ); Delay_1ms(2); -第 13 页- 全国统一服务热线：4008-122-919 深圳唯创知音电子有限公司 Line_2A_WT588F( Delay_1ms(2); Line_2A_WT588F( Delay_1ms(2); Line_2A_WT588F( Delay_1ms(2); Line_2A_WT588F( Delay_1ms(2); WT588F02B-8S使用说明书 F3 ); 02 ); F3 ); 03 ); } 10．客户在线下载器 将 bin 文件存入在线下载器，通过在线下载器连接设备即可更换语音，可用于生产或客户端设备语音的更换，使用方便、 快捷、操作简单，适用于需频繁更换语音的设备。(在线下载器已有视频解说，可联系业务员提供。) 10.1 下载原理图 -第 14 页- 全国统一服务热线：4008-122-919 深圳唯创知音电子有限公司 WT588F02B-8S使用说明书 10.2 下载器使用说明 （1）制作 bin 文件：登陆网页上位机网址后，加载要播放的语音文件或使用文字转换音频功能加载语音后 制作 bin 文件。WT588 网页制作客户登录网址：http://WT588f.waytronic.com:8083/user/register。bin 文件制作步骤可参考《WT588F 网页上位机操作说明 2020-8-31》或视频解说，可联系业务员提供。 （2）存放 bin 文件：通过 USB 连接电脑，会出现一个盘符（第一次使用需格式化），将做好的 bin 文件 存入盘符中，bin 文件名称格式需为 WT588XXX(以 WT588 开头，后面可自行定义)。Bin 文件存放后，将 下载器与电脑断开连接。 （3）连接芯片：让单片机释放语音芯片，可将单片机连接语音芯片的 IO 口设置为输入或者浮空；将下载 器的烧写口（即框 4 的 4 个管脚）连接到语音芯片对应的 IO 口（DO-PC1、DI-PI0、CLK-PI1、CS-PC2、 VCC-VCC、GND-GND），客户画板时可在板子上留好下载口，方便下载更换语音。 （4）给下载器供电：框 5 为电源脚，客户板子有供电时可通过 VCC 和 GND 脚给下载器供电；客户板子 没供电的情况下，可以通过 USB（可用适配器或电脑 USB 供电（一般不建议用电脑 USB 供电））给下载 器和芯片供电；如板子有按上面原理图留下载口，可以直接将下载器插到下载口进行烧写。 （5）自动下载：下载器供电 2s 后，下载器会自动将 bin 文件下载到语音芯片里面（故需先连接下载口后 -第 15 页- 全国统一服务热线：4008-122-919 深圳唯创知音电子有限公司 WT588F02B-8S使用说明书 再给下载器供电）。 （6）下载判断：1 电源指示灯、2 拷贝指示灯、3 状态指示灯。 电源指示灯常亮表示该产品已经处于工作状态。 拷贝指示灯平时熄灭，拷贝过程中进行闪烁，拷贝结束后熄灭。 状态指示灯平时熄灭，拷贝成功常亮，拷贝失败熄灭。 (在线下载器已有视频解说，可联系业务员提供。) -第 16 页- 全国统一服务热线：4008-122-919 深圳唯创知音电子有限公司 WT588F02B-8S使用说明书 13．封装管脚图 -第 17 页- 全国统一服务热线：4008-122-919 深圳唯创知音电子有限公司 WT588F02B-8S使用说明书 深圳唯创知音电子有限公司（原名：广州唯创电子有限公司）――于 1999 年创立于广州市天河区， 是一家专注于语音技术研究、语音产品方案设计及控制等软、硬件设计的高新技术公司。业务范围涉及 电话录音汽车电子、多媒体、家居防盗、通信、家电、医疗器械、工业自动化控制、玩具及互动消费类 产品等领域。团队有着卓越的 IC 软、硬件开发能力和设计经验，秉持着「积极创新、勇于开拓、满足 顾客、团队合作」的理念，为力争打造“语音业界”的领导品牌。 我公司是一家杰出的语音芯片厂家，从事语音芯片研究及外围电路开发；同时为有特别需求的客户 制订语音产品开发方案，并且落实执行该方案，完成产品的研发、测试，声音处理，直至产品的实际应 用指导等一系列服务。经过多年的发展，公司形成了一个完善的新品流程体系，能快速研发出新品以及 完善产品。语音芯片系列包含:WT2000、WT2003、WT5001、WT588D、WTH、WTV、WTN 等，每一 款语音芯片我们都追求精益求精、精雕细琢不断开发和完善，以求更佳的品质、为客户实现更多的价值。 产品、模块、编辑软件等的人性化设计，使得客户的使用更方便。于 2006 年成立的北京唯创虹泰分公 司主要以销售完整的方案及成熟产品为宗旨，以便于为国内北方客户提供更好的服务。 不仅如此，还推出的多种语音模块，如 WT2000 录音模块，通过外围电路的扩展，更贴近广大用户 的需求。 我们也是 MP3 芯片研发生产厂家。随着公司的外围技术扩展，在 2004 年开始生产 MP3 芯片，以及 提供 MP3 方案。在同行里面有相当高的知名度，到现在为止更新换代一起出了 8 种 MP3 解决方案，并 且得到市场的广泛认可。其中的 WT2000、WT2003 等芯片以音质表现极其优秀不断被客户所接受并使 用。 在语音提示器方面，我们也从事于语音提示器生产厂家：经过多年的技术储备，开始向语音提示器 领域拓展，并且得到了可喜的成果，成为语音提示器生产厂家里的一员。根据探头的类别：有超声波语 音提示器，红外人体感应语音提示器，光感应语音提示器。同时也针对不同的领域开发了：自助银行语 音提示器，欢迎光临迎宾器，语音广告机，语音门铃等等产品。可以肯定将来会有更多的新产品上市， 来满足广大的用户的需求。让我们的生活更加智能化，人性化。 总公司名称：深圳唯创知音电子有限公司 电话：0755-29605099 0755-29606621 0755-29606993 传真：0755-29606626 全国统一服务热线：4008-122-919 E-mail：WT1999@waytronic.com 网址：http://www.waytronic.com 地址：广东省深圳市宝安区福永镇福安机器人产业园 11 栋 4 楼 分公司名称：广州唯创电子有限公司 电话： 020-85638557 E-mail： 864873804@qq.com 网址: www.w1999c.com 地址：广州市花都区天贵路 62 号 TGO 天贵科创 D 座 409 室 分公司名称：北京唯创虹泰科技有限公司 电话：010-89756745 传真：010-89750195 E-mail：BHL8664@163.com 网址：www.wcht1998.com.cn 地址：北京昌平区立汤路 186 号龙德紫金 3 号楼 902 室 -第 18 页- 全国统一服务热线：4008-122-919
