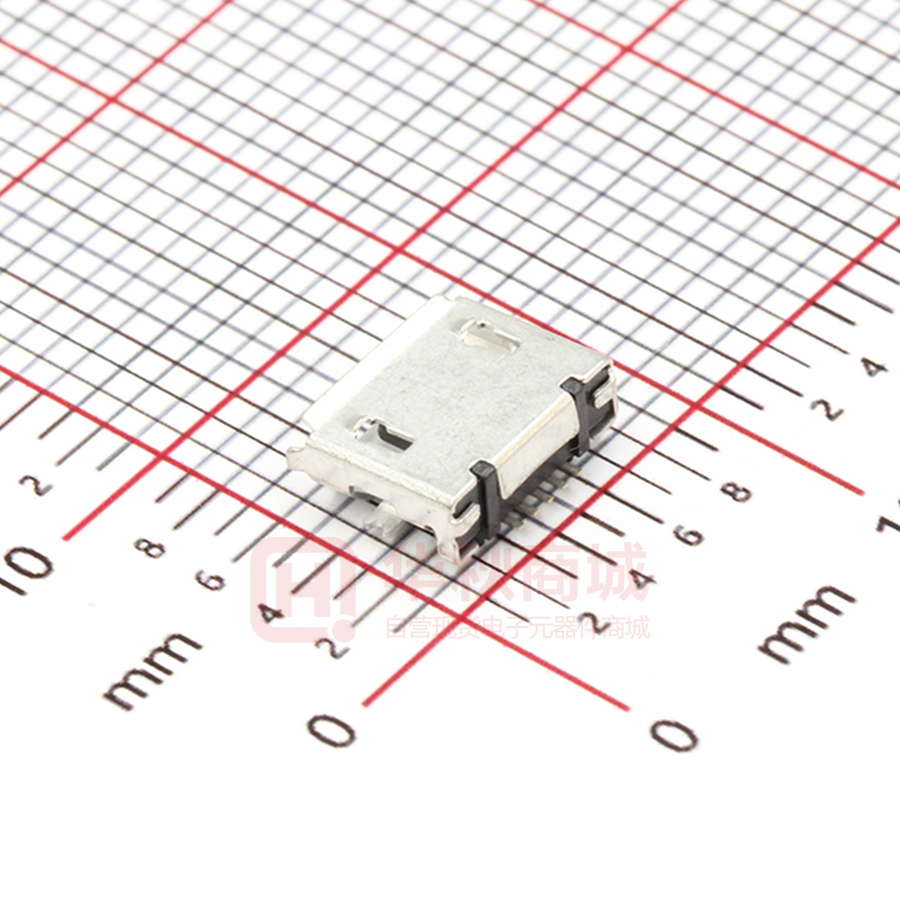

MICROQTJ

深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGY CO.,LTD Tel: 0755-27597601 Fax: 0755-27597491 承 认 书 FOR APPROVAL 户 Customer： ＭＩＣＲＯ全贴卷边 科 产品名称 Project： 技 客 有 限 公 司 SPECIFICATION MICRO QTJ 韩 规格型号 Part No： 首 贵公司承认印 Approal slgnatures 料 号/Part No. 章/Signatures 深 圳 市 签 日期 Date: 拟制/Drawn 李春风 审核/Check 张栋 批准/Approved 罗孝金 1 深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD 1．物料明细： 1.1．塑胶部分：LCP UL94V-0 1.2．接触端子部分：C5191R-H，镍底，接触部位镀金 1μ” 1.3．外壳部分：C2680R-H，外壳镀镍底 50μ”，镀NI 80μ 2．工作条件： 2.1．工作电压：30VAC RMS Max 2.2．工作电流：1Ampere 2.3．使用温度：-30℃～+80℃ 3．电气性能部分 序号 测试项目 3.2 绝缘阻抗 3.3 耐压测试 30mΩ MAX 100MΩ MIN 司 接触阻抗 测试方法及参考标准 以低功率电流测试产品接触部位阻抗值 参考：EIA 364-23A 测试相邻接触脚位之间塑胶阻抗值 参考：EIA 364-21A 以 0.5mA 的电流测试接触脚位之间塑胶耐高压 1 分钟 参考：EIA 364-20A 100V DC 100V AC 1 分钟 0.5mA 限 公 3.1 规格和标准 4．机械性能部分 插入力 3.57kgf 4.2 拔出力 1.00kgf 端 子 单 PIN 保持力 4.4 寿命测试 与线端匹配时，线端以 25mm/分速度拔出时的力 参考：EIA 364-13A 接触 PIN 以 25mm/分速度从塑胶中退出来的力 0.3 kgf MIN 以每小时 600 次匀速插拔产品 3000 次 1． 产品外观无明显损伤 2． 插入力：3.57kgf MAX 出力：0.81~2.05 kgf 拔 参考：EIA 364-09A 科 技 4.3 与线端匹配时，线端以 25mm/分速度插入时的力 参考：EIA 364-13A 有 4.1 以每分钟频率由 10HZ 至 55HZ，再回到 10HZ 为一循环，连 4.5 振动测试 沾锡性 韩 5．环境性能部分 5.1 续测试 X/Y/Z 三个方向各 2 小时。 振幅为 1.5mm 参考：EIA 364-28A -6 10 秒 吃锡面积达 95%以上 2． 3． 1． 2． 3． 接触阻抗 100mΩ MAX 绝缘阻抗 100MΩ MIN 外观无明显损伤 接触阻抗 100mΩ MAX 绝缘阻抗 100MΩ MIN 参考：MIL STD-202F 将产品置于 85℃的高温炉中 96 小时后，再于常温中置放 3 小时后观察。 参考：MIL STD-1344A 将产品置于-40℃的低温炉中 96 小时后，再于常温中置放 3 小时后观察。 参考：MIL STD-1344A 1． 2． 3． 1． 2． 外观无明显损伤 接触阻抗 100mΩ MAX 绝缘阻抗 100MΩ MIN 外观无明显腐蚀 接触阻抗 50mΩ MAX 将产品置于温度为 40±2℃，湿度为 90～95RH 环境中，120 小时后观察。 参考：EIA 364-31A 将产品置放于盐水浓度为 5%，温度 35±2℃的盐雾箱中连 续喷雾 12 小时，于常温放置 1 小时后观察产品。 5.3 低温性 5.4 耐湿性 深 5.5 圳 耐高温 市 首 1． 外观无明显损伤 5.2 耐腐蚀性 产品焊接区于温度为 235±5℃锡炉中浸泡 5±0.5 秒 参考：EIA 364-26A 1、 外观无明显变色、起泡； 2、 焊脚吃锡平滑 建议回焊曲线： ℃) ℃ ℃ ℃ ℃ 5.6 耐焊接性 ℃ ℃ ℃ ＭＩＣＲＯ全贴卷边 技 有 科 韩 市 首 圳 深圳市首韩科技有限公司 深 李春风 张栋 罗孝金 限 司 公
