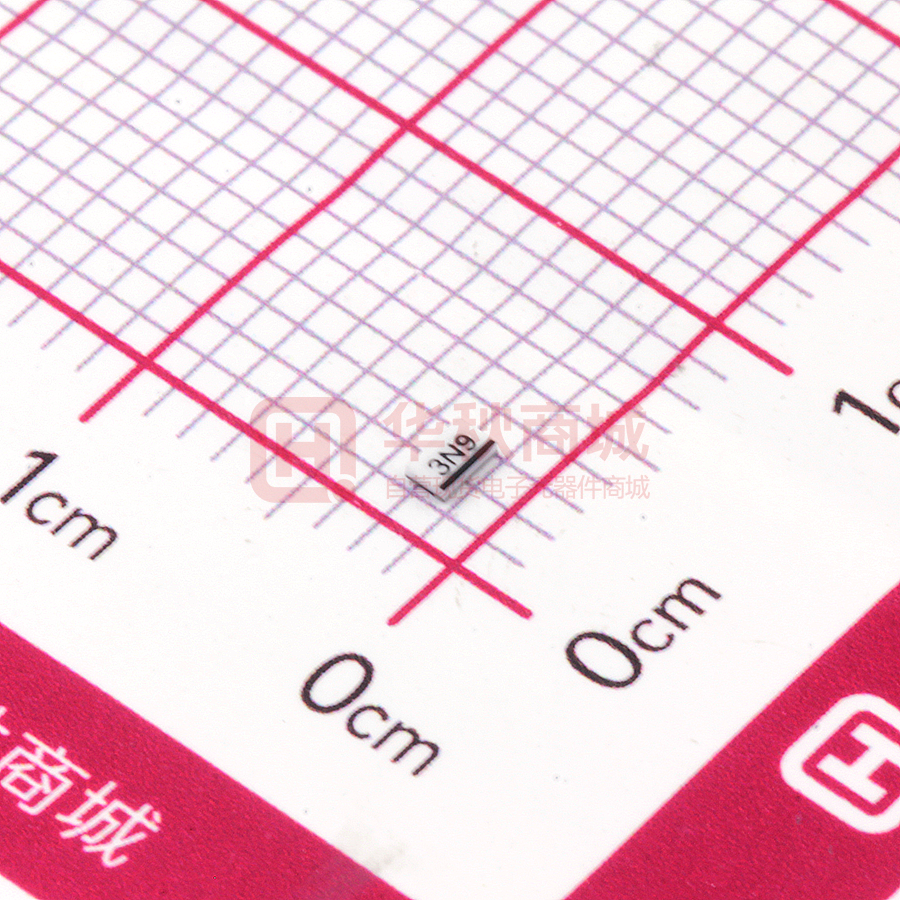

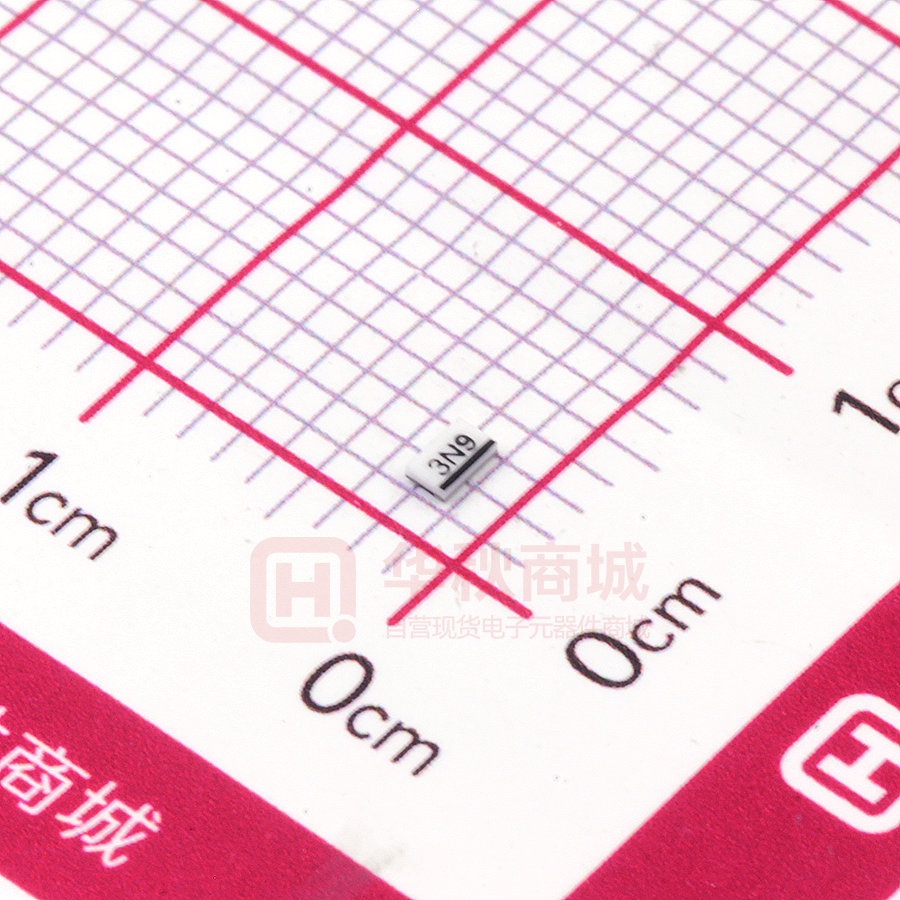

STCA0603N9

STCA0602N9*** A1 小型温度补偿衰减器 DC~6GHz 50Ω 100mW 1~10dB N3~N10 型号描述 **** 系列 ** 频率 STCA, 06 ** 衰减量 ** 温度系数代码 ** 电极外形及材料选项 * 电极电镀选项 (01 ~ 10) 1 dB ~ 10 dB (无代码)=无铅 或 (S)=含铅 平面电极(无代码), W1, W3 N3 to N10 温度系数代码 衰减量温度系数 (dB/dB/℃) 最大驻波比(:1) @1GHz@25℃ 最大 输入 功率 (mW) 衰减精度 (dB) 1 N3~N9 -0.003~ -0.009 1.20 100 ±0.5 DC-6 2 N3~N10 -0.003~ -0.010 1.20 100 ±0.5 STCA0603N* DC-6 3 N3~N10 -0.003~ -0.010 1.20 100 ±0.5 STCA0604N* DC-6 4 N3~N10 -0.003~ -0.010 1.20 100 ±0.5 STCA0605N* DC-6 5 N3~N10 -0.003~ -0.010 1.20 100 ±0.5 STCA0606N* DC-6 6 N3~N10 -0.003~ -0.010 1.20 100 ±0.5 STCA0607N* DC-6 7 N3~N10 -0.003~ -0.010 1.20 100 ±0.5 STCA0608N* DC-6 8 N3~N10 -0.003~ -0.010 1.20 100 ±0.5 STCA0609N* DC-6 9 N3~N10 -0.003~ -0.010 1.20 100 ±0.5 STCA0610N* DC-6 10 N3~N10 -0.003~ -0.010 1.20 100 ±0.5 型号 频率范围 (GHz) 衰减量 (dB) STCA0601N* DC-6 STCA0602N* 技术指标 1． 2． 3． 4． DC ~ 6GHz 2dB 25℃时，±0.5dB@1GHz 25℃时，最大驻波比 1.20:1@1GHz 25℃时，典型驻波比 1.20:1@2GHz 25℃时，典型驻波比 1.20:1@3GHz 5． 阻抗 50Ω 6． 额定功率 100mW，连续波功率 7． 功率下降值 125℃时为满额额定功率 150℃时线性下降至 0W 8． 工作温度 -55℃~+150℃ 9． 工作温度范围内的温度系数如上表 温度系数公差：±0.001dB/dB/℃ 10． 基板: 氧化铝陶瓷基板(Al2O3) 11． 电阻材料：厚膜 12． 电极：厚膜电极上镀镍后镀纯锡（无铅）/Sn90（含铅 10%） 13． 表面涂层：厚膜保护料（ethyl acetate） 14．封装图：见第三页 15．工艺符合：MIL-PRF-55342 16．产品符合 RoHS 认证 17．防静电控制标准符合：MIL-STD-1686 频率范围 衰减量 衰减精度 驻波比 器件标识 衰减量(XX), 衰减量变化方向(N)，衰减量变化系数(X) 外观和持久性标准符合：MIL-STD-130 质量保证 1. 样品检查按 ANSI/ASQC Z1.4 等级II, 可接受质量范围为1.0。 1.1 外观和机械检查与封装图一致。 2. 从批量产品中抽取五只样品，在-35℃~+15℃的温度范围内每间隔20℃进行一次从DC~6GHz的衰减量测试。 2.1 使用线性回归计算曲线斜率。 2.2 用以下公式计算衰减量温度系数: 衰减量温度系数=斜率/衰减量@ 25°C。 3. 若用户需要，可提供测试数据。 深圳市研通高频技术有限公司 地址：深圳市南山区西丽众冠红花岭工业园南区 2 区 3 栋 3 楼(大学城地铁站 B 出口) 电话：86-755-8355-1886 传真：86-755-8355-2533 可通过在线登录 www.yantel-corp.com 了解产品的技术规格或购买产品 1/3 STCA0602N9*** A1 温度补偿衰减器频响 衰减量（典型值）随温度变化数据统计表 ATT(dB) 3MHz 1GHz 2GHz 3GHz Temp(℃) -40 4.03 3.93 3.78 3.66 -35 3.86 3.74 3.62 3.52 -15 3.15 3.05 3.06 2.99 5 2.52 2.51 2.56 2.57 25 2.05 2.10 2.17 2.24 45 1.73 1.82 1.89 2.00 65 1.52 1.62 1.69 1.81 85 1.37 1.47 1.54 1.67 105 1.26 1.35 1.42 1.55 额定功率温度特性曲线 推荐PCB Layout 如无特别说明，所有尺寸均用毫米标示 STCA Percent of Rated Input Power 100% 75% 50% 25% 0% -55 -35 25 85 125 150 Temperature ( ° C) 深圳市研通高频技术有限公司 地址：深圳市南山区西丽众冠红花岭工业园南区 2 区 3 栋 3 楼(大学城地铁站 B 出口) 电话：86-755-8355-1886 传真：86-755-8355-2533 可通过在线登录 www.yantel-corp.com 了解产品的技术规格或购买产品 2/3 STCA0602N9*** A1 封装图 如无特别说明，所有尺寸均用毫米标示 注：无公差标注处公差均为±0.10mm. *表示数字 包一边（W1） STCA06**N*W1* TCA060*N*W1* 无包边（无代码） STCA060*N* 包三边(W3) STCA06**N*W3* 编带尺寸 如无特别说明，所有尺寸均用毫米标示 备注： A. B. C. D. E. F. G. H. 10 个孔槽的总误差为 0.2mm。 250mm 的长度范围内，每 100mm 的载带弯 曲度不超过 1mm。 所有的尺寸都符合 EIA-418-B 标准要求。 A0 & B0 的量测如图所示。 K0 指从槽孔底部到载带顶面的高度。 所用材料：PE 100 厚度：0.20±0.05mm 每盘 3000 pcs（最多） 符号 A0 B0 K0 P0 P1 P2 规格 1.45±0.1 2.30±0.1 0.9±0.1 4.0±0.1 4.0±0.1 2.0±0.1 符号 W T E F D0 D1 规格 8.0±0.1 0.20±0.05 1.75±0.1 3.5±0.1 0.1 1.5 -0.0 0.1 1.0 -0.0 符号 尺寸(mm) A 180+0/-3 N 60+1/-0 W1 9.0±0.3 W2 11±1.0 D 25±0.8 H 13±0.2 E 3±0.5 深圳市研通高频技术有限公司 地址：深圳市南山区西丽众冠红花岭工业园南区 2 区 3 栋 3 楼(大学城地铁站 B 出口) 电话：86-755-8355-1886 传真：86-755-8355-2533 可通过在线登录 www.yantel-corp.com 了解产品的技术规格或购买产品 3/3
