STCA0602N9***
A1
小型温度补偿衰减器
DC~6GHz
50Ω
100mW
1~10dB
N3~N10
型号描述
****
系列
**
频率
STCA,
06
**
衰减量
**
温度系数代码
**
电极外形及材料选项
*
电极电镀选项
(01 ~ 10)
1 dB ~ 10 dB
(无代码)=无铅 或 (S)=含铅
平面电极(无代码), W1, W3
N3 to N10
温度系数代码
衰减量温度系数
(dB/dB/℃)
最大驻波比(:1)
@1GHz@25℃
最大
输入
功率
(mW)
衰减精度
(dB)
1
N3~N9
-0.003~ -0.009
1.20
100
±0.5
DC-6
2
N3~N10
-0.003~ -0.010
1.20
100
±0.5
STCA0603N*
DC-6
3
N3~N10
-0.003~ -0.010
1.20
100
±0.5
STCA0604N*
DC-6
4
N3~N10
-0.003~ -0.010
1.20
100
±0.5
STCA0605N*
DC-6
5
N3~N10
-0.003~ -0.010
1.20
100
±0.5
STCA0606N*
DC-6
6
N3~N10
-0.003~ -0.010
1.20
100
±0.5
STCA0607N*
DC-6
7
N3~N10
-0.003~ -0.010
1.20
100
±0.5
STCA0608N*
DC-6
8
N3~N10
-0.003~ -0.010
1.20
100
±0.5
STCA0609N*
DC-6
9
N3~N10
-0.003~ -0.010
1.20
100
±0.5
STCA0610N*
DC-6
10
N3~N10
-0.003~ -0.010
1.20
100
±0.5
型号
频率范围
(GHz)
衰减量
(dB)
STCA0601N*
DC-6
STCA0602N*
技术指标
1.
2.
3.
4.
DC ~ 6GHz
2dB
25℃时,±0.5dB@1GHz
25℃时,最大驻波比 1.20:1@1GHz
25℃时,典型驻波比 1.20:1@2GHz
25℃时,典型驻波比 1.20:1@3GHz
5. 阻抗
50Ω
6. 额定功率
100mW,连续波功率
7. 功率下降值
125℃时为满额额定功率
150℃时线性下降至 0W
8. 工作温度
-55℃~+150℃
9. 工作温度范围内的温度系数如上表
温度系数公差:±0.001dB/dB/℃
10. 基板: 氧化铝陶瓷基板(Al2O3)
11. 电阻材料:厚膜
12. 电极:厚膜电极上镀镍后镀纯锡(无铅)/Sn90(含铅 10%)
13. 表面涂层:厚膜保护料(ethyl acetate)
14.封装图:见第三页
15.工艺符合:MIL-PRF-55342
16.产品符合 RoHS 认证
17.防静电控制标准符合:MIL-STD-1686
频率范围
衰减量
衰减精度
驻波比
器件标识
衰减量(XX), 衰减量变化方向(N),衰减量变化系数(X)
外观和持久性标准符合:MIL-STD-130
质量保证
1. 样品检查按 ANSI/ASQC Z1.4 等级II, 可接受质量范围为1.0。
1.1 外观和机械检查与封装图一致。
2. 从批量产品中抽取五只样品,在-35℃~+15℃的温度范围内每间隔20℃进行一次从DC~6GHz的衰减量测试。
2.1 使用线性回归计算曲线斜率。
2.2 用以下公式计算衰减量温度系数: 衰减量温度系数=斜率/衰减量@ 25°C。
3. 若用户需要,可提供测试数据。
深圳市研通高频技术有限公司
地址:深圳市南山区西丽众冠红花岭工业园南区 2 区 3 栋 3 楼(大学城地铁站 B 出口)
电话:86-755-8355-1886 传真:86-755-8355-2533
可通过在线登录 www.yantel-corp.com 了解产品的技术规格或购买产品
1/3
STCA0602N9***
A1
温度补偿衰减器频响
衰减量(典型值)随温度变化数据统计表
ATT(dB)
3MHz 1GHz 2GHz 3GHz
Temp(℃)
-40
4.03
3.93
3.78
3.66
-35
3.86
3.74
3.62
3.52
-15
3.15
3.05
3.06
2.99
5
2.52
2.51
2.56
2.57
25
2.05
2.10
2.17
2.24
45
1.73
1.82
1.89
2.00
65
1.52
1.62
1.69
1.81
85
1.37
1.47
1.54
1.67
105
1.26
1.35
1.42
1.55
额定功率温度特性曲线
推荐PCB Layout
如无特别说明,所有尺寸均用毫米标示
STCA
Percent
of
Rated
Input
Power
100%
75%
50%
25%
0%
-55 -35
25
85
125 150
Temperature ( ° C)
深圳市研通高频技术有限公司
地址:深圳市南山区西丽众冠红花岭工业园南区 2 区 3 栋 3 楼(大学城地铁站 B 出口)
电话:86-755-8355-1886 传真:86-755-8355-2533
可通过在线登录 www.yantel-corp.com 了解产品的技术规格或购买产品
2/3
STCA0602N9***
A1

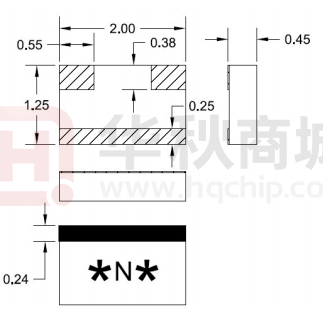

封装图
如无特别说明,所有尺寸均用毫米标示
注:无公差标注处公差均为±0.10mm. *表示数字
包一边(W1)
STCA06**N*W1*
TCA060*N*W1*
无包边(无代码)
STCA060*N*
包三边(W3)
STCA06**N*W3*
编带尺寸
如无特别说明,所有尺寸均用毫米标示
备注:
A.
B.
C.
D.
E.
F.
G.
H.
10 个孔槽的总误差为 0.2mm。
250mm 的长度范围内,每 100mm 的载带弯
曲度不超过 1mm。
所有的尺寸都符合 EIA-418-B 标准要求。
A0 & B0 的量测如图所示。
K0 指从槽孔底部到载带顶面的高度。
所用材料:PE 100
厚度:0.20±0.05mm
每盘 3000 pcs(最多)
符号
A0
B0
K0
P0
P1
P2
规格
1.45±0.1
2.30±0.1
0.9±0.1
4.0±0.1
4.0±0.1
2.0±0.1
符号
W
T
E
F
D0
D1
规格
8.0±0.1
0.20±0.05
1.75±0.1
3.5±0.1
0.1
1.5 -0.0
0.1
1.0 -0.0
符号
尺寸(mm)
A
180+0/-3
N
60+1/-0
W1
9.0±0.3
W2
11±1.0
D
25±0.8
H
13±0.2
E
3±0.5
深圳市研通高频技术有限公司
地址:深圳市南山区西丽众冠红花岭工业园南区 2 区 3 栋 3 楼(大学城地铁站 B 出口)
电话:86-755-8355-1886 传真:86-755-8355-2533
可通过在线登录 www.yantel-corp.com 了解产品的技术规格或购买产品
3/3
