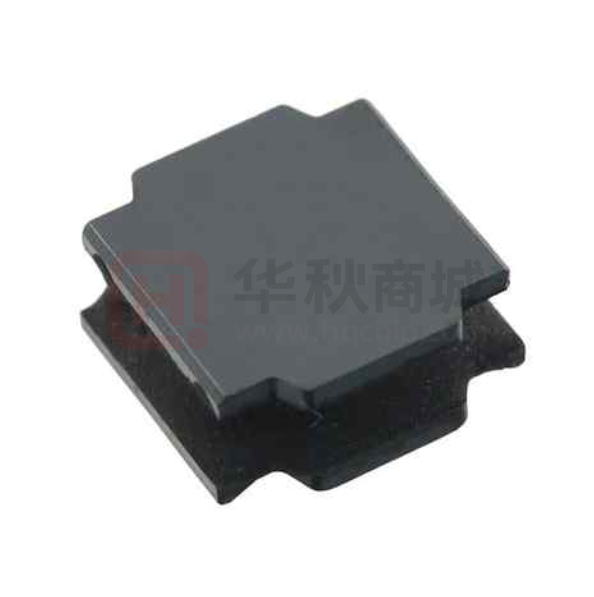

SNH.4020.TYB4R7MT00

SNH.4020.TYB4R7MT00

  • 厂商:

    SOREDE(索瑞达)

  • 封装:

    SMD,4x4mm

  • 描述:

    功率电感 4.7µH ±20% IND_4X4MM_SM 2.00mm 4.00 x 4.00mm 115mΩ 2.85A

  • 数据手册
  • 价格&库存
SNH.4020.TYB4R7MT00 数据手册
深圳市索瑞达电子有限公司 承 认 书 SPECIFICATION FOR APPROVAL 客 户 名 称: Customer Name: 客 户 料 号: Customer P/N: 产 品 名 称: Product Name: 功率电感 索 瑞 达 料 号: Sorede P/N: SNH.4020.TYB4R7MT00 客户承认印章 制造厂商 Approval Signet Manufacturer 拟制 唐杨英 Draft 审核 符妃团 Check 日期 Date 2022‐1‐14 日期 Date 地址:深圳市观澜镇福城街道新塘村8号源创园陆号A6栋3楼. Address:3Rd Floor, Building A6, Yuanchuangyuanlu, No. 8 Xintang Village, Fucheng Street, Guanlan Town, Shenzhen. 电话 Tel: 0755-29803356 传真 Fax: 0755-29803506 电子邮件 E‐mail: sorde@vip.163.com 网址 http// www.szsorede.com 修 改 履 历 表 Modify Resume 修改日期 修改明细 修改后版本号 Date modified Modify Details Version No. 2022-1-14 文件新制订 File formulation A 文件编号 File Number 版本号 Version Number SRD-WI-14169 A 1、外形尺寸 Dimension : 页码 page 1/8 单位Unit:mm A 4.00±0.2 B 4.00±0.2 C 2.0 Max D 1.7±0.3 E 3.2 Ref F 1.3 Ref G 1.6 Ref H 3.7 Ref 2、产品品名构成 Product Spec. Model SNH . 4020 . T Y B 4R7 M T 00 a b c d e f g h i ▶ Lettering direction a:系列名称Series name b:产品尺寸Product dimensions(A x B x C) c:形状Shape(T:12边形12-Sided、B:8边形8-Sided、S:4边形4-Sided) d: 密封方式Sealing way (L:冷封Cold seal Y:热封Heat seal) e: 印字方向 Lettering direction ▶ f: 电感值Inductance Value (1R0:1.0uH; 100: 10uH; 101:100uH) g:电感公差Inductance Tolerance (K:10% ; M:20% ; N:30%) h: 包装Package(T:磁带/卷轴Tape/Reel、B: 散装Bulk) i: 编号Numbering(标准standard) 3、结构Structure 4、材料清单MATERIAL LIST NO. PARTS MATERIAL SPECIFICATIONS UL FILE NO. TEMP. CLASS 1 CORE ALLOY CORE OR EQUIVALENT NA NA 2 WIRE POLYURETHANE ENAMELLED COPPER WIRE OR EQUIVALENT E258243 180℃ 3 ADHESIVE EPOXY RESIN OR EQUIVALENT NA NA 4 SOLDER Sn99.3-Cu0.7 OR EQUIVALENT NA NA *NA:NOT APPLICABLE. 文件编号 File Number 版本号 Version Number SRD-WI-14169 A 页码 page 2/8 5、电性能参数表 Electrical Characteristics List 规格型号 Part NO. 电感量 Tolerance(µH) 测试频率 Test Freq. (kHz/v) 直流电阻 DCR Max (Ω) 饱和电流 Isat (A) 温升电流 Irms (A) SNH.4020.TYB4R7MT00 4.7 100/0.25 0.115 4.00 2.85 ※公差Tolerance:N:±30%、M:±20%、K:±10%. ※工作温度Operating temperature rang:-40 ℃ to +125℃(Including Self-heating) ※储存温度Storage termperature rang:-40 ℃ to +125℃ 额定电流:指使电感量比初始值下降30%Max或电感器表面温度上升 ≦40℃的电流值(参考周围环境温度 25℃)。 The rated DC current is that which cause at 30%Max inductance reduction from the initial value or inductor surface temperature to rise by ≦40℃, whichever is smaller ( Reference ambient temperature 25℃)。 文件编号 File Number 版本号 Version Number SRD-WI-14169 页码 page A 3/8 6、产品包装 Packaging 1)载带包装示意图 Tape packing diagram ITEM W A0 B0 K0 P E F D0 P0 P2 T DIM 12.00 4.30 4.30 2.20 8.00 5.50 1.75 1.50 4.00 2.00 0.30 TOLE ±0.3 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 +0.1 ±0.1 ±0.1 ±0.05 2)卷盘包装示意图 Tape packing diagram 3)卷盘包装示意图 Tape packing diagram A 330±0.5 B 100±0.5 C 13.5±0.5 W 12.5±0.5 文件编号 File Number SRD-WI-14169 版本号 Version Number A 页码 page 4)剥离强度要求Peeling required ①F 力大小:20~100g; ②面带剥离角度:165°~180°。 5)包装数量 Packing quantity 项目 (Project) 数量(PCS) 尺寸规格(Size:mm) 盘(Reel) 3000 13″ 内盒 (Inner box) 外箱 (Out box) 12000 340mm*340mm*65mm 36000 360mm*360mm*225mm 4/8 文件编号 File Number 7. SRD-WI-14169 版本号 Version Number A 页码 page 5/8 文件编号 File Number SRD-WI-14169 版本号 Version Number A 页码 page 6/8 文件编号 File Number SRD-WI-14169 版本号 Version Number A 页码 page 7/8 文件编号 File Number SRD-WI-14169 版本号 Version Number A 页码 page 8、注意事项 Note ①本承认书保证我司产品作为一个单体时的质量情况。当我司产品被安装到贵司产品上时,请保证 贵司的产品已根据贵司的规范进行了有效评估和确认。 This product specification guarantees the quality of our product as a single unit. Please make sure that your product is evaluated and confirmed against your specifications when our product is mounted to your product. ②如果贵司对我司产品的使用已超过了本承认书所界定的产品功能,那么对于由此引发的失效, 我司将不予保证。 We cannot warrant against failure caused by any use of our product that deviates from the intended use as described in this product specification. ③为了保持终端电极的焊接性,并使包装材料保持良好状态,必须控制储存区的温度和湿度。 To maintain the solderabilty of terminal electrodes and to keep the packing material in good condition,temperature and humidity in the storage area shouid be controlled. ※建议的条件:‐10 ~ +40℃,30~70%RH。 Recommended conditions: ‐10 ~ +40℃,30~70%RH. ※储存超过六个月的,应在实际使用前进行焊接检验。 In case of storage over 6 months,soldrability shall be checked before actual usage. ※即使在理想的储存条件下,产品的可焊性也随着时间的推移而降低。因此,产品应从交货时算起, 建议8个月之内使用完。 Even under ideal storage conditions, the weldability of the product decreases over time. therefore, the product should be From the time of delivery, it is recommended that it be used within 8 months. ④本承认书在客户收到30 天之内,必须签章返回,逾期视为默认。 The Specification Approval should be sent back to the supplier with customer`schop on it within 30 days after receiving it, or we will take it as approved by customer`s automatically. ⑤如有特殊规格要求,请事前联络我司技术部人员。 In case of special specifications please contact our technical department prior staff. 8/8
SNH.4020.TYB4R7MT00 价格&库存

很抱歉,暂时无法提供与“SNH.4020.TYB4R7MT00”相匹配的价格&库存,您可以联系我们找货

免费人工找货
SNH.4020.TYB4R7MT00
    •  国内价格
    • 5+0.97416
    • 50+0.79272
    • 150+0.71496
    • 500+0.61787
    • 3000+0.50976
    • 6000+0.48384

    库存:2714

    SNH.4020.TYB4R7MT00
    •  国内价格
    • 5+1.30340
    • 20+1.18839
    • 100+1.07339
    • 500+0.95838
    • 1000+0.90471
    • 2000+0.86638

    库存:0
