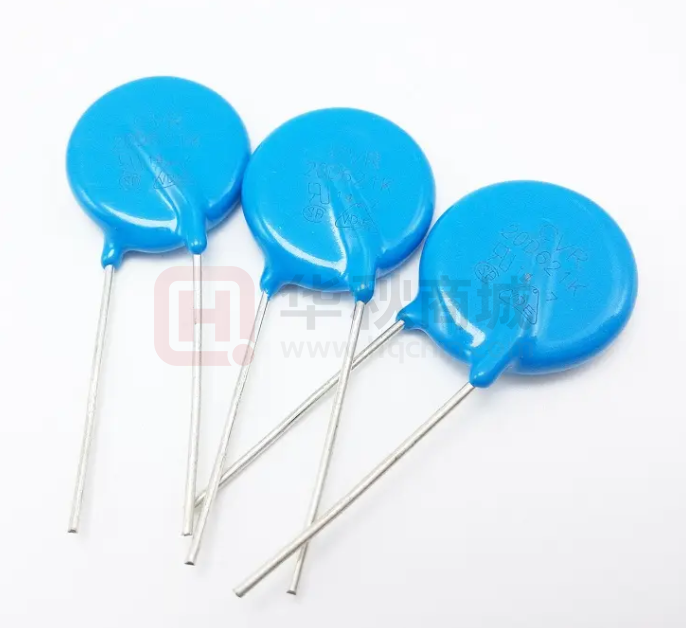

HEL-25D182K(22S)

承 认 APPROVED 产品名称 Product. SHEET 氧化锌压敏电阻 VARISTORS 规格型号 Part No. UL 认证号 书 UL File No. HEL 25D182K E324904 贵公司料号 You Part No. 客户 制造商 APPROVAL APPROVAL 批准 批准 拟制 日期 杨景峰 庄丰源 2025-04-03 广东鸿志电子科技有限公司 地址：广东省汕头市龙湖区浦江路 6 号 GUANGDONG HONGZHI ELECTRONIC TECHNOLOGY CO., LTD. No.6 Pujiang Rd.,Longhu district,Shantou City,Guangdong Province, China TEL：+86-754-88784177 FAX：+86-754-88888417 E-mail: lnxi@hongzhi.net http://www.hongzhi.net 广东鸿志电子科技有限公司 HEL 压敏电阻产品型号说明 HEL 25 D 鸿志企业商标 Hongzhi Logo 182 K 压敏电压偏差 K:±10% 名义直径 25=Φ25mm 形状类 D:圆片型 ～1～ 压敏电压 2 18×10 =1800V 广东鸿志电子科技有限公司 HEL压敏电阻尺寸和常规电性能 客户承认章 APPROVED BY DATE: 表1：压敏电阻尺寸 Unit:mm T Dmax 25.0 φd±0.1 1.0 Tmax 12.0 Hmax 30.0 Lmin 20.0 F±1.0 12.5 e±0.1 7.7 静态 功率 静态电容量 (参考值) Rated Dissipation Typical Capacitance (1kHz) 表2：压敏电阻常规电性能 规格型号 压敏电压 最大允许 使用电压 Part No. Varistor Voltage Maximum Allowable Voltage HEL 25D182K V1mA (V) 1800 1620～1980 AC (V) DC (V) 1000 1465 限制电压 最大值 通流容量 Maximum Clamping Voltage Withstanding Surge Current （8/20uS） 能量耐量 Energy Vc 150A(V) 1 time (A) 2 times (A) 10/1000μs (J) (W) (pF) 2,970 15000 10KA 1092.0 1.0 350 ～2～ 广东鸿志电子科技有限公司 HEL 压敏电阻技术术语 1.1 项 目 标 准 术 语 ﹡ 压敏电压 测试设备 在标准测试条件 和直流 1mA 电流下，压敏电阻两端 MYZ-5H 型压敏电 压敏电压测量值在 的电压称为压敏电压。近似于拐点电压。用 V1mA 表 阻三参数测试仪 偏差允许范围内: 示。 漏电流 要 求 K：±10%;L：±15%。 ﹡ 在标准测试条件 下，施加最大允许直流电压时，流 MYZ-5H 型压敏电阻 漏电流在规定的额 过压敏电阻的电流值。 三参数测试仪。 定值内。（μA 级） 最大允许使用交流 实际使用的交流工 最大允许 工频电压≈压敏电 频电压≈压敏电压 使用电压 压的 0.63 倍。 的 0.45 倍。 在标准测试条件﹡下，可以施加在压敏电阻上连续工 作的最大正弦波交流电压的有效值，为最大允许使用 电压。当温度较高时，使用中应参考以上电压降额曲 线图。 组合波 T1=1.2μS±30% 开路为 T2=50μS±20% 1.2/50 μ S 电 冲击规定次数后， 外观无可见损伤， 压波；短路为 脉冲发生器 限制电压变化率 8/20 μ S 电 流 记忆示波器 ≤±10%。 波. 如:6KV/3KA 1.2/50μS 电压波形图 8/20μS T1=8μS±10% T2=20μS±10% 限制电压及 10/1000μS 波 限制电压小于规 定的额定值，各个 8/20μS 波形 T1=10μS 规格规定的电流峰 10/1000 μ S 波 +100% -10% 值和限制电压见本 T2=1000±20%μS 规格书。 形 8/20μS 和 10/1000μS 波形示意图 将波形为 8/20μS 的脉冲电流 ，按规定的电流峰值 通过压敏电阻,其两端的电压峰值称为限制电压。 ~ 4~ 脉冲发生器 记忆示波器 广东鸿志电子科技有限公司 1.2 HEL 压敏电阻技术术语 项 目 标 准 术 语 测试设备 要 求 施加给压敏电阻波形为 2000μS 或波形为 10/1000μ S 的浪涌脉冲电流,使压敏电压变化率在±10%以内 的最大能量。 -6 能量（J）=k * Ip * Vc * 10 k — 对于 2000μS， 对于 10/1000μS 2000μS 方波: k=2000； TD=2000±10%μS 施加本规格书规定 k=1391； TT≤3000μS 的最大冲击能量 Ip — 电流峰值； 后:压敏电阻无外 Vc — 电流通过时压敏电阻两端的电压峰值。 能量耐量 2mS 脉冲发生器 观损伤；压敏电压 记忆示波器 变化率≤±10%。 MYZ-5H 型压敏电阻 10/1000μS 三参数测试仪 2ms 矩形波波形图示 通流容量 脉冲发生器 施加本规格书规定 施加给压敏电阻波形为 8/20μS 的脉冲电流，使压敏 记忆示波器 的最大脉冲电流 电压变化率在±10%以内的最大电流峰值。 MYZ-5H 型压敏电阻 后：压敏电压变化 三参数测试仪 率≤±10% 压敏电阻温度从 25℃到 85℃时压敏电压的变化率， 用%/℃表示。 THS-A5P-150 恒 温 电压温度 系数 恒湿箱， V1mA（85℃）— V1mA（25℃） × V1mA（25℃） 静态功率 1 ×100% ≤-0.05 %/℃。 压敏电阻测试仪 60 在 25℃±1℃的环境温度下的最大耗散功耗。 各规格静态功率 见产品规格书。 电容量 使用 1kHz,电平≤1Vrms 的电信号, 测量压敏电阻的 CY 2646A 型容量测 电容量仅供参考， 电容量。 试仪 各规格电容量见产 品规格书。 ~ 5~ 广东鸿志电子科技有限公司 2 HEL 压敏电阻工艺性能、机械性能 项 目 标 准 术 语 测试设备 要 求 引出端均匀上锡， 将压敏电阻导线浸入 265℃±5℃的焊锡液中 可焊性 有 90% 以 上 浸 锡 面 2± 0.5s 取出，观察外观。 锡炉 积，缺陷不得集中 在一处。 将压敏电阻导线浸入 260℃±10℃的焊锡液中，浸入 耐焊接热 深度距基座平面 2-0.5mm,采用 1.5±0.2mm 的隔热层, 锡炉 并维持 5±0.5s。 压敏电压变化率 ≤±5% 。 恢复时间 1 小时以上 2 小时以下测量压敏电压。 标志抗 用棉球沾少许规定的溶剂（如酒精），轻轻单方向擦 溶剂性 拭标志两次，观察外观。 棉球、酒精 将 压 敏 电 阻 本 体 完 全 浸 入 规 定 的 溶 剂 中 （ 70± 元件耐 溶剂性 5%F113 与 30±5%的异丙醇混合物，溶剂温度 +5 23 ℃），5±0.5 分钟后取出，不擦拭，在常温下恢 标志清晰。 无可见损伤， MYZ-5H 型压敏电阻 标志清晰； 三参数测试仪 压敏电压变化率 复 4 小时，观察外观，测量压敏电压。 ≤±5% 。 压敏电阻其中一个引出端上施加下述荷重 10 秒种: 引出端强度 引线直径（mm）: 0.6 0.8 1.0 MYZ-5H 型压敏电阻 无可见机械损伤； 荷 1 0 1 0 2 0 三参数测试仪 压敏电压变化率 重 (N) : 弯曲另一个引出端 90 度,复原并反向 90 度，复原。 ≤±5% 。 观察外观，测量压敏电压。 无可见机械损伤； 2 将压敏电阻固定在振动台上,加速度 98 m/s ,使用 振动 10Hz 到 55Hz 频率,振幅 0.75mm ,持续 6 小时后观测 压敏电压变化率 振动台 外观,测试压敏电压及漏电流。 ≤±5%； 漏电流在规定的额 定值内。 无可见机械损伤； 2 将压敏电阻固定在碰撞台上，以加速度 390m/s ，碰 碰撞 撞 4000±10 次，然后观察外观，测试压敏电压及漏 电流。 压敏电压变化率 碰撞台 ≤±5%； 漏电流在规定的额 定值内。 ~6~ 广东鸿志电子科技有限公司 3．1 压敏电阻安全可靠性能 、环境试验性能 项 目 标 准 术 语 测试设备 a. 针焰 12mm； 着火危险 要 求 残焰时间不超过 b. 火焰施加点在样品侧面，一次； 酒精灯 c. 引燃时间：5s 30s；无滴染物，垫 纸不引燃。 在常温下给压敏电阻施加下表规定的 8/20μs 脉冲 电流,以 10s 为间隔连续冲击 10000 次后，在常温下 放置 1 小时以上、2 小时以内测量压敏电压。 5D 脉冲电流 7D 寿命 10D 14D 20D 18v--68v 5A 82v--680v 10A 18v--68v 15A 脉冲发生器 外观无损伤; 82v--820v 30A MYZ-5H 型压敏电阻 压敏电压变化率 18v--68v 30A 三参数测试仪 ≤±10%。 82v--1800v 60A 18v--68v 75A 82v--1800v 150A 18v--68v 100A 82v--1800v 200A HLA 型高低温 外观无损伤； 循环试验箱； 标志清晰； 将压敏电阻进行如下温度循环取出后，在常温下放置 1 小时以上、24 小时以内测量压敏电压。 快速温度 顺序 温度 时间 变化 1 -40±3℃ 30 Min MYZ-5H 型压敏电阻 压敏电压变化 2 常温 ＜3 Min 三参数测试仪 率≤±5%。 3 +85±2℃ 30 Min 4 常温 ＜3 Min 101- Ⅱ A 型 鼓 风 烤 外观无损伤； 将压敏电阻放置在 85℃±2℃环境中 1000 小时，取 箱； 压敏电压变化率 出后在常温下放置 1 小时以上、4 小时以内测量压敏 MYZ-5H 型压敏电阻 ≤±5%； 电压和漏电流。 三参数测试仪 漏电流在规定的额 5 个循环 。 耐热性 定值内。 ~ 7~ 广东鸿志电子科技有限公司 3．2 HEL 压敏电阻安全可靠性能 、环境试验性能 项 目 耐寒性 标 准 术 语 测试设备 要 求 THS-A5P-150 恒 温 外观无损伤； 将压敏电阻放置在-40℃±2℃环境中 1000 小时，取 恒湿箱； 压敏电压变化率 出后在常温下放置 1 小时以上,4 小时以内测量压敏 MYZ-5H 型压敏电阻 ≤±5%； 电压和漏电流。 三参数测试仪 漏电流在规定的额 定值内。 耐湿性 THS-A5P-150 恒 温 外观无损伤； 将压敏电阻放置在 40℃±2℃、相对湿度 90%～95% 恒湿箱 压敏电压变化率 环境中 21 天，取出后在常温下放置 1 小时以上、4 MYZ-5H 型压敏电阻 ≤±10%； 小时以内测量压敏电压和漏电流。 三参数测试仪 漏电流在规定的额 定值内。 THS-A5P-150 恒 温 将压敏电阻放置在 40℃±2℃、相对湿度 90%～95% 耐湿负荷 高温负荷 恒湿箱； 外观无损伤; 环境中 21 天，并施加最大允许使用直流电压的 10%， ADCS 交直流寿命试 压敏电压变化率 取出后在常温下放置 1 小时以上、4 小时以内测量压 验机； ≤±10%； 敏电压和漏电流。 MYZ-5H 型压敏电阻 漏电流在规定的额 三参数测试仪 定值内。 101- Ⅱ A 型 鼓 风 烤 外观无损伤; 将压敏电阻放置在 85℃±2℃环境中 1000 小时，并 箱； 压敏电压变化率 施加该温度相应的最大允许使用交流电压，通电 90 ADCS 交直流寿命试 ≤±10%； 分钟， 断电 30 分钟,取出后在常温下放置 1 小时以上、 验机； 限制电压变化率 4 小时以内测量压敏电压和限制电压。 ≤±20%。 MYZ-5H 型压敏电阻 三参数测试仪 干热： ＋85℃±2℃，16 小时； 气候顺序 循环湿热：IEC68-2-30 试验 Db, 55℃，一个循环 24 HLA 型 高 低 温 循 环 外观无损伤， 小时； 箱 标志清晰； 寒冷： -40℃±3℃，2 小时； MYZ-5H 型压敏电阻 压敏电压变化率 循环湿热：IEC68-2-30 试验 Db 其余循环。 三参数测试仪 ≤±5%。 取出后在常温下放置 1 小时以上、24 小时以内测压 敏电压。 注：.﹡标称测试条件：温度 15℃-35℃，相对湿度 45%～75%，气压 86 k Pa～106 k Pa； ~ 8~
