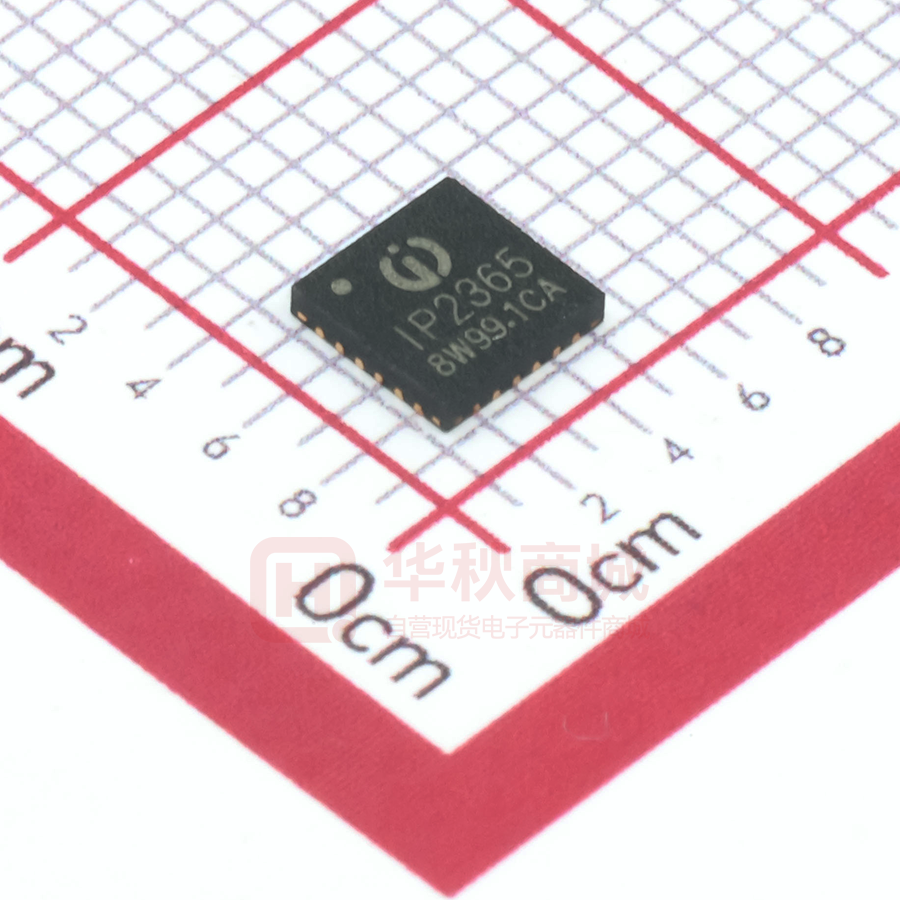

IP2365

IP2365 1~4 串锂电池/锂离子电池降压充电 IC 3 简介 1 特性              IP2365 是一款集成同步开关的降压转换器、支 持 1~4 串锂电池/锂离子电池降压充电管理 IC。 IP2365 内臵功率 MOS，采用同步开关架构， 开关频率 250kHz，转换效率高达 95%。 IP2365 的工作输入电压范围是 4.5V 到 26V， 输入可以智能调节充电电流，防止拉挂适配器。支 持外接电阻调节输入欠压保护电压。 IP2365 支持外接电阻调节充电电流，支持最大 3A 的电池端充电电流： IP2365 支持外接电阻设臵充饱电压，支持 1~4 串锂电池充电： IP2365 支持 NTC 功能，可以通过外接 NTC 电 阻实现充电 NTC 温度保护。 IP2365 具有软启动功能，可以防止启动时的冲 击电流影响输入电源的稳定。 IP2365 有多种保护功能，具有输入过压、欠压 保护，输出过流、短路保护等功能 IP2365 采用 QFN24 封装。 内臵功率 MOS 工作输入电压范围：5V 到 26V 支持 1-4 串锂离子电池充电 3A 最大充电电流 250kHz 开关频率 支持外接电阻调节充电电流（输入端和电 池端） 支持充电 NTC 温度保护 支持外接电阻调节输入欠压保护电压 支持 LED 充电状态指示 输出过流、短路保护 输入过压、欠压保护 整机过温保护 ESD 4kV 2 应用  锂电池/锂离子电池充电  磷酸铁锂电池充电（需定制） VIN VSYS VSYS VSYS VIN VIN VIN VINSEN PGND AGND PGND ICHG LX EPAD LX NC BST NC VOUT FB NTC SDA LED SCL AGND IADP VBAT 图 1 IP2365 简化应用原理图 V1.0 www.szjuquan.com 1 / 20 Copyright © 2017, Injoinic Corp. IP2365 4 引脚定义 VSYS 3 VSYS ICHG VSYS 2 VIN AGND VIN 1 VIN VINSEN 24 23 22 21 20 19 18 PGND 17 PGND 16 LX EPAD IADP 4 15 LX NC 5 14 BST NC 6 13 VOUT 11 12 FB LED 10 AGND SCL 图 2 9 NTC 8 SDA 7 IP2365 引脚图 引脚 序号 1 V1.0 名称 VINSEN 描述 输入电压检测管脚 2、11 AGND 模拟地 3 ICHG 充电电流设定管脚，外接电阻到 GND 调节充电电流 4 IADP 输入限流设定管脚，外接电阻到 GND 调节输入限流 5、6 NC 无连接 7 SCL I2C SCL 8 LED 充电状态指示灯输出管脚 9 SDA I2C SDA 10 NTC NTC 温度保护， 接 NTC 电阻 12 FB 输出电压反馈引脚 13 VOUT 输出电压采样管脚 14 BST 15、16 LX 17、18 PGND 功率地 19、20、21 VSYS 系统电压引脚， 22、23、24 VIN 输入电压引脚，靠近 IC 需要放臵滤波电容 EPAD GND 功率地和散热地，需要保持与 GND 良好接触 www.szjuquan.com 自举电路引脚，紧靠芯片 BST 引脚和 SW 引脚放臵自举 电容，为上管栅极驱动提供电压 DCDC 开关节点，连接电感 2 / 20 Copyright © 2019, Injoinic Corp. IP2365 6 极限参数 参数 符号 值 单位 输入电压范围 VIN、VSYS -0.3 ~ 28 V SW 电压范围 VSW -0.3 ~ VIN+0.3 V BST 电压范围 VBST -0.3 ~ 26 V LED/NTC/ICHG 电压范围 V LED/NTC/ICHG -0.3 ~ 6 V 结温范围 TJ -40 ~ 150 ℃ 存储温度范围 Tstg -60 ~ 150 ℃ 热阻（结温到环境） θJA 40 ℃/W 人体模型（HBM） ESD 4 kV *高于绝对最大额定值部分所列数值的应力有可能对器件造成永久性的损害，在任何绝对最大额定值条件下 暴露的时间过长都有可能影响器件的可靠性和使用寿命 7 推荐工作条件 参数 符号 最小值 典型值 最大值 单位 输入电压 VIN VBAT_END+0.8 12 24 V *超出这些工作条件，器件工作特性不能保证。 8 电气特性 除特别说明，TA=25℃，L=10uH，VIN=12V，VBAT=3.7V 参数 输入电压 符号 最小值 典型值 最大值 单位 VBAT_END+0.8 12 24 V 触发电压 26 27 28 V 解除电压 24 25 26 V VIN=12V，IBAT=0A 10 20 mA VIN=0V，VBAT=8.4V 20 30 uA VIN=12V，VBAT=8.4V， 充满停充 40 50 uA VIN=12V，VBAT=8.4V， VINSEN=0V 40 50 uA 2.1 2.115 V VIN 输入过压阈值 VIN-OV 输入静态电流 IVIN_Q 待机电流 IBAT_standby 充电目标电压 V1.0 测试条件 VTRGT www.szjuquan.com 充满后 FB 引脚电压 3 / 20 2.085 Copyright © 2019, Injoinic Corp. IP2365 1 串锂电池，VIN=12V， RICHG=25K, RIADP=0R 2 串锂电池，VIN=12V 充电电流 ICHRG RICHG=25K, RIADP=0R 3 串锂电池，VIN=24V RICHG=37.5K, RIADP=0R 4 串锂电池，VIN=24V RICHG=50K, RIADP=0R 3 3.3 A 2.7 3 3.3 A 1.8 2 2.2 A 1.35 1.5 1.65 A 1.49 1.5 1.51 V 50 100 150 mA 涓流截止电压 VTRKL 涓流充电电流 ITRKL 再充电阈值 VRCH 检测 FB 引脚电压 2.02 2.05 2.08 V 输入欠压保护 VUVLO 检测 VINSEN 电压 1.25 1.3 1.35 V 上管导通电阻 RDS(ON) 40 50 60 mΩ 下管导通电阻 RDS(ON) 30 40 50 mΩ LED 输出电流 ILED 5 10 mA 开关频率 FS 200 250 300 KHz 120 140 160 ℃ 30 40 50 ℃ 热关断温度 热关断温度迟滞 V1.0 TOTP 检测 FB 引脚电压 2.7 上升温度 ΔTOTP www.szjuquan.com 4 / 20 Copyright © 2019, Injoinic Corp. IP2365 9 功能描述 内部框图 VINSEN VIN SVCC Regulator VINS_EN SVCCOK UVLO VSYS bandgap Vref_CV + - FB HS DRIVER VINS + Vref_ovp - Vref_uvp + SW Control LS DRIVER OTP NTC LED Bootstrap BST Charge_led ICHG 图3 IADP NTC IP2365 内部框图 同步开关降压转换器 IP2365 集成一个同步开关降压转换器。输入电压范围是 5V~26V，最大充电电流 3 A。IP2365 内臵有功率开关管，工作时的开关频率是 250kHz。在 VIN=12V，VBAT=8.0V@3 A 时，转换效 率 93%。 IP2365 是降压充电方式，所以要求输入电压比输出的最高充满电压 至少要高 0.8V 以上。 V1.0 www.szjuquan.com 5 / 20 Copyright © 2019, Injoinic Corp. IP2365 效率曲线 IP2365 -2串锂电池充电效率Vs输入电压-电池端2A充电 96 95 94 eff(%) 93 92 91 90 6 6.5 7 7.5 8 8.5 VBAT(V) VIN=9V VIN=12V VIN=24V IP2365 -2串锂电池充电效率Vs充电电流-VIN=12V 96 95 94 eff(%) 93 92 91 90 6 6.5 7 7.5 8 8.5 VBAT(V) ICC_BAT=1A V1.0 www.szjuquan.com ICC_BAT=2A 6 / 20 ICC_BAT=3A Copyright © 2019, Injoinic Corp. IP2365 IP2365 -VIN=24V输入-配置2串/3串/4串充电效率曲线 98 97 96 95 2串-IBAT=3A 94 2串-IBAT=2A eff(%) 93 3串-IBAT=2A 92 3串-IBAT=3A 91 4串-IBAT=1A 90 4串-IBAT=2A 89 88 6 8 10 12 14 16 18 VBAT(V) 充电过程 IP2365通过检测FB引脚的电压，来确定充电状态： 如FB电压VFB
