BAT54
一、Features 产品特性
KL1

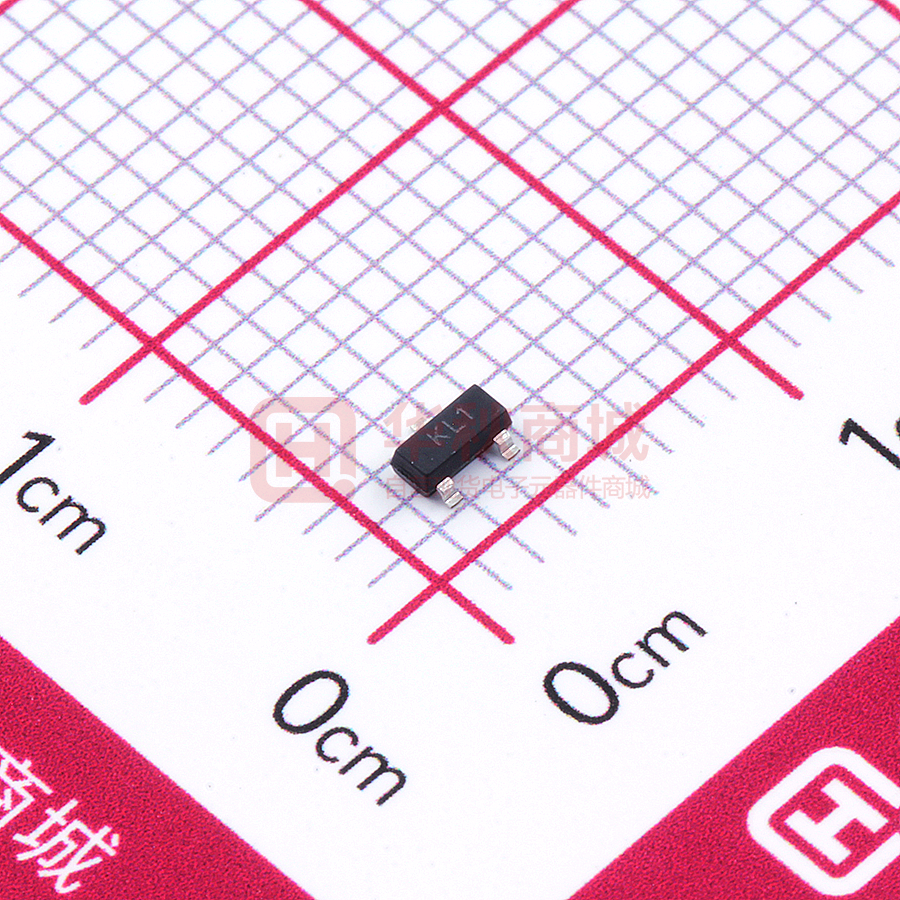

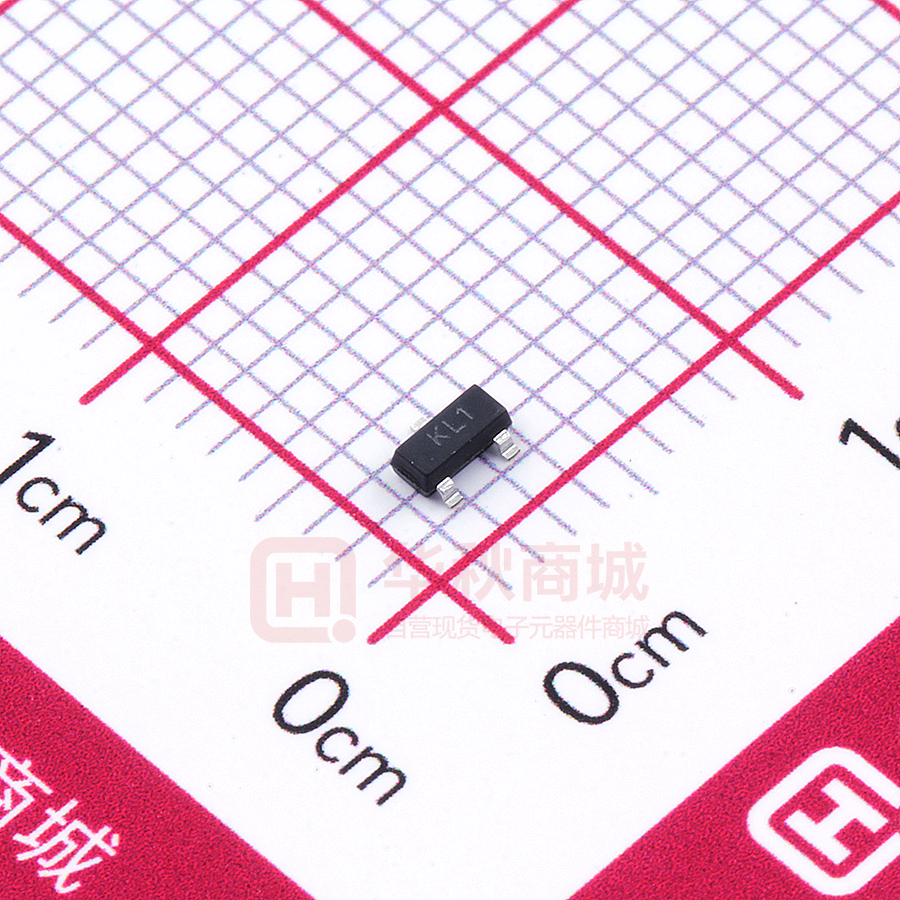

印字 marking:KL1
MAXIMUM RATINGS(Ta=25℃) 最大额定值
CHARACTERISTIC 特性参数
Reverse Voltage
Symbol 符号
Rating 额定值
Unit 单位
VR
30
Vdc
IF
200
mAdc
反向电压
Peak Forward Current 正向峰值电流
THERMAL CHARACTERISTICS 热特性
CHARACTERISTIC 特性参数
Symbol 符号
Max 最大值
Unit 单位
Total Device Dissipation FR-5 Board(1) TA=25℃
PD
225
mW
Total Device Dissipation Alumina Substrate,(2) TA=25℃
总耗散功率 氧化铝衬底
PD
300
mW
Junction and Storage Temperature结温和储存温度
TJ,
Tstg
150,
-55 ~150
℃
1.
FR-5=1.0×0.75×0.062in, printed-circuit board.
2.
Alumina=0.4×0.3×0.024in, 99.5%alumina
ELECTRICAL CHARACTERISTICS 电特性
(TA=25℃unless otherwise noted 如无特殊说明,温度为 25℃)
Symbol
Test Condition
Characteristic 特性参数
符号
测试条件
Reverse Voltage Leakage Current
Min
最小值
Type
典型值
Max
最大值
Unit
单位
IR
VR=25Vdc
—
—
1.0
µA
Reverse Breakdown Voltage
反向击穿电压
V(BR)
IBR=10μAdc
30
—
—
Vdc
Forward Voltage 正向电压
VF
IF=0.1mAdc
IF=1.0mAdc
—
—
—
—
240
320
mV
反向漏电流
www.coretong.com
1/4
BAT54
Total Capacitance 电 容
CT
Reverse Recovery Time
反向恢复时间
trr
IF=10mAdc
—
—
400
IF=30mAdc
—
—
500
IF=100mAdc
VR=1V,f=1.0MHz
—
—
—
—
1000
10
pF
—
5.0
ns
IF=IR=10mAdc,
RL=100Ω
Typical Performance Characteristics
Fig.1
IF—VF
Fig.2 IR—VR
Fig.3 CT—VR
www.coretong.com
2/4
BAT54
二、SOT-23 外形尺寸(SOT-23 DIMENSION)
三、焊盘尺寸设计 SOT-23 Suggested Layout
www.coretong.com
3/4
BAT54
四、包装方式 Packings
封装形式
卷盘尺寸
只/卷
SOT-23
7″
3000
内盒尺寸
卷盘/内盒
只/内盒
外箱尺寸
内盒/外箱
只/外箱
190X190X135㎜
10
30000
430 X 400 X 215㎜
6
180K
203X203X195㎜
15
45000
440 X 440 X 230㎜
4
180K
入管
SOT-23 产品编带、包装图
SOT-23 带尾、带头空封数
www.coretong.com
4/4
