BAT54C

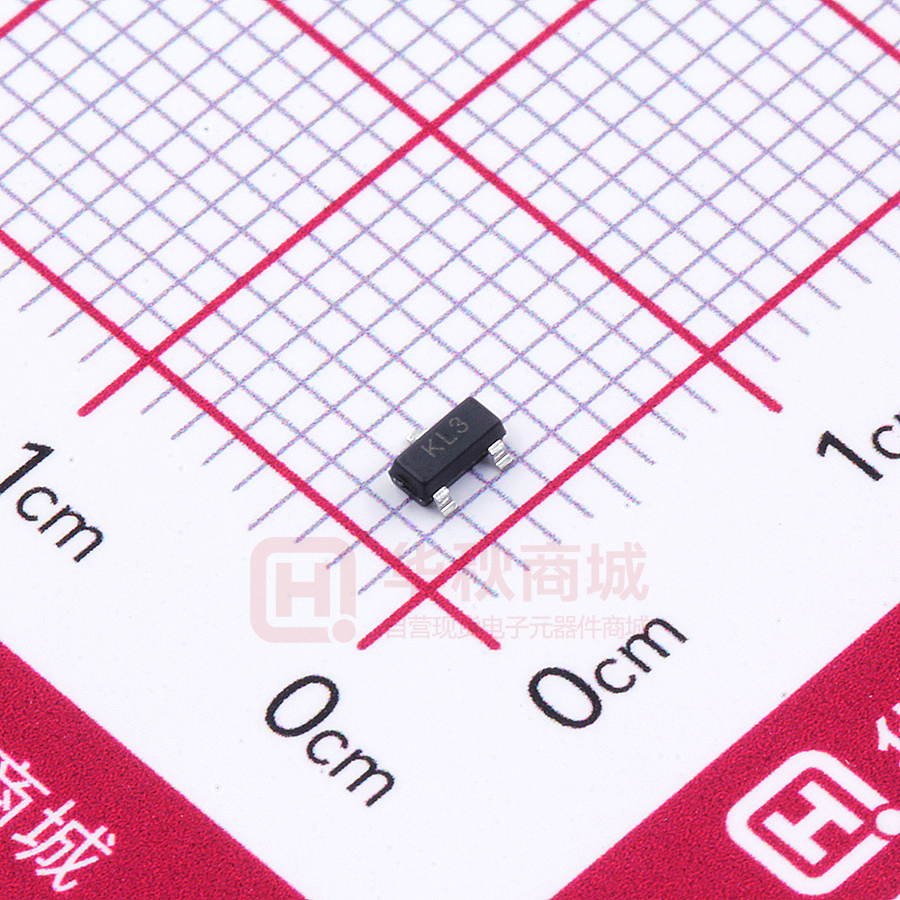

BAT54C 一、Features 产品特性 KL3 印字marking：KL3 MAXIMUM RATINGS(Ta=25℃) 最大额定值 CHARACTERISTIC 特性参数 Symbol 符号 Rating 额定值 Unit 单位 Reverse Voltage 反向电压 VR 30 Vdc Peak Forward Current 正向峰值电流 IF 200 mAdc THERMAL CHARACTERISTICS 热特性 CHARACTERISTIC 特性参数 Symbol 符号 Max 最大值 Unit 单位 Total Device Dissipation FR-5 Board(1) TA=25℃ PD 225 mW PD 300 mW TJ, Tstg 150， ℃ Total Device Dissipation Alumina Substrate,(2) TA=25℃ 总耗散功率 氧化铝衬底 Junction and Storage Temperature结温和储存温度 -55 ~150 1. FR-5=1.0×0.75×0.062in, printed-circuit board. 2. Alumina=0.4×0.3×0.024in, 99.5%alumina www.coretong.com 1/5 BAT54C ELECTRICAL CHARACTERISTICS 电特性 (TA=25℃unless otherwise noted 如无特殊说明，温度为 25℃) Characteristic 特性参数 Symbol 符号 Test Condition 测试条件 Min 最小值 Type 典型值 Max 最大值 Unit 单位 IR VR=25Vdc — — 1.0 µA V(BR) IBR=10μAdc 30 — — Vdc IF=0.1mAdc — — 240 IF=1.0mAdc — — 320 IF=10mAdc — — 400 IF=30mAdc — — 500 IF=100mAdc — — 1000 VR=1V,f=1.0MHz — — 10 pF — 5.0 ns Reverse Voltage Leakage Current 反向漏电流 Reverse Breakdown Voltage 反向击穿电压 Forward Voltage 正向电压 Total Capacitance 电 容 VF CT Reverse Recovery Time 反向恢复时间 mV IF=IR=10mAdc, trr RL=100Ω www.coretong.com 2/5 BAT54C Typical Performance Characteristics Fig.1 IF—VF Fig.2 IR—VR Fig.3 CT—VR www.coretong.com 3/5 BAT54C 二、SOT-23 外形尺寸（SOT-23 DIMENSION） 三、焊盘尺寸设计 SOT-23 Suggested Layout www.coretong.com 4/5 BAT54C 四、包装方式Packings 封装形式 SOT-23 卷盘尺寸 7″ 只/ 卷 内盒尺寸 卷盘/内盒 只/内盒 外箱尺寸 内盒/外箱 只/外箱 190X190X135 ㎜ 10 30000 430 X 400 X 215 ㎜ 6 180K 203X203X195 ㎜ 15 45000 440 X 440 X 230 ㎜ 4 180K 3000 入管 SOT-23 产品编带、包装图 SOT-23 带尾、带头空封数 www.coretong.com 5/5
