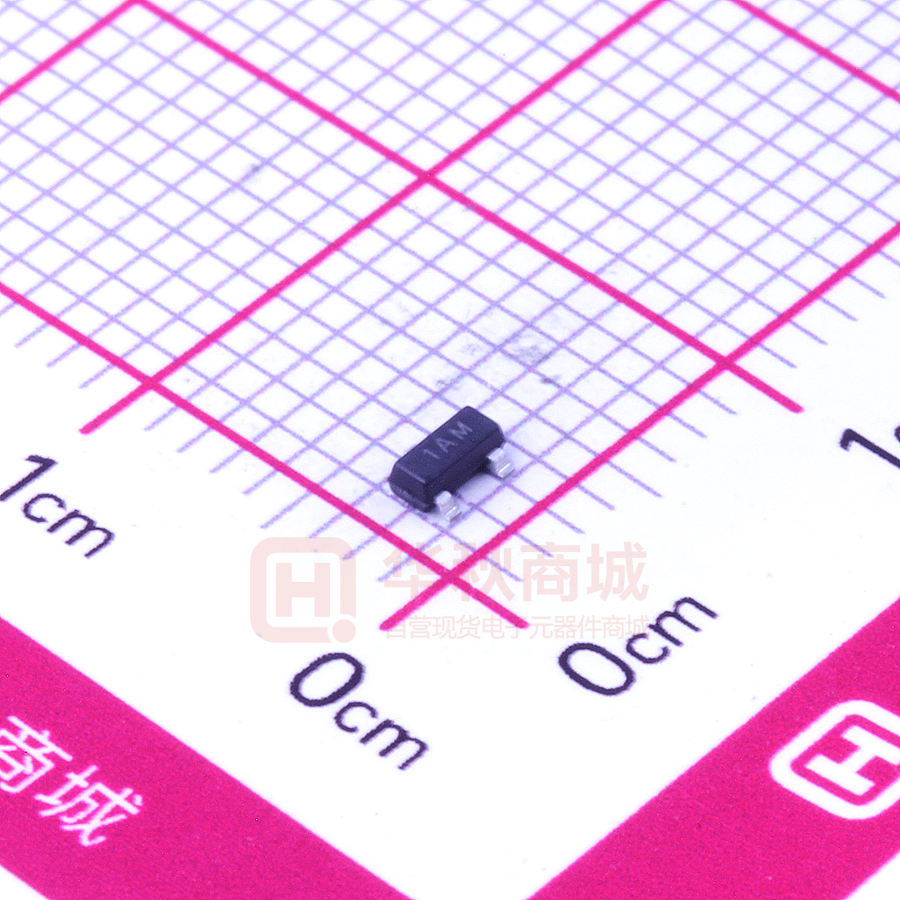

CT3904M

CT3904M 一、Features 产品特性 1AM 印字 marking：1AM MAXIMUM RATINGS(Ta=25℃) 最大额定值 CHARACTERISTIC 特性参数 Symbol 符号 Rating 额定值 Unit 单位 Collector-Emitter Voltage 集电极-发射极电压 VCEO 40 Vdc Collector-Base Voltage 集电极-基极电压 VCBO 60 Vdc Emitter-Base Voltage 发射极-基极电压 VEBO 5 Vdc Collector Current—Continuous 集电极电流-连续 IC 200 mAdc THERMAL CHARACTERISTICS 热特性 CHARACTERISTIC 特性参数 Symbol 符号 Max 最大值 Unit 单位 Total Device Dissipation 总耗散功率 FR-5 Board(1) (TA=25℃ 环境温度=25℃) PD 225 mW 1.8 mW/℃ Derate above25℃ 超过 25℃递减 Thermal Resistance Junction to Ambient 热阻 RJ A 556 ℃/W Total Device Dissipation Alumina Substrate,(2) TA=25℃ 总耗散功率 氧化铝衬底 PD 300 mW 2.4 mW/℃ Thermal Resistance Junction to Ambient 热阻 RJ A 417 ℃/W Junction and Storage Temperature结温和储存温度 T j, Tstg 150， -55 ~150 ℃ Derate above25℃ 超过 25℃递减 ELECTRICAL CHARACTERISTICS 电特性 (TA=25℃ unless otherwise noted 如无特殊说明，温度为 25℃) Symbol Test Condition Characteristic 特性参数 符号 测试条件 Collector Cutoff Current 集电极截止电流 Base Cutoff Current 基极截止电流 Min 最小值 Type 典型值 Max 最大值 Unit 单位 ICEX VCE=30Vdc, VEB=3.0 Vdc — — 50 nAdc IBEX VCE=30Vdc, VEB=3.0Vdc — — 50 nAdc www.coretong.com 1/7 Collector-Emitter Breakdown Voltage(3) 集电极-发射极击穿电压 Collector-Base Breakdown Voltage 集电极-基极击穿电压 Emitter-Base Breakdown Voltage 发射极-基极击穿电压 DC Current Gain 直流电流增益 CT3904M V(BR)CEO IC=1.0mAdc, IB=0 40 — — Vdc V(BR)CBO IC=10µAdc, IE=0 60 — — Vdc V(BR)EBO IE=10µAdc, IC=0 5 — — Vdc IC=0.1mAdc, VCE=1.0Vdc 40 — — IC=1.0mAdc, VCE=1.0Vdc 70 — — 10 0 — 300 60 — — IC=100mAdc, VCE=1.0Vdc 30 — — IC=10mAdc, IB=1.0 mAdc — — 0.2 IC=50mAdc, IB=5.0mAdc — — 0.3 0.6 5 — 0.85 hFE IC=10mAdc, VCE=1.0Vdc IC=50mAdc, VCE=1.0Vdc Collector-Emitter Saturation Voltage(3)集电极发射极饱和压降 Base-Emitter Saturation Voltage 基极-发射极极饱和压降 Current-Gain-Bandwidth Product 电流增益-带宽乘积 Output Capacitance 输出电容 Input Capacitance 输入电容 Input Impedance 输入阻抗 Voltage Feedback Ratio 电压反馈系数 Small-Signal Current Gain 小信号电流增益 Output Admittance 输出导纳 Noise Figure 噪声系数 VCE（sat） VBE（sat） IC=10mAdc, IB=1.0mAdc — Vdc IC=50mAdc, IB=5.0mAdc Vdc — 0.95 30 0 — — MHz fT Ic=10mAdc, VCE=20Vdc, f=100MHz Cobo VCB=5.0Vdc,IE=0, f=1.0MHz — — 4.0 pF Cibo VEB=0.5Vdc,IC=0, f=1.0MHz — — 8.0 pF 1.0 — 10 kΩ 0.5 — 8.0 ×10-4 10 0 — 400 1.0 — 40 μmhos — — 5.0 dB hie VCE=10Vdc, IC=1.0mAdc, f=1.0KHz hre VCE=10Vdc, IC=1.0mAdc, f=1.0KHz hfe VCE=10Vdc, IC=1.0mAdc, f=1.0KHz *hoe VCE=10Vdc, IC=1.0mAdc, f=1.0KHz NF VCE=5.0Vdc, IC=100μAdc, f=1.0KHz www.coretong.com 2/7 CT3904M SWITCHING CHARACTERISTICS 开关特性 1. 2. 3. Delay Time 延迟时间 td — — 35 tr VCC=3.0Vdc,VBE=-0.5Vdc, IC=10mAdc,IB1=1.0mAdc Rise Time 上升时间 — — 35 Storage Time 储存时间 ts tf VCC=3.0Vdc,IC=10mAdc, IB1=IB2=1.0mAdc — — — — 200 50 Fall Time 下降时间 FR-5=1.0×0.75×0.062in. Alumina=0.4×0.3×0.024in, 99.5%alumina. Pulse Width≤300µS;Duty Cycle≤2.0％. nS nS Typical Characteristics www.coretong.com 3/7 CT3904M www.coretong.com 4/7 CT3904M www.coretong.com 5/7 CT3904M 二、SOT-23 外形尺寸（SOT-23 DIMENSION） 三、焊盘尺寸设计 SOT-23 Suggested Layout www.coretong.com 6/7 CT3904M 四、包装方式 Packings 封装形式 SOT-23 卷盘尺寸 7″ 只/卷 内盒尺寸 卷盘/内盒 只/内盒 190X190X135㎜ 10 30000 203X203X195㎜ 15 45000 外箱尺寸 内盒/外箱 只/外箱 430 X 400 X 215㎜ 6 180K 440 X 440 X 230㎜ 4 180K 3000 入管 SOT-23 产品编带、包装图 SOT-23 带尾、带头空封数 www.coretong.com 7/7
