CT4401M

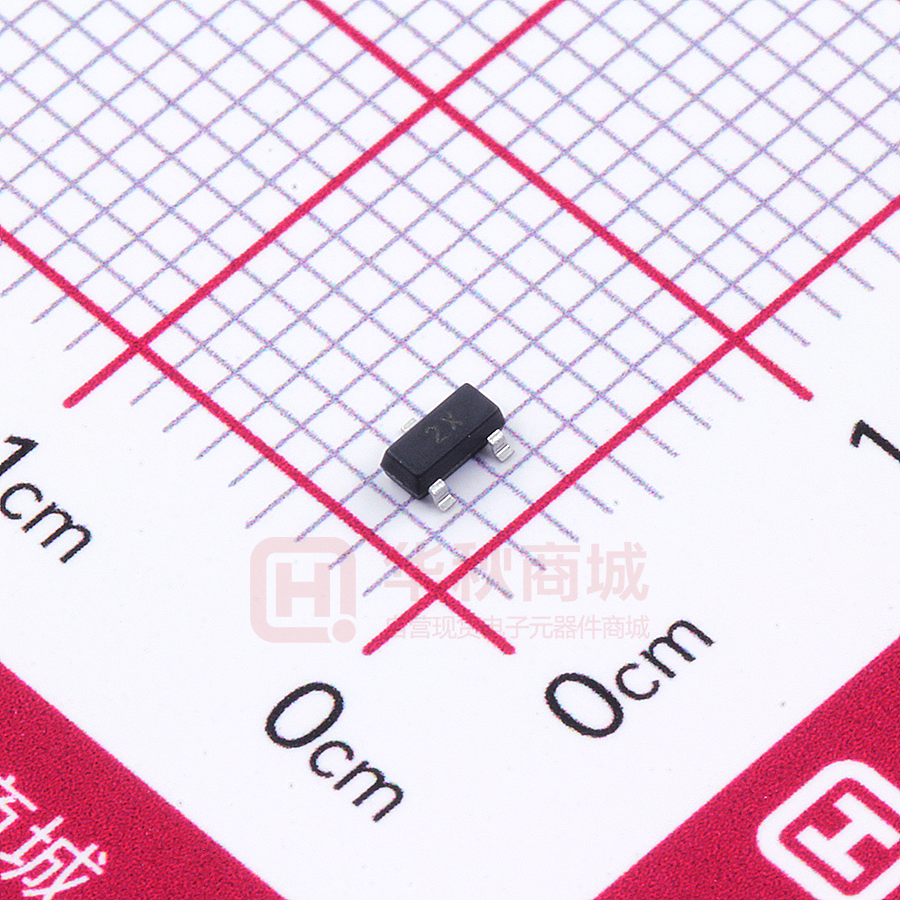

CT4401M 一、Features 产品特性 2X 印字 marking：2X MAXIMUM RATINGS(Ta=25℃) 最大额定值 CHARACTERISTIC 特性参数 Symbol 符号 Rating 额定值 Unit 单位 VCEO 40 Vdc VCBO 60 Vdc VEBO 6 Vdc IC 600 mAdc Collector-Emitter Voltage 集电极-发射极电压 Collector-Base Voltage 集电极-基极电压 Emitter-Base Voltage 发射极-基极电压 Collector Current—Continuous 集电极电流-连续 THERMAL CHARACTERISTICS 热特性 CHARACTERISTIC 特性参数 Symbol 符号 Max 最大值 Unit 单位 Total Device Dissipation 总耗散功率 FR-5 Board(1) (TA=25℃ 环境温度=25℃) PD 225 mW 1.8 mW/℃ Derate above25℃ 超过 25℃递减 Thermal Resistance Junction to Ambient 热阻 RJ A 556 ℃/W Total Device Dissipation Alumina Substrate,(2) TA=25℃ 总耗散功率 氧化铝衬底 PD 300 mW 2.4 mW/℃ Derate above25℃ 超过 25℃递减 Thermal Resistance Junction to Ambient 热阻 RJ A 417 ℃/W Junction and Storage Temperature结温和储存温度 Tj, Tstg 150， -55 to +150 ℃ ELECTRICAL CHARACTERISTICS 电特性 (TA=25℃ unless otherwise noted 如无特殊说明，温度为 25℃) Symbol Test Condition Characteristic 特性参数 符号 测试条件 Collector Cutoff Current 集电极截止电流 Base Cutoff Current 基极截止电流 Min 最小值 Type 典型值 Max 最大值 Unit 单位 ICEX VCE=35Vdc, VEB=0.4Vdc — — 100 nAdc I BEX VCE=35Vdc, VEB=0.4Vdc — — 100 nAdc www.coretong.com 1/7 CT4401M Collector-Emitter Breakdown Voltage (3)集电极-发射极击穿电压 Collector-Base Breakdown Voltage 集电极-基极击穿电压 Emitter-Base Breakdown Voltage 发射极-基极击穿电压 DC Current Gain 直流电流增益 Collector-Emitter Saturation Voltage(3)集电极-发射极饱和压降 Base-Emitter Saturation Voltage 基极-发射极饱和压降 V(BR)CEO Ic=1.0 mAdc, IB=0 40 — — Vdc V(BR)CBO Ic=100μAdc, IE=0 60 — — Vdc V(BR)EBO IE=100μAdc, IC=0 6 — — Vdc Ic=0.1mAdc, VCE=1.0Vdc 20 — — Ic=1.0mAdc, VCE=1.0Vdc 40 — — Ic=10mAdc, VCE=1.0Vdc 80 — — Ic=150mAdc, VCE=2.0Vdc 100 — 300 Ic=500mAdc, VCE=2.0Vdc 40 — — Ic=150mAdc, IB=15mAdc — — 0.4 Ic=500mAdc, IB=50mAdc — — 0.75 Ic=150mAdc, IB=15mAdc 0.75 — 0.95 Ic=500mAdc, IB=50mAdc — — 1.2 fT Ic=20mAdc,VCE=10Vd c,f=100MHz 250 — — MHz Cobo VCB=5.0Vdc,IE=0, f=1.0MHz — — 6.5 pF Cibo VEB=0.5Vdc,IC=0, f=1.0MHz — — 30 pF hie VCE=10Vdc,IC=1.0mAd c,f=1.0KHz 1.0 — 15 kΩ hre VCE=10Vdc,IC=1.0mAd c,f=1.0KHz 0.5 — 8.0 ×10-4 hfe VCE=10Vdc,IC=1.0mAd c,f=1.0KHz 100 — 500 — hoe VCE=10Vdc,IC=1.0mAd c,f=1.0KHz 1.0 — 100 hFE V CE(sat) V BE(sat) Current-Gain-Bandwidth Product 电流增益-带宽乘积 Output Capacitance 输出电容 Input Capacitance 输入电容 Input Impedance 输入阻抗 Voltage Feedback Ratio 电压反馈系数 Small-Signal Current Gain 小信号电流增益 Output Admittance 输出导纳 — Vdc Vdc μ mhos SWITCHING CHARACTERISTICS 开关特性 1. Delay Time 延迟时间 td Rise Time 上升时间 Storage Time 储存时间 Fall Time 下降时间 FR-5=1.0×0.75×0.062in. — — 15 tr VCC=30Vdc,VBE=2.0Vdc, IC=150mAdc,IB1=15mAdc — — 20 ts tf VCC=30Vdc,IC=150mAdc, IB1=IB2=15mAdc — — — — 225 30 www.coretong.com nS nS 2/7 CT4401M 2. 3. Alumina=0.4×0.3×0.024in, 99.5%alumina. Pulse Width≤300µS;Duty Cycle≤2.0％. Typical Characteristics www.coretong.com 3/7 CT4401M www.coretong.com 4/7 CT4401M www.coretong.com 5/7 CT4401M 二、SOT-23 外形尺寸（SOT-23 DIMENSION） 三、焊盘尺寸设计 SOT-23 Suggested Layout www.coretong.com 6/7 CT4401M 四、包装方式 Packings 封装形式 SOT-23 卷盘尺寸 7″ 只/卷 3000 内盒尺寸 卷盘/内盒 只/内盒 外箱尺寸 内盒/外箱 只/外箱 190X190X135 ㎜ 10 30000 430 X 400 X 215 ㎜ 6 180K 203X203X195 ㎜ 15 45000 440 X 440 X 230 ㎜ 4 180K 入管 SOT-23 产品编带、包装图 SOT-23 带尾、带头空封数 www.coretong.com 7/7
