CT9013M
一、Features 产品特性
J3

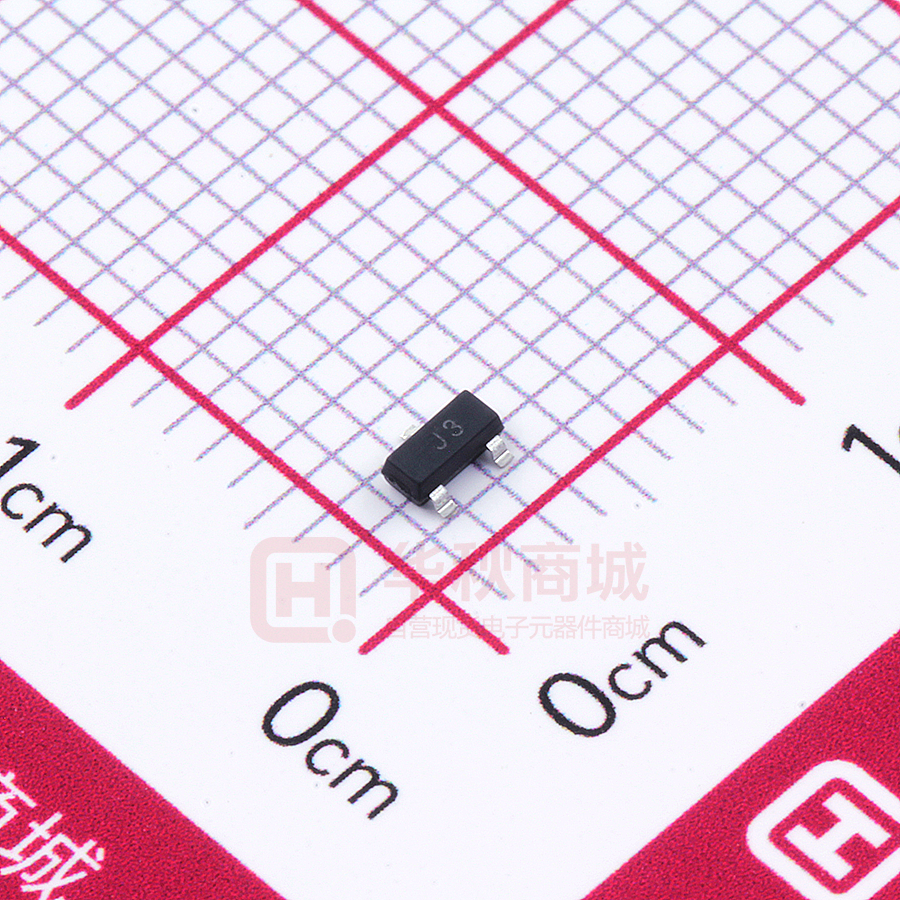

印字 marking:J3
MAXIMUM RATINGS(Ta=25℃) 最大额定值
CHARACTERISTIC 特性参数
Rating 额定值
Unit 单位
Collector-Emitter Voltage 集电极-发射极电压
Symbol 符号
VCEO
40
Vdc
Collector-Base Voltage 集电极-基极电压
VCBO
30
Vdc
Emitter-Base Voltage 发射极-基极电压
VEBO
5.0
Vdc
Collector Current—Continuous 集电极电流-连续
IC
500
mAdc
Base Current 基极电流
IB
50
mAdc
CHARACTERISTIC 特性参数
Symbol 符号
Max 最大值
Unit 单位
Collector Power Dissipation 集电极耗散功率
Pc
300
mW
Junction and Storage Temperature结温和储存温度
T j,
Tstg
150,
-55 ~150
℃
THERMAL CHARACTERISTICS 热特性
ELECTRICAL CHARACTERISTICS 电特性
(TA=25℃ unless otherwise noted 如无特殊说明,温度为 25℃)
Symbol
Test Condition
Characteristic 特性参数
符号
测试条件
Collector Cutoff Current
集电极截止电流
Emitter Cutoff Current
发射极截止电流
Collector-Emitter Breakdown Voltage
集电极-发射极击穿电压
Collector-Base Breakdown Voltage
集电极-基极击穿电压
Emitter-Base Breakdown Voltage
发射极-基极击穿电压
DC Current Gain 直流电流增益
Collector-Emitter Saturation Voltage
集电极-发射极饱和压降
Base-Emitter Voltage
基极-发射极电压
Min
最小值
Type
典型值
Max
最大值
Unit
单位
ICBO
VCB=35V,IE=0
—
—
0.1
µA
IEBO
VEB=5V,IC=0
—
—
0.1
µA
V(BR)CEO
IC=1.0mA
30
—
—
V
V(BR)CBO
IC=100µA
40
—
—
V
V(BR)EBO
IE=100µA
5
—
—
V
hFE (1)
VCE=1V,IC=100mA
200
—
350
—
hFE (2)
VCE=6V,IC=400mA
25
—
—
V CE(sat)
IC=500mA,IB=50mA
—
—
0.6
V
VBE
VCE=1V,IC=100mA
—
0.8
1.0
V
www.coretong.com
1/5
CT9013M
Transition Frequency 特征频率
fT
Collector Output Capacitance
输出电容
Cob
VCE=6V,IC=20mA
VCB=6V,IE=0,
f=1MHz
150
300
—
MHz
—
7.0
10
pF
Typical Performance Characteristics
www.coretong.com
2/5
CT9013M
二、SOT-23 外形尺寸(SOT-23 DIMENSION)
三、焊盘尺寸设计 SOT-23 Suggested Layout
单位:mm
公差:±0.05mm
www.coretong.com
3/5
CT9013M
四、包装方式 Packing
封装形式
SOT-23
卷盘尺寸
7″
只/卷
内盒尺寸
卷盘/内盒
只/内盒
外箱尺寸
内盒/外箱
只/外箱
190X190X135㎜
10
30000
430 X 400 X 215㎜
6
180K
203X203X195㎜
15
45000
440 X 440 X 230㎜
4
180K
3000
入管
SOT-23 产品编带、包装图
SOT-23 带尾、带头空封数
www.coretong.com
4/5
CT9013M
www.coretong.com
5/5
