SIT3485ISO

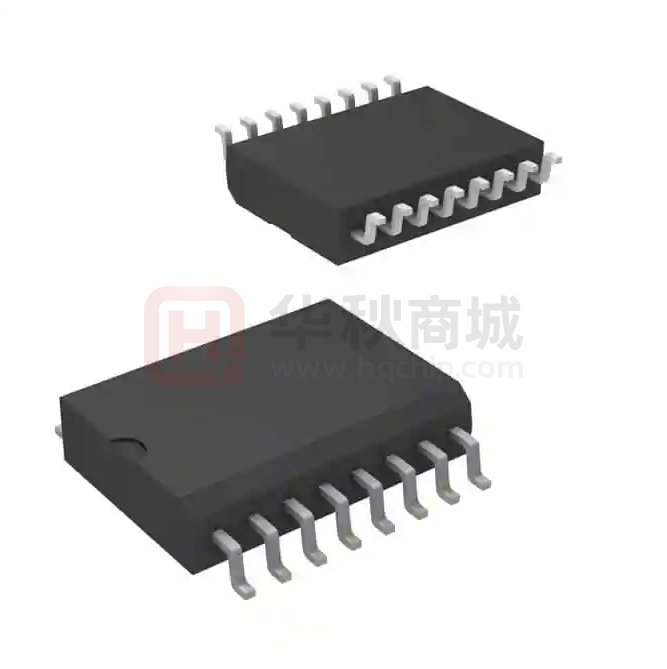

SIT3485ISO 芯力特 具有隔离功能， 256 节点，半双工 RS485 收发器 特点： 功能示意框图： ➢ 符合 TIA/EIA-485-A 标准 ➢ 2.5V~5.5V VCC1，4.5V~5.5V VCC2 电源范围，半双工； ➢ 总线端口 ESD 保护能力 HBM 达到 15KV 以上； ➢ 1/8 单位负载，允许最多 256 个器件连接到总线； ➢ 驱动器短路输出保护，接收器开路失效保护； ➢ 低功耗关断功能； ➢ 在电噪声环境中的数据传输速率可达到 500Kbps 以上 ➢ 宽温度范围：-40℃~125℃ ➢ 具有较强的抗噪能力； ➢ ➢ ➢ ➢ 高 CMTI: ±100kV/µs (典型值) 高达 5000 VRMS 隔离耐压 隔离栅寿命: >40 年 宽体 SOIC16 封装，符合 RoHS 标准 功能示意 描述 SIT3485ISO 是一款电容隔离的半双工 RS-485 收发器，总线端口 ESD 保护能力 HBM 达到 15KV 以上，功能完全满足 TIA/EIA-485 标准要求的 RS-485 收发器。 SIT3485ISO 包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时， 驱动器与接收器均输出高阻态。SIT3485ISO 具有 1/8 负载，允许 256 个 SIT3485ISO 收发器并接 在同一通信总线上。可实现 500Kbps 以上的无差错数据传输。 SIT3485ISO 具备失效安全（fail-safe）、限流保护、过压保护和过热保护等功能。 引脚分布图 图 1 SIT3485ISO 引脚分布图 REC V1.2 2021.10 1 / 10 www.sitcores.com SIT3485ISO 芯力特 具有隔离功能， 256 节点，半双工 RS485 收发器 极限参数 参数 符号 大小 单位 电源电压 VCC1，VCC2 -0.5~+6 V 控制端口电压 /RE，DE，D -0.5~VCC1+0.5 V 接收器输出电流 IO -10~+10 mA 总线侧输入电压 A、B -15~+15 V 最大结温 150 ℃ 存储工作温度范围 -65~150 ℃ 最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于器件正常运作的， 器件连续工作在最大允许额定值下可能影响器件可靠性，所有的电压的参考点为地。 引脚定义 引脚序号 引脚名称 1 VCC1 2 GND1 3 R 接收器输出端。当/RE 为低电平时，若 A-B≧200mV，R 输出为 高电平；若 A-B≦-200mV，R 输出为低电平。 /RE 接收器输出使能控制。当/RE 接低电平时，接收器输出使能，R 输出有效；当/RE 接高电平时，接收器输出禁能，R 为高阻态； /RE 接高电平且 DE 接低电平时，器件进入低功耗关断模式。 DE 驱动器输出使能控制。 DE 接高电平时驱动器输出有效，DE 为低电平时输出为高阻态； /RE 接高电平且 DE 接低电平时，器件进入低功耗关断模式。 6 D D 驱动器输入。DE 为高电平时， D 上的低电平使驱动器同相端 A 输出为低电平，驱动器反相端 B 输出为高电平； D 上的高电 平将使同相端输出为高电平，反相端输出为低。 7 GND1 电源 VCC1 的接地点 8 GND1 电源 VCC1 的接地点 9 GND2 电源 VCC2 的接地点 10 GND2 电源 VCC2 的接地点 11 NC 12 A 接收器同相输入和驱动器同相输出端 13 B 接收器反相输入和驱动器反相输出端 14 NC 15 GND2 16 VCC2 4 5 REC V1.2 2021.10 引脚功能 电源，VCC1 电源 VCC1 的接地点 无内部连接 无内部连接 电源 VCC2 的接地点 电源，VCC2 2 / 10 www.sitcores.com SIT3485ISO 芯力特 具有隔离功能， 256 节点，半双工 RS485 收发器 驱动器直流电学特性 参数 符号 驱动器差分输出 （无负载） VOD1 驱动差分输出 VOD2 输出电压幅值的变化 （NOTE1） 测试条件 最小 典型 最大 单位 2.7 5 5.5 V 图 2，RL = 54 Ω 1.5 2.3 ∆VOD 图 2，RL = 54 Ω -0.2 0.2 V 输出共模电压 VOC 图 2，RL = 54 Ω 1 3 V 共模输出电压幅值 的变化（NOTE1） ∆VOC 图 2，RL = 54 Ω 0.2 V 高电平输入 VIH DE，D，/RE 低电平输入 VIL DE，D，/RE 逻辑输入电流 IIN1 DE，D，/RE 输出短路电流 (VO=HIGH) IOSDH 输出短路电流 (VO=LOW) IOSDL V 2.0 V 0.8 V -15 20 μA DE=/RE=D=1 VA=-7V,VB=12V -250 250 mA DE=/RE=1,D=0 VA=-7V,VB=12V -250 250 mA （如无另外说明，Temp=TMIN~TMAX， Temp＝25℃） NOTE1：∆VOD 和∆VOC 分别是输入信号 D 状态变化时引起的 VOD 与 VOC 幅值的变化。 接收器直流电学特性 参数 输入电流（A，B） 符号 IIN2 测试条件 典型 DE = 0 V， VCC=0 或 5V VIN = 12 V DE = 0 V， VCC=0 或 5V VIN = -7 V 正向输入阈值电压 VIT+ -7V≦VCM≦12V 反向输入阈值电压 VIT- -7V≦VCM≦12V 输入迟滞电压 Vhys -7V≦VCM≦12V REC V1.2 2021.10 最小 3 / 10 最大 单位 125 μA μA -100 -20 mV mV -200 30 mV www.sitcores.com SIT3485ISO 芯力特 具有隔离功能， 256 节点，半双工 RS485 收发器 高电平输出电压 VOH IOUT = −4mA， VID = +200 mV 低电平输出电压 VOL IOUT = +4mA， VID = -200 mV 接收端输入电阻 RIN -7V≦VCM≦12V 接收器短路电流 IOSR 0 V≤VO≤VCC VCC1-0.4 V 0.4 96 V kΩ ±150 mA 最大 单位 /RE= 0 or 1， DE = 0 or 1， VCC1=3.3V 4.2 mA /RE=0 or 1， DE = 0 or 1， VCC1=5V 4.2 mA ICC2 /RE= 0 or 1， DE=0， no load 5.8 mA 参数 符号 测试条件 典型 最大 单位 输出上升时间 tr 12 28 ns 输出下降时间 tf RDIFF = 60 Ω, CL1=CL2=100pF (见图 3 与图 4) 12 28 ns 驱动器传播延迟 从低到高 tPLH 16 48 ns 驱动器传播延迟 从高到低 tPHL 16 48 ns |tPLH-tPHL| tPDS 3 13 ns 使能到输出高 tPZH 90 ns 使能到输出低 tPZL 90 ns 输入低到禁能 tPLZ 85 ns （如无另外说明， Temp=TMIN~TMAX，Temp＝25℃） 供电电流 参数 符号 ICC1 供电电流 测试条件 最小 典型 驱动器开关特性 REC V1.2 2021.10 RDIFF = 27 Ω, (见图 3 与图 4) RL = 110Ω， （见图 5、6） RL = 110Ω， 4 / 10 最小 www.sitcores.com SIT3485ISO 芯力特 具有隔离功能， 256 节点，半双工 RS485 收发器 tPHZ 输入高到禁能 （见图 5、6） 85 ns 接收器开关特性 参数 符号 测试条件 输出上升时间 tr 输出下降时间 tf RDIFF = 60 Ω, CL1=CL2=100pF (见图 3 与图 4) 接收器 输入到输出传播 延迟从低到高 tRPLH 最小 CL=15pF 见图 7 与图 8 典型 最大 单位 4 ns 4 ns 80 160 ns 80 160 ns 30 ns 接收器 输入到输出传播 延迟从高到低 tRPHL |tRPLH − tRPHL| tRPDS 使能到输出低时间 tRPZL CL=15pF 见图 7 与图 8 15 40 ns 使能到输出高时间 tRPZH CL=15pF 见图 7 与图 8 15 40 ns 从输出低到 禁能时间 tPRLZ CL=15pF 见图 7 与图 8 25 55 ns 从输出高到 禁能时间 tPRHZ CL=15pF 见图 7 与图 8 25 55 ns 功能表 发送器功能真值表 VCC1 INPUT ENABLE INPUT (DI) (DE) A B VCC2 OUTPUTS PU PU H H H L PU PU L H L H PU PU X L Z Z PU PU X OPEN Z Z PU PU OPEN H H L PD PU X X Z Z PU PD X X Z Z PD PD X X Z Z REC V1.2 2021.10 5 / 10 www.sitcores.com SIT3485ISO 芯力特 具有隔离功能， 256 节点，半双工 RS485 收发器 (1) PU =上电; PD =断电; H =高电平; L=低电平; X =任意电平;Z =高阻 接收器功能真值表 VCC1 VCC2 差分输入 VID=(VA-VB) 使能 (/RE) 输出 (R) PU PU -0.02V≤VID L/OPEN H PU PU -0.2V
