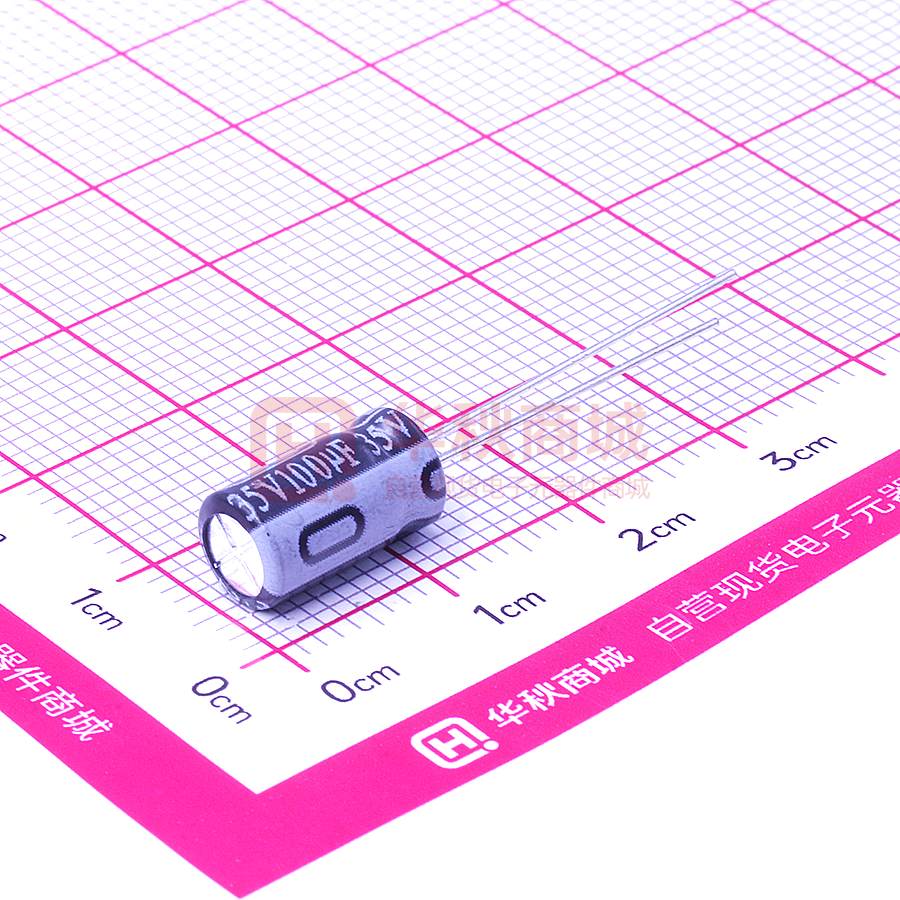

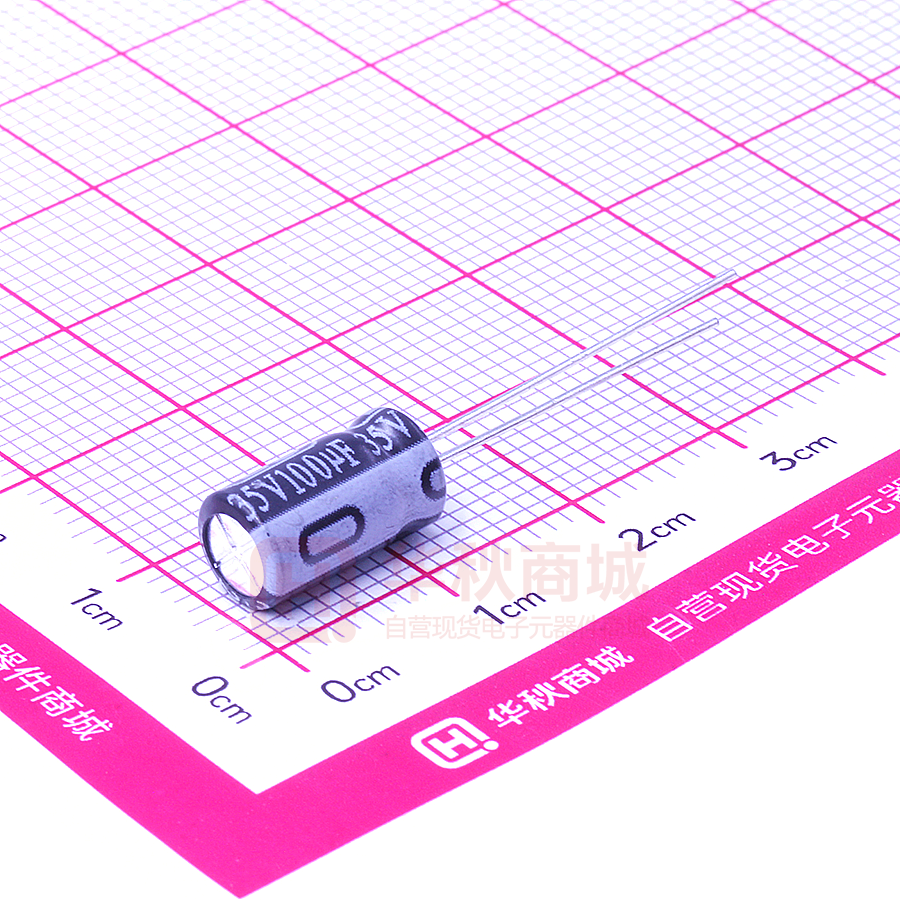

CD263-35V100uF-M-6.3×11 数据手册
编号 :A02302012
铝电解电容器
产品规 格书
客 户 名 称
珠海许继电气
产 品 型 号
CD263
产 品 规 格
35V220μF
产 品 尺 寸
φ8×16
日
期
2023.02.08
拟
制
周旭东
批
准
陈仙兵
江西联晟电子股份有限公司(4321厂)
-1-
江西联晟电子股份有限公司(4321厂)产品规格书
1. 适用范围
本规格书适用于CD263型固定铝电解电容器。
该产品主要用于电路中作滤波、耦合及旁路用。
2. 技术要求
项目
No.
技术参数
1
工作温度范围(℃)
-55℃~+105℃
2
额定工作电压UR(V)
35V
3
标称电容量CR(μF)
220μF
4
外形尺寸(mm)
5
容量偏差组别
6
损耗角正切(tgδ)
(120Hz,25℃±5℃)
Φ8×16
M(±20%)
≤0.12
7
漏电流IL(μA)
≤0.03CR UR(5min)
8
负温特性(阻抗比,120Hz)
Z-55℃/ Z+20℃≤3
9
纹波电流I~(mA,120Hz,105℃)
220mA
10
耐久性(高温负荷寿命)
105℃ 2000h
11
贮存寿命
105℃ 1000h
3. 外形结构与尺寸
单位:㎜
防爆阀
-2-
D
8
L
16
d
0.6
F
3.5
α
2
β
0.5
江西联晟电子股份有限公司(4321厂)产品规格书
4. 电性能测试项目
No.
项目
1
容量(偏差)
2
损耗角正切
测试方法
性能要求
测试频率:120Hz±5Hz
测试电压:+1Vrms
测试温度:25±5℃
用LCR仪测量并参照技术要求
电容器串联保护电阻:100Ω±10Ω
测试电压:额定电压
测试温度:25±5℃
充电时间:5分钟
3
漏电流
4
负温特性
(阻抗比和容量变
化率)
1、25+5
-0 ℃(120Hz)下测试产品阻抗
和容量
2、-55 ℃下测试产品阻抗和容量
将电容在105-0 ℃的烘箱中放置1000
小时,恢复24h后,,常温
贮存寿命测试
(25℃±5℃)测试
6
用LCR仪测量并参照技术要求
+0
-3
+5
5
用LC仪测量并参照技术要求
耐久性
(高温负荷寿命)
电容量:变化率不超过初始电容量
测试值的±20%;
漏电流:不超过2倍产品规定值;
损耗角正切:不超过2倍产品规定值。
电容在105+5
-0 ℃施加带纹波电流的额
定电压2000h,恢复24h后,常温
(25℃±5℃)测试
电容量:变化率不超过初始电容量
测试值的±20%;
漏电流:不超过产品规定值;
损耗角正切:不超过2倍产品规定值。
■ 纹波电流频率系数
频率
系数
50/60Hz 100/120Hz
0.85
1
1KHz
10KHz~
1.05
1.08
■ 纹波电流温度系数
温度℃
+40
+55
+70
+85
+105
系数
2.5
2.0
1.6
1.3
1.0
-3-
江西联晟电子股份有限公司(4321厂)产品规格书
5.标 志
■规格版
商 标
产品系列
CD263
额定电压/标称电容量
35V220μF
气候类别
55/105/21
负极标志
■日期版
年度标志
R
6.订货产品书写编码(示例)
CD263- 35V220uF- M –φ8×16
说明:①“CD263”表示型号;
②“35V220uF”表示产品规格,包括额定电压和标称容量;
③“M”表示产品容量允许偏差的组别为M组(±20%):
④“φ8×16”表示产品尺寸,包括产品直径φ和高度。
-4-
