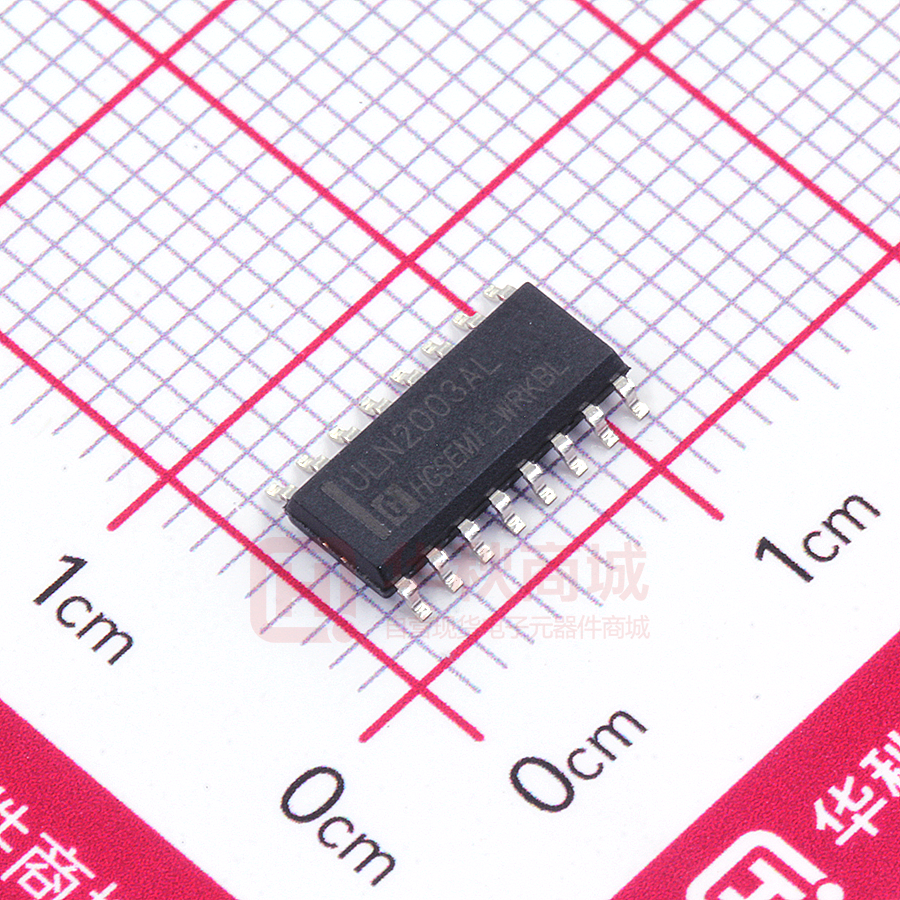

ULN2003ALM/TR

ULN2003A 达林顿阵列功率驱动集成电路 特点  七路高增益达林顿阵列  输出电压高（可达 50V）  500mA 集电极输出电流（单路）  可与 TTL、CMOS、PMOS 直接连接  为感性负载设置了连续二极管  工作温度范围宽 SOP16 DIP16 TSSOP16 产品订购信息 产品名称 封装 打印名称 包装 包装数量 ULN2003AN DIP16 ULN2003A 管装 1000 只/盒 ULN2003AM/TR SOP16 ULN2003A 编带 2500 只/盘 2003A 编带 2500 只/盘 ULN2003AMT/TR http://www.hgsemi.com.cn TSSOP16 1/8 2015 SEP ULN2003A 概述 ULN2003A 是高耐压、大电流达林顿陈列，由七个硅 NPN 达林顿管组成。所有单元共 用发射极，每个单元采用开集电极输出。为了提高输出效率，减小漏电，单元内部设计了镇流 二极管以及适当的基—射极电阻。ULN2003A 的每一对达林顿都串联了一个 2.7K 的基极电 阻，在 5V 的工作电压下能与 TTL 和 CMOS 电路兼容，可以直接处理原先需要标准逻辑缓 冲器来处理的数据。 工作电压高，工作电流大，灌电流可达 500mA，并且能够在关态时承受 50V 的电压， 输出还可以在高负载电流下并行运行，很好的提供了需要多接口驱动电路的解决方案。应用领 域包括电磁阀、继电器、直流照明灯、小型电机以及 LED 的驱动。 电路框图： ULN2003A 逻辑图 极限参数： 参数 范围 存储温度： －65℃～150℃ -40℃～85℃ 工作温度范围： 结温度范围： －40℃～150℃ 输入电压： －0.3V～30V 输出电压： 55V 射极到基极的最高耐压： 6.0V 集电极持续工作电流： 500mA 基极持续工作电流： 25mA http://www.hgsemi.com.cn 2/8 2015 SEP ULN2003A 电参数（除非特殊说明：V+=5V，Ta=25℃） 符 号 ICEX 参数 测试条件 输出管漏电流 TA = 25°C, VCE = 50V (图 1) TA = 85°C, VCE = 50V (图 1) 最小值 典型值 最大值 单位 20 100 IC = 350mA, IB = 500μA (图 3) (Note 3) VCE(Sat) II(ON) II(OFF) VI(ON) CE 饱和压降 开态输入电流 关态输入电流 (Note 4) 输入电压 (Note 5) IC = 200mA, IB = 350μA (图 3) IC = 100mA, IB = 250μA (图 3) VI = 3.85V (图 4) 1.30 1.6 1.1 1.3 0.9 1.1 0.93 1.35 IC = 500μA (图 5) 50 100 TA = +25°C 50 100 TA = +85°C 25 50 2.4 VCE =2.0V,IC =250mA (图 6 ) 2.7 VCE =2.0V,IC =300mA (图 6 ) 3.0 CI 输入电容 tPLH 导通延迟时间 0.5 VI to 0.5 VO 1.0 tPHL 关断延迟时间 0.5 VI to 0.5 VO 1.0 IR 嵌位二极管漏 电流 VF 嵌位二极管正 向压降 V mA μA VCE =2.0V,IC =200mA (图 6 ) 15 μA V 30 pF μs VR = 50V (图 7) TA = 25°C 5 10 TA = 85°C 10 50 IF = 350mA (图 8 ) 1.7 2.0 μA V 注：1、极限值是指超出该范围，器件有可能被损坏，并非器件的正常工作条件范围。 点参数表提供了器件的工作条件范围； 2、除非特别指照明，所有条件适用于达林顿阵列； 3、通常条件下，每路输出在 70℃、VCC（Sat）=1.6v 下脉冲宽度为 20ms 的持续工作 电流为 350mA。 http://www.hgsemi.com.cn 3/8 2015 SEP ULN2003A 典型性能曲线 集电极电流与饱和压降的关系曲线 集电极电流与输入电流的关系曲线 集电极峰值电流与几路 输入电流与输入电压的关系曲线 http://www.hgsemi.com.cn 同时导通的关系曲线 4/8 2015 SEP ULN2003A 内部等效线路图（1/7 路）： 测试线路图 http://www.hgsemi.com.cn 5/8 2015 SEP ULN2003A 封装外形尺寸 DIP16 B L1 L E D1 d D A c a b Dimensions In Millimeters(DIP16) A B D D1 E L L1 a b c Min： 6.10 18.94 8.40 7.42 3.10 0.50 3.00 1.50 0.85 0.40 Max： 6.68 19.56 9.00 7.82 3.55 0.70 3.60 1.55 0.90 0.50 Symbol： d 2.54 BSC SOP-16L Q A C1 C B D A1 a 0.25 b Dimensions In Millimeters(SOP16) A A1 B C C1 D Min： 1.35 0.05 9.80 5.80 3.80 0.40 0° 0.35 Max： 1.55 0.20 10.0 6.20 4.00 0.80 8° 0.45 Symbol： http://www.hgsemi.com.cn 6/8 Q a b 1.27 BSC 2015 SEP ULN2003A TSSOP16 Dimensions In Millimeters(TSSOP16) A A1 B C C1 D Min： 0.85 0.05 4.90 6.20 4.30 0.40 0° 0.20 Max： 0.95 0.20 5.10 6.60 4.50 0.80 8° 0.25 Symbol： http://www.hgsemi.com.cn 7/8 Q a b 0.65 BSC 2015 SEP ULN2003A 重要声明： 华冠半导体保留未经通知更改所提供的产品和服务。客户在订货前应获取最新的相关信息，并核实这些信息是否最新且完整的。华冠半导体对 篡改过的文件不承担任何责任或义务。 客户在使用华冠半导体产品进行系统设计和整机制造时有责任遵守安全标准并采取安全措施。您将自行承担以下全部责任： 针对您的应用选择 合适的华冠半导体产品； 设计、验证并测试您的应用；确保您的应用满足相应标准以及任何其他安全、安保或其他要求。以避免潜在风险可能导致 人身伤害或财产损失情况的发生。 华冠半导体产品未获得生命支持、军事、航空航天等领域应用之许可，华冠半导体将不承担产品在这些领域应用造成的后果。 华冠半导体所生产半导体产品的性能提供技术和可靠性数据（包括数据表）、设计资源（包括参考设计）、应用或其他设计建议、网络工具、 安全信息和其他资源，不保证没有瑕疵且不做出任何明示或暗示的担保，测试和其他质量控制技术的使用只限于华冠半导体的质量保证范围内。每 个器件并非所有参数均需要检测。 华冠半导体的文档资料，授权您仅可将这些资源用于研发本资料所述的产品的应用。您无权使用任何其他华冠半导体知识产权或任何第三方知 识产权。严禁对这些资源进行其他复制或展示，您应全额赔偿因在这些资源的使用中对华冠半导体及其代理造成的任何索赔、损害、成本、损失和 债务，华冠半导体对此概不负责。 http://www.hgsemi.com.cn 8/8 2015 SEP
