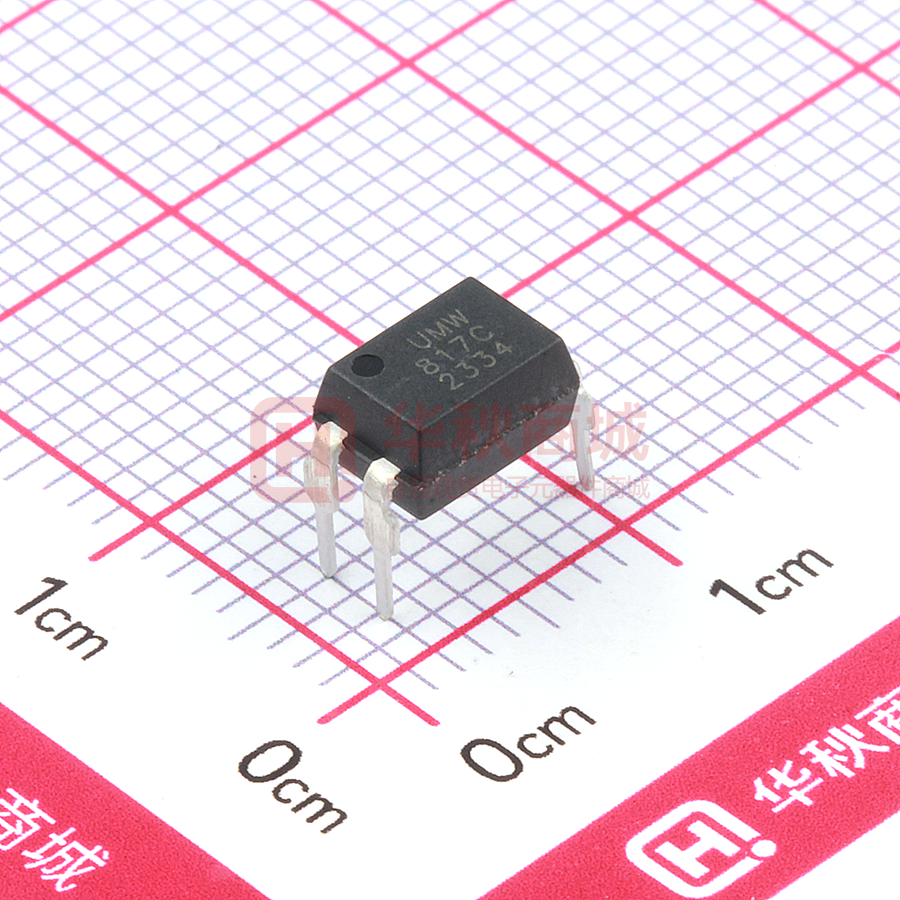

PC817C

UMW R PC817 ● 特点(Features): 1. 电流转换比(CTR: 最小. 50%工作条件 IF=5mA, VCE=5V) Current Conversion Ratio (Min 50% Working Condition IF=5mA, VCE=5V) 2. 绝缘电压：(VISO=5,000Vrms) Insulation Voltage = 5,000Vrms 3. 响应时间 (tr: TYP. 4μs 工作条件 VCE=2V, IC=2mA, RL=100 Ω) Response Time (tr: TYP. 4μs working condition VCE=2V, IC=2mA, RL=100 Ω) 4.UL approved: UL1577, file No. E492440 ● 说明 (Instructions) 1. 817 系列光耦合器的组成是：由一个 GaAs 的发射管和一个 NPN 的晶体管组成 817 photocoupler consist of one piece of GaAs emitter and one piece of NPN transistor 2. 817 的 BIN 脚宽是 2.54mm BIN width of 817 is 2.54mm ● 应用范围 (Application Range) 1. 电脑. Computer 2. 器具的应用, 测量机. Instrumental application, measurement machine 3. 贮存器, 复印机, 自动售货机. Imbursement equipments, duplicating machine, automat 4. 家用电器, 如风扇等. Family-use electric equipments, such as fans, etc… 5. 信号传输系统. Signal transforming systems ● 最大绝对额定值 (常温=25℃) Max Absolute rated Value (Normal Temperature=25℃) 参数 Parameter 顺向电流 Forward Current 逆向电压 Reverse Voltage 功消耗率 Consume Power 集极与射极电压 Collector and Emitter Voltage 射极与集极电压 输出 Output Emitter and Collector Voltage 集极电流 Collector Current 消耗功率 Consume Power 总功率消耗 Total Consume Power *1 绝缘电压 Insulation Voltage 最大绝缘电压 Max Insulation Voltage 额 定 脉 冲 绝 缘 电 压 Rated Impulse Insulation Voltage 工作温度 Working Temperature 存贮温度 Deposit Temperature 符号 Symbol 额定值 Rated Value 单位 Unit IF VR P 50 6 70 mA V mW VCEO 35 VECO 6 IC PC Ptot Viso VIOTM 50 150 200 5,000 6,000 mA mW mW Vrms V VIORM 630 V Topr Tstg -30 to + 100 -55 to + 125 ℃ Tsol 260 输入 Inout V *2 焊锡温度 Soldering Temperature www.umw-ic.com 1 友台半导体有限公司 UMW R PC817 *1. 交流测试, 时间 1 分钟，湿度. =40~60% AC Test, 1 minute, humidity = 40~60% 如下是绝缘测试的方法. Insulation test method as below: (1) 将产品的两端短路。 Short circuit both terminals of photocoupler (2) 测试绝缘电压时无电流通过。No current when testing insulation voltage (3) 测试时加正弦波形电压。Adding sine wave voltage when testing *2. 锡焊时间为 10 秒 Soldering time is 10 seconds ● 光电特性(常温=25℃) Opto-electronic Characteristics 符号 Symbol 条件 Condition 最小 Min 顺向电压 Forward Current VF IF=20mA --- 1.2 1.4 V 逆向电流 Reverse Voltage IR VR=4V --- --- 10 μA Ct V=0, f=1KHz --- 30 250 pF ICEO VCE=20V, IF=0 --- --- 100 nA 35 --- --- V 6 --- --- V 2.5 --- 30 mA 50 --- 600 % --- 0.1 0.2 V --- Ω 参数 Parameter 输入 Input 集极电容 Collector Capacitance 集极至射极电流 Collector to emitter Current 输出 Output 集 极 与 射 极 衰 减 电 压 Collector and Emitter BVCEO attenuation Voltage 射极与集极衰减电压 中.Mi 最 大 单位 dium Max Unit IC=0.1mA IF=0 IE=10μA Emitter and Collector BVECO Attenuation Voltage 集极电流 IF=0 Ic Collector Current IF=5mA VCE=5V *1 电流转换比 CTR Current Conversion Ratio 集 极 与 射 极 饱 和 电 压 Collector and Emitter VCE(sat) Saturation Voltage 传输特性 Transforming 绝缘阻抗 Characteristics Insulation Impedance Riso 电容量 Capacotance 转换频率 Transforming Frequency IF=20mA IC= 1mA DC500V 40~60%R.H. 5×1010 1×1011 Cf V=0, f=1MHz --- 0.6 1 pF fc VCE=5V, IC=2mA --- 80 --- kHz RL=100Ω, -3dB 上升时间 Risetime tr VCE=2V, IC=2mA --- 4 18 μs 下降时间 Descend Time tf RL=100Ω --- 3 18 μs * 电流转换比 Current Conversion Ratio = IC / IF × 100% www.umw-ic.com 2 友台半导体有限公司 UMW R PC817 ● 电流转换比的等级分类 Grades of Current conversion ratio 等级标示 最 小 . M i n ( %) 最 大 . M a x ( %) L 50 100 A 80 160 B 130 260 C 200 400 D 300 600 50 600 Grade Sign L or A or B or C or D 说 明 : 工作条件: IF=5mA, VCE=5V, Ta=25℃. Note: Working condition: IF=5mA, VCE=5V, Ta=25℃. ● 外形尺寸 Outer Dimension UMW 817 DIP ●注解： Note *1. 公司英文名. Company name *2. BIN 级. Bin *3. 生产周期. Production period www.umw-ic.com 3 友台半导体有限公司 UMW R PC817 SOP ●注解： Note *1. 公司英文名. Company name *2. BIN 级. Bin *3. 生产周期. Production period www.umw-ic.com 4 友台半导体有限公司 UMW R PC817 ● 特性曲线 Characteristics Curve www.umw-ic.com 5 友台半导体有限公司
