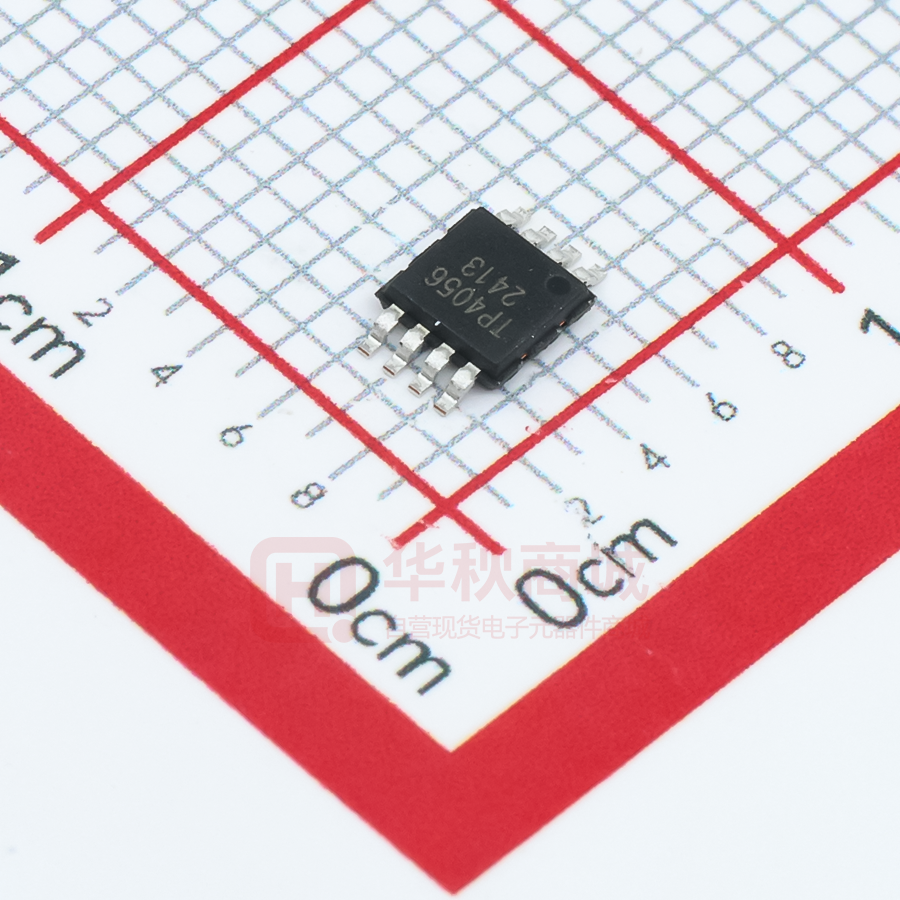

TP4056-42-EMSOP8

南京拓品微电子有限公司 TP4056 南京拓品微电子有限公司 NanJing Top Power ASIC Corp. 数据手册 DATASHEET TP4056 (1A 线性锂离子电池充电器) 1 REV_2.0 拓品微电子 Top Power ASIC TP4056 采用ESOP8/EMSOP8封装 1A线性锂离子电池充电器 描述 TP4056 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部 带有散热片的 ESOP8/EMSOP8 封装与较少的外部元件数目使得 TP4056 成为便携式应用 的理想选择。TP4056 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。 热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度 加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电 电流在达到最终浮充电压之后降至设定值 1/10 时，TP4056 将自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，TP4056 自动进入一个低电流状 态，将电池漏电流降至 2uA 以下。TP4056 在有电源时也可置于停机模式，以而将供电 电流降至 55uA。TP4056 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个 用于指示充电、结束的 LED 状态引脚。 特点 绝对最大额定值 ·高达 1000mA 的可编程充电电流 ·输入电源电压（VCC） ：-0.3V～8V ·无需 MOSFET、检测电阻器或隔离二极管 ·PROG：-0.3V～VCC+0.3V ·用于单节锂离子电池、采用 ESOP 封装的完整 ·BAT：-0.3V～7V 线性充电器 · ：-0.3V～10V · ：-0.3V～10V ·恒定电流/恒定电压操作，并具有可在无过热 ·TEMP：-0.3V～10V 危险的情况下实现充电速率最大化的热调节 ·CE：-0.3V～10V 功能 ·BAT 短路持续时间：连续 ·精度达到±1%的 4.2V 预设充电电压 ·BAT 引脚电流：1200mA ·用于电池电量检测的充电电流监控器输出 ·PROG 引脚电流：1200uA ·自动再充电 ·最大结温：145℃ ·充电状态双输出、无电池和故障状态显示 ·工作环境温度范围：-40℃～85℃ ·C/10 充电终止 ·贮存温度范围：-65℃～125℃ ·待机模式下的供电电流为 55uA ·引脚温度（焊接时间 10 秒）：260℃ ·2.9V涓流充电 ·软启动限制了浪涌电流 完整的充电循环（1000mAh 电池） ·电池温度监测功能 ·采用 8 引脚 ESOP/EMSOP 封装。 应用 ·移动电话、PDA ·MP3、MP4播放器 ·数码相机 ·电子词典 ·GPS ·便携式设备、各种充电器 2 REV_2.0 TP4056 南京拓品微电子有限公司 典型应用 封装/订购信息 订单型号 TP4056-42-ESOP8 器件标记 TP4056 实物图片 8 引脚 SOP 封装(底部带有散热片) 订单型号 TP4056-42-EMSOP8 器件标记 TP4056 实物图片 8 引脚 MSOP 封装(底部带有散热片) 3 REV_2.0 TP4056 南京拓品微电子有限公司 电特性 凡表注●表示该指标适合整个工作温度范围，否则仅指 TA=25℃，VCC=5V，除非特别注明。 符号 参数 VCC 输入电源电压 ICC 输入电源电流 条件 最小值 典型值 最大值 ● 4.0 IBAT 稳定输出（浮充）电压 8.0 V 充电模式，RPROG=1.2K ● 150 500 μA 待机模式（充电终止） ● 55 100 μA 停机模式（RPROG 未连接， ● 55 100 μA 55 100 4．158 4．2 4．242 V VCC
