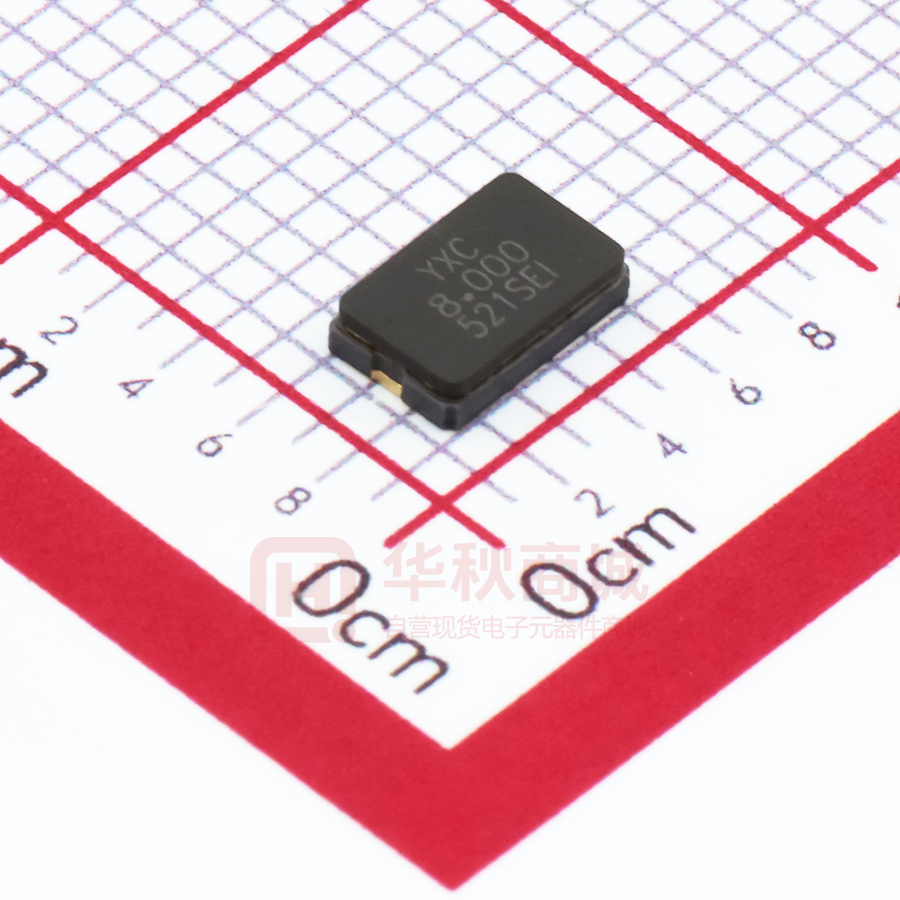

XG1SI-111-8M

Crystal Unit YSX530GA Applications ‧Industrial Control Consumers. Glass Sealed Features ‧Dimensions: 5.00 x 3.20 x 1.2 mm ‧2 pads SMD glass sealed crystal units. ‧Standard Frequency: 8~54MHz ‧Contains Pb in sealing glass exempted by ROHS directive. Specifications（规格参数） Item Nominal Frequency Range（额定频率范围） Vibration Mode（震动模式） Load Capacitance（负载电容） Frequency Tolerance（频率偏差） (at 25℃ ) Frequency Versus Temperature Characteristics（频率-温度特性） Operating Temperature（工作温度） Storage Temperature（储存温度） Shunt Capacitance（静态电容） Level of Drive（激励电平） Aging （老化）(at 25℃ ) Symbol Specifications f_nom 8~54MHz - AT Fundamental CL 10pF, 20pF, or specify f_tol ±10ppm, ±20ppm, or specify f_tem ±20ppm, or specify T_use -20~+70℃, -40~+85℃, or specify T_stg -55~+125℃ C0 5pF Max DL 1~300μW Max.(100μW typical) f_age ±3ppm/year Max. Equivalent Series Resistance（等效串联电阻(ESR)） YST530GA 8 ~ 16MHz 80 Ω Max. 16 ~ 25MHz 40~60 Ω Max. 25 ~ 54MHz 30~40 Ω Max. Dimensions and Recommended land pattern（外观尺寸及推荐焊盘） Dimensions (Unit: mm) Recommended land pattern(Unit: mm) www.yxc.hk 1
