MPX105K7BA8A50F00

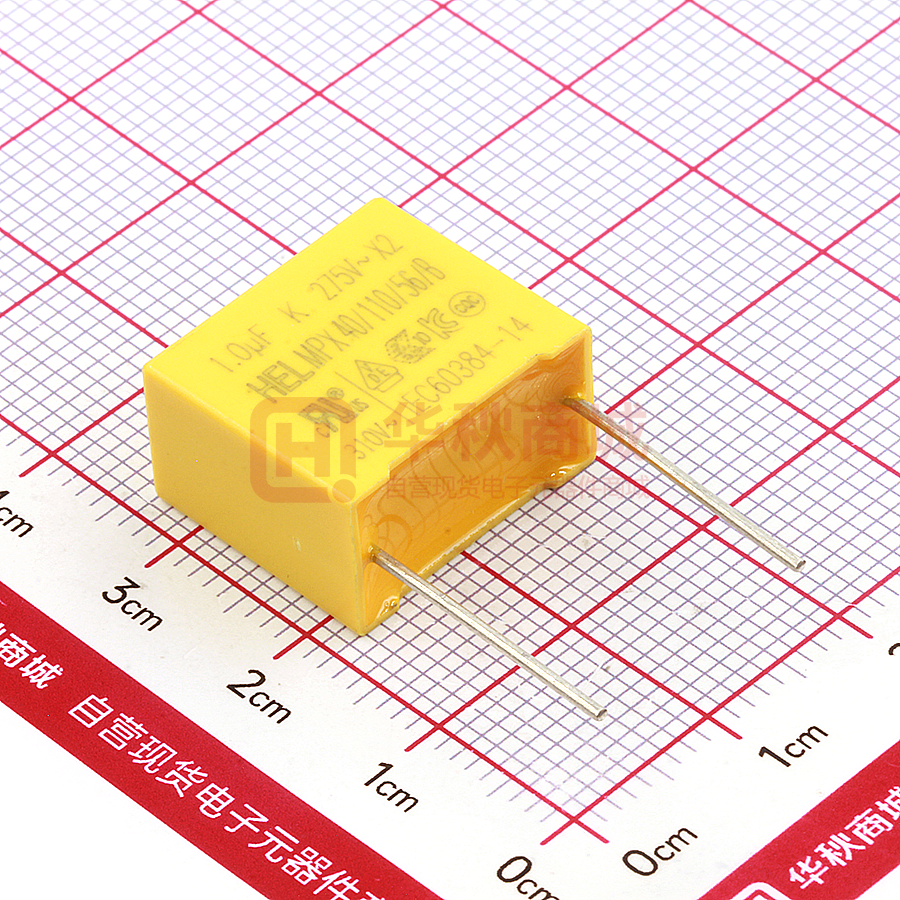

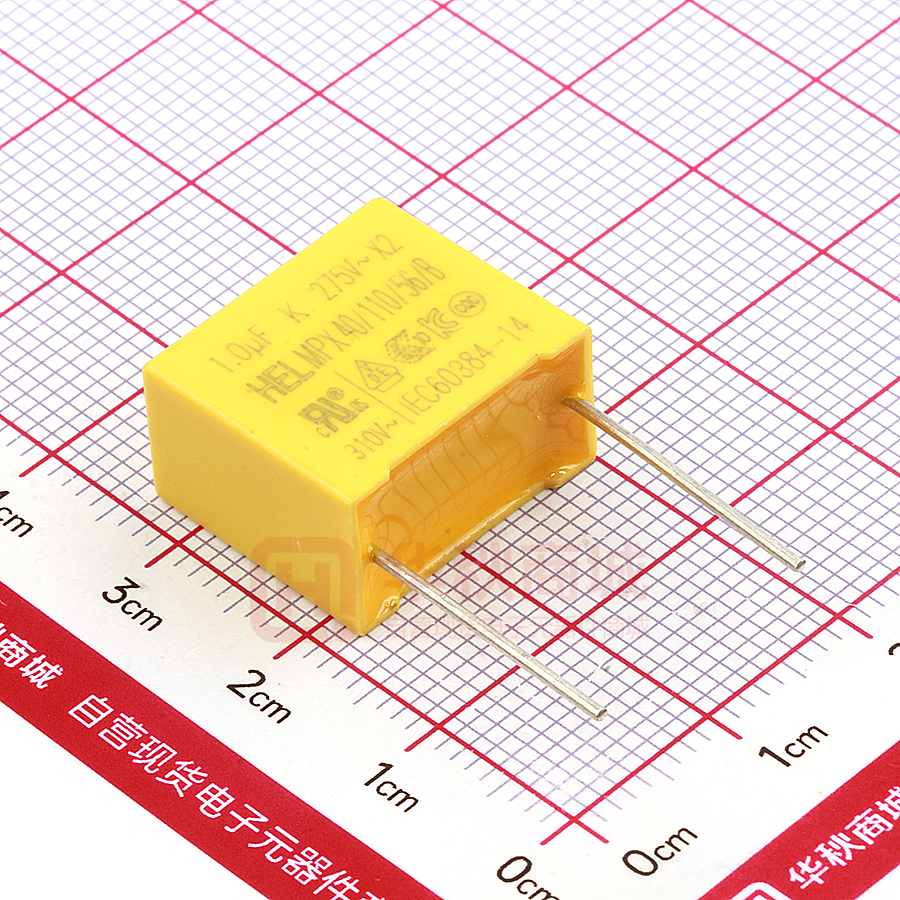

广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 规格承认书 SPECIFICATIONFORAPPROVAL 产 品 名 称 ProductName MKP61 金属化聚丙烯膜抗干扰电容器 产 品 型 号 ProductType X2 105K275VAC P=15 直长脚 W18*H16*T10 产 品 编 码 ProductCode MPX105K7BA8A50F00 MKP61 Metallized Polypropylene Film Capacitor For Electromagnetic Interference Suppression 客 户 名 称 Customer 华秋 客 户 编 码 CustomerCode 承认厂商： 审核（Check） 制造商： 批准（Approval） 日期（Date） 广东鸿志电子科技有限公司 拟制（Draft） 批准（Approval） 日期（Date） 林熹 方晓达 2023-07-24 广东鸿志电子科技有限公司 地址:广东省汕头市龙湖区浦江路六号 GUANGDONGHONGZHIELECTRONOICSTECHNOLOGYCO. , LTD No. 6,PujiangRd., LonghuDistrict,ShantouCity,GuangdongProvince,China TEL: +86-754 -88854060 FAX:+86-754-88784178 E-mail: hongzhi@hongzhi.net http:www.hongzhi.net http:www.hongzhi.net emquiry:hongzhi@hongzhi.net Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 目 录 一、适用范围 .............................................................................................................................. 3/13 二、引用标准 .............................................................................................................................. 3/13 三、安全认证 .............................................................................................................................. 3/13 四、HEL 薄膜电容产品型号说明…………………………………………………………… 3-5/13 五、产品组成及结构图 .............................................................................................................. 6/13 六、产品标印 .............................................................................................................................. 6/13 七、规格列表 .............................................................................................................................. 6/13 八、性能要求………………………………………………………………………………… 7-10/13 九、最大可允许脉冲爬升速率(V/us).......................................................................................... 10/13 十、焊接条件………………………………………………………………………………… 10-11/13 十一、特性曲线 .................................................................................................................................. 12/13 十二、编带尺寸 .............................................................................................................................. 13/13 http:www.hongzhi.net emquiry:hongzhi@hongzhi.net Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 一、适用范围 主要用于各种电源跨接线路等抗干扰场合。 二、引用标准 GB/T2693-2001《电子设备用固定电容器 第一部分：总规范》。 GB/T 6346.14-2015 《抑制电源电磁干扰用固定电容器》。 IEC60384-14：2005。 以及安规认证相关国家的标准和国际标准。 三、安全认证 国家 认证 组织 标准号 证书号 容量范围 美国/加拿大 UL/CUL UL60384-14 20140110-E192572 0.01μF～1μF 德国 VDE EN60384-14:2017 40023936 0.001μF～4.7μF 欧盟 ENEC EN60384-14:2017 40023936 0.001μF～4.7μF SU03102-17001 0.1uF以下 KC KC60384-14(2015-09) KC60384-1(2015-09) SU03102-17002 0.1uF以上~0.33u SU03102-17003 0.33uF以上~1.0uF CQC07001018754 0.01μF～2.2μF 额定电压 250VAC 韩国 中国 CQC GB/T 6346.14-2015 275VAC 305VAC 310VAC 四、HEL 薄膜电容产品型号说明（示例） MPX 105 K   A8 7B    A5 0 F 0 0   1. 产品型号 MPS MSB PST PSC PPS PSM PSB PSH PHB MPX MX1 MPY SKC PSA PSR PCC PAC PEI PES PEN MPE MES MEM MMB MEB MET MEF PPL PPN PPT MPP MPB MPT MPF 2. 标称容量 CR 代码 101 102 103 104 105 106 PF 100PF 1000PF 10000PF 100000PF 1000000PF 10μF NF 1 NF 10 NF 100 NF 1000 NF μF 0.001μF 0.01μF 0.1μF 1.0μF http:www.hongzhi.net emquiry:hongzhi@hongzhi.net Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 3. 标称容量 CR 允许公差 代码 F G H I J K M 容量公差 ±1% ±2% ±2.5% ±3% ±5% ±10% ±20% 4. 额定电压 UR 代码 A B C D E F G H J K 0 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 1 10 12.5 16 20 25 31.5 40 50 63 80 2 100 125 160 200 250 315 400 500 630 800 3 1000 1250 1600 2000 2500 3150 4000 5000 6300 8000 4 10000 12500 16000 20000 25000 31500 40000 50000 63000 80000 5 125VAC 225VAC 325VAC 425VAC 525VAC 625VAC 725VAC 6 150VAC 250VAC 350VAC 450VAC 550VAC 650VAC 750VAC 7 175VAC 275/300VAC 375VAC 475VAC 575VAC 675VAC 775VAC 8 220VAC 305/310VAC 440VAC 500VAC 600VAC 700VAC 800VAC 5. 宽度或直径 mm 代码 0 - 1 2 3 4 5 6 7 8 9 1 2.5 3 4 5 6 7.5 8 9 A 10 11 12.5 13 14 15 16 17.5 18 19 B 20 21 22.5 23 24 25 26 27.5 28 29 C 30 31 32.5 33 34 35 36 37.5 38 39 D 40 41 42.5 43 44 45 46 47.5 48 49 E 50 51 52.5 53 54 55 56 57.5 58 59 A1=11mm, -1=1mm , -2=2.5mm, -7=7.5mm http:www.hongzhi.net B3=23mm emquiry:hongzhi@hongzhi.net Edit:A 广东鸿志电子科技有限公司 6. 脚距或长度 mm 代码 0 A 10 B 20 C 30 D 40 E 50 F 60 G 70 H 80 I 90 1 1 11 21 31 41 51 61 71 81 91 2 2.5 12.5 22.5 32.5 42.5 52.5 62.5 72.5 82.5 92.5 3 3 13 23 33 43 53 63 73 83 93 A1=11mm, -1=1mm , -2=2.5mm, -7=7.5mm 电话：0754-88854060 传真：0754-88784178 4 4 14 24 34 44 54 64 74 84 94 5 5 15 25 35 45 55 65 75 85 95 6 6 16 26 36 46 56 66 76 86 96 7 7.5 17.5 27.5 37.5 47.5 57.5 67.5 77.5 87.5 97.5 8 8 18 28 38 48 58 68 78 88 98 9 9 19 29 39 49 59 69 79 89 99 B3=23mm 7. 脚型          直脚脚型;  内弯脚型;  外宽脚型;  内窄脚型;  短直脚脚型;  内弯短脚脚型 ;  外弯短脚脚型;  内窄短脚脚型;  双弯短脚脚型。 8. 脚长 mm 代码 代码 代码 代码 T 0 1 2 3 4 5 6 7 8 9 编带 3.5 3.8±0.3 4±0.5 4.5 5±0.5 5±1 6 7 8 9 A B C D E F G H J K L 10 11 12 13 14 15 16 17 18 19 20 M N P Q R S U V W X Y 21 22 23 24 25 30 35 40 45 50 55 Z 60 以上 9.10. 结构代码 (内部使用) http:www.hongzhi.net emquiry:hongzhi@hongzhi.net Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 五、产品组成及结构图 NO 名称 材料 备注 1 外包封层 PBT 外壳 2 芯子 金属化聚丙烯膜 3 引线 镀锡铜包钢线 4 灌封料 环氧树脂灌封料 六、产品标印（示例） 尺寸图纸 正面 项 目 ① 标称容量 CR 0.22 uF ② 容量公差 K (±10%) ③ 品牌标志 ④ 额定电压 UR 275VAC ⑤ 气候类别 40/110/56 ⑥ 安规认证标 志 HEL 七、规格列表 产品尺寸（mm） HEL 编号 容量 （uF） 额定电压 UR 公差 W+0.4/ -0.7 H±0.4 T±0.4 P±1.0 Lmin d±10% MPX105K7BA8A50F00 1.0 275VAC ± 10 % 18 .0 16 .0 10 .0 15.0 15.0 0.8 http:www.hongzhi.net emquiry:hongzhi@hongzhi.net Edit:A 备注 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 八、性能要求 序号 1 项目 性能要求 气候类别/阻燃等 试验方法 40/110/56/B 级 2 工作温度范围 -40℃～110℃ 3 额定电压UR 275（VAC） 4 标称容量CR 1.0μF 5 容量公差 ±10%（K） 6 损耗角正切tgδ tgδ≤0.0010 1kHz 容量和损耗角正切测量在 25±2℃的条件下， 使用 1±0.1kHz、1.0Vrms。 1） 引脚与壳体之间： 7 耐电压 2UR+1500VAC。最小值为 2000VAC。 无永久性击穿或飞弧 2） 两引出端之间： 4.3UR（直流）/5S。 CR≤0.33μF，IR≥15000MΩ 8 绝缘电阻 绝缘电阻测试电压为 100VDC、充电时间为 CR＞0.33μF，IR*C≥5000S 60S。 注：τ[s]=I.R.[MΩ]*CR [μF] 9 爬电距离和 电气间隙 电压范围 爬电距离 电气间隙 250VAC＜ UR≤500VAC ＞4.0mm ＞3.0mm 130VAC＜ UR≤250VAC ＞3.0mm ＞2.5mm 适用于引出端之间的测量。 拉力试验： 0.5mm＜d≤0.8mm,10N 0.8mm＜d≤1.25mm，20N 10 引出端强度 引脚无可见伤痕； (引脚方向)，10S。 弯曲试验：0.5mm＜d≤0.8mm,5N， 0.8mm＜d≤1.25mm,10N， 每个方向连续进行两次弯曲。 焊锡温度：245±5℃ 11 可焊性 引出端子周围至少 95%的面积均匀附着焊锡，且 浸渍时间：2±0.5S 本体无可见伤痕。 焊料成份： Sn96.5Ag3.0Cu0.5 12 耐焊接热 1） 引脚无可见伤痕； 焊料温度：260±5℃； 2） 电容量变化率：≤±5%。 浸渍时间：10±0.5S。 在 23±5℃的 70±5%的 1，1，2-三氯三氟乙烷 13 14 标志耐溶剂 振动 标志清晰，无可见损伤。 外观无可见损伤 和 30±5%的异丙醇混合物中，浸渍 5±0.5min 用脱脂棉擦拭 10 次。 将电容器导线焊稳和调整振动频率范围为 10-55Hz、振幅为0.75mm或加速度98m/s2(取 严酷度较小者)。 总时间六个小时，每两小时在相互垂直方向来 回三次。 http:www.hongzhi.net emquiry:hongzhi@hongzhi.net Edit:A 广东鸿志电子科技有限公司 序号 项目 电话：0754-88854060 传真：0754-88784178 性能要求 试验方法 1） 外观无可见伤痕； 2） 电容量变化率≤±5%； 3） 损耗角正切增加： 温度快速 15 变化 ≤0.008（CR≤1.0μF） （10kHz） ≤0.005（CR＞1.0μF）（1kHz）； 电容器应承受五次温度循环。 温度循环 顺序 (℃) (min) 1 -40+0/-3 30 2 110+3/-0 30 4）按初始条件测试耐电压无击穿与飞弧； 5）IR≥规定值 50%。 16 碰撞或冲击 1） 外观无可见伤痕； 碰撞：1000 次或 4000 次，加速度 400m/s2， 2） 电容量变化率≤±5%； 脉冲持续时间 6ms。 3） 损耗角正切增加： 冲击： ≤0.008（CR≤1.0μF） （10kHz） 峰值加速度m/s2 脉冲持续时间ms ≤0.005（CR＞1.0μF）（1kHz）； 500 11 1000 6 4）按初始条件测试耐电压无击穿与飞弧； 5）IR≥规定值 50%。 初始测量 测量初始值 测量初始值 温度：+110℃，持续时间：16h 干热 试验 Db，严酷度b，第一次循环 循环湿热 温度：+55℃，每次循环 24h，方法 2 外观无可见损伤，标志清晰 温度：-40℃，持续时间：2h 寒冷 试验 Db，严酷度b，其余五次循环温 气候 循环湿热 17 度：+55℃，每次循环 24h，方法 2 顺序 1） 外观无可见伤痕； 2） 电容量变化率≤±5%； 3） 损耗角正切增加： 最后测量 ≤0.008（CR≤1.0μF） （10kHz） ≤0.005（CR＞1.0μF）（1kHz）； 4）按初始条件测试耐电压无击穿与飞弧； 5）IR≥规定值 50%。 1） 外观无可见伤痕； 2） 电容量变化率≤±5%； 3） 损耗角正切增加： 18 稳态湿热 ≤0.008（CR≤1.0μF） （10kHz） ≤0.005（CR＞1.0μF）（1kHz）； 4）按初始条件测试耐电压无击穿与飞弧； 不施加电压; 温度：40±2℃； 湿度：93（+2，-3）%RH； 持续时间：56 天。 5）IR≥规定值 50%。 http:www.hongzhi.net emquiry:hongzhi@hongzhi.net Edit:A 广东鸿志电子科技有限公司 序号 19 项目 脉冲电压 电话：0754-88854060 传真：0754-88784178 性能要求 试验方法 试验的电容器应无永久性击穿和飞弧。 施加电压： 如果监视器显示有三次连续脉冲波形表示电容 CR≤1.0μF，2.5KV 器未发生自愈性击穿，则可以停止施加脉冲，认 CR＞1.0μF，2.5/ 为电容器合格。若电容器施加全部 24 次脉冲后， 最大脉冲次数：24 次 有三次或更多次的波形表示未发生自愈性击穿， 脉冲间隔时间≥10s CR 则认为电容器也合格。但若规定波形的脉冲少于 三次，则认为电容器失效。 1） 外观无可见伤痕； 2） 电容量变化率≤±10%； 3） 损耗角正切变化： 20 耐久性 ≤0.008（CR≤1.0μF） （10kHz） ≤0.005（CR＞1.0μF）（1kHz）； 4）按初始条件测试耐电压无击穿与飞弧； 5）IR≥规定值 50%。 在脉冲电压试验完成后一周内进行。 电容器放在+110℃±3℃的试验箱内，电容器的 间隔不少于 25mm，并施加 1.25UR 电压，保 持 1000 小时。每隔 1 小时应将电压升高到 1000V，持续时间为 0.1S，该电压通过一个 47Ω±5%的电阻器施加到每个电容器。 充放电次数：10 000 次 充电持续时间：0.5s 放电持续时间：0.5s 1）电容量变化率：≤±10%； 2）损耗角正切变化： 21 充放电试验 充电电压： 2UR Vd.c. 充电电阻：220*10-6/CN (Ω)或电流≤1A ≤0.008（CR≤1.0μF）（10kHz） （取电流较大者） ≤0.005（CR＞1.0μF）（1kHz）； 放电电阻： 3）IR 绝缘电阻：≥规定值 50%。 CN 为标称电容量(F) 测试的电容器应固定在最有助燃烧的火焰位 置处，每个样品应在火焰中暴露一次，具体如 下 B 级要求； 3 测试的电容器施加火焰的时间不得超出表中规 22 阻燃试验 定的数据，燃烧的滴落物或落下灼热部分不应使 薄棉纸烧着。 电容器体积（mm ）施加火焰时 间（S） 焰 250＜ 500＜ 体积 燃 体 体积 体积 ＞ 等 积 ≤500 ≤1750 级 ＜ 1750 最大 燃烧 时间 （S） 250 http:www.hongzhi.net emquiry:hongzhi@hongzhi.net A 15 30 60 120 3 B 10 20 30 60 10 C 5 10 20 30 30 Edit:A 广东鸿志电子科技有限公司 序号 项目 电话：0754-88854060 传真：0754-88784178 性能要求 试验方法 样品用未处理过的纯棉布缠绕至少一 层，但不能多于两层； 被试电容充电电压：Ui=2.5kV（+7%/0） 施加电压期间，缠绕在电容器上的纱布不被火焰 23 自燃试验 燃烧。 电容器放电次数：20 次 放电间隔：5（+1/0）S 试验中样品两端一直施加 UR±5% 电压，并在最后一次放电后保持 120（+10/0）S ，除非熔断保险丝使电路 开路。 九、最大可允许脉冲爬升速率(V/us) dV/dt(V/us) at 440 Vdc 额定电压 （VAC） P=7.5 P=10.0 P=15.0 P=22.5 P=27.5 P=37.5 310/305/275 500 500 400 200 150 100 备注： 1、工作电压是额定电压时满足以上(dV/dt)R 2、若工作电压(U)低于额定电压(UR)，电容器可以工作于更高 dV/dt 条件，满足 dV/dt=(dV/dt)R*(UR/U)。 十、焊接条件 因为焊接时热量会沿着引线进入电容器内部，所以必须十分注意合适的焊接参数。当焊接温度过高或时间 过长 时，电容器内部温度会升高到烫坏电容器，造成薄膜收缩，导致电容器功能下降或者失效，请按照下面的 推荐温度进 行焊接，如果实际焊接条件超出这个条件或者曲线有差异时请联系我司技术人员进行充分确认。 10.1 电烙铁焊接 温度 Max ：350℃ 时间 ≤3 S 10.2 焊锡槽焊接 项目 温度 max ℃ 时间 max s 脚距 mm 预热 105 60 全部 260 60 ≤15 260 74 ＞15 焊接 http:www.hongzhi.net emquiry:hongzhi@hongzhi.net Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 10.3 波峰焊 10.3.1 波峰焊接示意图： 10.3.2 波峰焊温度、时间工艺参数： 项目 温度 时间 备注 电容本体侧面预热区 (温度点位置见 10.3.3 示意图） ≤105℃ ≤120s / ≤110℃ ≤45s 脚距≤10.0mm ≤120℃ ≤45s 脚距≤15.0mm ≤260℃ ≤5s / 电容本体侧面焊接区 (温度点位置见 10.3.3 示意图） 锡炉（焊接） 10.3.3 电容本体温度点位置示意图： http:www.hongzhi.net emquiry:hongzhi@hongzhi.net Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 十一、特性曲线图 ◼ 容量、损耗角、额定电压和绝缘阻抗温度特性 ◼ 焊接锡槽温度及对应时间 ◼ 容量、损耗角频率特性 http:www.hongzhi.net emquiry:hongzhi@hongzhi.net Edit:A 广东鸿志电子科技有限公司 电话：0754-88854060 传真：0754-88784178 十二、编带尺寸 P2 P2 P P △h △h tt t d P1 H P1 H W1 W1 W0 W W0 W W2 W2 F F D0 P0 Fig. 2 Pitch= 7.5mm Fig. 1 Pitch=5 and 7.5mm P2 D0 P0 P P △h △h t t P1 H P1 H d W1 W W W0 F D0 P0 Fig. 2 Pitch= 7.5mm P2 P P △h △h t t P1 H P1 d W W0 d H W1 W1 W P0 D0 Fig. 1 Pitch=5 and 7.5mm P2 d W0 W2 F H W1 W0 W2 F Fig. 3 描述 Description P0 F D0 Pitch=10 and 15mm 代码 Code P0 Fig. 4 Pitch=22.5 and 27.5mm 尺寸Dimension (mm) Fig. 1 P=5mm 线径 d 0.5/0.6 产品间距 P 12.7 送带孔距 PO 12.7 引出线位置 P1 3.85 产品本体位置 P2 6.35 引出线间距 F 5 产品侧面倾斜 △h 0 产品底部至纸带孔中心距 H 20.0 纸带宽度 W 18 胶带纸宽度 WO 6 送带孔位置 W1 9 胶带纸位置 W2 3 送带孔直径 Do 4 编带总厚度 t 0.5 备注： *每 20 孔的累计误差不超过 1.0mm。 *连续空带零件不超过 3pcs。 *每卷装空位数量不超过 1% 。 http:www.hongzhi.net D0 Fig.1/ Fig.2 P=7.5mm 0.5/0.6 12.7 12.7 2.6/3.75 6.35 7.5 0 20.0 18 6 9 3 4 0.5 Fig.3 P=10mm 0.6 25.4 12.7 7.7 12.7 10 0 20.0 18 9 9 3 4 0.5 emquiry:hongzhi@hongzhi.net Fig.3 P=15mm 0.6/0.8 25.4 12.7 5.2 12.7 15 0 20.0 18 10 9 3 4 0.5 Fig.4 P=22.5mm 0.8 38.1 12.7 7.8 19.05 22.5 0 20.0 18 10 9 3 4 0.5 Fig.4 P=27.5mm 0.8 38.1 12.7 5.3 19.05 27.5 0 20.0 18 10 9 3 4 0.5 Edit:A Tol. ±0.05 ±1 ±0.2 ±0.7 ±1.3 +0.6; -0.1 ±2 ±1.0 +1; -0.5 min ±0.5 max ±0.2 ±0.2
