MP2224K27C3X69T

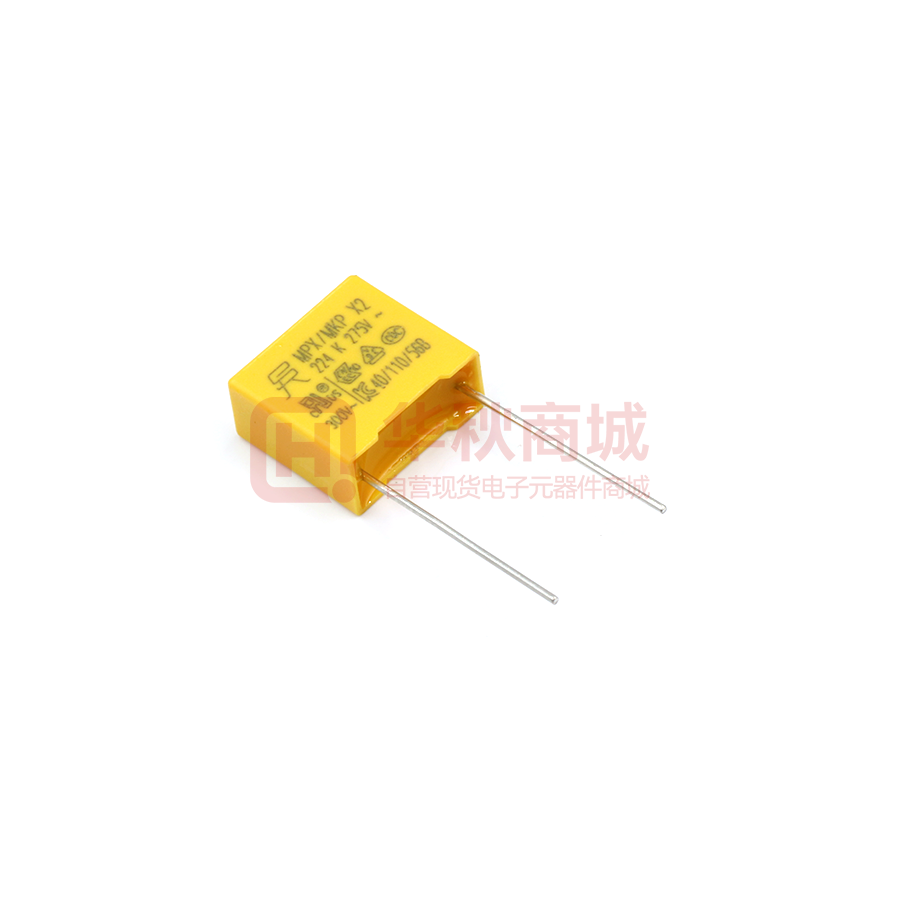

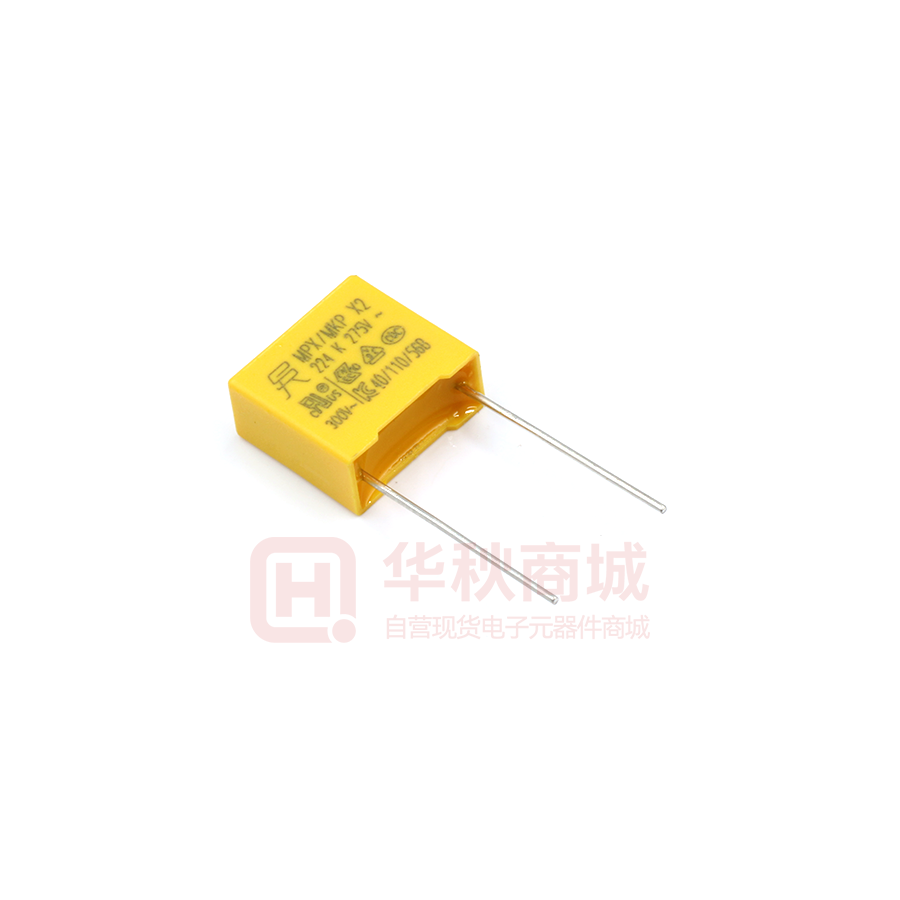

深圳圣融达科技有限公司 SHENZHEN SINCERITY TECHNOLOGY CO., LTD. 产品规格承认书 Product Specification for Approval 客 户 名： Customer： 湖南华秋数字科技有限公司 产 品 品 名： X2型金属化聚丙烯膜抑制电源电磁干扰电容器（X2） Description： X2 Series Metallized polypropylene film interference suppression capacitor 规 格 型 号： Specifications： 圣融达 料 号： Sincerity P/N： X2-224K275VAC MP2224K27C3X69T 客 户 料 号： Customer P/N： 产 品 品 牌： Product Brands: 制 作 日 期： Production Date: 接收 Receive 圣融达（SRD） 2023-7-6 客户承认 Customer's Approval 审核 批准 Checked Approved 制作 Producer 石海珍 圣融达承认 Sincerity Approval 审核 Checked 批准 Approved 谢宇 电话Tel: +86-755-84251666 84251168 手机Cell：+86-13534221536 邮箱Email：sales@srdkj.com，网址Http://www.srdkj.com 地址：中国广东省深圳市龙岗区平湖街道新力路36号圣融达科技园 Add: No. 36, Xinli Rd., Pinghu Street, Longgang District, Shenzhen 518111 Guangdong, China * 本规格书归深圳圣融达科技有限公司版权所有，未经许可，不得复制或提供给第三方。 请贵公司承 认此规格书后并及时回传该规格书电子档文件或者复印件，作为本公司合同技术评审依据。 * This specification is the copyright of Shenzhen Sincerity technology co., ltd. it cannot be copied or provided to a third party without permission. Please acknowledge the specification book and send back the electronic document or copy of the specification in time as the basis for the technical review of the contract. 第 1 页 共 8 页 2 深圳圣融达科技有限公司 Shenzhen Sincerity Technology Co., Ltd. 修 改 记 录 Change Record 序号 NO 修改日期 Change Date 修改内容 Change Content 第 2 页 共 8 页 修改原因 Change Reason 深圳圣融达科技有限公司 Shenzhen Sincerity Technology Co., Ltd. MPX/MKP-X2型金属化聚丙烯膜抑制电源电磁干扰电容器（X2） MPX/MKP-X2 Series Metallized polypropylene film interference suppression capacitor (Class X2) 1、产品特点及主要用途Product characteristics and application 阻燃塑胶外壳封装，优异的阻燃性能，广泛用于电源跨线路等抗干扰场合产品损耗小，适用于电源抗干扰 电路 Excellent flame retardant performance，Widely applied as across line Interference Suppression field，suitable for power supply anti-interference circuit with rated voltage not more than 320VAC and frequency of 50-100 Hz 2、外形图Outline Drawing 标志示例Marking Example 275Vac样式 320Vac样式 MPX/MKP X2 224K 275V~ 300V~ 3、引线加工图形Lead forming shape (mm) 4、技术参数Specification Symol Φd1 D0 F F' H H1 Dimension (mm） 0.6 4.0 10.0 10.0 18.5 32.2 Tolerance (mm） ±0.05 ±0.2 +0.6/-0.1 ±0.4 ±0.5 Max. Symol P0 P1 W W0 W1 W2 t Δh Δp Dimension (mm） 12.7 7.7 18.0 12.0 9.0 0.5 0.5 0 0 Tolerance (mm） ±0.5 ±0.7 ±0.5 ±0.5 ±0.5 +2.5 ±0.2 ±2.0 ±1.3 GB/T 6346.14-2015、IEC 60384-14 X2 气候类别/阻燃等级 Climatic category/Passive Flammability Class 工作温度范围 Operation Temperature Range 额定电压 Rated Voltage 电容量范围 Capacitance Range 电容量偏差Capacitance Tolerance 40/110/56/B 绝缘电阻Insulation Resistance 损耗角正切Dissipation Factor 40/110/56B www.srdkj.com 40/110/56B 参照标准Reference Standard 产品类别Product category 耐电压 Voltage Proof MPX/MKP X2 224K 320V~ -40℃~110℃ 275Vac/320Vac 0.001μF~10.0μF ±5%(J)、±10%(K)、±20%(M)(20℃, 1kHz) 引线之间Between Terminals 1000Vdc，60s 2140Vac，60s 极壳之间Between Terminals to case CR≤0.33μF，R≥15000 MΩ CR＞0.33μF，RC ≥5000S (20℃, 100V, 1min) C＜0.47μF tgδ≤0.0010(1kHz) tgδ≤0.0020(10kHz) 0.47μF≤C≤1.0μF tgδ≤0.0020(1kHz) tgδ≤0.0040(10kHz) 1.0μF＜C≤10.0μF tgδ≤0.0030(1kHz) / 第 3 页 共 8 页 深圳圣融达科技有限公司 Shenzhen Sincerity Technology Co., Ltd. 5、产品安全认证Safety Approval 认证标志Certification Logo 认证证书号Certification No. 认证国家Certification Country CQC22001351109 中国China E528513 美国USA/加拿大Canada 40052140 德国Germany（欧盟）Europe SU03083 - 16001A~16005A SU03083 - 22001 韩国Korea 6、产品代码及编写说明：Part number code rules M 1 P 2 2 3 1 4 第1~3位Digit 1 to 3 0 5 4 6 K 7 3 8 电容器型号代码Series code MP2=MPX/MKP-X2 电容量偏差代码 第7位Digit 7 Capacitance tolerance code 2 9 D 10 2 11 R 12 8 13 0 14 0 15 标称电容量代码 Rated capacitance code 第4~6位Digit 4 to 6 ABC=AB×10CpF Example104=10×104pF=0.1μF 额定电压代码 第8~9位Digit 4 to 9 Rated voltage code J=±5%，K=±10%，M=±20% 32=320Vac，27=275Vac， 第10~11位Digit 10 to 11 外形尺寸代码Dimension code 第12位Digit 12 商标颜色Trademark color 第13位Digit 13 线径代码 Line diameter code 第14~15位Digit 14 to 15 特殊码Special code 7、产品尺寸及性能参数：Product Dimension and Characteristic Data 圣融达料号 SRD P/N 客户料号 Customer P/N MP2224K27C3X69T 备注： 额定 电压 Rated Voltage 275vac 标称 容量 Cap 容量偏差 Tolerance 0.22μF K(±10%） 外形尺寸(mm) Dimension(mm) W ±0.5 T ±0.5 H ±0.5 P ±0.5 d ±0.05 L ≥ 13 6 12 10 0.6 16 SRD 黄壳 直脚编带 孔距12.7 8、品质保证（产品出厂检查）试验： Quality ensuring test (before shipment): 检查项目（每批） Inspection item（each batch） 技术要求 标志正确，清晰可读，无明显损伤，针孔气 泡，引出线无严重损伤。Marking is correct, 外观检查 Appearance inspection clearly readable, No obvious damage, pinhole bubbles, There was no serious damage to the lead. 外形尺寸 Dimensions 按本文件第7条Refer to item 7 电容量 Capacitance 损耗角正切 Dissipation Factor 按本文件第4条Refer to item 4 耐电压 Dielectric strength 绝缘电阻 Insulation resistance 可焊性 Solder ability 按本文件第9.1条Refer to item 9.1 *：耐电压不允许失效Voltage proof failure is not allowed 第 4 页 共 8 页 检查水平IL 接收质量限AQL GB 2828一次正常抽样方案 Ⅱ 1.0 Ⅱ 0.25* S-3 1.0 深圳圣融达科技有限公司 Shenzhen Sincerity Technology Co., Ltd. 9、试验方法及性能试验Test Method And Performance No. 项目 project 9.1 可焊性 Solder ability 上锡面积90％以上 More than 90% of the tin area 初始测量 Initial measurement 电容量capacitance 损耗角正切DF：CR≤1μF,Test frequency：10kHz CR>1μF, Test frequency：1kHz 引出端强度 Terminal strength 性能要求 Performance requirements 外观无可见损伤 There shall be no visible damage 9.2 耐焊接热 Resistance to solder heat 9.3 试验方法（GB/T6346.14-2015) experiment method 方法1method 1 焊料温度Solder temperature：235±5℃ 浸渍时间Immersion time：5.0±0.5s 拉力试验Ual： 拉力： 0.51μF ≤0.005 (1kHz) 耐电压：1000Vdc，60s无击穿或飞弧 绝缘电阻 IR：≥额定值的50% There shall be no visible damage, legible marking ΔC/C ≤5% (relative to the initial value) Increase of tgδ：CR≤1μF Δtgδ≤0.008 (10kHz) CR>1μF Δtgδ≤0.005 (1kHz) Voltage proof：Applying 1000Vdc，60s no breakdown and flashover I.R.: ≥50%of the rated value 第 6 页 共 8 页 深圳圣融达科技有限公司 Shenzhen Sincerity Technology Co., Ltd. NO. 9.5 9.6 9.7 项目 project 稳态湿热 Damp heat steady state 性能要求 Performance requirements 外观无可见损伤，标志清晰， 电容量变化：ΔC/C≤5%， 损耗角正切增加： CR≤1μF ≤0.008 (10kHz) CR>1μF ≤0.005 (1kHz) 耐电压：1000Vdc，60s无击穿或飞弧 绝缘电阻 IR：≥额定值的50% There shall be no visible damage, legible marking ΔC/C ≤5%(relative to the initial value) Increase of tgδ：CR≤1μF Δtgδ≤0.008 (10kHz) CR>1μF Δtgδ≤0.005 (1kHz) Voltage proof：Applying 1000Vdc，60s no breakdown and flashover IR: ≥50% of the rated value 脉冲电压 Pulse Voltage 用监视器监视，有三次或更多次 脉冲波形表示电容器未发生自愈性击穿 3 times or more pluse waves indicate that the capacitor's self-healing breakdown doesn't occur 耐久性 Endurance 外观无可见损伤，标志清晰， 电容量变化：ΔC/C≤10%， 损耗角正切增加： CR≤1μF ≤0.008 (10kHz) CR>1μF ≤0.005 (1kHz) 耐电压：1000Vdc，60s无击穿或飞弧 绝缘电阻 IR：≥额定值的50% There shall be no visible damage, legible marking ΔC/C ≤10% (relative to the initial value) Increase of tgδ： CR≤1μF Δtgδ≤0.008 (10kHz) CR>1μF Δtgδ≤0.005 (1kHz) Voltage proof：Applying1000Vdc，60s no breakdown and flashover IR.: ≥50% of the rated value 第 7 页 共 8 页 试验方法（GB/T6346.14-2015) Test method 温度：40±2℃ 湿度：93（+2/-3）%RH 持续时间：56天 Temperature: 40±2°C Humidity: 93 (+2/-3)% rh Duration: 56 days 每个电容器施加24次相同极性的 脉冲，脉冲间隔时间不少于10S, 脉冲电压峰值CR≤1μF，1.0kV， CR>1μF，1.0/ C R KV Ech capacitor is applied with same polarity pulse for 24 times. the interval between successive discharges shall be more than 10sec. Peak value of pulse voltage is CR≤1μF，1.0kV, CR>1μF，1.0/ C R KV +110℃，1000h 施加电压： 1.25倍额定电压 （50Hz），每隔1h将电压升到 1000VAC，持续时间0.1S +110℃，1000h Applied voltage: 1.25times rated voltage(50Hz), 1h intervals zhe voltage to rise to 1000VAC ,duration 0.1S 深圳圣融达科技有限公司 Shenzhen Sincerity Technology Co., Ltd. 项目 project NO. 性能要求 Performance requirements 9.8 充电和放电 Charging and discharging 9.9 阻燃性试验 Passive flammability 9.10 自燃性试验 Active flammability 电容量变化：ΔC/C≤10%， 损耗角正切增加： CR≤1μF ≤0.008 (10kHz) CR>1μF ≤0.005 (1kHz) 绝缘电阻 IR：≥额定值的50% ΔC/C ≤10%(relative to the initial value) Increase of tgδ： CR≤1μF Δtgδ≤0.008 (10kHz) CR>1μF Δtgδ≤0.005 (1kHz) IR.: ≥50% of the rated value 试验方法（GB/T6346.14-2015) Test method 次数：10000次 充电持续时间：0.5S，放电持续时间：0.5S 充电电压为 2 UR（dc） 充电电阻：220/CR（Ω）或20Ω（取较大者） CR为标称电容量（μF） Number of times: 10,000 times Charging duration: 0.5s，discharge duration: 0.5s Charging voltage is rated voltage Charging resistance: 220/CR(Ω) or 20Ω(whichever is greater)CR is the rated capacitance (μF) 离开火焰后，最大燃烧时间不超过10s， 针焰试验，阻燃等级B,在火焰上 暴露一次Needle flam test: 电容器燃烧的滴落物不应引燃在其下铺 burning resisting type B,exposed one time on 设的棉纸 The flaming time of each capacitor shall not flame 针对电容器体积V（mm3）施加火焰时间 go beyond 10s after it is taken apart from the flame. （s） ≤250 The drop objects of the capacitor shall not 250＜V≤500 500＜V≤1750 ＞1750 burn cotton paper after leaving flame 10 20 30 60 样品用未处理过的纯棉布缠绕至少一层,但不 能多于两层，每一样品应能承受贮能电容器 放电20次；每两次放电之间的间隔应为5s。 Ui=1.0kV U～=UR The specimens shall be individually wrapped in 纱布不燃烧 at least 1,but not more than 2,complete layers of The gauze shall not burn cheesecloth,the cheesecloth shall be untreated pure cotton. Each sample shall be subjected to 20 discharged,the interval between successive discharges shall be 5s. U～=UR Ui=1.0kV 10、波峰焊接（最大焊接温度）Peak Welding (Maximum Welding Temperature) 10.1焊接条件请按照右侧的焊接图表：Welding conditions should follow the welding chart on the right side: 最高温度Tmax 时间Time 预热 焊接锡炉温度 最高温度≦130℃ ≦1min 260±5℃ 5±1s 10.2如需焊接两次，第二次焊接必须等到电容器恢复到常温。 If twice welding is required, the second welding must wait until the capacitor is restored to normal temperature. 10.3插件产品仅适合使用波峰焊接Plug-in products are only suitable for wave soldering 11、包装及运输要求Packaging and transportation requirements 电容器以纸箱包装，应避免雨雪的直接淋浇和机械损伤，并保存在-10℃～+40℃温度下，相对湿度75%以下，应 避免温度剧烈变化，阳光直射和腐蚀性气体，存放期不超出12个月。 Capacitors are packaged in Corrugated box, should be stored at temperatures ranging from - 10 to + 40 C, with relative humidity below 75%, drastic temperature changes, direct sunlight and corrosive gases should be avoided. Storage period should not exceed 12 months 第 8 页 共 8 页
