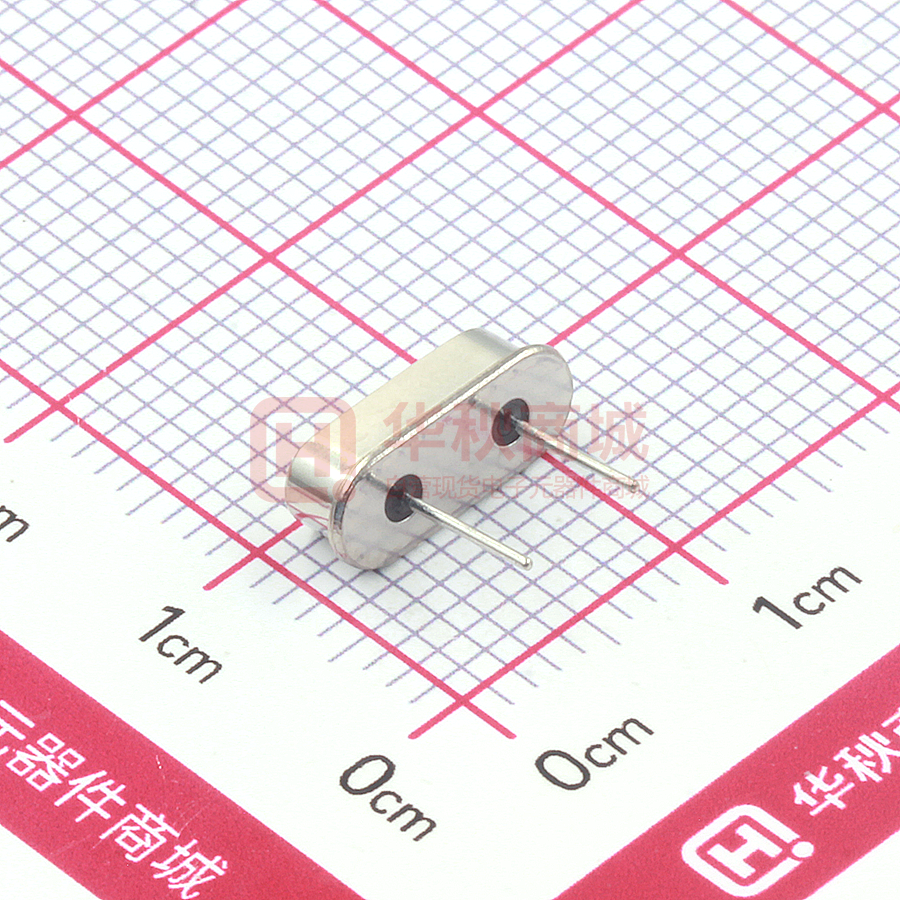

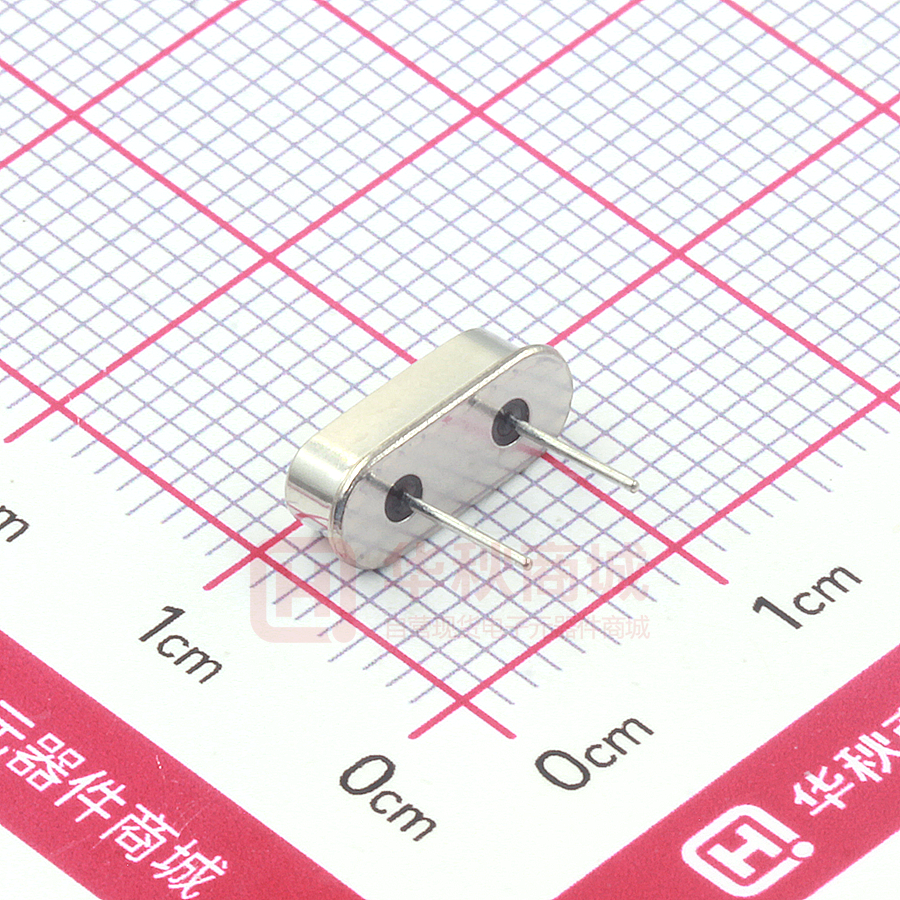

H1OSC-SUG-8.192M

Crystal Unit HC-49US DIP Applications Features Consumers. ‧Standard Frequency: 3.2768~32MHz ‧Industrial Control ‧Dimensions: 11.5 x 4.50 x3.68mm. ‧Through hole type crystal units. ‧A great number of standard frequencies. Specifications（规格参数） Item Nominal Frequency Range（额定频率范围） Vibration Mode（震动模式） Load Capacitance（负载电容） Frequency Tolerance（频率偏差） (at 25℃ ) Frequency Versus Temperature Characteristics（频率-温度特性） Operating Temperature（工作温度） Storage Temperature（储存温度） Shunt Capacitance（静态电容） Level of Drive（激励电平） Aging （老化）(at 25℃ ) Symbol Specifications f_nom 3.2768~32MHz - AT Fundamental CL 12pF, 20pF, or specify f_tol ±10ppm, ±20ppm, or specify f_tem ±20ppm,or specify T_use -20~+70℃,or specify T_stg -40~+85℃ C0 7pF Max DL 1~500μW Max.(100μW typical) f_age ±3ppm/year Max. Equivalent Series Resistance（等效串联电阻(ESR)） HC-49US 3.2768 ~ 4MHz 180 Ω Max. 6 ~ 17MHz 80 Ω Max. 4 ~ 5MHz 120 Ω Max. 7 ~ 10MHz 60 Ω Max. 5 ~ 6 MHz 100 Ω Max. 10 ~ 32MHz 40 Ω Max. Dimensions and Recommended land pattern（外观尺寸及推荐焊盘） Dimensions (Unit: mm) www.yxc.hk 1
