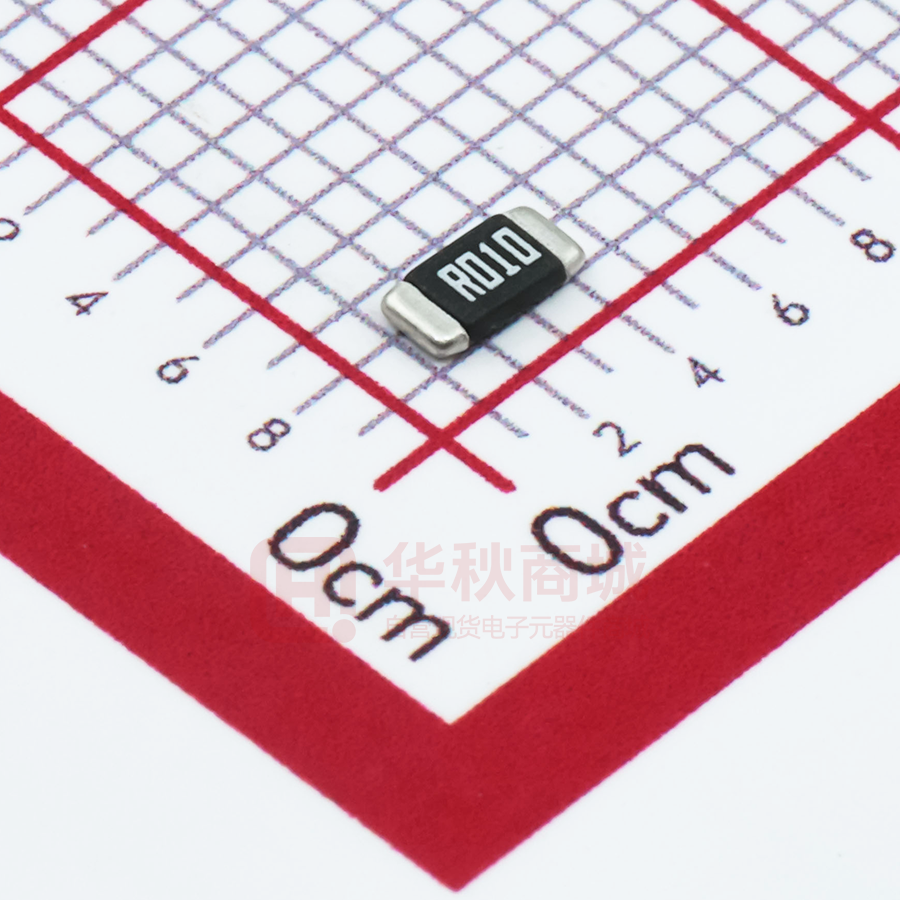

HoLR1206-1W-10mR-1%-75ppm

HoLR1206 封体合金系列规格书 系列号 HoLR 修订日期 2019-04-19 版本号 Ho-A0 规格书 Specification HoLR1206 制造商:深圳市毫欧电子有限公司 适用：本规格书适用于深圳市毫欧电子有限公司封体合金电阻 HoLR1206-75ppm 系列产品选型。  产品特点 Features： 合金芯片，封体工艺，焊接性能良好 高可靠性，高过载能力，产品精度高。 使用温度范围较宽无感型设计 电阻温度系数 TCR×10-6/℃≤75ppm 符合 ROHS 要求和无卤要求  产品名称 Product Name 封体合金电阻  产品型号 Product number Ho LR 1206 1W 5mR 1% 75ppm 制造商 产品系列 封装 额定功率(W) 阻值(mR) 精度(%) 温度系数 TCR（ppm） Ho 毫欧电子 LR 合金 1206 1 1~50 ±1 ±5 ≤75 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-28153546 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLR1206 封体合金系列规格书  系列号 HoLR 修订日期 2019-04-19 版本号 Ho-A0 产品尺寸 Product Size L 010 W T C C 单位：mm  型号 阻值 L W C T HoLR1206 1mR~50mR 3.2±0.2 1.6±0.2 0.5±0.2 0.7±0.2 电气参数 Electrical parameter 额定功率 Rated power  1W 阻值范围 Resistance range 1mR~50mR 最大额定电流 Max.Rated Current 31.62A 准确度等级 AccuracyClass 1%、2%、5% 电阻温度系数 T.C.R ( ppm / ℃ ) ≤75 工作温度范围 Operating Temperature Range -55℃~+155℃ 功率曲线 Power curve 操作温度范围 - 55 ～+155 ℃电阻温度达到 100℃时降功率示意图 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-28153546 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLR1206 封体合金系列规格书  系列号 HoLR 修订日期 2019-04-19 版本号 Ho-A0 额定电流计算公式 The rated current is calculated by the following Formu I :Rated Current (A) P:Rated Power (W) R:Resistance Value (Ω)  建议焊盘尺寸 Recommended Solder Pad Dimension 单位：mm A 阻值 L 1mR~10mR 1.2 11mR~20mR 1.8 21mR~50mR  B 4.7 1.8 2.2 建议焊接参数 / Recommended Customer Soldering Parameters 预热: 150 to 180 ℃, 90±30秒 ， 焊接区 : 230℃ 或更高 , 30±10 秒 峰值: 260±5℃,5秒. Time (sec) 回流焊曲线图 波峰焊曲线图 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-28153546 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLR1206 封体合金系列规格书   系列号 HoLR 修订日期 2019-04-19 版本号 Ho-A0 彩带尺寸 Ribbon size(Unit:mm) A B W F E P1 P2 P0 D0 T 2.0±0.2 3.6±0.2 8±0.2 3.5±0.05 1.75±0.1 4.0±0.1 2±0.05 4±0.05 Φ 1.55+0.1 1.05±0.15 可靠性测试 Reliability Tests Reference standard Test Items Temperature Coefficient IEC60115-1-4.8 JIS-C5201-4.8 of Resistance Condition of Test +25℃ ~ +125℃ Test Limits Refer 4.0 Load Life IEC60115-1-4.25.1 JIS-C5201-4.25.1 1000hours at rated power, 70℃, < ±1% 1.5hours “ON”, 0.5hour “OFF” Short Time Overload IEC60115-1-4.13 JIS-C5201-4.13 5 X rated power for 5s < ±1% Moisture no Load IEC60115-1- 4.24.2.1a) JIS-C5201- 4.24.2.1a) 85℃, 85%RH, 1000hrs < ±1% Temperature cycle IEC60115-1-4.19 JIS-C5201-4.19 -55℃ & +155℃, 100cycle, 15min per extreme condition < ±1% Resistance to Soldering Heat IEC60115-1-4.18 JIS-C5201-4.18 260±5℃ for 10±1 sec < ±0.5% Solderability IEC60115-1-4.17 JIS-C5201-4.17 245±5℃, 2±0.5sec At least 95% of surface area of electrode shall be covered with new solder IEC60115-1- 4.23.2 155℃, 1000hrs < ±1% Low Temperature Storage EC60115-1- 4.23.4 JIS-C5201-4.23.4 -55℃, 1000hrs 100 MΩ High Temperature Exposure JIS-C5201-4.23.2 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-28153546 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLR1206 封体合金系列规格书  HoLR 修订日期 2019-04-19 版本号 Ho-A0 卷轴规格 Reel Specification ΦA 180+0/-3  系列号 ΦB 60±1 ΦC 13±1 W 9±1 T 11.4±1 顶盖胶带的剥离强度 Peeling Strength of Top Cover 试验条件：剥离速度为 300mm / min 时为 0.1~0.7N 储藏条件：温度：5℃~35℃，湿度：40％~75％  包装方式 Packing 编带盘装：5000PCS/盘 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-28153546 | 传真: 0755-22630181 | 网址: www.moolee.com.cn
