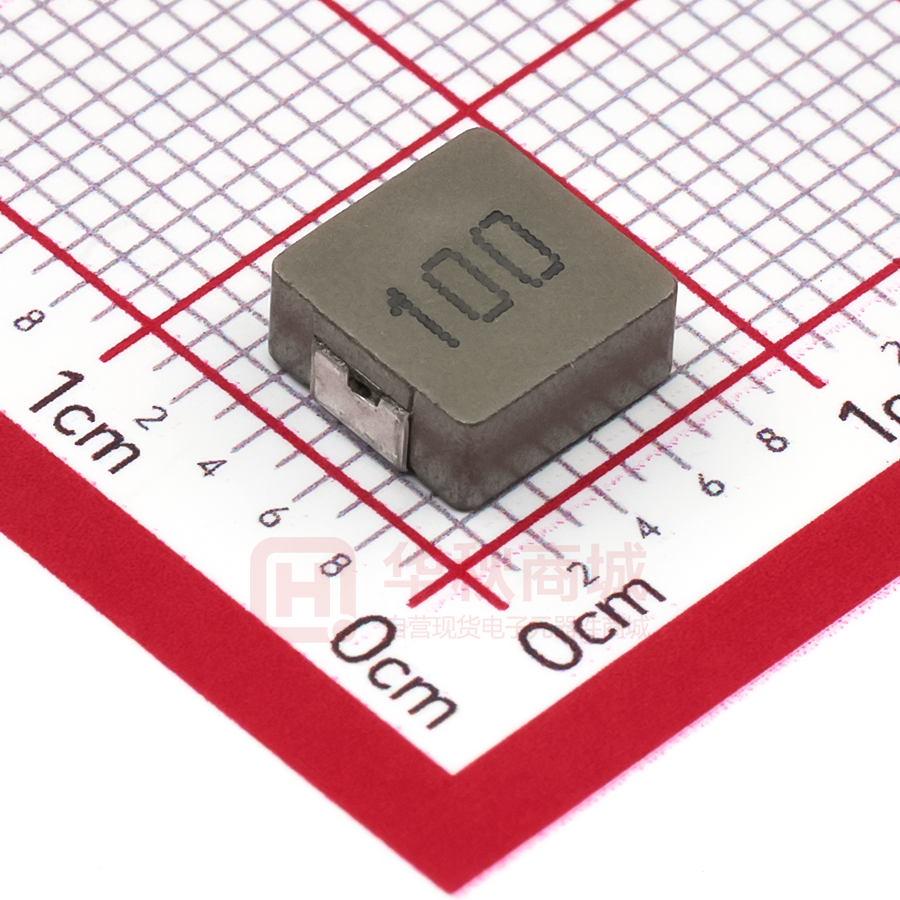

HA0630-100MTA00

承 认 书 APPROVAL SHEET 客 户 名 称: Customer 功率电感器 Power Inductor 产 品 名 称: Part Name 客 户 料 号： Customer P/N 物 料 描 述： Material description 产 品 规 格: HA0630-A00 Series Specification 版 本 号： 21.01 Version No. 日 期： 2021-6-4 DATE 制造 客户 Manufacturer Customer 拟制 审核 确认 检验 审核 批准 Draft by Checked by Approve by Check by Checked by Approval by 唐程华 冯东梅 冯东梅 履历表 Resume 版本 Ver. No. 修 改 明 细 Modify Details 修改 Reviser 日期 Date 21.01 首次发行 Initial issue 唐程华 2021-6-4 Page 1 of 10 目 录 TABLE OF CONTENTS 1 适用范围 Scope 2 型号表示办法 How To Order 3 尺寸与结构 External Dimensions and Structural Diagram 4 测试条件 Testing conditions. 5 工作温度范围 Operating Temperature Range 6 电气性能 Performance Specification 7 可靠性 Reliability Data 8 包装 Package 9 环保情况说明 Environmental Protection Statement 10 推荐使用的焊接曲线 Recommended soldering profile 11 清洗 Cleaning 12 贮存方法 Storage Methods 13 使用注意事项 Precautions For Use Page 2 of 10 1. 适用范围 Scope. 本规格书适用于 HA0630-A00 系列贴片功率电感器。 This specification applies to the HA0630-A00 series of SMD power inductors. 2. 型号表示办法 How To Order. HA ① 0630 - ② 220 ③ □ A □□ ⑥ ⑦ T ④ ⑤ ①产品代号，Product symbol，HA 一体成型号电感 Molding inductors. ②尺寸代码，Dimension code, 长度与厚度， Length and thickness. ③电感量标称值，Inductance，1R0→1.0µH，100→10µH，101→100µH. ④电感量公差代码，Tolerance code， N ±30%，M ±20%. ⑤包装代码，T-编带卷盘；Packing code: T-Tape & reel. ⑥材质代码，Material code， A--合金粉 Alloyed powder，H-- 羟基铁粉 Hydroxyl iron powder. ⑦内部代码，Internal code，00-标准品 Standard product，01~99-定制品 custom product. 3. 尺寸与结构 External Dimensions and Structural Diagram. 单位 Unit：mm 3.1. 尺寸 External Dimensions Marking RECOMMENDED LAND PATTERNS 顶部印字 Marking：1.0µH→1R0，10µH→100，100µH→101，1000µH→102 A B C MAX MAX MAX 7.6 7.0 3.2 D E F 3.0±0.3 1.6±0.3 1.6±0.3 G H I 指推荐的 PCB 焊盘尺寸 Page 3 of 10 G H I Typical Typical Typical 3.5 3.6 2.4 3.2. 结构图 Structural drawing： 磁芯 Core 标记 Marking No. 部位 Component 材料 Material ① 磁芯 Core 金属材料 Metal material ② 线圈 Winding 漆包线 Enamelled Wire H class ③ 电极片 Base 镀锡铜片 Phosphor bronze ④ 粘结剂 Glue 环氧树脂 线圈 Winding 电极 Electrode Epoxy ⑤ 印字 Marking 油墨 INK 4. 测试条件 Testing conditions. 4.1. 除非另有规定，否则在以下条件下测试. Unless otherwise specified 温度：常温 Temperature : Ordinary Temperature 20±15 ℃ 湿度：常湿 Humidity: Ordinary Humidity 65±20 % RH 4.2. 当对测量结果有疑问时 In case of doubt 温度 Temperature 20±2 ℃ 湿度 Humidity 65±5 % RH 大气压 Atmospheric Pressure 86 to 106 kPa 4.3. 测试示意图 Test schematic diagram. LCR METER LCUR LPOT HPOT HCUR Thermometer LCUR LPOT HPOT HCUR DC Bias Current Source LCUR LCR METER LCUR LPOT LPOT HPOT HCUR + Inductor HPOT HCUR Thermocouple Inductor Ls & RDC test schematic diagram Isat & Irms test schematic diagram 5. 工作温度范围 Operating Temperature Range -40℃～+125℃,包括自身发热。Including self-heating. Page 4 of 10 - 6. 电气性能 Performance Specification 6.1. 电气特性 Electrical characteristics 客户料号 风华型号 电感量 直流电阻 饱和电流 温升电流 印字 Customers Fenghua Inductance Direct Current Saturation Temperature Marking Part No. Part No. Resistance Current Rise Current Ls RDC Isat Irms (µH) (mΩ) (A) (A) HA0630-R33MTA00 0.33 ±20% 4.0 Max 25.00 21.00 R33 HA0630-R47MTA00 0.47 ±20% 5.3 Max 20.00 15.00 R47 HA0630-R68MTA00 0.68 ±20% 6.0 Max 17.00 14.00 R68 HA0630-1R0MTA00 1.00 ±20% 10.0 Max 18.00 7.00 1R0 HA0630-1R5MTA00 1.50 ±20% 15.0 Max 13.00 7.50 1R5 HA0630-2R2MTA00 2.20 ±20% 20.0 Max 10.80 7.50 2R2 HA0630-3R3MTA00 3.30 ±20% 30.0 Max 10.00 6.00 3R3 HA0630-4R7MTA00 4.70 ±20% 40.0 Max 8.10 4.50 4R7 HA0630-6R8MTA00 6.80 ±20% 60.0 Max 6.00 4.00 6R8 HA0630-8R2MTA00 8.20 ±20% 70.0 Max 5.40 3.60 8R2 HA0630-100MTA00 10.00 ±20% 68.0 Max 5.00 3.20 100 HA0630-150MTA00 15.00 ±20% 130.0 Max 4.00 3.00 150 HA0630-220MTA00 22.00 ±20% 200.0 Max 3.00 2.00 220 HA0630-330MTA00 33.00 ±20% 240.0 Max 2.50 2.00 330 HA0630-470MTA00 47.00 ±20% 390.0 Max 2.00 1.00 470 Isat：指使电感量比初始值下降约 30%的电流值，加载电流的时间 1 秒以内。 The DC current at which the inductance drops approximate 30% from its value without current, Load current time within1 s. Irms: 指使电感器表面温度上升 40℃的电流值。 The DC current is inductor surface temperature to rise by 40℃. 6.2. 测试条件与仪器 Test condition & equipment： 项目 Item 测试条件 Test condition 测试仪器 Test equipment 电感量 Ls 100KHz/1V HP4263B\IM3532-50 or equivalent 直流电阻 RDC 直流电 HP4263B\RM3545 or equivalent 饱和电流 Isat 100KHz/1V Microtest 6379 & 6220 or equivalent 温升电流 Irms ambient temperature 20℃ Microtest 6379 & 6220 or equivalent direct-current Page 5 of 10 7. 可靠性 Reliability Data 序号 No. 7.1 7.2 项目 Items 绝缘电阻 Insulation Resistance 可焊性 Solderability 耐焊接热 7.3 7.4 7.5 7.6 Resistance to Soldering Heat 端子强度 Adhesion of terminal electrode 要求 Requirements 试验方法及备注 Test Methods and Remarks ≥1MΩ 在电感器线圈和磁芯之间施加 30 V 直流电压保持 5 s。 30 V DC between inductor coil and core for 5 seconds. 电极面 95%以上覆盖新的焊料。 95% or more of electrode area shall be coated by new solder. 在 245 ℃±5 ℃ 熔 融 的 焊 锡 （96.5Sn/3.0Ag/0.5Cu）中浸 5 s±1 s。 Dip pads in flux and dip in solder pot (96.5Sn/3.0Ag/0.5Cu) at 245 ℃±5 ℃ for (5±1) seconds. 外观无可见机械损伤； 电感量变化率：±10%以内。 No visible mechanical damage. Inductance change: Within ±10% 在 260 ℃±5 ℃ 熔 融 的 焊 锡 （96.5Sn/3.0Ag/0.5Cu）中浸 10 s±1 s。 Dip pads in flux and dip in solder pot (96.5Sn/3.0Ag/0.5Cu) at 260℃±5 ℃ for (10±1) seconds. 将电感器用 260 ℃±5 ℃，20 s±5 s 焊在 元件的端子与本体结合无松动、无 带有 0.3 mm 厚锡膏的基板上，然后用冶 具垂直电极面方向加压 脱落。 10 N，10 s ±1 s。 Strong bond between the pad Inductors shall be subjected to 260 ℃ ±5 ℃ for 20 s±5 s Soldering and the core, without come off in the base whit 0.3mm solder. And then aplomb electrode way plus tax PC board. 10 N for 10 ± 1s seconds. 耐高温 High temperature 外观无可见机械损伤； 电感量变化率：±10%以内。 No visible mechanical damage. Inductance change: Within ±10% 温度+125 ℃± 2 ℃,时间 1000+24 0 h，在室 温下放置 2 小时后、48 小时内测试。 Temperature 125 ℃ ± 2 ℃, time 1000 +24 0 h,Test within 48 hours after 2 hours of placement at room temperature 耐低温 Low temperature 外观无可见机械损伤； 电感量变化率：±10%以内。 No visible mechanical damage. Inductance change: Within ±10% 温度-40 ℃ ±2 ℃，时间 1000+24 0 h；在室 温下放置 2 小时后、48 小时内测试。 Temperature -40 ℃ ± 2 ℃, time 1000+24 0 h; Test within 48 hours after 2 hours of placement at room temperature Page 6 of 10 （续上表 Continue on the table） 序号 No. 项目 Items 要求 Requirements 试验方法及备注 Test Methods and Remarks 7.7 温度循环 Temperature Cycling 外观无可见机械损伤； 电感量变化率：±10%以内。 No visible mechanical damage. Inductance change: Within ±10% 7.8 温度特性 Temperature characteristic 电感量变化率 Pc-b,Pc-d 不超过 ±20%。 Inductance change Pc-b,Pc-d: Within ±20% 外观无可见机械损伤； 电感量变化率：±10%以内。 7.9 恒定湿热 Constant damp heat 7.10 高温负载 （寿命） High-temperature load (Life-span) No visible mechanical damage. Inductance change: Within ±10% 外观无可见机械损伤； 电感量变化率：±10%以内。 No visible mechanical damage. Inductance change: Within ±10% Page 7 of 10 (-40±3） ℃,时间(30±3) min ↔ (125℃±2) ℃/(30±3) min，转换时间(2~3) min, 循环 32 次；在室温下放置 2 小时后、48 小时内 测试。 The test sample shall be placed at (-40±3)℃ and (125±2)℃ for (30±3) min, different temperature conversion time is 2~3 minutes. The temperature cycle shall be repeated 32 cycles. Test within 48 hours after 2 hours of placement at room temperature. a：+20 ℃ （30~45） min → b: -40 ℃ （30~45） min → c: +20 ℃ （30~45） min → d: +125 ℃ （30~45） min → e: +20 ℃ （30~45） min Pc -b = Lb − Lc Ld − Lc ×100% ； Pc -d = × 100% Lc Lc 将电感器放置在于湿度(90~95)%RH,温度 60 ℃±2 ℃的环境中存放 1000+24 0 h，在室温下放 置 2 小时后、48 小时内测试。 Place inductors in humidity (90~95)%RH, 60 ℃ ± 2 ℃ temperature 1000+24 Test within 48 0 h, hours after 2 hours of placement at room temperature. 温度 85 ℃±2℃，时间 1000+24 0 h,施加额定电流， 在室温下放置 2 小时后、48 小时内测试。 Temperature 85 ℃ ± 2 ℃, Time 1000+24 Apply 0 h， a rated current,Test within 48 hours after 2 hours of placement at room temperature. 8. 包装 Package 8.1. 载带尺寸 Tape Dimension(单位：毫米 Unit:mm) P0 T B0 W F D E P2 D1 P A0 K0 W A0 B0 D D1 E F K0 P0 P2 P T 16±0.5 7.0±0.3 7.0±0.3 1.5±0.3 1.5±0.3 1.75±0.3 7.5±0.3 3.3±0.2 4.0±0.3 2.0±0.3 12.0±0.2 0.35±0.10 a b 680 680 680 680 680 680 680 680 8.2. 供料方向 Direction of feed(单位：毫米 Unit:mm) c Direstion of feed 供料方向 D 底部视图 A B C D a b c 330 Typical 100 Typical 13 Typical 16.4 Typical 空带 Blank portions 装元件 Chip cavity 引带 Leader 8.3. 包装数量 Packing quantity 卷盘 Reel 纸盒 Box (PCS) (PCS) 纸箱 Carton （PCS） 1,500 6,000 12,000 8.4. 剥离力要求 Peeling required 8.4.1. F 力大小 F force：10～130g； 8.4.2. 面带剥离速度 Peeling speed：300mm/min±10%； 8.4.3. 面带剥离角度 Peeling angle：165°～180°。 9. 环保情况说明 Environmental Protection Statement RoHS 指令：本公司产品符合 RoHS 指令。 Response to RoHS directive：Our products are RoHS compliance. Page 8 of 10 10. 推荐使用的焊接曲线 Recommended soldering profile 10.1. 本产品建议使用回流焊接法。 Applicable soldering process to the products is reflow soldering. 10.2. 焊接材料 Soldering Materials ⑴焊料 Solder：Sn-3.0Ag-0.5Cu ⑵助焊剂：使用松香基助焊剂，禁止使用卤化物含量超过 0.2wt%的强酸性助焊剂和水溶性助焊剂。 Flux: Use rosin-based flux, but not strongly acidic flux (with chlorine exceeding 0.2 wt%). Do not use water-soluble flux. 10.3. 焊接曲线 Soldering Profile 10.4. 烙铁焊接 Soldering Iron 使用烙铁进行返修时要求在 150℃下预热至少 1 分钟，不能直接用焊头接触磁体，返修焊接条件如下： Reworking with electric soldering iron must preheating at 150℃ for 1 minute is required, and do not directly touch the core with the tip of the soldering iron. The reworking soldering conditions are as follows: 10.4.1. 烙铁头温度 Temperature of soldering iron tip：350℃； 10.4.2. 烙铁输出功率 Soldering iron power output：≤30W； 10.4.3. 烙铁头直径 Diameter of soldering iron end：≤1.0mm； 10.4.4. 焊接时间 Soldering time：
