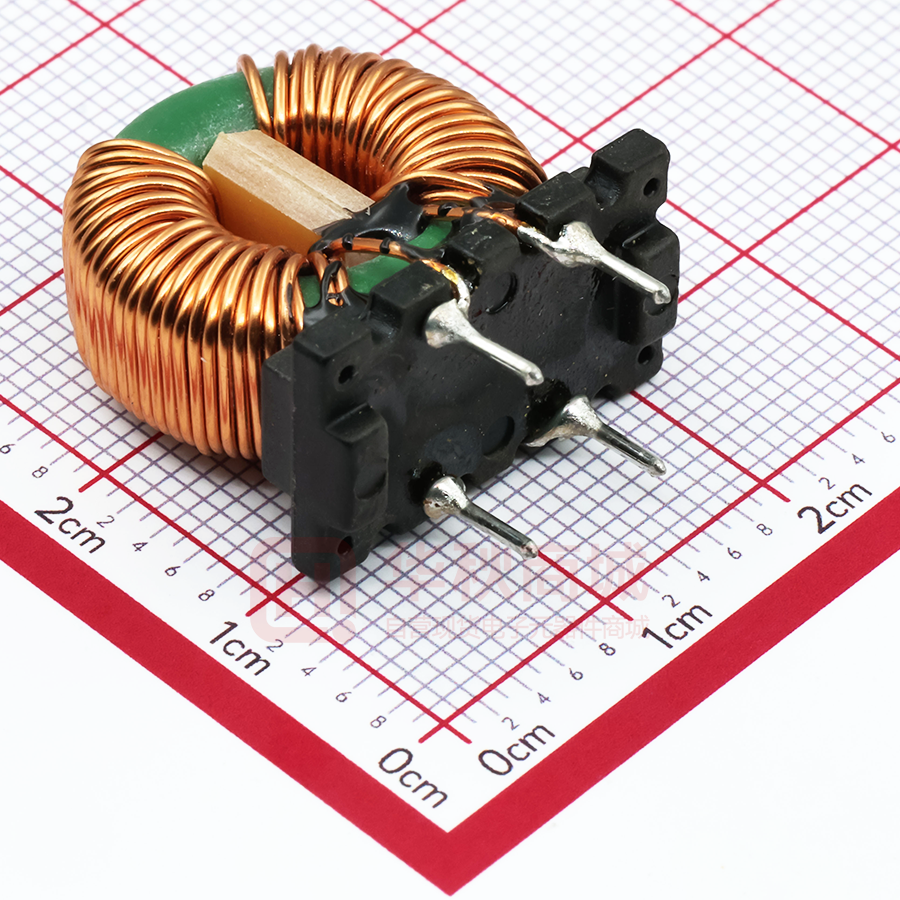

PDMCAT18107-153MLB

製品規格書 A2.0 SPECIFICATION FOR APPROVAL 產品編碼 測試設備 PDMCAT1386-221413series P/N 產品系列 測試頻率 共模电感 Series 客戶名稱 Keysight:E4991B Chroma:16502 3302 TEST INSTRUMENT 1KHZ / 0.3V TEST FREQUENCY : Customer 客戶編碼 : Customer P/N 產品系列 Series 產品編碼 Supplly P/N 發版號 Version 承認日期 Endorsement Date 備註 共模电感 : Common Mode Line Chokes : PDMCAT1386-221413series : A2.0 : 2022-4-10 : Note 客戶承認 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co. LTD 製作 APPROVED 審查 CHECKED 確認 PREPARED Customer Approval Ben Yuki Peter 客戶簽章 Page 1 / 10 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co., LTD 深圳市寶安區石岩三聯工業區B棟311 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 http://www.prodtech.cn/ 修訂記錄 A2.0 REVISION RECORD 產品編碼 P/N 產品系列 Series PDMCAT1386-221413series 測試頻率 共模电感 Version REVISON ITEM A2.0 First Version 測試設備 TEST INSTRUMENT TEST FREQUENCY BEFORE REVISON Keysight:E4991B Chroma:16502 3302 1KHZ / 0.3V AFTER REVISON DATE 2022-4-10 Page 2 / 10 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co., LTD 深圳市寶安區石岩三聯工業區B棟311 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 http://www.prodtech.cn/ 電氣特性 A2.0 ELECTRICAL CHARACTERISTICS 測試設備 PDMCAT1386-221413series 產品編碼 P/N 產品系列 測試頻率 共模电感 Series 封裝尺寸 Keysight:E4991B Chroma:16502 3302 TEST INSTRUMENT 1KHZ / 0.3V TEST FREQUENCY (mm) Dimension 正视图 侧视图 底视图 front view side view bottom view PIN4 PIN1 PIN2 PIN1 封装尺寸 Dimension 系列 Series 1386 MPQ A B C D D1 D2 L pcs/盒 17 Max 18 Max 9.6 Max 0.5±0.05 10.0 Ref 5.0 Ref 4.0 Min 300 編碼解釋 Code interpretation PDMCAT 類別碼 1386 尺寸系列 102 感值 Category code Dimension Inductance M 精度 Tolerance L 立式 Vertical type 電氣參數 Electrical Characteristics @ 25 ℃ Ambient Temperture 產品編碼 P/N PDMCAT1386-102ML PDMCAT1386-222ML PDMCAT1386-472ML PDMCAT1386-103ML PDMCAT1386-153ML PDMCAT1386-203ML © 感值 精度 Inductance Tolerance N1/N2 mH 1 2.2 4.7 10 15 20 N1/N2 Min（mH） 0.8 1.8 4 8 12 16 DCR 额定电流 rated current mΩ Max 20 30 70 140 180 230 A △T≈40℃ 3 3 2 1 1 1 耐壓 HI-POT N1/N2 N1~C/N2~C AC 1.5KV AC1.5KV AC/60Hz 1mA 3Sec AC/60Hz 1mA 3Sec 規格參數基於環境溫度25℃取得 All test Data is referenced to 25℃ ambient © 電感工作環境溫度 : -25℃ ~ 105℃ Operating temperature range -25 °C to +105 °C © 加載額定電流會使電感溫度上升大約 40℃ (電感初始溫度+上升溫度=電感最終溫度） Typical rated currentt would cause an approximately △T of 40℃ © 務必考慮最終的產品設計，元器件佈局，線路板走線，以及使用環境過程中，電感最終溫度不得超過105℃ The operating temperature of inductance do not exceed 105℃ © 使用電感時，請查閱第9頁注意事項 The announcements is on page 10 Page 3 / 10 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co., LTD 深圳市寶安區石岩三聯工業區B棟311 更多规格请访问谱罗德官方网 站下载或者扫描二维码通过微信 小程序获取 http://www.prodtech.cn/ 電氣特性 A2.0 ELECTRICAL CHARACTERISTICS 測試設備 PDMCAT1386-221413series 產品編碼 P/N 產品系列 測試頻率 共模电感 Series 封裝尺寸 Keysight:E4991B Chroma:16502 3302 TEST INSTRUMENT 1KHZ / 0.3V TEST FREQUENCY (mm) Dimension 正视图 侧视图 底视图 front view side view bottom view PIN4 PIN1 PIN1 PIN2 封装尺寸 Dimension 系列 Series 16128 MPQ A B C D D1 D2 L pcs/盒 22 Max 22 Max 14 Max 1.0±0.1 7.5 Ref 9.0 Ref 5.0 Min 180 編碼解釋 Code interpretation PDMCAT 類別碼 16128 尺寸系列 102 感值 Category code Dimension Inductance M 精度 Tolerance L 立式 B 带底座 Vertical type Base 電氣參數 Electrical Characteristics @ 25 ℃ Ambient Temperture 產品編碼 P/N PDMCAT16128-102MLB PDMCAT16128-202MLB PDMCAT16128-502MLB PDMCAT16128-103MLB PDMCAT16128-153MLB PDMCAT16128-203MLB © 感值 精度 Inductance Tolerance N1/N2 mH 1 2 5 10 15 20 N1/N2 Min（mH） 0.8 1.8 4.5 9 13.5 18 DCR 额定电流 rated current mΩ Max 14 25 40 60 80 130 A △T≈40℃ 9 6 5 3.5 3 2.5 耐壓 HI-POT N1/N2 N1~C/N2~C AC 1.5KV AC1.5KV AC/60Hz 1mA 3Sec AC/60Hz 1mA 3Sec 規格參數基於環境溫度25℃取得 All test Data is referenced to 25℃ ambient © 電感工作環境溫度 : -25℃ ~ 105℃ Operating temperature range -25 °C to +105 °C © 加載額定電流會使電感溫度上升大約 40℃ (電感初始溫度+上升溫度=電感最終溫度） Typical rated currentt would cause an approximately △T of 40℃ © 務必考慮最終的產品設計，元器件佈局，線路板走線，以及使用環境過程中，電感最終溫度不得超過105℃ The operating temperature of inductance do not exceed 105℃ © 使用電感時，請查閱第9頁注意事項 The announcements is on page 10 Page 4 / 10 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co., LTD 深圳市寶安區石岩三聯工業區B棟311 更多规格请访问谱罗德官方网 站下载或者扫描二维码通过微信 小程序获取 http://www.prodtech.cn/ 電氣特性 A2.0 ELECTRICAL CHARACTERISTICS 測試設備 PDMCAT1386-221413series 產品編碼 P/N 產品系列 測試頻率 共模电感 Series 封裝尺寸 Keysight:E4991B Chroma:16502 3302 TEST INSTRUMENT 1KHZ / 0.3V TEST FREQUENCY (mm) Dimension 正视图 侧视图 底视图 front view side view bottom view PIN4 PIN1 PIN2 PIN1 封装尺寸 Dimension 系列 Series 18107 MPQ A B C D D1 D2 L 23 Max 24 Max 15 Max 1.0±0.1 7.5±0.5 9.0±0.5 4.0 Min pcs/盒 152 編碼解釋 Code interpretation PDMCAT 類別碼 18107 尺寸系列 102 感值 Category code Dimension Inductance M 精度 Tolerance L 立式 B 带底座 Vertical type Base 電氣參數 Electrical Characteristics @ 25 ℃ Ambient Temperture 產品編碼 P/N PDMCAT18107-102MLB PDMCAT18107-202MLB PDMCAT18107-502MLB PDMCAT18107-103MLB PDMCAT18107-153MLB PDMCAT18107-203MLB PDMCAT18107-303MLB © 感值 精度 Inductance Tolerance N1/N2 mH 1 2 5 10 15 20 30 N1/N2 Min（mH） 0.9 1.8 4.5 9 13.5 18 27 DCR 额定电流 rated current mΩ Max 9 16 30 60 80 100 150 A △T≈40℃ 10 8 6 4.5 3.5 3 2.5 耐壓 HI-POT N1/N2 N1~C/N2~C AC 1.5KV AC1.5KV AC/60Hz 1mA 3Sec AC/60Hz 1mA 3Sec 規格參數基於環境溫度25℃取得 All test Data is referenced to 25℃ ambient © 電感工作環境溫度 : -25℃ ~ 105℃ Operating temperature range -25 °C to +105 °C © 加載額定電流會使電感溫度上升大約 40℃ (電感初始溫度+上升溫度=電感最終溫度） Typical rated currentt would cause an approximately △T of 40℃ © 務必考慮最終的產品設計，元器件佈局，線路板走線，以及使用環境過程中，電感最終溫度不得超過105℃ The operating temperature of inductance do not exceed 105℃ © 使用電感時，請查閱第9頁注意事項 The announcements is on page 10 Page 5 / 10 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co., LTD 深圳市寶安區石岩三聯工業區B棟311 更多规格请访问谱罗德官方网 站下载或者扫描二维码通过微信 小程序获取 http://www.prodtech.cn/ 電氣特性 A2.0 ELECTRICAL CHARACTERISTICS 測試設備 PDMCAT1386-221413series 產品編碼 P/N 產品系列 測試頻率 共模电感 Series 封裝尺寸 Keysight:E4991B Chroma:16502 3302 TEST INSTRUMENT 1KHZ / 0.3V TEST FREQUENCY (mm) Dimension 正视图 侧视图 底视图 front view side view bottom view PIN1 PIN4 PIN1 PIN2 封装尺寸 Dimension 系列 Series 221413 MPQ A B C D D1 D2 L pcs/盒 28 Max 31 Max 18.5 Max 1.0±0.05 10.0±0.5 12.0±0.5 4.0 Min 96 編碼解釋 Code interpretation PDMCAT 類別碼 221413 尺寸系列 102 感值 Category code Dimension Inductance M 精度 Tolerance L 立式 B 带底座 Vertical type Base 電氣參數 Electrical Characteristics @ 25 ℃ Ambient Temperture 產品編碼 P/N PDMCAT221413-102MLB PDMCAT221413-202MLB PDMCAT221413-502MLB PDMCAT221413-103MLB PDMCAT221413-203MLB PDMCAT221413-303MLB © 感值 精度 Inductance Tolerance N1/N2 mH 1 2 5 10 20 30 N1/N2 Min（mH） 0.8 1.6 4 8 16 27 DCR 额定电流 rated current mΩ Max 10 15 28 55 100 120 A △T≈40℃ 17 14 9.5 7 4.5 4 耐壓 HI-POT N1/N2 N1~C/N2~C AC 1.5KV AC1.5KV AC/60Hz 1mA 3Sec AC/60Hz 1mA 3Sec 規格參數基於環境溫度25℃取得 All test Data is referenced to 25℃ ambient © 電感工作環境溫度 : -25℃ ~ 105℃ Operating temperature range -25 °C to +105 °C © 加載額定電流會使電感溫度上升大約 40℃ (電感初始溫度+上升溫度=電感最終溫度） Typical rated currentt would cause an approximately △T of 40℃ © 務必考慮最終的產品設計，元器件佈局，線路板走線，以及使用環境過程中，電感最終溫度不得超過105℃ The operating temperature of inductance do not exceed 105℃ © 使用電感時，請查閱第9頁注意事項 The announcements is on page 10 Page 6 / 10 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co., LTD 深圳市寶安區石岩三聯工業區B棟311 更多规格请访问谱罗德官方网 站下载或者扫描二维码通过微信 小程序获取 http://www.prodtech.cn/ 特性 A2.0 CHARACTERISTICS 產品編碼 測試設備 PDMCAT1386-221413series P/N 產品系列 測試頻率 共模电感 Series Keysight:E4991B Chroma:16502 3302 TEST INSTRUMENT 1KHZ / 0.3V TEST FREQUENCY 電路結構 Connections ◎ 电感使用3.0mm隔板，符合UL508隔离要求 ◎ 电感内置兩组线圈 Inductor Contents Two (2) Set(s) of Coil used epoxy board 3.0mm,Up to UL508 rule ◎ 查看电感铜线线径请联系谱罗德索取单颗规格书 To check the diameter of copper wire, please contact PROD 內部構造 Internal Structure 材料 材質規格 製造商 ITEM Material Manufacturer 1 磁芯/Core T1386 /16128/18108/221413 YUFENG(或等同廠商規格) N.A 2 漆包線/Wire 2UEW+F 155℃ PACIFIC(或等同廠商規格) N.A 3 隔板/Partition T=3.0mm SUNSHINE(或等同廠商規格) N.A 3 底座/Base 13x7/22x12/24x17 YANGYU(或等同廠商規格) N.A 4 助焊剂/Flux LD-007 LEDA(或等同廠商規格) N.A 5 锡条/Sn LEAD FREE SOLDER CHENGNAN(或等同廠商規格) N.A 6 凡立水/Varnish C-2020 T-30 TAL CHEMICAL(或等同廠商規格) N.A NO. UL NO. 焊接溫度（推荐） Recommended Soldering Temperature Graph ℃      A B C D E   260℃ 230℃ 10 Sec 150℃ 60~240 Sec  Page 7 / 10 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co., LTD 深圳市寶安區石岩三聯工業區B棟311 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 http://www.prodtech.cn/ 包装 A2.0 PACKING 產品編碼 PDMCAT1386-221413series P/N 產品系列 Keysight:E4991B Chroma:16502 3302 測試頻率 共模电感 Series 測試設備 TEST INSTRUMENT 1KHZ / 0.3V TEST FREQUENCY 内盒包装 MPQ packaging 珍珠棉 内盒 内盒 pearl wool inner box inner box Label 系列 series 1386 16128 18107 221413 MPQ 300 Pcs 180 Pcs 152 Pcs 96 Pcs 外箱 full container load 内盒 整箱 整箱 inner box full container load full container load 整箱数量 full container load 系列 1386 16128 18107 221413 装箱数量 3000pcs 1800pcs 1520pcs 960pcs package quantity Page 8 / 10 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co., LTD 深圳市寶安區石岩三聯工業區B棟311 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 http://www.prodtech.cn/ 注意事項 使用本產品時，請注意以下事項 © 產品保存期限為12個月，保存條件：溫度5~40℃，濕度10~75%RH以內，超過保存期限可能會使 產品端子電極發生氧化。 © 請勿在極端環境下使用和保存（高鹽，強酸，強鹼，強輻射等）。 © 產品焊接前，請進行預熱；預熱溫度與焊接溫度之間溫差建議控制在150℃以內。 © 產品焊接後需重新拆卸焊接修正時，請遵循規格書規定的條件範圍；過高的加熱溫度以及反復的拆 卸可能會導致產品失效。 © 產品請勿接觸清洗劑，酒精等液體，這會侵蝕產品本體，從而導致產品失效。 © 產品焊接到線路板後，請注意不可因線路板整體變形或局部變形而施加給電感剩餘應力，這可能 會導致電感發生破裂，脫落，以致失效。 © 產品通電後溫度會隨電流的增大而上升，設計時請務必考慮留有餘量。 © 過高的靜電會對產品產生永久性損害，請注意靜電防護。 © 產品通電過程請勿觸摸產品任何部位，防止觸電。 © 本產品作為磁性產品，設計時請務必考慮周邊元器件與本產品可能產生的相互影響。 © 本產品適用於一般電子設備，如：AV設備，通信設備，家電產品，娛樂設備，電腦設備，個人設備，辦公設 備，計測設備，工業機器人等。且該一般電子設備需在常規的操作和使用方法環境下使用。 對於需要高度安全性和可靠性的，或者因本產品失效造成設備故障，誤操作，運轉不良等危及到人的生命身體 及財產安全，以及對社會產生較大不良影響的特殊用途，設計使用前務必同本公司溝通，設計使用者如在未取 得我司書面同意狀況下使用造成任何後果，我司不予承擔。特殊用途包含但不限定如下清單： 1 軍用設備 8 關係到國防安全的設備 2 運輸設備（汽車，軌道交通產品，船舶等） 9 其他被認定為特殊用途的設備 3 航空，航太設備 4 發電控制設備 5 核動力相關設備 6 爆炸引燃控制設備 7 交通控制設備 Page 9 / 10 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co., LTD 深圳市寶安區石岩三聯工業區B棟311 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 http://www.prodtech.cn/ ANNOUNCEMENTS Please read this before using the product. © The product storage life is 12 months，Storage Temperature：TEMP.5~40℃；RH10%~75%. Please use the product within the warranty period © Do not use or store in locations where there are conditions such as gas corrosion (salt, acid, alkali, radiation etc.）. © Before soldering, be sure to preheat components:The preheating temperature should be set so that The temperature difference between the solder temperature and chip temperaturedoes not exceed 150°C. © Soldering corrections after mounting should be within the range of the conditions determined in the specifications.If overheated, a short circuit, performance deterioration, or lifespan shortening may occur. Repeated disassembly may invalidate the inductance © The cleaning agent can not be used for these products. This may corrode the inductor © When embedding a printed circuit board where a chip is mounted to a set, be sure that residual stress is not given to the chip due to the overall distortion of the printed circuit board and partial distortion such as at screw tightening portions. © Self heating (Rated Current or Irms) occurs when the power is turned ON, so the tolerance should be sufficient for the set thermal design. © Too high static electricity will cause permanent damage to the product, please pay attention to electrostatic protection. © As a magnetic product, the design must consider the possible interaction between peripheral components and the product. © The products listed on this catalog are intended for use in general electronic equipment (AV equipment, telecommunications equipment, home appliances, amusement equipment, computer equipment, personal equipment, office equipment, measurement equipment, industrial robots) under a normal operation and use condition. The products are not designed or warranted to meet the requirements of the applications listed below, whose performance and/or quality require a more stringent level of safety or reliability, or whose failure, malfunction or trouble could cause serious damage to society, person or property. If you intend to use the products in the applications listed below or if you have special requirements exceeding the range or conditions set forth in the each catalog, please contact us. Otherwise, our company will not bear the serious consequences caused by product quality problems 1 Military equipment 8 Medical equipment 2 Transportation equipment (cars, trains, ships, etc.) 9 Other applications that are notconsidered general-purpose applications 3 Aerospace/aviation equipment 4 Power-generation control equipment 5 Atomic energy-related equipment　 6 Explosive ignition control equipment 7 Transportation control equipment Page 10 / 10 譜羅德電子科技（深圳）有限公司 PROD Electronic Technology (Shenzhen) Co., LTD 深圳市寶安區石岩三聯工業區B棟311 更多规格请访问谱罗德官方网站 下载或者扫描二维码通过微信小程序 获取 http://www.prodtech.cn/
