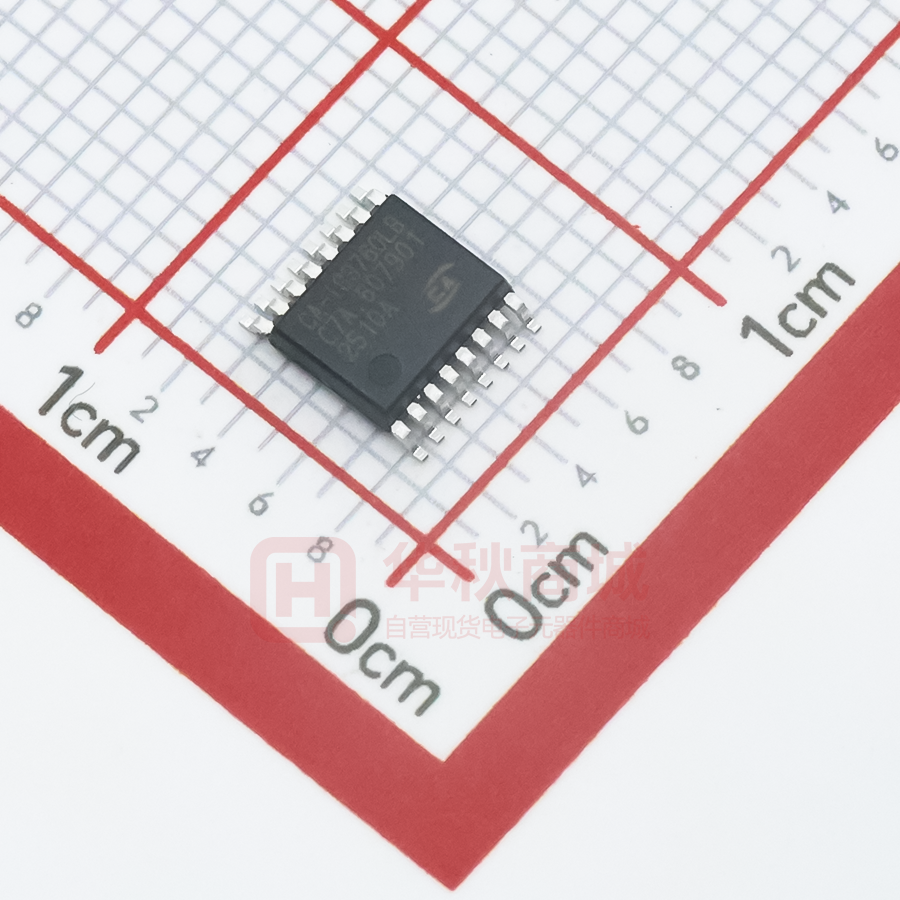

CA-IS3760LB

CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02, 2022/04/22 CA-IS376x 高速六通道数字隔离器 1 产品特性 • • • • • • • • • • • • • 信号传输速率：DC to 150Mbps 宽电源电压范围：2.5V to 5.5V 宽温度范围：-40°C to 125°C 无需启动初始化 默认输出高电平和低电平选项 优异的电磁抗扰度 高 CMTI：±50kV/µs (典型值) 低功耗，(典型值): ▪ 电流为 1.5mA/通道（@5V， 1Mbps ） ▪ 电流为 6.6mA/通道（@5V， 100Mbps ） 精确时序 (典型值) ▪ 12ns 传播延迟 ▪ 1ns 脉冲宽度失真 ▪ 2ns 传播延迟偏差 ▪ 5ns 最小脉冲宽度 高达 5kVRMS 的隔离电压 隔离栅寿命：>40 年 具有使能端的三态输出 施密特触发器输入 SSOP16(B)封装符合 RoHS 标准 2 应用 • • • • • • 工业自动化 电机控制 医疗电子 隔离开关电源 太阳能逆变器 隔离 ADC，DAC 3 概述 • CA-IS376x 是一款高性能六通道数字隔离器，具有精确 的时序特性和低电源损耗。 在隔离 CMOS 数字 I/O 时， CA-IS376x 器件可提供高电磁抗扰度和低辐射。所有器 件版本均具有施密特触发器输入，可实现高抗噪性能。 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘栅隔离。CA-IS3760 六个通道都在同一个方向 上； CA-IS3761 具有五个前向和一个反向通道， CAIS3762 具有四个前向和两个反向通道， CA-IS3763 具有 三个前向和三个反向通道。所有设备都具有故障安全模 式选项。 如果输入侧电源掉电或信号丢失，对于后缀 为 L 的设备，默认输出为低，对于带有后缀 H 的设备， 默认输出为高。 CA-IS376x 器件具有高绝缘能力，有助于防止数据总线 或其他电路上的噪声和浪涌进入本地接地端，从而干扰 或损坏敏感电路。 高 CMTI 能力有望保证数字信号的正 确传输， CA-IS376x 器件采用 16 引脚 SSOP16 封装。 所 有产品均具有 3.75kRMS 的隔离额定值。 器件信息 零件号 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 封装 封装尺寸(标称值) SSOP16(B) 4.90 mm × 3.91 mm 简化通道结构图 Channel A side Schmitt Trigger Isolation Barrrier Channel B side Mixer VIN Driver VOUT Driver RX GNDA GNDB 通道 A 和 B 被隔离电容隔开。 GNDA 和 GNDB 分别连接 A 侧信号和 B 侧电源隔离接 地。 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02, 2022/04/22 4 订购指南 表 4-1 有效订购零件编号 2 型号 输入通道数 A侧 输入通道数 B侧 故障安全 输出状态 额定耐压 (kV) 输出使能 封装 CA-IS3760LB 6 0 低 3.75 无 SSOP16 CA-IS3760HB 6 0 高 3.75 无 SSOP16 CA-IS3761LB 5 1 低 3.75 无 SSOP16 CA-IS3761HB 5 1 高 3.75 无 SSOP16 CA-IS3762LB 4 2 低 3.75 无 SSOP16 CA-IS3762HB 4 2 高 3.75 无 SSOP16 CA-IS3763LB 3 3 低 3.75 无 SSOP16 CA-IS3763HB 3 3 高 3.75 无 SSOP16 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02,2022/04/22 目录 1 2 3 4 5 6 7 产品特性 ............................................................1 应用 ...................................................................1 概述 ...................................................................1 订购指南 ............................................................2 修订历史 ............................................................3 引脚功能描述 ....................................................4 产品规格 ............................................................5 绝对最大额定值 1 ..............................................5 ESD 额定值 .........................................................5 建议工作条件.....................................................5 热量信息.............................................................5 额定功率.............................................................6 隔离特性.............................................................7 安全相关认证.....................................................8 电气特性.............................................................9 7.8.1 7.8.2 7.8.3 VDDA = VDDB = 5 V ± 10%, TA = -40 to 125°C..........9 VDDA = VDDB = 3.3 V ± 10%, TA = -40 to 125°C.......9 VDDA = VDDB = 2.5 V ± 5%, TA = -40 to 125°C.........9 7.9.1 7.9.2 7.9.3 VDDA = VDDB = 5 V ± 10%, TA = -40 to 125°C ....... 10 VDDA = VDDB = 3.3 V ± 10%, TA = -40 to 125°C .... 11 VDDA = VDDB = 2.5 V ± 5%, TA = -40 to 125°C ...... 12 时序特性 .......................................................... 13 7.10.1 7.10.2 7.10.3 8 9 VDDA = VDDB = 5 V ± 10%, TA = -40 to 125°C... 13 VDDA = VDDB = 3.3 V ± 10%, TA = -40 to 125°C 13 VDDA = VDDB = 2.5 V ± 5%, TA = -40 to 125°C.. 13 参数测量信息 .................................................. 14 详细说明 .......................................................... 16 工作原理 .......................................................... 16 功能框图 .......................................................... 16 真值表 .............................................................. 17 10 11 应用电路 ................................................... 18 封装信息 ................................................... 19 SSOP16 外形尺寸 ............................................. 19 12 13 14 焊接信息 ................................................... 20 编带信息 ................................................... 21 重要声明 ................................................... 22 电源电流特性...................................................10 5 修订历史 修订版本号 Version 1.00 Version 1.01 Version 1.02 修订内容 NA 新增料号 CA-IS3763LB 更新 7.9.1、7.9.2、7.9.3，新增 CA-IS3763LB 数据。 新增料号 CA-IS3760HB,CA-IS3761LB,CA-IS3761HB,CA-IS3763HB 更新引脚功能描述 6 更新 7.5、7.9.1、7.9.2、7.9.3 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 页码 NA 1,2,4,21 10,11,12 1,2 4 6,10,11,12 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02, 2022/04/22 6 引脚功能描述 CA-IS3760 16-Pin SSOP Top View 2 TX VI2 3 TX VI3 4 TX VI4 5 TX VI5 6 TX VI6 7 TX GNDA 8 VDDA 1 VI1 2 TX VI2 3 TX VI3 4 TX VI4 5 TX VO5 6 RX VO6 7 RX GNDA 8 VDDB VDDA 1 RX 15 VO1 VI1 2 TX RX 14 VO2 VI2 3 TX RX 13 VO3 VI3 4 TX RX 12 VO4 VI4 5 TX RX 11 VO5 VI5 6 TX RX 10 VO6 VO6 7 RX 9 GNDB GNDA 8 16 VDDB VDDA 1 RX 15 VO1 VI1 2 TX RX 14 VO2 VI2 3 TX RX 13 VO3 VI3 4 TX RX 12 VO4 VO4 5 RX TX 11 VI5 VO5 6 RX TX 10 VI6 VO6 7 RX 9 GNDB GNDA 8 CA-IS3762 16-Pin SSOP Top View ISOLATION BARRIER 16 VDDB RX 15 VO1 RX 14 VO2 RX 13 VO3 RX 12 VO4 RX 11 VO5 TX 10 VI6 9 GNDB 16 VDDB RX 15 VO1 RX 14 VO2 RX 13 VO3 TX 12 VI4 TX 11 VI5 TX 10 VI6 9 GNDB CA-IS3763 16-Pin SSOP Top View ISOLATION BARRIER VI1 CA-IS3761 16-Pin SSOP Top View 16 ISOLATION BARRIER 1 ISOLATION BARRIER VDDA 图 6-1 CA-IS376x 顶部视图 表 6-1 CA-IS376x 引脚功能描述 引脚名称 VDDA VI1 VI2 VI3 VI4/VO4 VI5/VO5 VI6/VO6 GNDA GNDB VI6/VO6 VI5/VO5 VO4 VO3 VO2 VO1 VDDB 4 SSOP16 引脚编号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 类型 电源 逻辑输入 逻辑输入 逻辑输入 逻辑输入/输出 逻辑输入/输出 逻辑输入/输出 地 地 逻辑输入/输出 逻辑输入/输出 逻辑输入/输出 逻辑输入/输出 逻辑输入/输出 逻辑输入/输出 电源 描述 A 侧电源电压 A 侧逻辑输入 A 侧逻辑输入 A 侧逻辑输入 CA-IS3760/62 A 侧逻辑输入/ CA-IS3763 A 侧逻辑输出 CA-IS3760/62 A 侧逻辑输入/ CA-IS3763 A 侧逻辑输出 CA-IS3760/62 A 侧逻辑输入/ CA-IS3763 A 侧逻辑输出 A 侧接地基准点 B 侧接地基准点 CA-IS3760 B 侧逻辑输出/CA-IS3762/63 B 侧逻辑输入 CA-IS3760 B 侧逻辑输出/CA-IS3762/63 B 侧逻辑输入 CA-IS3760/62 B 侧逻辑输出/CA-IS3763 B 侧逻辑输入 B 侧逻辑输出 B 侧逻辑输出 B 侧逻辑输出 B 侧电源电压 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02,2022/04/22 产品规格 7 绝对最大额定值 1 参数 最小值 最大值 单位 VDDA, VDDB 电源电压 2 -0.5 7.0 V -0.5 VDD+0.53 V Vin 输入电压 Ax, Bx -20 20 mA IO 输出电流 150 °C TJ 结温 -65 150 °C TSTG 存储温度范围 备注: 1，等于或超出上述绝对最大额定值可能会导致产品永久性损坏。这只是额定最值，并不能以这些条件或者在任何其它超出本技术规范 操作章节中所示规格的条件下，推断产品能否正常工作。长期在超出最大额定值条件下工作会影响产品的可靠性。 2，除差分 I / O 总线电压以外的所有电压值，均相对于本地接地端子（GNDA 或 GNDB） ，并且是峰值电压值。 3，最大电压不得超过 7 V。 ESD 额定值 数值 ±6000 ±2000 人体模型 (HBM), 根据 ANSI/ESDA/JEDEC JS-001,所有引脚 组件充电模式(CDM), 根据 JEDEC specification JESD22-C101, 所有引脚 VESD 静电放电 单位 V 建议工作条件 参数 VDDA, VDDB VDD（UVLO+） VDD（UVLO-） VHYS（UVLO） 电源电压 VDD 电源电压上升时的欠压阈值 VDD 电源电压下降时的欠压阈值 VDD 迟滞欠压阈值 IOH 高电平输出电流 IOL 低电平输出电流 VDDO1 = 5V VDDO = 3.3V VDDO = 2.5V VDDO = 5V VDDO = 3.3V VDDO = 2.5V VIH 输入阈值逻辑高电平 VIL 输入阈值逻辑低电平 DR 信号传输速率 TA 环境温度 备注: 1，VDDO = 输出侧 VDD 最小值 2.375 1.95 1.88 70 -4 -2 -1 典型值 3.3/5.0 2.24 2.10 140 最大值 5.5 2.375 2.325 250 mA 4 2 1 2.0 0 -40 单位 V V V mV 27 0.8 150 125 mA V V Mbps °C 热量信息 热量表 RθJA IC 结至环境的热阻 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS376x SSOP16(B) 110 单位 °C/W CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02, 2022/04/22 额定功率 参数 CA-IS3760 PD PDA PDB CA-IS3761 PD PDA PDB CA-IS3762 PD PDA PDB CA-IS3763 PD PDA PDB 6 测试条件 最小值 典型值 最大值 单位 最大功耗 A 侧的最大功耗 B 侧的最大功耗 VDDA = VDDB = 5.5 V, CL = 15 pF, TJ = 150°C, 输入 75MHz 50% 占空比方 波 494 49 445 mW mW mW 最大功耗 A 侧的最大功耗 B 侧的最大功耗 VDDA = VDDB = 5.5 V, CL = 15 pF, TJ = 150°C, 输入 75MHz 50% 占空比方 波 494 113 381 mW mW mW 最大功耗 A 侧的最大功耗 B 侧的最大功耗 VDDA = VDDB = 5.5 V, CL = 15 pF, TJ = 150°C, 输入 75MHz 50% 占空比方 波 494 180 314 mW mW mW 最大功耗 A 侧的最大功耗 B 侧的最大功耗 VDDA = VDDB = 5.5 V, CL = 15 pF, TJ = 150°C, 输入 75MHz 50% 占空比方 波 494 247 247 mW mW mW Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02,2022/04/22 隔离特性 参数 CLR CPG DTI CTI 外部气隙（间隙）1 外部爬电距离 1 隔离距离 相对漏电指数 材料组 IEC 60664-1 过压类别 DIN V VDE V 0884-11:2017-012 VIORM 最大重复峰值隔离电压 VIOWM 最大工作隔离电压 VIOTM 最大瞬态隔离电压 VIOSM 最大浪涌隔离电压 3 qpd 表征电荷 4 CIO 栅电容, 输入到输出 5 RIO 绝缘电阻 5 测试条件 测量输入端至输出端，隔空最短距离 测量输入端至输出端，沿壳体最短距离 最小内部间隙 （内部距离) DIN EN 60112 (VDE 0303-11); IEC 60112 依据 IEC 60664-1 额定市电电压≤ 300 VRMS 额定市电电压≤ 400 VRMS 额定市电电压 ≤ 600 VRMS 交流电压(双极) 交流电压; 时间相关的介质击穿 (TDDB) 测试 直流电压 VTEST = VIOTM, t = 60 s (认证); VTEST = 1.2 × VIOTM, t= 1 s (100% 产品测试) 测试方法 依据 IEC 60065, 1.2/50 μs 波形, VTEST = 1.6 × VIOSM (生产测试) 方法 a，输入/输出安全测试子类 2/3 后， Vini = VIOTM, tini = 60 s; Vpd(m) = 1.2 × VIORM, tm = 10 s 方法 a，环境测试子类 1 后， Vini = VIOTM, tini = 60 s; Vpd(m) = 1.6 × VIORM, tm = 10 s 方法 b1, 常规测试 (100% 生产测试) 和前期 预 处理(抽样测试) Vini = 1.2 × VIOTM, tini = 1 s; Vpd(m) = 1.875 × VIORM, tm = 1 s VIO = 0.4 × sin (2πft), f = 1 MHz VIO = 500 V, TA = 25°C VIO = 500 V, 100°C ≤ TA ≤ 125°C VIO = 500 V at TS = 150°C 污染度 数值 SSOP16(B) 4 4 20 >600 I I-III I-III n/a 单位 mm mm μm V 566 400 566 VPK VRMS VDC 5300 VPK 5000 VPK ≤5 ≤5 pC ≤5 ~0.5 >1012 >1011 >109 2 pF 3750 VRMS Ω UL 1577 VISO 最大隔离电压 VTEST = VISO , t = 60 s (认证), VTEST = 1.2 × VISO , t = 1 s (100%生产测试) 备注: 1. 根据应用的特定设备隔离标准应用爬电距离和间隙要求。 注意保持电路板设计的爬电距离和间隙距离，以确保印刷电路板上隔离 器的安装焊盘不会缩短该距离。 在某些情况下印刷电路板上的爬电距离和间隙相等。 在印刷电路板上插入凹槽的技术有助于提 高这些指标。 2. 该标准仅适用于安全等级内的安全电气绝缘。 应通过适当的保护电路确保符合安全等级。 3. 测试在空气或油中进行，以确定隔离屏障的固有浪涌抗扰度。 4. 表征电荷是由局部放电引起的放电电荷(pd)。 5. 栅两侧的所有引脚连接在一起，形成双端子器件。 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02, 2022/04/22 安全相关认证 VDE 根据 DIN V VDE V 088411:2017-01 认证，认 证中 8 UL UL1577 器件认证程序认 证，认证中 CQC TUV 根据 GB4943.1-2011 和 GB 8898-2011 认证，认证中 根据 EN/IEC 61010-1:2010 (3rd Ed)和 EN/IEC 62368-1:2014+A11:2017 认证，认证 中 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02,2022/04/22 电气特性 7.8.1 VDDA = VDDB = 5 V ± 10%, TA = -40 to 125°C 参数 测试条件 VOH 输出电压逻辑高电平 IOH = -4mA; 图 8-1 VOL 输出电压逻辑低电平 IOL = 4mA; 图 8-1 VIT+(IN) 正输入阈值 VIT-(IN) 负输入阈值 VI(HYS) 输入阈值迟滞 VIH = VDDA at Ax or Bx IIH 输入高电平漏电流 VIL = 0 V at Ax or Bx IIL 输入低电平漏电流 ZO 输出阻抗 2 CMTI 共模瞬变抗扰度 VI = VDDI1 or 0 V, VCM = 1200 V; 图 8-3 3 VI = VDD/ 2 + 0.4×sin(2πft), f = 1 MHz, VDD = 5 V CI 输入电容 备注: 1. VDDI =输入侧 VDD, VDDO = 输出侧 VDD 2. 正常隔离器通道的输出阻抗约为 50Ω±40％。 3. 从引脚到地测量。 最小值 VDDO1-0.4 1.4 1.0 0.30 典型值 4.8 0.2 1.67 1.23 0.44 最大值 0.4 1.9 1.4 0.50 20 -20 50 50 2 单位 V V V V V µA µA Ω kV/µs pF 7.8.2 VDDA = VDDB = 3.3 V ± 10%, TA = -40 to 125°C 参数 测试条件 VOH 输出电压逻辑高电平 IOH = -4mA; 图 8-1 VOL 输出电压逻辑低电平 IOL = 4mA; 图 8-1 VIT+(IN) 正输入阈值 VIT-(IN) 负输入阈值 VI(HYS) 输入阈值迟滞 VIH = VDDA at Ax or Bx IIH 输入高电平漏电流 VIL = 0 V at Ax or Bx IIL 输入低电平漏电流 2 ZO 输出阻抗 CMTI 共模瞬变抗扰度 VI = VDDI1 or 0 V, VCM = 1200 V; 图 8-3 VI = VDD/ 2 + 0.4×sin(2πft), f = 1 MHz, VDD = 5 V CI 输入电容 3 备注: 4. VDDI =输入侧 VDD, VDDO = 输出侧 VDD 5. 正常隔离器通道的输出阻抗约为 50Ω±40％。 6. 从引脚到地测量。 最小值 VDDO1-0.4 1.4 1.0 0.30 典型值 3.1 0.2 1.67 1.23 0.44 最大值 0.4 1.9 1.4 0.50 20 -20 50 50 2 单位 V V V V V µA µA Ω kV/µs pF 7.8.3 VDDA = VDDB = 2.5 V ± 5%, TA = -40 to 125°C 参数 测试条件 VOH 输出电压逻辑高电平 IOH = -4mA; 图 8-1 VOL 输出电压逻辑低电平 IOL = 4mA; 图 8-1 VIT+(IN) 正输入阈值 VIT-(IN) 负输入阈值 VI(HYS) 输入阈值迟滞 VIH = VDDA at Ax or Bx IIH 输入高电平漏电流 VIL = 0 V at Ax or Bx IIL 输入低电平漏电流 ZO 输出阻抗 2 CMTI 共模瞬变抗扰度 VI = VDDI1 or 0 V, VCM = 1200 V; 图 8-3 3 VI = VDD/ 2 + 0.4×sin(2πft), f = 1 MHz, VDD = 5 V CI 输入电容 备注: 7. VDDI =输入侧 VDD, VDDO = 输出侧 VDD 8. 正常隔离器通道的输出阻抗约为 50Ω±40％。 9. 从引脚到地测量。 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 最小值 VDDO1-0.4 1.4 1.0 0.30 典型值 2.3 0.2 1.67 1.23 0.44 -20 50 50 2 最大值 0.4 1.9 1.4 0.50 20 单位 V V V V V µA µA Ω kV/µs pF CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02, 2022/04/22 电源电流特性 7.9.1 VDDA = VDDB = 5 V ± 10%, TA = -40 to 125°C 参数 测试条件 电源电流 最小值 典型值 最大值 单位 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 2.0 3.9 7.0 4.1 4.5 6.3 4.8 26.9 6.4 59.0 2.9 5.7 10.7 6.1 6.8 9.3 7.2 40.6 9.5 80 mA 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 2.3 3.6 6.5 4.6 4.5 5.7 5.1 19.8 10.6 45.6 3.4 5.3 9.9 6.9 6.7 8.4 7.6 29.9 16.3 62.1 mA 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 2.8 3.8 6.2 5.6 5.4 6.3 13.1 21.0 26.0 44.7 4.5 5.8 9.9 8.7 8.3 9.5 18.3 31.5 36.9 72.2 mA 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 2.9 2.9 5.5 5.5 4.3 4.3 5.7 5.7 19.9 19.9 4.4 4.4 8.4 8.4 6.5 6.5 8.4 8.4 30.0 30.0 mA CA-IS3760 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3760L); VIN = VDDA (CA-IS3760H) VIN = VDDA (CA-IS3760L); VIN = 0V(CA-IS3760H) 所有通道输入 50%占空比，幅 值为 5V 的方波;每个通道 CL = 15 pF CA-IS3761 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3761L); VIN = VDDI1 (CA-IS3761H) VIN = VDDI1 (CA-IS3761L); VIN = 0V(CA-IS3761H) 所有通道输入 50%占空比，幅 值为 5V 的方波;每个通道 CL = 15 pF CA-IS3762 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3762L); VIN = VDDI1 (CA-IS3762H) VIN = VDDI1 (CA-IS3762L); VIN = 0V(CA-IS3762H) 所有通道输入 50%占空比，幅 值为 5V 的方波;每个通道 CL = 15 pF l CA-IS3763 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3763L); VIN = VDDI1 (CA-IS3763H) VIN = VDDI1 (CA-IS3763L); VIN = 0V(CA-IS3763H) 所有通道输入 50%占空比，幅 值为 5V 的方波;每个通道 CL = 15 pF 备注: 1. VDDI = 输入侧 VDD 10 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 7.9.2 VDDA = VDDB = 3.3 V ± 10%, TA = -40 to 125°C 参数 Version 1.02,2022/04/22 测试条件 电源电流 最小值 典型值 最大值 单位 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 1.9 3.6 6.8 3.9 4.4 5.2 4.6 18.3 6.1 38.3 2.8 5.4 10.5 5.7 6.7 7.5 7.0 24.6 9.0 51.8 mA 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 2.2 3.4 6.3 4.4 4.3 4.8 4.8 13.9 8.6 30.1 3.2 5.0 9.7 6.5 6.5 7.1 7.1 18.9 12.2 40.8 mA 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 2.7 3.6 6.0 5.4 4.9 5.6 10.0 15.2 18.5 30.4 4.3 5.6 9.7 8.4 7.7 8.5 14.3 22.7 26.2 48.1 mA 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 2.7 2.7 5.3 5.3 4.1 4.1 5.1 5.1 13.6 13.6 4.1 4.1 8.1 8.1 6.2 6.2 7.4 7.4 18.7 18.7 mA CA-IS3760 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3760L); VIN = VDDA (CA-IS3760H) VIN = VDDA (CA-IS3760L); VIN = 0V(CA-IS3760H) 所有通道输入 50%占空比，幅 值为 3.3V 的方波;每个通道 CL = 15 pF CA-IS3761 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3761L); VIN = VDDI1 (CA-IS3761H) VIN = VDDI1 (CA-IS3761L); VIN = 0V(CA-IS3761H) 所有通道输入 50%占空比，幅 值为 3.3V 的方波;每个通道 CL = 15 pF CA-IS3762 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3762L); VIN = VDDI1 (CA-IS3762H) VIN = VDDI1 (CA-IS3762L); VIN = 0V(CA-IS3762H) 所有通道输入 50%占空比，幅 值为 3.3V 的方波;每个通道 CL = 15 pF CA-IS3763 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3763L); VIN = VDDI1 (CA-IS3763H) VIN = VDDI1 (CA-IS3763L); VIN = 0V(CA-IS3763H) 所有通道输入 50%占空比，幅 值为 3.3V 的方波;每个通道 CL = 15 pF 备注: 1. VDDI = 输入侧 VDD Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02, 2022/04/22 7.9.3 VDDA = VDDB = 2.5 V ± 5%, TA = -40 to 125°C 参数 测试条件 电源电流 最小值 典型值 最大值 单位 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 1.9 3.6 6.8 3.8 4.3 4.8 4.6 14.7 5.7 28.9 2.7 5.2 10.4 5.5 6.6 6.9 6.9 19.8 8.5 39.0 mA 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 2.1 3.3 6.3 4.3 4.3 4.5 4.6 11.4 7.6 23.1 3.2 4.8 9.6 6.4 6.4 6.6 6.9 15.5 10.8 31.2 mA 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 2.6 3.5 6.0 5.3 4.8 5.2 8.6 12.6 14.8 23.3 4.2 5.5 9.6 8.3 7.4 8.0 12.4 18.6 21.2 36.3 mA 1Mbps (500kHz) 10Mbps (5MHz) 100Mbps (50MHz) IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB IDDA IDDB 2.7 2.7 5.2 5.2 4.0 4.0 4.8 4.8 11.3 11.3 4.0 4.0 8.0 8.0 6.1 6.1 7.0 7.0 16.0 16.0 mA CA-IS3760 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3760L); VIN = VDDA (CA-IS3760H) VIN = VDDA (CA-IS3760L); VIN = 0V(CA-IS3760H) 所有通道输入 50%占空比，幅 值为 2.5V 的方波;每个通道 CL = 15 pF CA-IS3761 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3761L); VIN = VDDI1 (CA-IS3761H) VIN = VDDI1 (CA-IS3761L); VIN = 0V(CA-IS3761H) 所有通道输入 50%占空比，幅 值为 2.5V 的方波;每个通道 CL = 15 pF CA-IS3762 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3762L); VIN = VDDI1 (CA-IS3762H) VIN = VDDI1 (CA-IS3762L); VIN = 0V(CA-IS3762H) 所有通道输入 50%占空比，幅 值为 2.5V 的方波;每个通道 CL = 15 pF CA-IS3763 电源电流 –直流信号 电源电流 – 交流信号 VIN = 0V (CA-IS3763L); VIN = VDDI1 (CA-IS3763H) VIN = VDDI1 (CA-IS3763L); VIN = 0V(CA-IS3763H) 所有通道输入 50%占空比，幅 值为 2.5V 的方波;每个通道 CL = 15 pF 备注: 1. VDDI = 输入侧 VDD 12 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02,2022/04/22 时序特性 7.10.1 VDDA = VDDB = 5 V ± 10%, TA = -40 to 125°C 参数 测试说明 最小值 典型值 最大值 0 150 DR 数据速率 5.0 PWmin 最小脉宽 5.0 12.0 15.0 tPLH, tPHL 传播延迟 图 8-1 0.2 4.5 PWD 脉冲宽度失真 |tPLH - tPHL| 1 0.4 2.5 tsk(o) 通道到通道输出偏移时间 同方向通道 2 2.0 4.5 tsk(pp) 片与片之间通道输出偏移时间 2.5 4.0 tr 输出上升时间 图 8-1 2.5 4.0 tf 输出下降时间 图 8-1 8 12 tDO 默认输出延迟时间从输入电源损耗 图 8-2 15 40 tSU 启动时间 备注: 1. tsk(o) 为具有所有驱动输入连接在一起的单个设备的输出与驱动相同负载时沿相同方向切换的输出之间的偏差 2. tsk(pp)是在相同的电源电压、温度、输入信号和负载下，不同器件在同一方向切换的任意终端之间传播延迟时间的差值 单位 Mbps ns ns ns ns ns ns ns ns µs 7.10.2 VDDA = VDDB = 3.3 V ± 10%, TA = -40 to 125°C 参数 测试说明 最小值 典型值 最大值 0 150 DR 数据速率 5.0 PWmin 最小脉宽 5.0 12.0 15.0 tPLH, tPHL 传播延迟 图 8-1 0.2 4.5 PWD 脉冲宽度失真 |tPLH - tPHL| 0.4 2.5 tsk(o) 通道到通道输出偏移时间 1 同方向通道 2.0 4.5 tsk(pp) 片与片之间通道输出偏移时间 2 2.5 4.0 tr 输出上升时间 图 8-1 2.5 4.0 tf 输出下降时间 图 8-1 8 12 tDO 默认输出延迟时间从输入电源损耗 图 8-2 15 40 tSU 启动时间 备注: 1. tsk(o) 为具有所有驱动输入连接在一起的单个设备的输出与驱动相同负载时沿相同方向切换的输出之间的偏差 2. tsk(pp)是在相同的电源电压、温度、输入信号和负载下，不同器件在同一方向切换的任意终端之间传播延迟时间的差值 单位 Mbps ns ns ns ns ns ns ns ns µs 7.10.3 VDDA = VDDB = 2.5 V ± 5%, TA = -40 to 125°C 参数 测试说明 最小值 0 典型值 最大值 150 5.0 15.0 4.5 2.5 5.0 4.0 4.0 12 40 DR 数据速率 PWmin 最小脉宽 5.0 12.0 tPLH, tPHL 传播延迟 图 8-1 0.2 PWD 脉冲宽度失真 |tPLH - tPHL| 1 0.4 tsk(o) 通道到通道输出偏移时间 同方向通道 1.0 tsk(pp) 片与片之间通道输出偏移时间 2 2.5 tr 输出上升时间 图 8-1 2.5 tf 输出下降时间 图 8-1 8 tDO 默认输出延迟时间从输入电源损耗 图 8-2 15 tSU 启动时间 备注: 1. tsk(o) 为具有所有驱动输入连接在一起的单个设备的输出与驱动相同负载时沿相同方向切换的输出之间的偏差 2. tsk(pp)是在相同的电源电压、温度、输入信号和负载下，不同器件在同一方向切换的任意终端之间传播延迟时间的差值 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 单位 Mbps ns ns ns ns ns ns ns ns µs CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02, 2022/04/22 参数测量信息 Isolation Barrier 8 IN VIN1 OUT VIN VOUT 50% tPHL tPLH CL 2 50Ω 50% 90% VOUT 50% 50% 10% tf tr 备注: 1. 信号发生器产生输入信号 VIN 具有以下约束条件:波形频率≤100kHz，占空比 50%，tr≤3ns，tf≤3ns。由于波形发生 器的输出阻抗 Zout = 50Ω，图中的 50Ω 电阻是用来匹配。在实际应用中不需要。 2. CL 是大约 15pF 的负载电容和仪表电容。由于负载电容会影响输出上升时间，因此它是时序特性测量的关键因 素。 图 8-1 时序特性测试电路和电压波形 VDDI1 VDDO VDDI VDDO IN = 0 V for CA-IS376xH IN = VDDI for CA-IS376xL IN Isolation Barrier 2.15V OUT 0V VOUT tDO Default High for CA-IS376xH CL 2 VOH VOUT 50% Default Low for CA-IS376xL VOL 备注: 1. 信号发生器产生输入信号 VIN 具有以下约束条件:波形频率≤100kHz，占空比 50%，tr≤3ns，tf≤3ns。由于波形发生 器的输出阻抗 Zout = 50Ω，图中的 50Ω 电阻是用来匹配。在实际应用中不需要。 2. CL 是大约 15pF 的负载电容和仪表电容。由于负载电容会影响输出上升时间，因此它是时序特性测量的关键因 素。 图 8-2 默认输出延迟时间测试电路和电压波形 14 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02,2022/04/22 VDDI CBP4 Isolation Barrier IN VDDO OUT VOUT3 CBP4 CL2 High Voltage Surge Generator1 GNDI GNDO 备注: 1. 高压浪涌脉冲发生器产生振幅> 1kV，上升/下降时间 150kV /μs 的重复高压脉 冲。 2. CL 是大约 15pF 的负载电容以及仪表电容。 3. 通过 - 失败标准：每当高压浪涌到来时，输出必须保持稳定。 4. CBP 是 0.1μF~1μF 的旁路电容。 图 8-3 共模瞬变抗扰度测试电路 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02, 2022/04/22 9 详细说明 工作原理 CA-IS37xx 系列产品采用全差分隔离电容技术。由 SiO2 构成的高压隔离电容为不同的电压域之间提供可靠的绝缘屏 障，并提供可靠的高频信号传输路径；为了保证稳定的数据传输质量，引入开关键控(OOK)调制解调技术。发射机(TX) 将输入信号调制到载波频率上，即 TX 在一个输入状态下通过隔离电容传递高频信号，而在另一个输入状态下无信号通 过隔离电容，然后接收机根据检测到的带内数据重建输入信号。这个架构为隔离的不同电压域之间提供了可靠的数据 传输路径，在启动时不需要考虑初始化。全差分的隔离电容架构可以最大限度地提高信号共模瞬态抗干扰能力。 CA-IS37xx 系列产品采用先进的电路技术可以有效的抑制载波信号和 IO 开关引入的 EMI。相比于电感耦合隔离架 构，电容耦合架构具有更高的电磁抗干扰能力。OOK 调制方案消除了脉冲调制方案中可能出现的脉冲丢失引起的误码 现象。 图 9-1 和图 9-2 分别为单通道功能框图和 OOK 开关键控调制方案波形示意图。 功能框图 Isolation Barrier Transmitter (TX) Receiver (RX) Schmitt Trigger Driver VIN Demodulator Modulator RF Carrier Generator VOUT EN 图 9-1 单通道功能框图 VIN Signal through isolation barrier VOUT 图 9-2 OOK 开关键控调制方案波形示意图 16 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02,2022/04/22 真值表 表 9-1 CA-IS376x 器件真值表。 表 9-1 真值表 1 VDDI PU VDDO 输入(Ax/Bx)2 H L PU Open PD PU X 输出 (Ax/Bx) 正常运行模式： 通道的输出跟随通道输入状态 默认输出故障安全模式： 如果通道的输入保持断开状态，则其输出将变为默认值( CA-IS376xL 为低 ， CA-IS376xH 输出为高) 默认输出故障安全模式： 如果输入侧 VDD 未通电，则输出进入默认输出故障安全模式（CCA-IS376xL 为低电 平，CA-IS376xH 为高电平） 如果输出侧 VDD 未供电，则输出的状态不确定 3 X PD X 备注: 1. VDDI =输入侧 VDD; VDDO =输出侧 VDD; PU = 上电 (VDD>VDD（UVLO+）); PD = 断电(VDD ≤VDD（UVLO-）); X = 无关; H =高电平; L =低电平。 2. 强驱动的输入信号可以通过内部保护二极管微弱地驱动浮动的 VDD，从而导致输出不确定。 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02, 2022/04/22 10 应用电路 相比于光耦器件，CA-IS37xx 系列数字隔离器不需要外部元件来提供偏置或限制电流能力，只需要两个外部 VDD 旁 路电容（0.1μF 至 1μF）即可工作。 CA-IS37xx 产品输入兼容 TTL 电平，仅吸收微安级的输入漏电流，无需外部缓冲电 路即可驱动。 输出电阻为 50Ω（轨到轨输出） ，可提供正向和反向通道配置。图 10- 1 显示了 CA-IS37xx 系列产品的典型 应用电路。 CA-IS37xx 系列产品 VDDA VDDB GNDA GNDB 1uF 1uF A1 TX INm-1 Am-1 TX OUTm Am RX OUTn An RX ISOLATION BARRIER IN1 OUT1 RX B1 RX Bm-1 TX Bm INm TX Bn INn OUTm-1 图 10- 1 CA-IS37xx 系列数字隔离器应用原理图 18 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02,2022/04/22 11 封装信息 SSOP16 外形尺寸 SSOP16 封装尺寸如下图所示： 5.00 4.80 0.41 0.635 9 16 1.6 4.00 3.80 6.20 5.80 5.4 PIN I ID 1 8 TOP VIEW RECOMMENDED LAND PATTERN 1.65 1.25 1.75 1.35 0.30 0.20 0.635BSC FRONT VIEW 0.25 0.10 0.80 0.50 8° 0° 1.05REF LEFT-SIDE VIEW 图 11- 1 SSOP-16(B)封装尺寸 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02, 2022/04/22 12 焊接信息 TP Max. Ramp Up Rate=3 /s tP TC-5 Temperature TL Tsmax tL Preheat Area Tsmin ts 25 Time Time 25 to Peak 图 12- 1 焊接温度曲线 表 12- 1 焊接温度参数 简要说明 温升速率（TL=217°C 至峰值 TP） Tsmin=150°C 到 Tsmax=200°C 预热时间 ts 温度保持 217°C 以上时间 tL 峰值温度 TP 小于峰值温度 5°C 以内时间 tP 降温速率（峰值 TP 至 TL=217°C） 常温 25°C 到峰值温度 TP 时间 20 无铅焊接 最大 3°C/s 60~120 秒 60~150 秒 260°C 最长 30 秒 最大 6°C/s 最长 8 分钟 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 上海川土微电子有限公司 Version 1.02,2022/04/22 13 编带信息 TAPE DIMENSIONS REEL DIMENSIONS A0 B0 K0 W P1 Dimension designed to accommodate the component width Dimension designed to accommodate the component length Dimension designed to accommodate the component thickness Overall width of the carrier tape Pitch between successive cavity centers QUADRANT ASSIGNMENTS FOR PIN 1 ORIENTATION IN TAPE *All dimensions are nominal Device Package Type Package Drawing Pins SPQ CA-IS3760LB CA-IS3760HB CA-IS3761LB CA-IS3761HB CA-IS3762LB CA-IS3762HB CA-IS3763LB CA-IS3763HB SSOP SSOP SSOP SSOP SSOP SSOP SSOP SSOP B B B B B B B B 16 16 16 16 16 16 16 16 2500 2500 2500 2500 2500 2500 2500 2500 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司 Reel Diameter (mm) 330 330 330 330 330 330 330 330 Reel Width W1 (mm) A0 (mm) B0 (mm) K0 (mm) P1 (mm) W (mm) Pin1 Quadrant 12.4 12.4 12.4 12.4 12.4 12.4 12.4 12.4 6.55 6.55 6.55 6.55 6.55 6.55 6.55 6.55 5.4 5.4 5.4 5.4 5.4 5.4 5.4 5.4 1.9 1.9 1.9 1.9 1.9 1.9 1.9 1.9 8.0 8.0 8.0 8.0 8.0 8.0 8.0 8.0 12.0 12.0 12.0 12.0 12.0 12.0 12.0 12.0 Q1 Q1 Q1 Q1 Q1 Q1 Q1 Q1 CA-IS3760, CA-IS3761, CA-IS3762, CA-IS3763 Version 1.02, 2022/04/22 上海川土微电子有限公司 14 重要声明 上述资料仅供参考使用，用于协助 Chipanalog 客户进行设计与研发。Chipanalog 有权在不事先通知的情况下，保 留因技术革新而改变上述资料的权利。 Chipanalog 产品全部经过出厂测试。 针对具体的实际应用，客户需负责自行评估，并确定是否适用。Chipanalog 对客户使用所述资源的授权仅限于开发所涉及 Chipanalog 产品的相关应用。 除此之外不得复制或展示所述资源， 如 因使用所述资源而产生任何索赔、 赔偿、 成本、 损失及债务等， Chipanalog 对此概不负责。 商标信息 Chipanalog Inc.®、Chipanalog®为 Chipanalog 的注册商标。 http://www.chipanalog.com 22 Copyright © 2020, Chipanalog Incorporated 上海川土微电子有限公司
