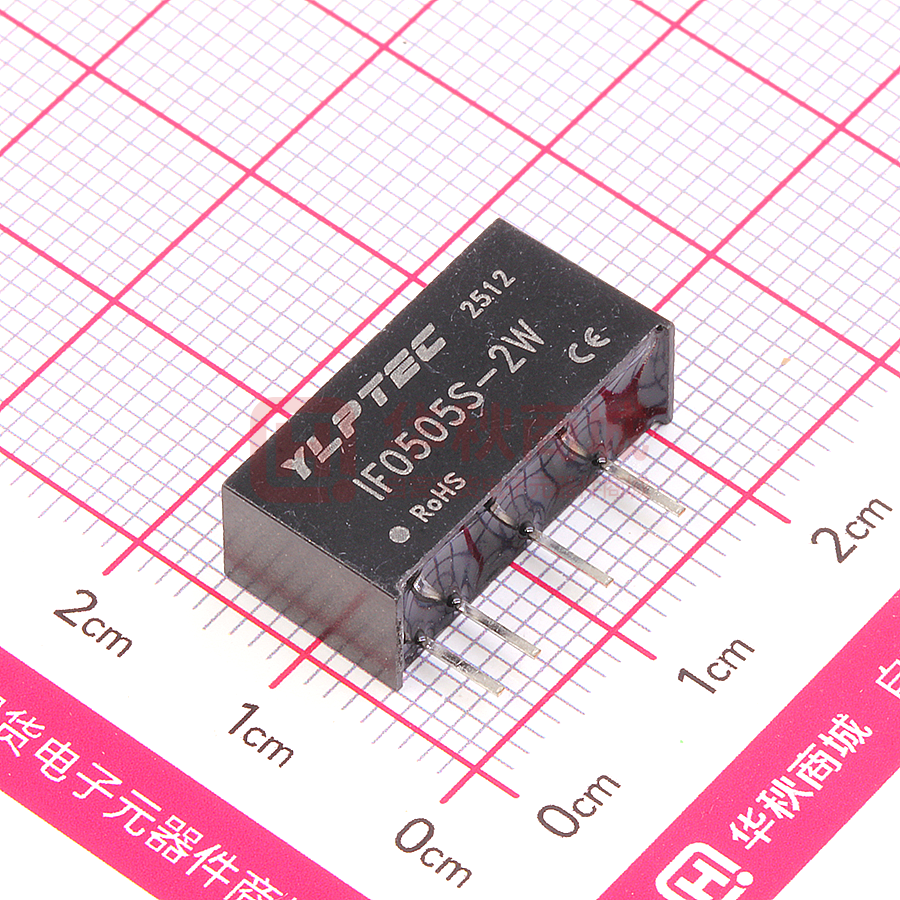

DC/DC电源模块
IF_S-2W系列
:ᇐ⭫ু䗉ޛ䳊⿱どুঋ䐥䗉࠰
●
3LQ6,3国际标准引脚
●
低静态电流和高转换效率
●
低纹波系数和低噪音
●
内置软启动技术
●
隔离电压1500VDC
●
工作温度范围: -40℃~+85℃
●
可根据客户需求设计特殊规格产品
ᓊ⭞㤹പφ,)B62:㌱ࡍӝᱥщ䰞ᓊ⭞൞࠼ᐹᕅ⭫Ⓠ
㌱㔕ѣ䴶㾷ӝ⭕њ䐥ф䗉⭫ޛⓆ䳊⿱Ⲻ⭫ⓆⲺᓊ⭞൰ਾ
㙂䇴䇗Ⱦ
䈛ӝ䘸⭞ӄ
䗉⭫ޛⓆ⭫ুⲺौ㤹പ൞༡ԛ
䗉ޛ䗉࠰ҁ䰪㾷≸䳊⿱䳊⿱⭫ু9'&
ሯ䗉࠰⭫ুどᇐᓜૂ䗉࠰㓯⌘ಠ༦㾷≸у儎Ⲻ൰ਾȾ
产品型号表
产品 型 号
产品命名:
以下参数均在室温环境+25℃,模块在标称输入电压下测试得到。
输入电压(VDC)
范围值
(标称值)
IF0505S-2W
输出
电压
(VDC)
1
输 出 电流( M A )
M ax (满 载) / Mi n(轻 载)
最大容性
效率
负载(uF) (%,Min/Typ)
2
@满载
5
±2 0 0 /±2 0
100
68/72
9
±1 1 2 /±1 2
100
68/72
12
±8 3 /±8
100
68/72
IF0515S-2W
15
±6 7 /±7
100
68/72
IF120 5 S - 2 W
5
±2 0 0 /±2 0
100
70/74
9
±1 1 2 /±1 2
100
64/68
12
±8 3 /±8
100
64/68
IF121 5 S - 2 W
15
±6 7 /±7
100
64/68
IF2405S-2W
5
±2 0 0 /±2 0
100
70/74
9
±1 1 2 /±1 2
100
64/68
12
±8 3 /±8
100
64/68
15
±6 7 /±7
100
66/70
IF0509S-2W
IF0512S-2W
IF120 9 S - 2 W
IF121 2 S - 2 W
IF2409S-2W
IF2412S-2W
4 . 7 5~5.25
(5V 标称)
11.4~1 2 . 6
( 1 2 V 标 称)
22.8~2 5 . 2
(24V 标称)
IF2415S-2W
IFXX X X S - 2 W
可 根 据 客 户 需 求 设 计 特殊规格产品,可提供1 ~2W功率的产品 。
以上各 型 号 的 电 源 模 块 , 空 载 功 耗 约 为 额 定 输 出 功率的10%。
1 标 称 输 出电压是指输入电压在标称值和输出电流在满载的条件下测试得到;
2 最大 容 性 负载 是 表 征 模 块电 源 输 出 带 容性 负 载 的最 大能力,一般外接输 出电容不 能超过 模块电源的最
大容 性 负 载值,否 则 会造 成 模 块启 动 不 良 和 影响 模块长期 工作的可靠性 。
WWW.YLPTEC.COM
中山市易川电子科技
页码:第 1 页;共 4 页
产品工作极限值
超 出 以 下 极 限 值 使用,可能会损坏模块,模 块不允许在极限值持续工作。
项目
条件
最小值
5V输入模块
-0.7
输入电压范围
1 2 V输 入 模 块
24V输入模块
最大输出功率
输出为满载
工作温度范围
存储温度
存储湿度
--无凝结
引脚耐焊接温度
焊点距离外壳1.5mm 10秒
标称值
最大值
-0.7
5
12
18
-0.7
---
24
---
-40
-55
---
+85
---
+105
-----
-----
95
%
300
℃
3
单位
9
Vdc
30
W
2
℃
s
1
----*可根据客户需求设计可持续短路保护、自恢复功能的型号产品,型号后面带"R"字母.
输出短路保护
*请测试外壳的表面温度
3
该系列模块没有输入防反接功能,严禁输入正负接反,否则会造成模块不可逆转的损坏。
产品输出特性
以 下 参 数 均在室温环境+ 25℃,模 块在标称输入电压下测试得到。
项目
条件
最小值
标称值
最大值
输出 电 压 精 度
100%负载
---
---
±3
线性电 压 调 节 率
输入电压变化 ±5%
---
---
±0 . 5
负载 调 节 率
1 0 %到1 0 0 %负 载
---
±1
±2
温度 飘 移 系 数
100%负载
---
---
±0 . 0 3
%/℃
纹 波&噪 声
2 0 M H z带 宽
---
50
---
mVp-p
单位
%
备注:纹波和噪声的测试采用去掉示波器探头地线的靠接测试法。
产品一般特性
项目
条件
最小值
标称值
最大值
单位
绝缘电压
测试时间 1 分钟,漏电流小于 1mA
3000
---
---
VDC
绝缘电阻
输 入-输 出 , 绝 缘 电 压 5 0 0VDC
1000
---
---
MΩ
隔离电容
输入-输出,100KHz/0.1V
---
40
---
pF
开关频率
1 0 0 %负 载 , 输 入 标 称 电压
---
100
300
KHz
平均无故障时间
MIL-HDB K-217F@25℃
3500
---
---
K hours
产品物理特性
外壳材料
黑色阻燃耐热环氧树脂 (UL94-V0)
封装尺寸
19.50*10.00*7.00mm
重量
2.4g(Typ.)
冷却方式
自然空冷
WWW.YLPTEC.COM
中山市易川电子科技
页码:第 2 页;共 4 页
产品特性曲线
温度降额曲线图
输出功率百分比(%)
120
100
80
60
安全工作区
40
20
0
-40
0
40
71 85
环境温度(℃)
产品外观尺寸及引脚定义、建议印刷版图
1)外观尺寸
2)引脚定义
19.5
7.0
印字面
9.5
0.5
侧
视
图
正视图
1
2
4
2
-Vin
5
6
3
4
No Pin -Vout No Pin +Vout
输入正 输入负 无引脚 输出负 无引脚 输出正
4.1
6
1
+Vin
3)建议印刷版图
2.54
1.0
12.7
0.50
单位(Units):mm
公差:xx ±0.25
底视图
1
2
4
6
0.7
1
2
4
6
0.30
0.50
备注:栅格距离为:2.54*2.54mm
产品外围推荐电路
推荐电路一
对于纹波噪音要求一般的场合,可在输入端和输出端各并联一颗滤波电容,外接电路如下图(1)所示,
其滤波电容的推荐值详见表(1)。
+Vin
DC
Cin
-Vout
-Vout
4
1
DC
Cout
6
2
+Vout
图(1)
Vout
Vin
Cin
Cout
(VDC)
(VDC)
3.3/5 4.7uF/16V 3.3/5 4.7uF/16V
- -9/12 2.2uF/25V 9/12
- -15/24 1uF/50V 15/24
表(1)
推荐电路二
对于纹波噪音要求严格的场合,外接电路请参考图(2)所示,其滤波电容及电感的推荐值详见表(2)。
+Vin
Lin
Lout
1
DC
Cin
-Vout
4
DC
2
6
-Vout
Cout
+Vout
图(2)
Vin
(VDC)
Cin
Lin
Cout
Lout
3.3/5/9/12/15/24
见表(1)中Cin参数
4 . 7uH
见表(1)中Cout参数
4 . 7uH
表(2)
WWW.YLPTEC.COM
中山市易川电子科技
页码:第 3 页;共 4 页
产品使用注意事项
输入要求:确保供电电源的输出电压波动范围不要超出DC/DC模块本身的输入要求,输入电源的输出功率必
须大于DC/DC模块的输出功率;
输 出 负 载 要 求:尽 量 避 免 空 载 使 用,当 负 载 的 实 际 功 耗 小 于 模 块 的 输 出 额 定 功 率 的10%或 有 空 载 现 象 , 建
2
议 在 输 出 端 外 接 假 负 载 ,假 负 载 (电 阻 )可 按 照 模 块 额 定 功 率 的 5~10%计 算 ,电 阻 值 =Uout/(2W*10%);
过载保 护 : 在 通 常 工 作 条 件 下 , 该 产 品 输 出 电 路 对于过载情况无保护功能。最简单的方法是在输入端串
接一个 自 恢 复 保 险 丝 , 或 在 电 路 中 外 加 一 个 断 路 器;
输出端 外 接 电 容 其 容 值 不 宜 过 大 , 否 则 容 易 造 成 模块启动时过流或启动不良.
