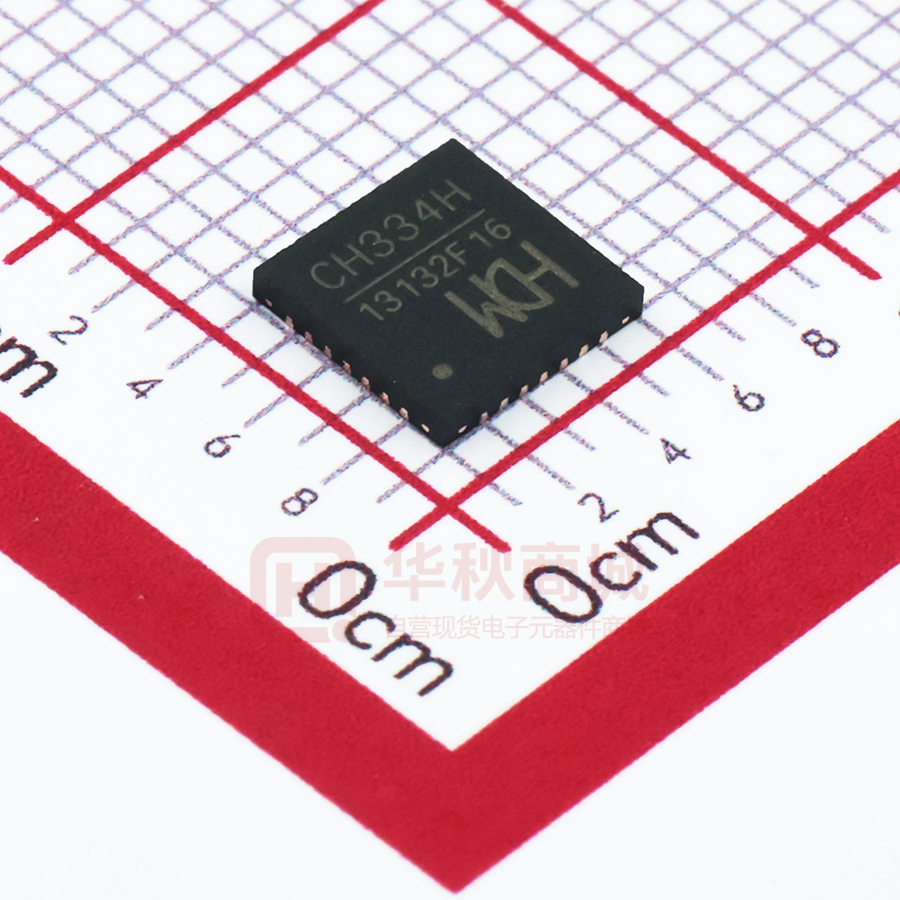

CH334H

CH334/CH335 数据手册 V1.2 概述 CH334 和 CH335 是符合 USB2.0 协议规范的 4 端口 USB HUB 控制器芯片，上行端口支持 上行端口支持 USB2.0 高速和 全速，下行端口支持 USB2.0 高速 480Mbps 480Mbps、全速 12Mbps 和低速 1.5Mbps，支持 STT 和高性能的 高性能的 MTT。 CH335 其中一个下行端口支持 USB3.0 SuperSpeed 直通上行端口。 工业级设计，外围精简，可应用于计算机和工控机主板 可应用于计算机和工控机主板、外设、嵌入式系统等。 特点 - 4 个 USB2.0 下行端口，向下兼容 USB1.1 协议规范 - 支持各端口独立电源控制或 GANG 整体 整体联动电源控制，提供 5V 控制信号输出 - 支持各端口独立过流检测或 GANG 整体 整体过流检测，支持 5V 耐压过流信号输入 - 支持低成本的 STT 或高性能的 MTT 模式 模式，MTT 为每个端口配置独立 TT 实现满带宽并发传输 - 支持端口状态 LED 指示灯 - 可通过外部 EEPROM 配置是否支持复合设备 配置是否支持复合设备、不可移除设备、自定义 VID、PID 和端口配置 端口配置 - 针对行业特殊需求可批量定制厂商或产品信息及配置 定制厂商或产品信息及配置 - 低功耗，支持自供电或总线供电 自供电或总线供电模式 - 可通过 I/O 引脚或外部 EEPROM 配置自供电或总线供电 - 提供晶体振荡器，内置电容，支持外部 外部 12MHz 输入，内置 PLL 为 USB PHY 提供 480MHz 时钟 - 上行端口内置 1.5KΩ上拉电阻，下行端口内置 下行端口内置 USB Host 主机所需下拉电阻，外围精简 外围精简 - 下行端口可选支持 BC1.2 充电协议 CDP CDP、APPLE 充电协议 - 内置 LDO 线性降压调节器，可将 USB 总线电源电压转换为芯片的 3.3V 工作电源 - 6KV 高 ESD 性能 - 工业级温度范围：-40～85℃ - 提供 QFN28、SOP16、QSOP28 等多种小体积 等多种小体积、低成本、易加工的封装形式 CH334/335 数据手册 2 http://wch.cn 第 1 章 引脚信息 1.1 引脚排列 CH334R 16 15 14 13 12 11 10 9 XI XO GND VDD33 V5 DPU DMU RESET#/CDP 1 2 3 4 5 6 7 8 9 10 11 12 13 14 GND CH334U GND XO NC. XI OVCUR# DM4 PWREN# DP4 LED2/PGANG DM3 LED1/PSELF DP3 LED4/SDA DM2 VDD33 DP2 V5 DM1 PSELF DP1 NC. GND RESET#/CDP VDD33 DPU LED3/SCL DMU VDD33 OVCUR3# OVCUR4# LED3/SCL RESET#/CDP DP4 DM4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 NC. CH334S DP1 DM2 DM1 DP2 DPU PWREN# DMU NC. VDD33 XI V5 XO LED4/SDA DM3 OVCUR# DP3 NC. VDD33 NC. DM4 PGANG DP4 PSELF RESET#/CDP VDD33 LED3/SCL GND 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 PSELF NC. PGANG OVCUR2# NC. OVCUR1# LED4/SDA NC. NC. NC. V5 VDD33 CH334L 24 23 22 21 20 19 18 17 16 15 14 13 PWREN# NC. NC. NC. GND NC. NC. NC. VDD33 18 17 16 15 14 13 12 11 10 1 2 3 4 5 6 7 8 9 10 11 12 NC. NC. DP4 DM4 GND VDD33 DP3 DM3 NC. XO XI GND 图 1-1 CH334、CH335 引脚分布 NC. NC. NC. NC. V5 LED4/SDA OVCUR1# RESET#/CDP LED3/SCL DM1 DP1 DM2 DP2 NC. DM3 DP3 DM4 DP4 CH334Q 1 2 3 4 5 6 7 8 9 14 13 12 11 10 9 8 NC. VDD33 DMU DPU XO XI NC. GND NC. GND DP3 DM3 XO XI PWREN3# DP2 DM2 28 29 30 31 32 33 34 35 36 0 LED1/PSELF PWREN2# LED2/PGANG PWREN1# PWREN4#/SUSP DM1 DP1 CH335F 1 2 3 4 5 6 7 GND LED3/SCL OVCUR2# OVCUR1# LED4/SDA V5 GND VDD33 0 22 23 24 25 26 27 28 DPU DMU OVCUR3# OVCUR4# RESET#/CDP DP4 DM4 21 20 19 18 17 16 15 27 26 25 24 23 22 21 20 19 1 2 3 4 5 6 7 0 CH334H VDD33 DP3 DM3 XO XI NC. PWREN# 37 38 39 40 41 42 43 44 45 46 47 48 DMU DPU DM1 DP1 NC. DM2 DP2 PSELF PGANG OVCUR2# OVCUR1# LED4/SDA V5 VDD33 GND 22 23 24 25 26 27 28 28 27 26 25 24 23 22 21 20 19 18 17 16 15 36 35 34 33 32 31 30 29 28 27 26 25 DM4 DP4 DM3 DP3 DM2 DP2 DM1 DP1 16 15 14 13 12 11 10 9 XI XO GND VDD33 V5 DPU DMU RESET#/CDP NC. NC. NC. NC. NC. NC. OVCUR3# NC. OVCUR4# LED3/SCL RESET#/CDP NC. 1 2 3 4 5 6 7 8 CH334G NC. GND DMU DPU DM1 DP1 NC. GND DM2 DP2 PWREN# NC. DM4 DP4 DM3 DP3 DM2 DP2 DM1 DP1 21 20 19 18 17 16 15 1 2 3 4 5 6 7 8 CH334/335 数据手册 3 http://wch.cn 注：0#引脚是指 QFN 封装的底板。 1.2 型号对比 表 1-1 CH334/CH335 同簇型号功能对比 型号 CH334G CH334R CH334U CH334S/Q CH334H/L CH335F TT 模式 STT MTT MTT MTT MTT MTT 过流检测 × × GANG 模式 GANG 模式 独立 独立/GANG 电源控制 × × GANG 模式 GANG 模式 GANG 模式 独立/GANG LED 指示灯 × × 5 灯/9 灯 1灯 1灯 5 灯/9 灯 × √ √ √ √ √ × × √ √ √ √ × × √ √ √ √ 定制配置信息 √ √ √ √ √ √ USB3.0 直通 × － － － － √ 功能 I/0 引脚配置 充电模式 I/0 引脚配置 供电模式 外部 EEPROM 提供配置信息 1.3 封装 表 1-2 CH334/CH335 封装说明 封装形式 塑体宽度 引脚间距 封装说明 订货型号 SOP16 3.9mm 150mil 1.27mm 50mil 标准 16 脚贴片 CH334G QSOP16 3.9mm 150mil 0.635mm 25mil 1/4 尺寸 16 脚贴片 CH334R QSOP28 3.9mm 150mil 0.635mm 25mil 1/4 尺寸 28 脚贴片 CH334U SSOP28 5.3mm 209mil 0.65mm 25mil 缩小型 28 脚贴片 CH334S QFN28_5x5 5*5mm 0.5mm 19.7mil 方形无引线 28 脚 CH334H LQFP48 7*7mm 0.5mm 19.7mil 标准 LQFP48 脚贴片 CH334L QFN36_6x6 6*6mm 0.5mm 19.7mil 方形无引线 36 脚 CH334Q QFN28_4x4 4*4mm 0.4mm 15.7mil 方形无引线 28 脚 CH335F 注：部分封装形式例如 CH334S/L/Q 仅支持批量预订。另有更小体积的 QFN_3*3 封装可供批量预订。 CH334/335 数据手册 4 http://wch.cn 1.4 引脚描述 表 1-3 CH334/CH335 引脚定义 引脚号 （不同封装的同名引脚可参考） 引脚 335F 334G 334R 334U 334S 334H 334L 名称 类型 功能描述 20 10 10 15 25 1 3 DMU USB 上行端口 USB2.0 信号线 D- 21 11 11 16 26 2 4 DPU USB 上行端口 USB2.0 信号线 D+ 6 7 7 10 27 3 5 DM1 USB 1#下行端口 USB 信号线 D- 7 8 8 11 28 4 6 DP1 USB 1#下行端口 USB 信号线 D+ 8 5 5 8 2 6 9 DM2 USB 2#下行端口 USB 信号线 D- 9 6 6 9 3 7 10 DP2 USB 2#下行端口 USB 信号线 D+ 13 3 3 6 8 12 17 DM3 USB 3#下行端口 USB 信号线 D- 14 4 4 7 9 13 18 DP3 USB 3#下行端口 USB 信号线 D+ 15 1 1 4 11 15 21 DM4 USB 4#下行端口 USB 信号线 D- 16 2 2 5 12 16 22 DP4 USB 4#下行端口 USB 信号线 D+ 11 16 16 3 6 10 14 XI I 晶体振荡器输入端，接外部晶体一端 12 15 15 2 7 11 15 XO O 晶体振荡器反相输出端，接外部晶体另一端 17 9 9 17 13 17 26 26 12 12 20 23 27 47 V5 P 5V 或 3.3V 电源输入，外接 1uF 退耦电容 28 13 13 21 24 28 48 VDD33 P LDO 输出及 3.3V 输入，外接 1uF 退耦电容 - - - 13 10 14 16 21 19 VDD33 P 3.3V 电源输入，外接 0.1uF 退耦电容 GND P 公共接地端 GND P 公共接地端（底板） 14 14 12 CDP 5I RESET#：外部复位输入，内置上拉，低有效； CDP：如果外加上拉电阻则使能下行端口充电 2 1 27 RESET# 15 - 28 8 13 20 0 - - - - 0 - 24 - - 26 21 25 42 23 - - - - 24 40 OVCUR2# 5I 2#下行端口过流检测输入引脚，低电平过流 19 - - - - 20 30 OVCUR3# 5I 3#下行端口过流检测输入引脚，低电平过流 18 - - - - 19 28 OVCUR4# 5I 4#下行端口过流检测输入引脚，低电平过流 4 - - 25 4 8 11 OVCUR# OVCUR1# PWREN# PWREN1# 5I 5O GANG 整体模式下行端口过流检测输入引脚； 1#下行端口过流检测输入引脚，低电平过流 GANG 整体模式下行端口电源输出控制引脚； 1#下行端口电源输出控制引脚，低电平开启 CH334/335 数据手册 5 http://wch.cn 2 - - - - - - PWREN2# 5O 2#下行端口电源输出控制引脚，低电平开启 10 - - - - - - PWREN3# 5O 3#下行端口电源输出控制引脚，低电平开启 5 - - - - - - 19 - 17 - 22 - 37 SUSP PWREN4# PSELF GANG 整体模式 SUSPEND 睡眠状态输出引脚， 5O 高电平指示睡眠态，低电平指示正常态； 4#下行端口电源输出控制引脚，低电平开启 I 配置供电模式，内置上拉电阻：默认高电平为 自供电，低电平为总线供电 在复位期间配置电源过流保护模式，内置上拉 电阻，在复位完成后转为睡眠/正常状态输出： - - - - 18 23 39 PGANG I/O 默认高电平为整体过流检测和整体电源控制， 复位后输出低指示正常态，高指示睡眠态； 外加下拉置低为独立过流检测，复位后输出高 指示正常态，低指示睡眠态 1 - - 23 - - - LED1 PSELF LED1：端口状态指示信号 1 I/O PSELF：在复位期间配置供电模式，内置上拉， 默认高为自供电，外加下拉置低为总线供电 LED2：端口状态指示信号 2 3 - - 24 - - - LED2 PGANG I/O PGANG：在复位期间配置电源过流保护模式， 内置上拉，默认高为整体过流检测和整体电源 控制，外加下拉置低为独立过流检测 22 - - 14 14 18 27 25 - - 22 22 26 43 LED3 SCL LED4 SDA I/O I/O LED3：端口状态指示信号 3 SCL：在复位期间为 EEPROM 时钟信号线输出 LED4：端口状态指示信号 4 SDA：在复位期间为 EEPROM 双向数据信号线 1 - - - 18 5 5 27 19 9 * NC. 空脚或保留引脚，禁止连接 20 引脚类型： (1) I：3.3V 信号输入。 (2) O：3.3V 信号输出。 (3) 5I：额定 3.3V 信号输入，支持 5V 耐压，与 V5 电压无关。 (4) 5O：5V 信号输出，高电平由 V5 电源提供；如果 V5 短接 VDD33，则 PWREN#不宜直接驱动 PMOS。 (5) P：电源或地。 CH334/335 数据手册 6 http://wch.cn 第 2 章 系统结构 2.1 系统结构 USPORT Transceiver UTMI BC I2C LED Controller USPORT Routing Logic HS REPEATER FS/LS REPEATER HUB Controller TT * 4 RAM ROM DSPORT Routing Logic DSPORT1 Transceiver DSPORT2 Transceiver DSPORT3 Transceiver DSPORT4 Transceiver 图 2-1 系统框图 图 2-1 是 HUB 控制器系统内部结构框图。HUB 控制器主要包括三大模块：Repeater、TT 和控制器。 控制器类似 MCU 处理器，用于全局管理和控制。当上行端口与下行端口速度一致时，路由逻辑会将端 口连接至 Repeater，当上行端口与下行端口速度不一致时，路由逻辑会将端口连接至 TT。 TT 又分为单个 TT 和多个 TT 两种，即 STT 和 MTT，STT 是单个 TT 分时处理 USB 主机下发至所有 下行端口的事务，MTT 指多个 TT 并行，是 4 个 TT 分别对应并实时处理一个下行端口的事务，因此 MTT 可以为各下行端口的接入设备提供更高更满的带宽，更好的支持多端口大数据量的并发传输。 注： USPORT Transceiver：上行端口收发器 PHY DSPORT Transceiver：下行端口收发器 PHY REPEATER：HUB 中继器 TT：处理转换器。 CH334/335 数据手册 7 http://wch.cn 第 3 章 功能描述 3.1 过流检测 CH334/CH335 支持三种过流保护模式：独立控制电源和独立过流检测、GANG 整体控制电源和独立 过流检测、GANG 整体联动控制电源和整体过流检测，如表 3-1 所示。 表 3-1 过流保护控制引脚说明 过流保护模式 电源控制引脚 过流检测的采样引脚 简化参考图 PWREN1#，PWREN2#， 双独立模式 OVCUR1#，OVCUR2#，OVCUR3#，OVCUR4# 图 3-2(a) PWREN3#，PWREN4# 整控独检模式 PWREN1#或 PWREN# OVCUR1#，OVCUR2#，OVCUR3#，OVCUR4# 图 3-2(b) GANG 整体模式 PWREN1#或 PWREN# OVCUR1#或 OVCUR# 图 3-2(c) CH335F 支持双独立模式和 GANG 整体模式；CH334H/L 支持整控独检模式和 GANG 整体模式； CH334U/S/Q 只支持 GANG 整体模式；CH334G/R 不支持过流检测。 建议采用 VBUS 电源管理专用器件实现精密过流保护，包括集成的电源开关和过流检测。如果 U1 是开漏输出，那么需要 R1 上拉，否则不需要 R1。如果是 OC_LEVEL=1 的设置，则 R1 需要上拉到 5V。 5V VBUS VIN VBUS5V U1 PWREN# EN POWER SW FLAG GND OVCUR# VDD33 VOUT C1 R1 20K 图 3-1 精密的电源控制和过流保护电路示意图 对于 V5 引脚供电为 5V 或者 5V 串联了肖特基二极管降压的应用，还可以由 PWREN#引脚直接驱动 PMOS 管控制 VBUS 电源，并由 CH334/CH335 引脚直接进行过电流采样，建议 OVCUR#引脚串联数 KΩ电 阻后再连接 VBUS 电源。该方案精度和保护效果不如专用器件，仅供参考。下图为结构示意。 (a)GANG 整体模式，建议 PMOS 漏端串联保险电阻或采用内阻较大的 PMOS 器件 CH334/335 数据手册 8 http://wch.cn (b)整控独检模式，电阻建议是保险电阻 (c)双独立模式，建议 PMOS 漏端各串联保险电阻或采用内阻较大的 PMOS 器件 图 3-2 简化的电源控制和过流保护电路示意图 注： VBUS_ALL：4 个下行端口的 VBUS； VBUS1：下行端口 1 的 VBUS； VBUS2：下行端口 2 的 VBUS； VBUS3：下行端口 3 的 VBUS； VBUS4：下行端口 4 的 VBUS。 3.2 复位与充电 芯片内嵌有上电复位模块，一般情况下，无需外部提供复位信号。同时也提供了外部复位输入和 充电使能的复用引脚 RESET#/CDP，该引脚内置有上拉电阻。 CH334/335 数据手册 9 http://wch.cn 3.2.1 上电复位 当电源上电时，芯片内部 POR 上电复位模块会产生上电复位时序，并延时 Trpor 约 12mS 以 等待电源稳定。在运行过程中，当电源电压低于 Vlvr 时，芯片内部 LVR 低压复位模块会产生低压 复位直到电压回升，并延时以等待电源稳定。图 3-2 为上电复位过程以及低压复位过程。 图 3-2 上电复位 3.2.2 外部复位 外部复位输入引脚 RESET#/CDP 已内置约 25KΩ上拉电阻，如果外部需要对芯片进行复位，那么 可以将该引脚驱动为低电平，驱动内阻建议不大于 800Ω，复位的低电平脉宽需要大于 4uS。 对于 MCU 引脚直接驱动 HUB 芯片 RESET#/CDP 引脚的应用，如果上电期间 MCU 引脚输出高电平则 会启用 CH334/CH335 的充电功能（不影响 HUB 通讯，但睡眠电流较大） ，如需避免启用充电功能，那 么需要在 MCU 引脚与 HUB 芯片 RESET#/CDP 引脚之间串联二极管（阴极接 MCU 引脚） 。 3.2.3 充电功能 上电复位期间根据 RESET#/CDP 引脚的外部上拉电阻状态可以配置下行端口的充电模式， 如表 3-2 所示。外部的上拉电阻可选 3KΩ～6KΩ范围，优选 4.7KΩ。 启用充电功能后，CH334/CH335 如果进入睡眠状态则不会关闭晶体振荡器，故睡眠电流较大。 另可以提供 Type-C 及 USB PD 高压快充方案。 表 3-2 CH334/CH335 充电功能说明 上电复位期间的 RESET#/CDP 引脚状态 充电功能说明 RESET#/CDP 悬空 无特殊充电功能 RESET#/CDP 外接上拉电阻至 VDD33 电源， 下行端口自动支持 BC1.2 的 CDP 充电协议（5V 电 CH334/CH335 仅在上电复位期间检测一次 压 1.5A～5A） ，通常不影响常规的 USB 通讯 RESET#/CDP 外接上拉电阻至 V5 电源， 下行端口支持 APPLE 充电协议（仅在新上电数秒 CH334/CH335 仅在上电复位期间检测一次 内实现协议） ，建议先连接好设备再重新上电 CH334/335 数据手册 10 http://wch.cn 3.3 LED 指示灯 根据 USB2.0 协议规范，CH334/CH335 提供了下行端口状态 LED 指示灯控制引脚，绿灯亮起表明 端口状态正常，绿灯熄灭表明端口无设备或挂起 Suspend，红灯亮起表明端口异常。CH334/CH335 根 据封装的不同，可以支持 1 灯模式（R5 串联的蓝灯，亮表示 Active，灭表示 Suspend） 、5 灯模式、9 灯模式。具体实现如图 3-3 所示，图中 LED 限流电阻 R1～R5 为 220Ω，可选 100Ω～1KΩ范围。 LED1 和 LED2 还可以分别用于配置 PSELF 和 PGANG，如果需要配置则可以在外部加 10KΩ下拉电 阻，可选 3KΩ～12KΩ范围。因为兼做 LED 驱动输出，所以 LED1 和 LED2 不能直接短路到 GND。 (a)9 灯模式 (b)5 灯模式 图 3-3 LED 指示灯示意图 CH334/335 数据手册 11 http://wch.cn 3.4 EEPROM 配置接口 CH334 和 CH335 提供两线 I2C 接口与外部 EEPROM 存储芯片通信，EEPROM 芯片地址为 0，EEPROM 中存储有自定义的厂商 ID、产品 ID、配置等信息。SCL 引脚输出时钟频率为 187.5KHz，SDA 引脚已 内置约 250uA 上拉电流以支持开漏双向数据通讯，无需外部上拉电阻。 3.5 EEPROM 内容 CH334/CH335 支持从外部 EEPROM 中加载厂商识别码 VID、产品识别码 PID 等配置信息，芯片上电 后首先加载内部 ROM 的数据，加载完内部 ROM 数据后加载外部 EEPROM 的数据。如果 EEPROM 中数据的 校验和 CHKSUM 无效，则放弃 EEPROM 中所有数据；如果 EEPROM 的 CHKSUM 有效，则加载 EEPROM 中所 有数据。EEPROM 具体布局如表 3-3 所示，EEPROM 中各地址定义说明如表 3-4 所示。 表 3-3 EEPROM 地址布局 00 00h 01 VID_L 02 03 04 05 06 07 08 Device Port Max 09 VID_H PID_L PID_H CHKSUM FF 0A 0B 0C 0D 0E 0F SIG CFG FF FF FF FF FF Removable Number Power Vendor 10h Vendor String (UNICODE) Length 20h 30h Vendor String End Product 40h Product String (UNICODE) Length 50h 60h Product String End SN 70h Serial Number String (UNICODE) Length 80h-BFh Serial Number String End C0h-FFh Reserved 表 3-4 EEPROM 地址内容定义 字节地址 00h 参数简称 VID_L 参数说明 厂商识别码 VID 的低字节。 默认值 86h CH334/335 数据手册 12 http://wch.cn 01h VID_H 厂商识别码 VID 的高字节。 1Ah 02h PID_L 产品识别码 PID 的低字节。 随型号 03h PID_H 产品识别码 PID 的高字节。 80h 04h CHKSUM 校验和 CHKSUM 必须等于 VID_H+VID_L+PID_L+PID_H+1， 否则忽略 EEPROM 的所有数据。 Bit7～Bit4：保留 reserved。 Bit3：为 1 表示连接至下行端口 4 的设备不可移除。 Device 06h Bit2：为 1 表示连接至下行端口 3 的设备不可移除。 00h Removable Bit1：为 1 表示连接至下行端口 2 的设备不可移除。 Bit0：为 1 表示连接至下行端口 1 的设备不可移除。 07h Port Number 下行端口个数，有效值范围 1～4。 04h 08h Max Power 最大工作电流，单位为 2mA。 32h 09h SIG 0Ah 信息 CFG 有效的签名标志，必须是 5Ah，否则 CFG 无效。 5Ah Bit7：保留 reserved。 Bit6：EEPROM 写允许，0=写保护，1=允许被 USB 工具改写。 Bit5：过流检测电压阈值 OC_LEVEL 选择， 默认 0=2.4V 且弱上拉，1=4.1V 且弱下拉。 当用 PMOS 简化电源控制时可选 4.1V，否则用 2.4V。 Bit4&3：选择电源开启后延时多久后检测过流 OC_DELAY： 00：约 300uS，适用于开启快、VBUS 电容小的情况； 01：约 3mS； 0Ah CFG 10：约 10mS； 11：约 30mS，适用于开启慢、VBUS 电容大的情况。 Bit2：配置供电模式 SELF_POWER， 默认 1=自供电（建议） ，0=总线供电。 EEPROM 配置优先于 IO 引脚 PSELF 设置。 Bit1：指示灯使能 INDICATOR_EN，默认 0，1=使能指示灯。 Bit0：配置电源过流保护模式 GANG_MODE， 默认 1=整体联动过流检测，0=独立过流检测。 EEPROM 配置优先于 IO 引脚 PGANG 设置。 57h CH334/335 数据手册 13 http://wch.cn 第 4 章 参数 4.1 绝对最大值（临界或者超过绝对最大值将可能导致芯片工作不正常甚至损坏） 名称 参数说明 最小值 最大值 单位 TA 工作时的环境温度 -40 85 ℃ TS 储存时的环境温度 -55 150 ℃ V5 LDO 输入电源电压（V5 引脚接电源，GND 引脚接地） -0.4 5.5 V VDD33 工作电源电压（VDD33 引脚接电源，GND 引脚接地） -0.4 4.0 V V5I 5V 耐压输入引脚上的电压 -0.4 5.5 V V5O 5V 输出引脚上的电压 -0.4 V5+0.2 V VUSB USB 信号引脚上的电压 -0.4 VDD33+0.4 V VGPIO 其它（3.3V）输入或者输出引脚上的电压 -0.4 VDD33+0.4 V VESD USB 信号引脚上的 HBM 人体模型 ESD 耐压 5K 10K V 最小值 典型值 最大值 单位 4.2 电气参数（测试条件：TA=25℃，V5=5V 或 V5=VDD33=3.3V） 名称 参数说明 LDO 输入电源电压@V5 启用内部 LDO 3.9 5 5.25 外供电源电压@V5 无需内部 LDO 3.15 3.3 5.25 LDO 输出电压@VDD33 启用内部 LDO 3.15 3.3 3.5 外供 3.3V 电压@VDD33 无需内部 LDO 3.15 3.3 3.5 V5 V VDD33 ILDO ICC V 内部电源调节器 LDO 对外负载能力 工作电流 20 mA 上行高速 4 个下行高速 90 mA 上行高速 1 个下行高速 41 mA 上行高速 4 个下行全速 25 mA 上行高速 1 个下行全速 21 mA 上行全速 4 个下行全速 20 mA 上行高速 下行无设备 9 mA 上行全速 启用 CDP 充电 上行高速 下行无设备 0.27 mA 上行全速 含 1.5KΩ上拉 深度睡眠电源电流（不含 1.5KΩ上拉） ISLP 0.07 0.3 mA 0.8 V 或：自身睡眠电源电流（不接 USB 主机） VIL 除过流检测外引脚的低电平输入电压 0 CH334/335 数据手册 14 http://wch.cn VIH 除过流检测外引脚的高电平输入电压 1.9 VDD33 V VILRST RESET#引脚的低电平输入电压 0 0.75 V VIX 过流检测电压阈值 OC_LEVEL 的误差 ±0.2 V 低电平 LED 引脚，吸入 15mA 电流 0.5 0.6 V 输出电压 PWREN#引脚，吸入 5mA 电流 0.4 0.6 V 高电平 LED 引脚，输出 10mA 电流 输出电压 PWREN#引脚，输出 2mA 电流 V5-0.6 V5-0.4 IPU 上拉电流 LED1/2/3/PSELF/PGANG 引脚 30 50 80 uA IPD 下拉电流 OVCUR#引脚 2 5 40 uA 2.4 2.8 3.1 V VOL VDD33-0.6 VDD33-0.5 V VOH Vlvr 电源低压复位的电压门限 V CH334/335 数据手册 15 第 5 章 封装 说明：尺寸标注的单位是 mm（毫米） 。 引脚中心间距是标称值，没有误差，除此之外的尺寸误差不大于±0.2mm。 5.1 SOP16 5.2 QSOP16 http://wch.cn CH334/335 数据手册 5.3 QSOP28 5.4 QFN28_5x5 16 http://wch.cn CH334/335 数据手册 5.5 SSOP28 5.6 QFN28_4x4 17 http://wch.cn CH334/335 数据手册 5.7 QFN36_6x6 5.8 LQFP48 18 http://wch.cn CH334/335 数据手册 19 http://wch.cn 第 6 章 应用 6.1 简化应用 R1 预留，换成 4K7 则启用 BC 协议允许下行端口自动充电。 D1 建议用 1N4001 或类似二极管降压，可以在 5V 电压或 VBUS 电压过冲或者偏高时确保 V5 电压 不超过 5.2V。简化应用或者 V5 电压偏低时，D1 可以用 4.7Ω～8.2Ω电阻，甚至 0Ω。 如果插入大负载外设导致 5V 电压短时降低，甚至引起 HUB 芯片复位，那么如下改进：①、D1 用 二极管并且 C1 改到 4.7uF 保障 U1 供电；②、加大 C4 容量减缓 5V 跌落；③、额外 5V 供电。 如果需要控制电源和过流保护，那么可将图中 U1 换用 CH335 或 CH334 其它型号。注意，过流检 测引脚不能悬空，未连接的 OVCUR#引脚建议用 10KΩ电阻上拉或直连到 VDD33（或 5V，高于过流检测 电压阈值 OC_LEVEL） ，避免未连接的 OVCUR#引脚被内部电阻下拉而处于假过流状态。 GND GND P4 USB VBUS 1 2 3 4 +5V UDUD+ GND +5V UDUD+ GND GND GND P2 USB VBUS 1 2 3 4 +5V UDUD+ GND GND GND 1 2 3 4 5 6 7 8 DM4 DP4 DM3 DP3 DM2 DP2 DM1 DP1 CH334G/R X1 12MHz 16 15 14 13 12 11 10 9 XI XO GND VDD33 V5 DPU DMU RESET#/CDP VDD33 4V-5V C2 1u VBUS 1 2 3 4 5V VDD33 VBUS Fuse C4 1A 100uF C1 1u D1 0 R1 NC. P1 USB +5V UDUD+ GND U1 4 3 2 1 5V C3 10uF GND UD+ UD+5V GND VBUS 1 2 3 4 GND GND GND P3 USB P0 USB 6.2 板载嵌入 HUB 如果有板载 3.3V 电源，那么建议将 V5 和 VDD33 都接 3.3V 电源，但 PWREN#不宜直接驱动 PMOS。
