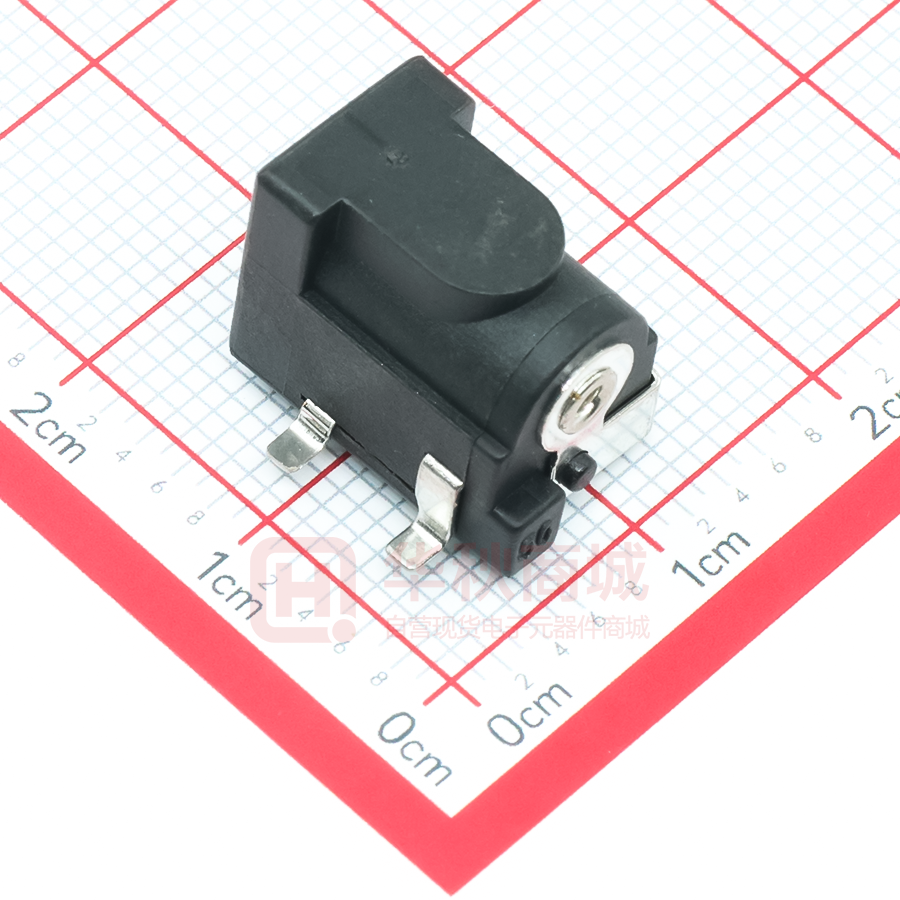

DC050-T

深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD Tel: 0755-27597601 Fax: 0755-27597491 承 认 SPECIFICATION 客 书 FOR APPROVAL 户 Customer： 产品名称 Project： ＤＣ插座 规格型号 Part No： ＤＣ０５０铜 贵公司承认印 Approal slgnatures 签 料 号/Part No. 章/Signatures 日期 Date: 拟制/Drawn 李春风 审核/Check 刘学 批准/Approved 罗孝金 1 深圳市首韩科技有限公司 5.DURABILTY 耐 5 . 1 SOLDERING TEST 可 韓 性試 驗 5.2 LIFE TEST 壽 命 試驗 5 .3 HEAT TEST 耐熱 試 驗 久 性 The top of terminals shall be dipped 2mm in the loder bath at a temperature 。 of 260±5-C for 3sec. 端子頂部被浸入韓池 2mm深，溫度 。 260± 5-C時間3秒。 % % 3000 cycles of operation at rate of 20-30 （1） Contactresistance.40m cycles per minture with unloading. Ω max 接 觸 阻 抗 40毫 歐 以下 無負 載 條 件下， 每分 鐘20—30次 的速度 （2）Drive fore 30 inital value 操作3000次。 動作 力 變 化範 圍 初始 值 30 （3）ITEM專案 —3.2 （4）ITEM專案 —3.3 （5）INEM—4.2 。 80± 2-C for 48 hours after test keep （1） Contact resistance 50m max.接 觸電阻50毫歐 Ω in normal condition for 30minutes. 。 在80± 2-C環境 中 放48小 時 ， 再 放 以下 在 正 常 環 境中30分 鐘 後 進 行測 試。 （2） Insulation resistance 50M min 絕緣電阻100兆歐 Ω 以上 。 5 .4 HUMIDITY TEST 耐濕 試驗 The condition of temperature 40±2-C （3）There shall be no sign of damage mechanically and humidity 90-95 %for 48 hours after and electrically.無任何 test keep in normal condition for 30 。 min.在40± 2-C 90—95 % Rh環境中放 48 迹 象顯示 機械及電器 性 小時，再放在正常環境中30分鐘後 進行測試。 能 之損壞 。 。 5 .5 COLD TEST At—30±2-C for 48 hours,after test keep in normal condition for 30 min.在 —30 ± 。 環境 中放48小時，再置 於正常 環境 中 2-C 耐冷試驗 30分鐘後 進行 測試。 深圳市首韩科技有限公司 品 名 （N A M E）： PHONEJAC K S ( SMT ) 型 号 （MODEL） ＤＣ０５０铜 1.溫 度5~35-C，溫 度45~85 標準狀態下測試。 In normal fettle to test.Temperature 5~35-C and humidity 45~85 2.溫 度 —10~60-C環保内使用。 （In entironment of remperature —10~60-C) TEST CONDITION 測試 條件 ITEM 專案 SPECICFICAION 規 格 3.ELECTRONICAL RESISTAN 電氣性能 30m max 3 . 1 CONTACT Being measured at 1KHZsmall current RESISANCE connact resistance meter.在1KHZ小 電流 30毫歐以下。 下測 量。 接 觸 阻抗 3 . 2 INSULATION RESISTANCE 絕緣阻抗 3.3 WITHSTAND VOLTAGE 耐電壓 Measurements shall be made following application of DC500V potenrial across terminals and across terminals and frame for 1minute.在 端子 之間和 端子 與殼之 間 加DC500V條件 下， 持續1分 鐘測量 。 100M min AC500V(50HZ or 60HZ）shall be applied across terminals and across terminals and frame for one minute.在端子之間和端子與 殼之間 加AC500V條件下，持續1分鐘測量。 There shall be no breakdown 100兆歐以上。 無擊穿現象。 4.MECHANICAL CHARACTERISTICS 機 械 性 能 4 . 1 INSERION AND WITHDRAW 插拔力 4 . 2 TERMINAL STRENGTH 端 子 強度 Being measure at across spring piece and across matching plug for ergometer. 用測 力計在插頭與彈片之間進行測試 A static force of 500gf being applied in one directionon the top of terminal for 1 minute.一個500克之靜負荷施加於端 子頂部 的一個方向持續1分鐘。 Insertion and extraction force 5~15 N, 插拔力5-15N There shall be no sign of damage mechanical and electrically. 無任何迹 象顯示機 械 及電器性能 之損壞。 更改标记 更改单号 签名： 主要技术性能 12.7 1.额定电负荷 ： 16V 4 A; 2.接 触 电 阻： ≤0.03Ω; 4.耐 力： 3-15N; 压： AC500V(50Hz)min; 3.绝 缘 电 阻： ≥100MΩ; 5.插 拔 5.0 主要技术要求 ±0.10mm 9.6 0.0-10.0mm ±0.15mm ±0.20mm 2.外观应良好，无锈蚀、裂痕、电镀不良等现象。 10.0-20.0mm 20.0-50.0mm 1.未注线性公差： 2.0/2.5 2.0 6 5 4 3 2 1 序号 设计 审核 工艺 批准 电极柱引脚 后盖板 开关弹片 开关静片 基座 电极柱 名 5.3 1 2 3 铜皮 T=0.40 2 1 DC00050-A DC00050-B 称 铜锡 1 PA9T 黑色 铜锡 铜皮 T=0.30 1 铜锡 1 锰钢 T=0.30 铜锡 1 铁棒 铜棒 PA9T 1 黑色 数量 材 料 镀 涂 视角 材料 名称 公差 ＤＣ０５０铜 编号 ±0.1 ±1° 图幅 单位 比例 页码 深圳市首韩科技有限公司 mm A4 3:1
