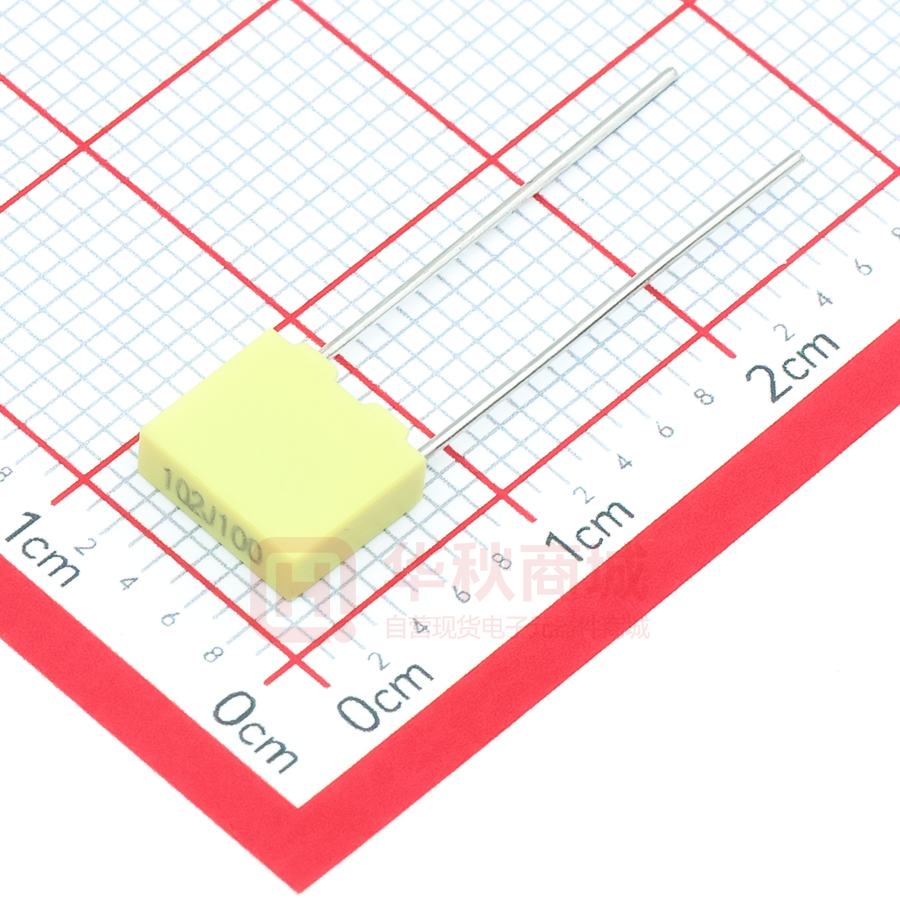

SMEC102J100M1

东莞市全鹏电子科技有限公司 MPX Approval Sheet-QP (BOX-TYPE Metallized Polypropylene Film Interference Suppression Capacitor) 文件名称 制作日期 2019-5-17 版本 07 文件编号 QP-AP-28 页码 13/01 一、 产品结构、特点及用途 First, the product mix, characteristics and uses 1．该型号电容器是以聚酯膜作介质，以聚酯膜上真空蒸镀的金属层作电极，经无感卷绕成芯子，然 后在芯子两端面喷涂金属并焊接镀锡引线径向引出，以阻燃塑料外壳和环氧树脂封装而成。 The model is based on polyester film as dielectric capacitors, polyester film vacuum deposition of metal layers as electrodes, with no sense of winding into the cores, and surface coating in the cores at both ends of tin metal and welding wire radial leads to flame-retardant plastic case and epoxy resin packages. 2．该型号电容器体积小，电性能优良，可靠性高。 The model capacitor small in size, excellent electrical properties, high reliability. 3．该型号电容器主要适用于电子设备的直流或脉动电路中，如旁路、隔直、耦合、退耦、脉冲、逻 辑、定时、振荡等电路。 The model is mainly applied to electronic equipment capacitor DC or pulse circuit, such as bypass, blocking, coupling, decoupling, pulse, logic, timing, oscillator and other circuits. 二、 产品规格及外形尺寸 Second, product specifications and dimensions W T L H 厚度 Thickness T(mm) ≤3.5 P d 尺寸误差 (Size error) 引线直径 引线长度 间距 宽度 厚度 高度 Lead Lead Length Width Thickness Height Spacing diameter L (mm) H (mm) P (mm) W(mm) T (mm) d (mm) W± 0.2 >3.5 W± 0.3 T± 0.2 H± 0.3 T± 0.4 H± 0.4 0.5± 0.05 P± 0.4 短：4+1.5 +1/-2 0.6± 0.05 长：18 1． P=5mm,Ⅰ型 (外形尺寸单位：mm) （耐电压：1.6UR，2s） P=5mm,ⅠType continued (Dimensions unit: mm) (Voltage proof: 1.6UR，2s) 标称容量 CR(μF) 63Vdc(40Vac) 100Vdc(63Vac) 250Vdc(160Vac) 400Vdc(200Vac) W T H W T H W T H W T H 0.0001 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 0.00012 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 0.00015 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 0.00018 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 0.00022 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 0.00027 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 0.00033 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 0.00039 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 0.00047 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 0.00056 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 7.2 2.5 6.5 东莞市全鹏电子科技有限公司 文件名称 MPX Approval Sheet-QP (BOX-TYPE Metallized Polypropylene Film Interference Suppression Capacitor) 制作日期 2019-5-17 版本 07 文件编号 QP-AP-28 页码 13/02 2.P=5mm,Ⅰ型续 (外形尺寸单位：mm) （耐电压：1.6UR，2s） P=5mm,ⅠType continued (Dimensions unit: mm) (Voltage proof: 1.6UR，2s) 63Vdc(40Vac) 标称容量 CR(μF) W T 0.00068 0.00082 0.001 0.0012 0.0015 0.0018 0.0022 0.0027 0.0033 0.0039 0.0047 0.0056 0.0068 0.0082 0.01 0.012 0.015 0.018 0.022 0.027 0.033 0.039 0.047 0.056 0.068 0.082 0.1 0.12 0.15 0.18 0.22 0.27 0.33 0.39 0.47 0.56 0.68 0.82 1 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3.5 3.5 3.5 3.5 4.5 4.5 4.5 6 6 6 6 100Vdc(63Vac) 250Vdc(160Vac) 400Vdc(200Vac) H W T H W T H W T H 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 7.5 7.5 7.5 7.5 9.5 9.5 9.5 11 11 11 11 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3.5 3.5 3.5 4.5 4.5 4.5 4.5 6 6 6 6 6 6 6 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 7.5 7.5 7.5 9.5 9.5 9.5 9.5 11 11 11 11 11 11 11 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3.5 3.5 3.5 3.5 3.5 4.5 4.5 4.5 6 6 6 6 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 7.5 7.5 7.5 7.5 7.5 9.5 9.5 9.5 11 11 11 11 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3.5 3.5 4.5 4.5 4.5 4.5 4.5 6 6 6 6 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 7.5 7.5 7.5 9.5 9.5 9.5 9.5 9.5 11 11 11 11 东莞市全鹏电子科技有限公司 MPX Approval Sheet-QP (BOX-TYPE Metallized Polypropylene Film Interference Suppression Capacitor) 文件名称 制作日期 2019-5-17 版本 07 文件编号 QP-AP-28 页码 13/03 3.P=5mm,Ⅱ型 (外形尺寸单位：mm) （耐电压：1.4UR，2s） P=5mm,ⅡType(Dimensions unit: mm) (Voltage proof: 1.4UR，2s) 63Vdc(40Vac) 标称容量 CR(μF) W T 100Vdc(63Vac) H W T H 250Vdc(160Vac) 400Vdc(200Vac) W W T H T H 0.0001 1000Vdc(300Vac) 630Vdc(250Vac) W T H W T H 7.2 2.5 6.5 7.2 2.5 6.5 0.00012 7.2 2.5 6.5 7.2 2.5 6.5 0.00015 7.2 2.5 6.5 7.2 2.5 6.5 0.00018 7.2 2.5 6.5 7.2 2.5 6.5 0.00022 7.2 2.5 6.5 7.2 2.5 6.5 0.00027 7.2 2.5 6.5 7.2 2.5 6.5 0.00033 7.2 2.5 6.5 7.2 2.5 6.5 0.00039 7.2 2.5 6.5 7.2 2.5 6.5 0.00047 7.2 2.5 6.5 7.2 2.5 6.5 0.00056 7.2 2.5 6.5 7.2 2.5 6.5 0.00068 7.2 2.5 6.5 7.2 2.5 6.5 0.00082 7.2 2.5 6.5 7.2 2.5 6.5 0.001 7.2 2.5 6.5 7.2 2.5 6.5 0.0012 7.2 2.5 6.5 7.2 2.5 6.5 0.0015 7.2 2.5 6.5 7.2 3.5 7.5 0.0018 7.2 2.5 6.5 7.2 3.5 7.5 0.0022 7.2 2.5 6.5 7.2 3.5 7.5 0.0027 7.2 2.5 6.5 7.2 4.5 9.5 0.0033 7.2 3.5 7.5 7.2 4.5 9.5 0.0039 7.2 3.5 7.5 7.2 4.5 9.5 0.0047 7.2 3.5 7.5 7.2 6 11 0.0056 7.2 4.5 9.5 7.2 6 11 0.0068 7.2 4.5 9.5 7.2 6 11 0.0082 7.2 4.5 9.5 7.2 6 11 0.01 7.2 6 11 0.012 7.2 6 11 0.015 7.2 6 11 0.018 7.2 6 11 0.082 7.2 2.5 6.5 7.2 3.5 7.5 7.2 6 11 0.1 7.2 2.5 6.5 7.2 3.5 7.5 7.2 6 11 0.12 7.2 2.5 6.5 7.2 5 10 7.2 6 11 0.15 7.2 2.5 6.5 7.2 3.5 7.5 7.2 5 10 7.2 6 11 0.18 7.2 2.5 6.5 7.2 3.5 7.5 7.2 5 10 7.2 6 11 0.22 7.2 2.5 6.5 7.2 3.5 7.5 7.2 5 10 7.2 6 11 0.27 7.2 3.5 7.5 7.2 3.5 7.5 7.2 6 11 0.33 7.2 3.5 7.5 7.2 4.5 9.5 7.2 6 11 0.39 7.2 3.5 7.5 7.2 4.5 9.5 0.47 7.2 3.5 7.5 7.2 4.5 9.5 0.56 7.2 4.5 9.5 7.2 5 10 0.68 7.2 4.5 9.5 7.2 5 10 0.82 7.2 4.5 9.5 1 7.5 5 8 1 7.2 5 10 1.2 7.2 6 11 1.5 7.2 6 11 2 7.2 6 11 2.2 7.2 6 11 东莞市全鹏电子科技有限公司 文件名称 MPX Approval Sheet-QP (BOX-TYPE Metallized Polypropylene Film Interference Suppression Capacitor) 制作日期 2019-5-17 版本 07 文件编号 QP-AP-28 页码 13/04 三、 产品技术性能要求 Third, the product technical performance requirements 1．引用标准：Q/HR 101-2008、IEC 60384-2 Reference standard：Q/HR 101-2008、IEC 60384-2 2．气候类别：55/105/21 Climate category：55/105/21 3．额定温度：＋85℃ Rated temperature：＋85℃ 4．工作温度范围：-55℃～＋105℃ Operating temperature range：-55℃～＋105℃ 5．额定电压：63Vdc、100Vdc、250Vdc、400Vdc、630Vdc、1000Vdc Rated voltage：63Vdc、100Vdc、250Vdc、400Vdc、630Vdc、1000Vdc 6．标称容量：100pF～2.2μF Capacitance range：1000pF～2.2μF 7．容量允许偏差：±5%（J）、±10%（K） Capacity tolerance：±5%（J）、±10%（K） 8．损耗角正切： Dissipation factor: 测试频率 Test Frequency 1kHz 10kHz 100kHz CR≤0.1μF CR＞0.1μF -4 ≤100×10 ≤150×10-4 UR≤100Vdc UR＞100Vdc ≥3750MΩ ≥1250s ≥7500MΩ ≤100×10 ≤150×10-4 ≤300×10-4 -4 9．耐电压：1.6UR，2s；Ⅱ型：1.4UR，2s Voltage proof：1.6UR，2s；ⅡType：1.4UR，2s 10．绝缘电阻： Insulation resistance： 标称容量 Nominal capacity CR ≤0.33μF ＞0.33μF 11．自感：≈7nH Inductance: ≈ 7nH 12．主要技术特性曲线图：见附录 1 Main technical characteristics curve: See Appendix 1 13．温度降额电压： Temperature derating voltage: 在＋85℃至＋105℃的温度范围内，每升高 1℃，所施加电压减少量为额定电压的 1.25% +85 ℃ to +105 ℃ in the temperature range, each increase of 1 ℃, the applied voltage reduction of 1.25% of rated voltage 14．最大电压与频率的关系曲线图：见附录 2 The relationship between the maximum voltage and frequency curve: See Appendix 2 15．最大电流与频率的关系曲线图：见附录 3 Maximum current and the frequency of the curve: see Appendix 3 东莞市全鹏电子科技有限公司 文件名称 MPX Approval Sheet-QP (BOX-TYPE Metallized Polypropylene Film Interference Suppression Capacitor) 制作日期 2019-5-17 版本 07 文件编号 QP-AP-28 页码 13/05 16．稳态湿热试验方法及要求： Damp heat steady state test methods and requirements: 试验条件： 要求： Test conditions: Requirements: 温度：+40℃±2℃ 容量变化：|ΔC/C|≤5% Temperature: +40 ℃ ± 2 ℃ Capacity changes: | ΔC / C | ≤ 5% -4 相对湿度：93%±2% 损耗变化：Δtgδ≤50×10 （1kHz） Relative Humidity: 93% ± 2% Loss Change: Δtgδ ≤ 50 × 10-4 (1kHz) 试验时间：21 天 绝缘电阻：≥初始要求值的 50% Test time: 21 days Insulation resistance: ≥ 50% of the initial required value 17．耐久性试验方法及要求： Endurance test methods and requirements: 试验条件： 要求： Test conditions: Requirements: 温度：+105℃±2℃ 容量变化：|ΔC/C|≤8% Temperature: +105 ℃ ± 2 ℃ Capacity changes: | ΔC / C | ≤ 8% -4 试验时间：1000h 损耗变化：Δtgδ≤50×10 （10kHz） Test time: 1000h Loss Change: Δtgδ ≤ 50 × 10-4 (10kHz) 施加电压：1.25UR 绝缘电阻：≥初始要求值的 50% Applied voltage: 1.25UR Insulation resistance: ≥ 50% of the initial required value 18．耐焊接热试验方法及要求： Resistance to soldering heat test methods and requirements: 试验条件： 要求： Test conditions: Requirements: 焊料温度：+260℃±5℃ 容量变化：|ΔC/C|≤2% Solder temperature: +260 ℃ ± 5 ℃ Volume change: | ΔC / C | ≤ 2% 浸入时间：10s±1s 损耗变化：Δtgδ≤30×10-4（10kHz） Immersion time: 10s ± 1s Loss Change: Δtgδ ≤ 30 × 10-4 (10kHz) 绝缘电阻：≥初始要求值 Insulation resistance: ≥ initial required value 19．长期稳定性试验方法及要求： Long-term stability test methods and requirements: 在正常存储条件（见第四章第 4 条）下存储 2 年后，要求容量变化：|ΔC/C|≤3%。 Under normal storage conditions (see Chapter IV Article 4) to store two years later, the required capacity changes: | ΔC / C | ≤ 3%. 20．可靠性试验方法及要求(参照 MIL HDB 217)： Reliability test method and requirements (reference MIL HDB 217): 应用条件： 失效标准（参照 DIN 44122）： Application conditions: Failure criterion (see DIN 44122): 温度：+40℃±2℃ 短路或开路； Temperature: +40 ℃ ± 2 ℃ Short circuit or open; 电压：0.5UR 容量变化：|ΔC/C|＞10%； Voltage: 0.5UR Volume change: | ΔC / C |> 10%; -4 失效率：≤1FIT 损耗变化：Δtgδ≤30×10 （10kHz）； Failure rate: ≤ 1FIT Loss Change: Δtgδ ≤ 30 × 10-4 (10kHz); (注：1FIT=1×10-9failure/components×h) 绝缘电阻：＜0.5%初始要求值。 -9 (Note: 1FIT=1×10 failure/components×h) Insulation resistance:
