NKNP2WS-2Ω7±2%-6T63

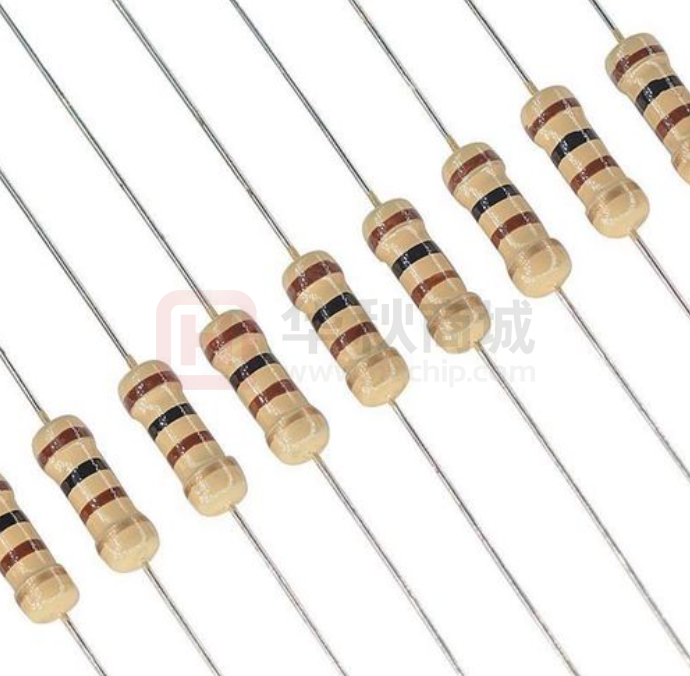

VER:01 规 格 承 认 书 SPECIFICATION FOR APPROVAL 客户 CUSTOMER ： 品名 PRODUCT ： 无感绕线不燃性涂装电阻器 规格 TYPE ： NKNP2WS-2Ω7±2%-6T63 客户承认印 CUSTOMER APPROVED 地址：广东省东莞市大朗镇莞樟路大朗段746号301室 电话：0769--86732158 传真：0769--86666888 一式二份 翔胜一份 客户一份 出图 业务 审核 核准 DRAWING SALES AUDITING APPROVED 翔胜电子技术品质部 编号：NKNPS20230926001 日期：2023年9月26日 NKNP SERIES WIREWOUND NONFLAME RESISTORS 无感绕线不燃性涂漆装电阻器 Δ FEATURES 特点 1 HIGH QUALITY 高品质. 2 SHOCK RESISTANCE 耐冲击 3 本体 STANDARD TOLERANCE :±1%、±2%、±5%、±10% ±1%、±2%、±5%、±10%的标准误差 VARIETY OF PACKAGING-BULK 52mm、63mm、73mm、93mm TAPE,CUT AND FORMED 4 可供散装、编带52mm、63mm、73mm、93mm、成型、剪脚 5 HIGH RESISTANCE RANGE (0Ω01-1KΩ). 小型化 阻抗范围高 (0Ω01-1KΩ). Δ CONSTRUCTION 结构图 1 CERAMIC CORE (HIGH CONDUCTIVITY) 陶瓷棒心（高热传导） 2 RESISTANCE WIRE 电阻线 END CAP (HIGH RELIABILITY FITTING BY ORIGINAL CAP-PRESSING METHOD) 3 端帽（卯和度信赖性高） HIGH INSU LATION AND NON-COMBUSTILITY OF FROG RESIN COATING (BULK POWER DIMMED,MINIATURIZED TO BRICK RED) 4 高绝缘及不燃性之硅树脂涂料（本体功率为灰色，小型化 为砖红色） 5 COLOR CODE (PER MIL& EIA STANDARDS) 色码（符合MIL & EIA规定之标准色码带） 6 LEAD WIRE(TINNED COPPER、CP) 引线（镀锡铜线、CP线） 7 WELDING (LONG RELIABILITY GUARANTEE) 焊接（长期可靠性高） Δ SPECIFICATION:规格描述 EXAMPLE 例： NKNP2WS-2Ω7±2%-6T63 NKNP 2WS 2Ω7 ±2% 6 T63 品名 PRODUCT 额定功率 RATED POWER 阻值范围 RESISTANCE RANGE 误差值 TOLERANCE 线径 WIRE DIAMETER 形状 SHAPE CR 碳膜电阻器 1/8W 1/4WS 0Ω01-22MΩ ±10% K O:0.40CU S:0.40CP T26 编带26MM MF 金膜电阻器 1/4W 1/2WS 阻值表示方法 ±5% J 2:0.50CU X:0.50CP T52 编带52MM MO 氧化膜电阻器 1/2W 1WS RESISTANCE VALUE ±2% G 6:0.60CU T:0.60CP T63 编带63MM ±1% F 9:0.70CU Q:0.70CP T73 编带73MM ±0.5% D A:0.75CU D:0.80CP T93 编带93MM P 散装 M、MB、MK 卧式成型散装 FY、FKY、 FYL、FKYL 立式成型散装 FT 立式成型编带 MGR 高压玻璃釉电阻器 1W 2WS REPRESENTATION KNP 绕线电阻器 2W 3wS 阻值单位按Ω，K,M 3W 5WS 1000Ω=1K 1000K=1M 5W 7WS 例：9Ω1/5K6/4M7 NKNP 无感绕线电阻器 FR 保险电阻器 FRKNP 绕线保险电阻器 SCF 高压脉冲电阻器 C:0.80CU NKNP SERIES WIREWOUND NONFLAME RESISTORS 无感绕线不燃性涂漆装电阻器 Δ PERFORMANCE 性能 CHARACTERISTICS 特性项目 SPECIFICATIONS 规格值 DC RESISTANCE 直流阻抗值 G（±2%） T.C.R温度系数 LOAD LIFE IN HUMIDITY 湿度寿命 LOAD LIFE 温度寿命 SHORT TIME OVER LOAD 短时间过负荷 RESISTANCE VALUE TEST AT ROOM TEMPERATURE 25℃ 阻值测试在室温25℃ 1/4W 1/2WS 1/2W 1WS 1W 2WS 2W 3WS 3W 5WS 5W 7WS ±350PPM RESISTANCE CHANGE RATE ±(5%+0.05Ω) WITH NO EVIDENCE OF RESISTOR DAMAGE. 阻抗值变化率（5%±0.05Ω），电阻器不可有损伤 INSULATION RESISTANCE 绝缘阻抗 ELECTRIC WITHSTANDING VOLTAGE 绝缘耐电压 TEMPERATURE CYCLING 温度偱环 X 10 6PPM/℃ R2-R1 R1(T2-T1) R1: RESISTANCE VALUE AT ROOM TEMPERATURE(T1) 常温（T1）阻抗值 R2：RESISTANCE VALUE AT　ROOM　TEMPERATURE　+100℃（T2） 常温+100℃阻抗值 RESISTANCE CHANGE AFTER 1000H(1.5H ON,0.5H OFF)AT RATED VOLTAGE IN A HUMIDITY CHAMBER CONTROLLED AT40+/-2℃ AND 90-95% RELATIVE HUMIDITY.(when thetest voltage exceeds the working voltage,considerusing the working voltage) 温度40+/-2℃，相对湿度90-95%于恒温恒湿箱中 ，加额定直流电压测试 1.5小时停止 0.5小时，连续1000小时。（当实验电压超过最高使用电压 ，采用最高使用电压 ） RESISTANCE CHANGE AFTER 1000H OPERATING AT RATED VOLTAGE RESISTANCE CHANGE RATE ±(5%+0.05Ω)MAX WITH NO WITH DUTY CYCLE OF 1.5H ON 0.5H OFF AT 70℃±2℃(when thetest voltage EVIDENCE OF RESISTOR DAMAGE. exceeds the working voltage,considerusing the working voltage) 阻抗值变化率（5%±0.05Ω），电阻器不可有损伤 温度70+/2℃，加额定直流电压测试 1.5小时停止0.5小时，连续1000小时（当实验电压 超过最高使用电压时 ，采用最高使用电压 ） ±(1%+0.05Ω) 1/4W，1/2W，1W，2W， 3W，5W ±(1%+0.05Ω) 1/2WS,1WS,2WS,3WS,5W S，7WS ±(2%+0.05Ω) PULSE OVER LOAD 断续过负荷 RESISTANCE TO SOLVENT 耐溶剂性 TEST METHODS JIS C 5202 测试方法 JIS C 5202标准 NO VISIBLE DAMAGES TO PROTECTIVE COAATING AND MARKING(外观无异常，标识能够清楚易辨 >100MΩ RESISTANCE CHANGE RATE ±(1%+0.05Ω) WITH NO EVIDENCE OR RESISTOR DAMAGE. 阻抗值变化率±（1%+0.05Ω），电阻器不可有损伤 RESISTANCE CHANGE RATE IS ±(1%+0.05Ω) MAX, WITH NO EVIDENCE OF RESISTOR DAMAGE. 阻抗值变化率 ±（1%+0.05Ω） 以内，电阻器不可有损 伤 RESISTANCE CHANGE AFTER THE APPLICATION OF APOTENTIAL OF10T RATED POWER FOR 5 SE(when the test voltage exceeds the maximum overload,consider using the maximum overload voltage) 额定功率X10倍，测试5秒（当实验电压超过最高过负载时 ，采用最高过负载电压 ） RESISTANCE CHANGE AFTER 10000C(1SEC ON,25SEC OFF)AT 4T RATED VOLTAGE (AC)when the test voltage exceeds the maximam overload,consider using the maxmum overload voltage) 额定电压*4倍（交流电压），测试1秒停止25秒，测试10000次。（当实验电压超过最 高过负荷电压，采用最高过负荷电压 ） RESISTANCE CHANGE AFTER 5000C(1SEC ON,25SEC OFF)AT 3T RATED VOLTAGE (AC)when the test voltage exceeds the maximam overload,consider using the maxmum overload voltage) 额定电压*3倍（交流电压），测试1秒停止25秒，测试5000次。（当实验电压超过最高 过负荷电压，采用最高过负荷电压 ） SOAK 3MIN IN THE MELTING AGENT TO AGAIN AND AGAIN WIPE 10 TIMES (三氯乙稀浸泡3分钟，再用湿布反复擦拭 10次） 1.将PUN/INS开关置于INS位置。2.将DC1000V/500V的输出电压档位通常设定于 500V。 3.把TIME旋钮旋转到60秒。4.用测试夹夹住电阻的导线一端 ，此时可打开电源 ，并用 测试棒的一端接触到绝缘漆的表面 ，记录下此时的指针所显示的数据即为电阻的绝缘 阻抗值， ELECTRIC RESISTANCE BOTH ENDS THE CONJUNCTION LINE PUT ON THE METALS V TYPE THE SLOT，ACCORDING TO THE ELECTRIC VOLTAGE PROVISION OF THE CHARACTERISTIC WATCH 60 SECONDS INFLICTION 电阻两端导线置于金属 V型槽上，依特性表之电压规定施加 60秒 STEP 步骤、 TEMPERATURE 温度 TIME(MIN)放置时间 1 2 3 4 -55℃±2℃ ROOM TEMP室温 85℃±2℃ ROOM TEMP室温 30 10-15 30 10-15 PUT THE LEAD LINE OF RESISTANCE INTO THE SOLDERING ABOUT 3.2 TO 4.8MM PIEASE TAKE IMPLEMENTATION ON THE BASISO OF THE TABLE BELOW RESISTANCE CHANGE RATE IS ±(1%+0.05Ω) 将电阻两端导线浸入锡炉约 3.2至4.8MM依下表规定实施 RESISTANCE TO SOLDERING HEAT MAX, WITH NO EVIDENCE OF RESISTOR DAMAGE. 耐热性 阻抗值变化率（1%±0.05Ω） 以内，电阻器不可有损伤 TEMPERATURE温度 DIP TIME放置时间 SOLDERABILITY 焊锡性 SOLDER JOINT PULL 焊点拉力 Life & failure rate 寿命失效率 95% COVERAGE MINIMUM 95%覆盖于导线上 PULLING TEST FOR 1/8W≥1.8KG，1/4W≥3.8KG，1/2W BIGGER THAN ≥5KG 拉力强度 1/8W≥1.8KG，1/4W≥3.8KG，1/2W 含以上 ≥5KG Under the rated condition Use Lire≥ 10000H 额定条件下使用寿命 ≥10000小时 350℃±10℃ 3±0.5 260℃±5℃ 10±1.0 SEC SEC TEST TEMPERATURE OF SOLDER:230℃±5℃ DWELL TIME IN SOLDER:3±0.5 SEC 锡炉温度：230℃±5℃ 浸锡时间：3±0.5 秒 SECURE BOTH LDAD WIRE ON EACH SIDE OF PULLING MACHING AND THEN PULL IT 将成品电阻铜线一端夹在拉力器的一端 ，铜线另一端也夹在拉力器上 ，再摇动拉力器 failure rate≤10PPM 失效率≤10PPM NKNP SERIES WIREWOUND NONFLAME RESISTORS 无感绕线不燃性涂漆装电阻器 Δ POWER CHARACTERISTIC 电力特性 POWER PATED 额定功率 ITEM 项目 1/4W 1/2WS 1/2W 1WS 1W 2WS 2W 3WS 3W 5WS 5W 7WS MAX WORKING VOLTAGE 最高使用电压 150V 150V 150V 150V 150V 150V 350V 350V 350V 350V 500V 500V MAX OVERLOAD VOLTAGE 最高过负荷电压 400V 400V 400V 400V 400V 400V 600V 600V 600V 600V 600V 600V MAX INTERMITTENCE OVER LOAD VOLTAGE 最高断续过负荷 400V 400V 500V 500V 500V 500V 600V 600V 600V 600V 750V 750V ELECTRIC WITHSTANDING VOLTAGE 绝缘耐电压 200V 200V 250V 250V 350V 350V 500V 500V 500V 500V 500V 500V RESISTANCE TOLERANCE 阻抗误差值 RANGE(OHM) 阻抗值范围 K（±10%） J（±5%） G（±2%） F（±1%） MIN 0.01Ω 0.01Ω 0.01Ω 0.01Ω 0.01Ω 0.01Ω 0.01Ω 0.01Ω 0.01Ω 0.01Ω 0.01Ω 0.01Ω MAX 8.2Ω 8.2Ω 10Ω 10Ω 10Ω 10Ω 12Ω 12Ω 22Ω 22Ω 47Ω 47Ω NOTE注解： 1M ohm is high risk resistance for thin film resistors. 薄膜电阻1M以上阻值为高风险阻值 Δ POWER DERATING CURVE 负载衰减曲线 NOTE注解： 1 RATED AMBIENT TEMPERATURE :70℃ 额定周围温度：70℃ 2 OPERATING TEMPERATURE RANGE:-55℃～+235℃ 使用温度范围：-55℃～+235℃ 3 FOR RESISTORS IPERATED IN AMBIENT TEMPERATURE OVER 70℃,POWER RATING SHALL BE DERATED IN ACCORDANCE WITH THE FIGURE 周围温度70℃以上使用时，根据降功率曲线将减轻额定功率 NKNP SERIES WIREWOUND NONFLAME RESISTORS 无感绕线不燃性涂漆装电阻器 Δ TYPE DIMENSION 型号尺寸 ◆ BULK TYPE 散装 POWER 功率 2WS DIMENSION 尺寸 (mm) L±1.0 ØD±0.50 Ød±0.05 H±3.0 11 4.5 0。6 30 ◆ TAPING TYPE 编带 DIMENSION 尺寸 (mm) POWER 功率 +1.5 T +2.0 ØD±0.5 Ød±0.05 P±0.5 L±1.0 -0.0 2WS 63 W -0.0 4.5 0。6 5 11 75 NKNP SERIES WIREWOUND NONFLAME RESISTORS Δ COLOR CODE 色码 无感绕线不燃性涂漆装电阻器
