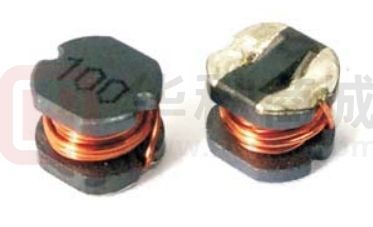

PIO75-3R3MT

SMD POWER INDUCTORS PIO PIO SERIES SMD POWER INDUCTORS FEATURES Low profile. SMT type. APPLICATIONS , Portable communication equipment, Notebook Computer LCD television DC/DC converters. LCD DC/DC HOW TO ORDER 54 PIO M 150 (L T W T) ( (mm) Product Code H) Inductance 43 PIO PIO 4.5 4.0 3.2 54 5.8 5.2 4.5 75 7.8 7.0 5.0 105 10.0 9.0 5.4 Packaging Style Tolerance Dimensions 1R5 1.5 150 15 151 150 152 1500 J K L M N 5% 10% 15% 20% 30% T Tape & Reel Marking DIMENSIONS RECOMMENDED LAND PATTERNS D(typ.) E(typ.) F(typ.) G(typ.) H(typ.) (Unit) I(typ.)mm PIO31 3.5 0.3 3.0 0.3 1.6 0.3 1.00 3.50 3.00 3.50 1.60 0.80 PIO32 3.5 0.3 3.0 0.3 2.1 0.3 1.00 3.50 3.00 3.50 1.60 0.80 PIO42 4.5 0.3 4.0 0.3 2.15 1.60 4.50 4.00 4.50 1.75 1.50 PIO43 4.5 0.3 4.0 0.3 3.2 0.3 1.60 4.50 4.00 4.50 1.75 1.50 PIO52 5.8 0.3 5.2 0.3 2.1 0.3 2.00 5.80 5.20 5.50 2.15 1.70 PIO53 5.8 0.3 5.2 0.3 3.0 0.3 2.00 5.80 5.20 5.50 2.15 1.70 PIO54 5.8 0.3 5.2 0.3 4.5 0.3 2.00 5.80 5.20 5.50 2.15 1.70 PIO73 7.8 0.3 7.0 0.3 3.5 0.3 2.50 7.80 7.00 7.50 3.00 2.00 PIO75 7.8 0.3 7.0 0.3 5.0 0.3 2.50 7.80 7.00 7.50 3.00 2.00 PIO104 10.0 0.3 9.0 0.3 4.0 0.3 3.00 10.00 9.00 9.50 3.75 2.50 PIO105 10.0 0.3 9.0 0.3 5.4 0.3 3.00 10.00 9.00 9.50 3.75 2.50 Part A C B 0.3 101 ELECTRICAL CHARACTERISTICS PIO31 Series L( Part No. H) Tolerance 1.0 2.2 3.3 4.7 6.8 8.2 10 15 22 33 PIO31-1R0MT PIO31-2R2MT PIO31-3R3MT PIO31-4R7MT PIO31-6R8MT PIO31-8R2MT PIO31-100MT PIO31-150MT PIO31-220MT PIO31-330MT Test Freq. 100 kHz 100 kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 20% 20% 20% 20% 20% 20% 20% 20% 20% 20% DCR( )Max 0.048 0.085 0.115 0.170 0.240 0.330 0.350 0.640 0.890 1.250 Isat(A) 1.30 1.20 1.08 1.00 0.80 0.76 0.70 0.50 0.40 0.37 PIO32 Series L( Part No. H) PIO32-1R0MT 1.0 PIO32-1R5MT 1.5 PIO32-1R8MT Test Freq. Tolerance DCR( )Max Isat(A) 20% 100kHz 0.050 1.85 20% 100kHz 0.060 1.80 1.8 20% 100kHz 0.070 1.70 PIO32-2R2MT 2.2 20% 100kHz 0.080 1.60 PIO32-2R7MT 2.7 20% 100kHz 0.090 1.60 PIO32-3R3MT 3.3 20% 100kHz 0.100 1.40 PIO32-3R9MT 3.9 20% 100kHz 0.150 1.30 PIO32-4R7MT 4.7 20% 100kHz 0.165 1.25 PIO32-5R6MT 5.6 20% 100kHz 0.185 1.20 PIO32-6R8MT 6.8 20% 100kHz 0.210 1.10 PIO32-8R2MT 8.2 20% 100kHz 0.240 1.05 PIO32-100MT 10 20% 100kHz 0.350 0.76 PIO32-120MT 12 20% 100kHz 0.460 0.69 PIO32-150MT 15 20% 100kHz 0.500 0.64 PIO32-180MT 18 20% 100kHz 0.600 0.53 PIO32-220MT 22 20% 100kHz 0.650 0.50 PIO32-270MT 27 20% 100kHz 0.750 0.45 PIO32-330MT 33 20% 100kHz 0.850 0.38 PIO32-390MT 39 20% 100kHz 1.000 0.36 PIO32-470MT 47 20% 100kHz 1.600 0.33 PIO32-560MT 56 20% 100kHz 1.650 0.29 PIO32-680MT 68 20% 100kHz 1.850 0.28 PIO32-820MT 82 20% 100kHz 2.100 0.25 PIO32-101MT 100 20% 1kHz 2.200 0.22 PIO42 Series L( Part No. Isat: H) Tolerance Test Freq. DCR( )Max Isat(A) PIO42-1R0MT 1.0 20% 100kHz 0.050 3.00 PIO42-1R5MT 1.5 20% 100kHz 0.055 2.80 PIO42-2R2MT 2.2 20% 100kHz 0.070 2.50 PIO42-3R3MT 3.3 20% 100kHz 0.085 1.75 PIO42-4R7MT 4.7 20% 100kHz 0.095 1.40 PIO42-6R8MT 6.8 20% 100kHz 0.128 1.20 PIO42-8R2MT 8.2 20% 100kHz 0.155 1.10 PIO42-100MT 10 20% 100kHz 0.180 1.00 PIO42-150MT 15 20% 100kHz 0.320 0.80 PIO42-220MT 22 20% 100kHz 0.450 0.60 Isat 10% Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value. 102 SMD POWER INDUCTORS PIO43 Series Part No. L( H) Test Freq. Tolerance PIO43-1R0MT 1.0 20% PIO43-1R5MT 1.5 20% PIO43-2R2MT 2.2 PIO43-3R3MT 3.3 PIO43-3R9MT DCR( )Max Isat(A) 100kHz 0.045 3.50 100kHz 0.055 2.85 20% 100kHz 0.070 2.40 20% 100kHz 0.085 2.25 3.9 20% 100kHz 0.090 1.70 PIO43-4R7MT 4.7 20% 100kHz 0.105 1.65 PIO43-5R6MT 5.6 20% 100kHz 0.120 1.60 PIO43-6R8MT 6.8 20% 100kHz 0.130 1.40 PIO43-8R2MT 8.2 100kHz 0.145 1.30 PIO43-100MT 10 20% 100kHz 0.180 1.10 PIO43-150MT 15 20% 100kHz 0.235 0.85 PIO43-180MT 18 20% 100kHz 0.330 0.80 PIO43-220MT 22 20% 100kHz 0.360 0.70 PIO43-270MT 27 20% 100kHz 0.520 0.65 PIO43-330MT 33 20% 100kHz 0.540 0.60 PIO43-390MT 39 20% 100kHz 0.580 0.55 PIO43-470MT 47 20% 100kHz 0.840 0.48 PIO43-560MT 56 20% 100kHz 0.930 0.46 PIO43-680MT 68 20% 100kHz 1.110 0.44 PIO43-820MT 82 20% 100kHz 1.250 0.42 PIO43-101KT 100 10% 1kHz 1.400 0.40 PIO43-151KT 150 10% 1kHz 2.000 0.35 PIO43-221KT 220 10% 1kHz 2.460 0.27 PIO43-331KT 330 10% 1kHz 4.500 0.20 PIO43-471KT 470 10% 1kHz 5.500 0.16 PIO43-561KT 560 10% 1kHz 6.000 0.14 PIO43-681KT 680 10% 1kHz 6.800 0.13 Tolerance Test Freq. 20% PIO52 Series Part No. L( H) DCR( )Max Isat(A) 100kHz 0.022 4.50 100kHz 0.030 4.00 20% 100kHz 0.070 3.50 20% 100kHz 0.090 2.70 4.7 20% 100kHz 0.093 2.00 PIO52-5R6MT 5.6 20% 100kHz 0.105 1.80 PIO52-6R8MT 6.8 20% 100kHz 0.160 1.50 PIO52-8R2MT 8.2 20% 100kHz 0.170 1.40 PIO52-100MT 10 20% 100kHz 0.200 1.30 PIO52-150MT 15 20% 100kHz 0.250 1.05 PIO52-220MT 22 20% 100kHz 0.350 0.90 PIO52-330MT 33 20% 100kHz 0.500 0.75 PIO52-470MT 47 20% 100kHz 0.650 0.60 PIO52-560MT 56 20% 100kHz 0.750 0.55 PIO52-680MT 68 20% 100kHz 0.950 0.50 PIO52-820MT 82 20% 100kHz 1.200 0.45 PIO52-101KT 100 10% 1kHz 1.260 0.40 PIO52-1R0MT 1.0 20% PIO52-1R5MT 1.5 20% PIO52-2R2MT 2.2 PIO52-3R3MT 3.3 PIO52-4R7MT Isat: Isat 10% Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value. 103 PIO53 Series Part No. L( H) Test Freq. Tolerance DCR( )Max Isat(A) 100kHz 0.028 4.50 100kHz 0.034 4.20 100kHz 0.050 4.00 100kHz 0.060 3.00 100kHz 0.070 2.80 100kHz 0.083 2.60 20% 100kHz 0.100 2.50 20% 100kHz 0.120 2.30 20% 100kHz 0.130 2.00 20% 100kHz 0.182 1.60 20% 100kHz 0.280 1.20 20% 100kHz 0.410 1.10 20% 100kHz 0.550 0.80 20% 100kHz 0.630 0.75 82 20% 100kHz 0.750 0.70 PIO53-101KT 100 10% 1kHz 0.925 0.65 PIO53-151KT 150 10% 1kHz 1.600 0.60 PIO53-221KT 220 10% 1kHz 1.860 0.40 PIO53-331KT 330 10% 1kHz 3.100 0.25 PIO53-1R0MT 1.0 20% PIO53-1R5MT 1.5 20% PIO53-2R2MT 2.2 20% PIO53-3R3MT 3.3 20% PIO53-4R7MT 4.7 20% PIO53-5R6MT 5.6 20% PIO53-6R8MT 6.8 PIO53-8R2MT 8.2 PIO53-100MT 10 PIO53-150MT 15 PIO53-220MT 22 PIO53-330MT 33 PIO53-470MT 47 PIO53-680MT 68 PIO53-820MT PIO54 Series Part No. L( H) Test Freq. Tolerance DCR( )Max Isat(A) PIO54-1R0MT 1.0 20% 100kHz 0.025 3.50 PIO54-1R5MT 1.5 20% 100kHz 0.025 3.30 PIO54-2R2MT 2.2 20% 100kHz 0.028 3.20 PIO54-3R3MT 3.3 20% 100kHz 0.035 2.50 PIO54-3R9MT 3.9 20% 100kHz 0.038 2.40 PIO54-4R7MT 4.7 20% 100kHz 0.040 2.30 PIO54-5R6MT 5.6 20% 100kHz 0.050 2.10 PIO54-6R8MT 6.8 20% 100kHz 0.055 2.00 PIO54-8R2MT 8.2 20% 100kHz 0.090 1.70 10 20% 100kHz 0.100 1.65 12 20% 100kHz 0.120 1.55 15 20% 100kHz 0.140 1.40 18 20% 100kHz 0.150 1.25 20% 100kHz 0.180 1.10 0.200 0.95 PIO54-100MT PIO54-120MT PIO54-150MT PIO54-180MT PIO54-220MT 22 PIO54-270MT 27 20% 100kHz PIO54-330MT 33 20% 100kHz 0.220 0.90 PIO54-390MT 39 20% 100kHz 0.300 0.80 PIO54-470MT 47 20% 100kHz 0.350 0.75 PIO54-560MT 56 20% 100kHz 0.400 0.70 PIO54-680MT 68 20% 100kHz 0.450 0.65 PIO54-820MT 82 20% 100kHz 0.600 0.60 PIO54-101KT 100 10% 1kHz 0.700 0.55 PIO54-151KT 150 10% 1kHz 1.100 0.43 220 10% 1kHz 1.550 0.35 330 10% 1kHz 1.760 0.30 470 10% 1kHz 2.500 0.25 560 10% 1kHz 2.870 0.20 680 10% 1kHz 3.500 0.18 10% 1kHz 5.200 0.17 10% 1kHz 5.500 0.15 PIO54-221KT PIO54-331KT PIO54-471KT PIO54-561KT PIO54-681KT PIO54-821KT PIO54-102KT 820 1000 Isat: Isat 10% Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value. 104 SMD POWER INDUCTORS PIO73 Series Tolerance Part No. Test Freq. DCR( )Max Isat(A) PIO73-1R0MT 1.0 20% 100kHz 0.012 6.00 PIO73-1R8MT 1.8 20% 100kHz 0.017 5.00 PIO73-2R2MT 2.2 20% 100kHz 0.022 4.50 PIO73-3R3MT 3.3 20% 100kHz 0.035 4.10 PIO73-4R7MT 4.7 20% 100kHz 0.048 4.00 PIO73-6R8MT 6.8 20% 100kHz 0.050 2.40 PIO73-8R2MT 8.2 20% 100kHz 0.072 2.20 PIO73-100MT 10 20% 100kHz 0.080 2.10 PIO73-150MT 15 20% 100kHz 0.095 1.70 PIO73-180MT 18 20% 100kHz 0.110 1.40 PIO73-220MT 22 20% 100kHz 0.156 1.35 PIO73-270MT 27 20% 100kHz 0.145 1.25 PIO73-330MT 33 20% 100kHz 0.200 1.05 PIO73-390MT 39 20% 100kHz 0.215 0.95 PIO73-470MT 47 20% 100kHz 0.260 0.90 PIO73-560MT 56 20% 100kHz 0.305 0.80 PIO73-680MT 68 20% 100kHz 0.390 0.75 PIO73-820MT 82 20% 100kHz 0.405 0.70 PIO73-101KT 100 10% 1kHz 0.480 0.65 PIO73-121KT 120 10% 1kHz 0.535 0.60 PIO73-151KT 150 10% 1kHz 0.750 0.55 PIO73-181KT 180 10% 1kHz 1.020 0.50 PIO73-221KT 220 10% 1kHz 1.200 0.45 PIO73-271KT 270 10% 1kHz 1.300 0.37 PIO73-331KT 330 10% 1kHz 1.490 0.35 PIO73-471KT 470 10% 1kHz 2.200 0.30 PIO73-561KT 560 10% 1kHz 2.400 0.25 Isat: Isat 10% Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value. 105 PIO75 Series Part No. Isat: L( H) Tolerance Test Freq. DCR( )Max Isat(A) PIO75-1R0MT 1.0 20% 100kHz 0.015 5.80 PIO75-1R5MT 1.5 20% 100kHz 0.017 5.50 PIO75-2R2MT 2.2 20% 100kHz 0.023 5.20 PIO75-3R3MT 3.3 20% 100kHz 0.025 4.80 PIO75-4R7MT 4.7 20% 100kHz 0.028 4.00 PIO75-5R6MT 5.6 20% 100kHz 0.030 3.80 PIO75-6R8MT 6.8 20% 100kHz 0.036 3.00 PIO75-8R2MT 8.2 20% 100kHz 0.042 2.70 PIO75-100MT 10 20% 100kHz 0.070 2.55 PIO75-150MT 15 20% 100kHz 0.090 2.00 PIO75-220MT 22 20% 100kHz 0.110 1.70 PIO75-330MT 33 20% 100kHz 0.130 1.40 PIO75-470MT 47 20% 100kHz 0.190 1.25 PIO75-560MT 56 20% 100kHz 0.230 1.10 PIO75-680MT 68 20% 100kHz 0.250 1.00 PIO75-820MT 82 20% 100kHz 0.300 0.95 PIO75-101KT 100 10% 1kHz 0.400 0.78 PIO75-121KT 120 10% 1kHz 0.450 0.73 PIO75-151KT 150 10% 1kHz 0.600 0.70 PIO75-181KT 180 10% 1kHz 0.700 0.60 PIO75-221KT 220 10% 1kHz 0.950 0.55 PIO75-271KT 270 10% 1kHz 1.100 0.50 PIO75-331KT 330 10% 1kHz 1.250 0.45 PIO75-391KT 390 10% 1kHz 1.750 0.40 1.950 0.35 PIO75-471KT 470 10% 1kHz PIO75-561KT 560 10% 1kHz 1.980 0.32 PIO75-681KT 680 10% 1kHz 2.180 0.31 PIO75-821KT 820 10% 1kHz 2.300 0.30 PIO75-102KT 1000 10% 1kHz 3.850 0.20 Isat 10% Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value. 106 SMD POWER INDUCTORS PIO104 Series Part No. L( H) Tolerance Test Freq. DCR( )Max Isat(A) PIO104-100MT 10 20% 100kHz 0.050 2.90 PIO104-150MT 15 20% 100kHz 0.070 2.30 PIO104-220MT 22 20% 100kHz 0.090 2.10 PIO104-270MT 27 20% 100kHz 0.100 1.90 PIO104-330MT 33 20% 100kHz 0.120 1.85 PIO104-390MT 39 20% 100kHz 0.150 1.45 PIO104-470MT 47 20% 100kHz 0.170 1.35 PIO104-560MT 56 20% 100kHz 0.200 1.30 PIO104-680MT 68 20% 100kHz 0.270 1.20 PIO104-820MT 82 20% 100kHz 0.295 1.00 PIO104-101KT 100 10% 1kHz 0.300 0.95 PIO104-121KT 120 10% 1kHz 0.400 0.90 PIO104-151KT 150 10% 1kHz 0.500 0.80 PIO104-181KT 180 10% 1kHz 0.620 0.70 PIO104-221KT 220 10% 1kHz 0.720 0.65 PIO104-271KT 270 10% 1kHz 0.950 0.57 PIO104-331KT 330 10% 1kHz 1.100 0.55 PIO104-391KT 390 10% 1kHz 1.200 0.50 PIO104-471KT 470 10% 1kHz 1.520 0.45 PIO104-561KT 560 10% 1kHz 1.900 0.40 PIO104-821KT 820 10% 1kHz 2.880 0.35 PIO104-102KT 1000 10% 1kHz 3.550 0.20 PIO105 Series Part No. L( H) Tolerance Test Freq. DCR( )Max Isat(A) PIO105-100MT 10 20% 100kHz 0.060 3.80 PIO105-150MT 15 20% 100kHz 0.080 2.90 PIO105-220MT 22 20% 100kHz 0.100 2.50 PIO105-270MT 27 20% 100kHz 0.110 2.25 PIO105-330MT 33 20% 100kHz 0.120 2.00 PIO105-390MT 39 20% 100kHz 0.130 1.90 PIO105-470MT 47 20% 100kHz 0.150 1.70 PIO105-560MT 56 20% 100kHz 0.190 1.60 PIO105-680MT 68 20% 100kHz 0.220 1.45 PIO105-820MT 82 20% 100kHz 0.250 1.30 PIO105-101KT 100 10% 1kHz 0.330 1.15 PIO105-121KT 120 10% 1kHz 0.400 1.00 PIO105-151KT 150 10% 1kHz 0.450 0.95 PIO105-181KT 180 10% 1kHz 0.600 0.85 PIO105-221KT 220 10% 1kHz 0.700 0.75 PIO105-271KT 270 10% 1kHz 0.950 0.70 PIO105-331KT 330 10% 1kHz 1.100 0.60 PIO105-391KT 390 10% 1kHz 1.200 0.55 PIO105-471KT 470 10% 1kHz 1.450 0.50 PIO105-561KT 560 10% 1kHz 1.900 0.48 PIO105-681KT 680 10% 1kHz 2.250 0.45 PIO105-821KT 820 10% 1kHz 2.500 0.40 PIO105-102KT 1000 10% 1kHz 2.600 0.30 PIO105-222KT 2200 10% 1kHz 6.750 0.15 Isat: Isat 10% Isat: Saturation Current, the current when the inductance becomes 10% lower than its initial value. 107
