T15
SPECIFICATION
Shenzhen DreamLNK Technology Co.,Ltd.
深圳市骏晔科技有限公司
Shenzhen DreamLNK Technology Co., Ltd.
433MHZ(弹簧)天线
产 品 规 格 书
客
户
频
段
433MHz
线材名称
版
本
A1
客户料号
骏晔料号
T15
射频经理
Knight Ai
骏晔编号
R F 设计
James wang
结构设计
结构经理
技术总监
日
客户确认:
装配是否符合贵司要求:□OK
□NG
期
2018-06-22
深圳市骏晔科技有限公司 保密要求
本公司已拥有专有技术所提供的资料应严加保密,在未经本公司事先书面同意的时不允许透露给任何人或其他公司
目录
封
面 ....................................................................................................... 1
目
录 .......................................................................................... 2
一、产品图片 ......................................................................................
3
二、产品参数 .......................................................................................
3
三、S11
............................................................................ . ...........
4
四、产品结构图 ...................................................................................
5
五、天线应用设计指导 .......................................................................
6
数据
六、环境可靠性实验报告 .................................................................. 7
公司地址:深圳市宝安区新湖路华美居 A 区 C 座 602
Page 2
电话:0755-29369047
传真:0755-27844601
深圳市骏晔科技有限公司 保密要求
本公司已拥有专有技术所提供的资料应严加保密,在未经本公司事先书面同意的时不允许透露给任何人或其他公司

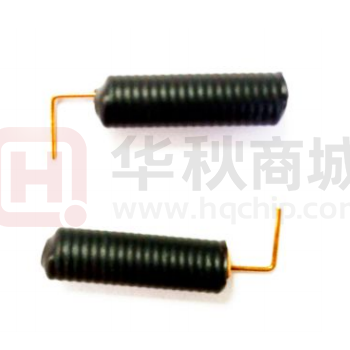

一、 产品图片
二、产品参数
产品测试参数
433MHZ 弹簧
产品名称(Name)
电 性 能 指 标
T15
产品型号(Model Type)
(Electrical Specifications)
频率范围 (Frenquency Range)
433MHz
极化方式 (Polarization) 垂直
输入阻抗(Impedance)
50 Ω
辐射方向
全向
驻波比(VSWR)
≦3.0
功率容量(Power)
50W
增益(Gain)
\i
带宽 (Bandwidth
433±5MHZ
机 械 指 标
(Mechanical Specifications)
尺寸 (Dimensions)
25.1*5mm
天线颜色(Chassis Color)
黄
连接器型号 (Connector)
焊接
引线长度(Cable Length)
\
天线材料 (Chassis Material)
黄铜
工作温度
-40℃-+85℃
存放温度
(Limit Temperature)
-40℃-+85℃
(Working Temperature)
公司地址:深圳市宝安区新湖路华美居 A 区 C 座 602
Page 3
电话:0755-29369047
传真:0755-27844601
深圳市骏晔科技有限公司 保密要求
本公司已拥有专有技术所提供的资料应严加保密,在未经本公司事先书面同意的时不允许透露给任何人或其他公司
三、S11(
VSWR 、Return loss 、Smith)数据
暗室测试
XYZ方向测试
公司地址:深圳市宝安区新湖路华美居 A 区 C 座 602
Page 4
电话:0755-29369047
传真:0755-27844601
深圳市骏晔科技有限公司 保密要求
本公司已拥有专有技术所提供的资料应严加保密,在未经本公司事先书面同意的时不允许透露给任何人或其他公司
四、结构图纸
公司地址:深圳市宝安区新湖路华美居 A 区 C 座 602
Page 5
电话:0755-29369047
传真:0755-27844601
深圳市骏晔科技有限公司 保密要求
本公司已拥有专有技术所提供的资料应严加保密,在未经本公司事先书面同意的时不允许透露给任何人或其他公司
五、天线应用设计指导
说明:天线设计过程中需要结合产品外形结构,射频模块信号输入输出接口的位置,以及产品内部的干扰
源的位置来决定弹簧天线的摆放位置,角度,离铺地的间距,离PCB基板的高度等。预留π型网络以便匹配
天线,调试天线时请务必提供整套产品外壳及内部PCBA功能板,将外部的干扰源及寄生电容计算到匹配当
中去,使天线达到最佳的性能指标及工作效率。左图为侧视图,右图为俯视图。匹配网络的PCB走线参考
0.5mm线宽,网络两边铺地参考0.35mm间距以保持良好的阻抗特性。如疑问请Email至support@dreamlnk.com
将PCB文件发至该邮箱或与FAE联络。
六、环境性能测试
项目
测试条件
规格
储存环境
在没有指定的情况下测试温度、湿度、气压如下:
1. 温度为-30℃~+80℃
2.相对湿度为45%-85%
3.气压为86kpa-106kpa
电气机械性能正常
高低温试验
在70℃与40℃之间进行5次循环,然后在正常条件下
1-2H,检查外观质量。
相对湿度95±3%,试验温度:40℃.持续2H作用后,
试品取出后5min之内测定电气性能,试品在正常条
件下1-2H,检查外观质量
振频范围10-55HZ,位移幅值:0.35MM,加速度幅值:
振动试验
50.0M/S,扫频循环次数:30次
公司地址:深圳市宝安区新湖路华美居 A 区 C 座 602
电话:0755-29369047
耐恒定湿热
试验
Page 6
尺寸应满足规定并应
满足满足
于机械、电气性能
尺寸应满足规定并应
满足满足
于机械、电气性能
电气机械性能正常
传真:0755-27844601
深圳市骏晔科技有限公司 保密要求
本公司已拥有专有技术所提供的资料应严加保密,在未经本公司事先书面同意的时不允许透露给任何人或其他公司
跌落试验
1M高空按照互相垂直的轴方向自由跌落3次
电气机械性能正常
七、联系方式
深圳骏晔科技有限公司 Shenzhen DreamLnk Technology Co., Ltd
★ 数据采集、智能家居、物联网应用、无线遥控技术、远距离有源 RFID、天线研发★
【商务合作】sales@dreamlnk.com
【电话】0755-29369047
【技术支持】support@dreamlnk.com
【网址】www.dreamlnk.com
【公司地址】广东省 深圳市 宝安区 新湖路华美居 A 区 C 座 602
【工厂地址】广东省 东莞市塘厦镇 138 工业区裕华街 7 号华智创新谷 B 栋 5 楼
公司地址:深圳市宝安区新湖路华美居 A 区 C 座 602
Page 7
电话:0755-29369047
传真:0755-27844601
