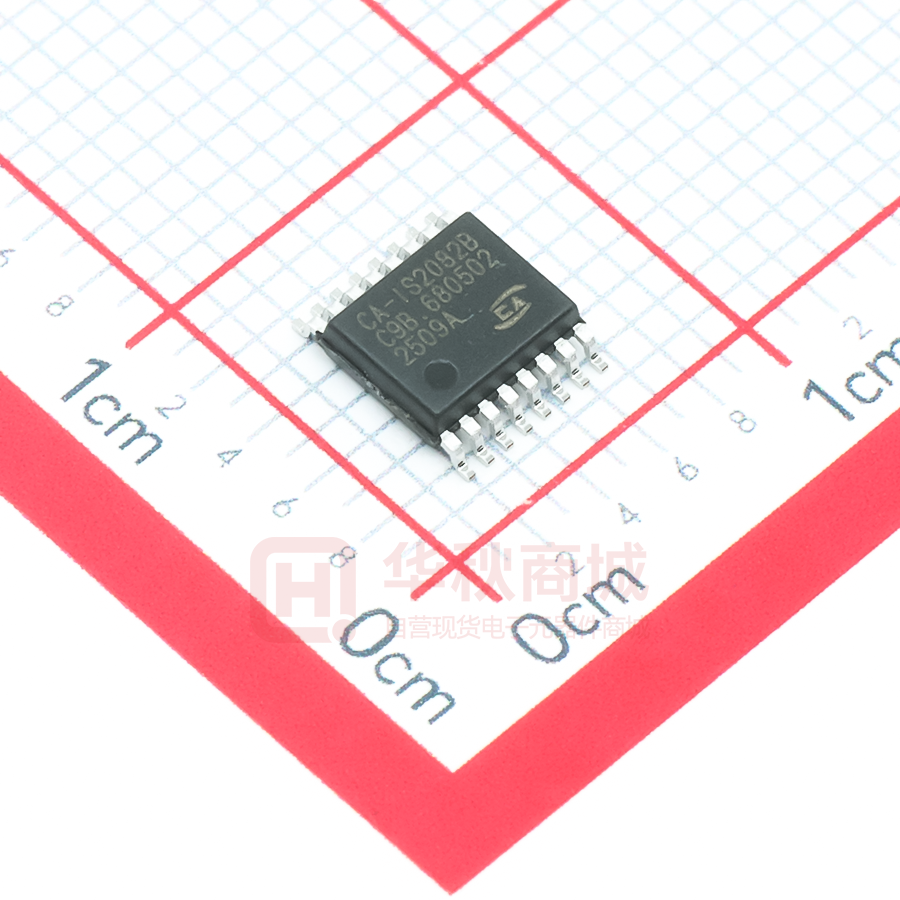

CA-IS2082B
上海川土微电子有限公司
Version 1.0
CA-IS2082B 隔离 2.5kV 半双工 RS485 收发器
•
•
•
•
•
•
•
•
•
•
应用
符合 TIA/EIA-485-A 标准
信号传输速率：高达 5Mbps
失效防护接收器(总线开路、 短路)
支持多达 256 个总线节点
总线引脚 ESD 能力
–总线引脚对 GNDB ±8kV HBM
–总线侧其他引脚对 GNDB ±6kV HBM
–信号侧引脚对 GNDA ±6kV HBM
– ±12 kV IEC 61000-4-2 Contact Discharge
2.5 V 至 5.5 V 逻辑侧电源 (VDDA)
4.5 V 至 5.5 V 总线侧电源(VDDB)
在接收状态时，总线输入端开路或短路接收器
输出高电平
宽温度范围： -40 °C 至 125 °C
引脚兼容大多数隔离式 RS-485 收发器
高 CMTI：±100 kV/µs (典型值)
高达 3000 VRMS 隔离耐压
隔离栅寿命： >40 年
SSOP16 封装，符合 RoHS 标准
安全相关认证：
–符合 DIN VDE V 0884-11:2017-0
– 已通过 UL 1577 认证， 1 分钟 3 kVRMS
–已通过 IEC 60950-1,IEC 62368-1 和 IEC61010-1 认
证.
– 已通过 CQC,TUV 和 CSA 认证
•
•
•
•
•
隔离 RS-485 通信
光伏逆变器
工厂自动化
电机驱动器
防电磁干扰(EMI)的收发器
概述
CA-IS2082B 是具有高可靠性的隔离式半双工 RS-485 收发
器系列产品，同时具有高电磁抗扰度和低辐射特性。
该产品具有失效保护功能，在接收状态时，如果输入端
开路或短路则接收器输出高电平。
CA-IS2082B 系列产品具有高绝缘能力，有助于防止数据
总线或其他电路上的噪声和浪涌进入本地接地端，从而
干扰或损坏敏感电路。高 CMTI 能力可以保证数字信号
的正确传输。CA-IS2082B 器件采用 SSOP16 封装，支持
绝缘耐压高达 3 kVRMS。
器件信息
零件号
封装
CA-IS2082B
4.9 mm × 3.9 mm
CA-IS2082B 功能框图
VDDA
DE
DI
RO
RE
GNDA
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
封装尺寸(标称值)
SSOP16(B)
GALVANIC ISOLATION
•
•
•
•
•
产品特性
VDDB
B
A
GNDB
1
CA-IS2082B
上海川土微电子有限公司
Version 1.0
订购指南
表 4-1 有效订购零件编号
2
型号
VCC1（V）
VCC2（V）
全/半双工
传输速度(Mbps)
额定耐压(V)
封装
CA-IS2082B
2.5~5.5
4.5~5.5
半双工
10
3000
SSOP16
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
CA-IS2082B
上海川土微电子有限公司
Version 1.0
目录
产品特性 ............................................................1
7.8.
供电电流 ............................................................ 8
应用 ...................................................................1
7.9.
时序特性 ............................................................ 9
概述 ...................................................................1
订购指南 ............................................................2
修订历史 ............................................................3
引脚功能描述 ....................................................4
产品规格 ............................................................5
7.1.
绝对最大额定值 1 ..............................................5
7.2.
ESD 额定值 .........................................................5
7.3.
建议工作条件.....................................................5
7.4.
热量信息.............................................................5
7.5.
隔离特性.............................................................6
7.6.
安全相关认证.....................................................7
7.7.
电气特性.............................................................8
7.9.1.
驱动时序特性 ................................................... 9
7.9.2.
接收时序特性 ................................................... 9
输入等效电路 ....................................................9
功能描述 .......................................................... 10
9.1.
简述 .................................................................. 10
9.2.
失效安全 .......................................................... 10
9.3.
总线上挂接 256 个收发器............................... 10
9.4.
驱动器输出保护 .............................................. 10
产品测试电路 .................................................. 11
功能模式 .......................................................... 15
封装信息 .......................................................... 17
焊接信息 .......................................................... 18
7.7.1.
驱动特性 ............................................................8
编带信息 .......................................................... 19
7.7.2.
接收特性 ............................................................8
重要声明 .......................................................... 20
修订历史
Version 1.0
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
3
CA-IS2082B
上海川土微电子有限公司
Version 1.0
引脚功能描述
VDDA
1
16
VDDB
GNDA
2
15
GNDB
RO
3
14
NC
RE
4
13
B
DE
5
12
A
DI
6
11
NC
NC
7
10
VDDB
GNDA
8
9
GNDB
CA-IS2082B
图 6-1 CA-IS2082B 顶部视图
表 6-1 CA-IS2082B 引脚功能描述
引脚名称
VDDA
GNDA
RO
4
引脚编号
类型
RE
1
2
3
4
电源
地
逻辑输出
逻辑输入
DE
5
逻辑输入
DI
6
逻辑输入
NC
GNDA
GNDB
VDDB
NC
A
B
NC
GNDB
VDDB
7
8
9
10
11
12
13
14
15
16
地
地
地
无
逻辑输入/输出
逻辑输入/输出
无
地
电源
描述
A 侧电源电压。
A 侧接地基准点。
接收输出端。
接收使能端：低电平有效。
发送使能端：高电平有效，DE 为低时，发送输出为高阻。 DE 为高电平
时芯片工作在发送状态，DE 为低电平且RE为低电平时芯片工作在接收状
态。
发送数据输入端： DI 为高时，A 输出高电平， B 输出低电平。DI 为低时
正好相反。
无内部连接。
A 侧接地基准点。
B 侧接地基准点。
B 侧电源电压。
无内部连接。
总线正接收输入端和总线正发送输出端。
总线负接收输入端和总线负发送输出端。
无内部连接。
B 侧接地基准点。
B 侧电源电压。
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
CA-IS2082B
上海川土微电子有限公司
Version 1.0
产品规格
7.1.
绝对最大额定值 1
参数
最小值
最大值
单位
-0.5
6.0
V
VDDA, VDDB
电源电压 2
3
-0.5
VDDA+0.5
V
Vin
输入电压
-20
20
mA
IO
输出电流
150
°C
TJ
结温
TSTG
存储温度范围
-65
150
°C
备注:
1.
等于或超出上述绝对最大额定值可能会导致产品永久性损坏。这只是额定最值，并不能以这些条件或者在任何其它超出本技术规
范操作章节中所示规格的条件下，推断产品能否正常工作。长期在超出最大额定值条件下工作会影响产品的可靠性。
2.
除差分 I / O 总线电压以外的所有电压值，均相对于本地接地端子（GNDA 或 GNDB）
，并且是峰值电压值。
3.
最大电压不得超过 6 V。
7.2.
ESD 额定值
总线引脚到 GNDA
总线引脚到 GNDB
所有引脚
人体模型 (HBM), 根据 ANSI/ESDA/JEDEC JS-001,所有引脚 1
VESD 静电放电
接触放电，根据 IEC 61000-4-2，总线引脚 到 GNDB
组件充电模式(CDM), 根据 JEDEC Specification JESD22-C101, 所有引脚 2
数值
±6000
±8000
±6000
±12000
±2000
单位
V
备注:
1. JEDEC 文件 JEP155 规定 500V HBM 可通过标准 ESD 控制过程实现安全制造。
2. JEDEC 文件 JEP157 规定 250V CDM 允许使用标准 ESD 控制过程进行安全制造。
7.3.
建议工作条件
参数
VDDA
VDDB
VOC
VID
VIH
VIL
DR
TA
7.4.
最小值
2.375
4.5
-7
-12
2.0
电源电压
电源电压
A,B 引脚电压
A,B 差分输入电压
输入阈值逻辑高电平
输入阈值逻辑低电平
信号传输速率
环境温度
1
-40
27
最大值
5.5
5.5
12
12
0.8
5
125
单位
V
V
V
V
V
V
Mbps
°C
热量信息
热量表
RθJA
典型值
3.3/5.0
5.0
IC 结至环境的热阻
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
CA-IS2082B
115
单位
°C/W
5
CA-IS2082B
上海川土微电子有限公司
Version 1.0
隔离特性
7.5.
CLR
CPG
DTI
CTI
参数
外部气隙（间隙）1
外部爬电距离 1
隔离距离
相对漏电指数
材料组
IEC 60664-1 过压类别
DIN V VDE V 0884-11:2017-012
VIORM
最大重复峰值隔离电压
VIOWM
最大工作隔离电压
VIOTM
最大瞬态隔离电压
VIOSM
最大浪涌隔离电压 3
表征电荷 4
qpd
CIO
栅电容, 输入到输出 5
RIO
绝缘电阻 5
测试条件
测量输入端至输出端，隔空最短距离
测量输入端至输出端，沿壳体最短距离
最小内部间隙（内部距离)
DIN EN 60112 (VDE 0303-11)；IEC 60112
依据 IEC 60664-1
额定市电电压≤ 300 VRMS
额定市电电压≤ 400 VRMS
额定市电电压 ≤ 600 VRMS
数值
>3.7
>3.7
32
>600
I
I-IV
I-IV
I-III
单位
mm
mm
μm
V
交流电压(双极)
交流电压; 时间相关的介质击穿 (TDDB) 测试
直流电压
VTEST = VIOTM,
t = 60 s (认证);
VTEST = 1.2 × VIOTM,
t= 1 s (100% 产品测试)
测试方法 依据 IEC 60065, 1.2/50 μs 波形,
VTEST = 1.6 × VIOSM (生产测试)
方法 ，输入/输出安全测试子类 2/3 后，
Vini = VIOTM, tini = 60 s;
Vpd(m) = 1.2 × VIORM, tm = 10 s
方法 ，环境测试子类 1 后，
Vini = VIOTM, tini = 60 s;
Vpd(m) = 1.6 × VIORM, tm = 10 s
方法 b, 常规测试 (100% 生产测试) 和前期 预处理(抽样测试)
Vini = 1.2 × VIOTM, tini = 1 s;
Vpd(m) = 1.875 × VIORM, tm = 1 s
VIO = 0.4 × sin (2πft), f = 1 MHz
VIO = 500 V, TA = 25°C
VIO = 500 V, 100°C ≤ TA ≤ 125°C
VIO = 500 V at TS = 150°C
566
400
556
VPK
VRMS
VDC
4242
VPK
4000
VPK
污染度
≤5
≤5
pC
≤5
~0.5
>1012
>1011
>109
2
pF
3000
VRMS
Ω
UL 1577
最大隔离电压
VISO
VTEST = VISO , t = 60 s (认证),
VTEST = 1.2 × VISO , t = 1 s (100%生产测试)
备注:
1.
根据应用的特定设备隔离标准应用爬电距离和间隙要求。 注意保持电路板设计的爬电距离和间隙距离，以确保印刷电路板上隔离
器的安装焊盘不会缩短该距离。 在某些情况下印刷电路板上的爬电距离和间隙相等。 在印刷电路板上插入凹槽的技术有助于提
高这些指标。
2.
该标准仅适用于安全等级内的安全电气绝缘。 应通过适当的保护电路确保符合安全等级。
3.
测试在空气或油中进行，以确定隔离屏障的固有浪涌抗扰度。
4.
表征电荷是由局部放电引起的放电电荷(pd)。
5.
栅两侧的所有引脚连接在一起，形成双端子器件。
6
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
CA-IS2082B
上海川土微电子有限公司
7.6.
安全相关认证
VDE(申请中)
根据 DIN V VDE V
0884-11:2017-01 认证
Version 1.0
UL
UL1577 器件程序认证
SOP16-W: 5000 VRMS
CQC
根据 GB4943.1-2011
和 GB 8898-2011 认证
加强绝缘
最大工作电压 600 VRMS
（仅适用于海拔 5000 米及以下）
证书编号：E511334
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
证书编号：CQC20001257126
TUV
根据 EN/IEC 61010-1:2010 (3rd Ed)和
EN/IEC 62368-1:2014+A11:2017 认证
5000 VRMS 根据加强绝缘 EN/IEC 610101:2010 (3rd Ed) 和 EN/IEC 623681:2014+A11:2017，最大工作电压 600 VRMS
CB 证书编号：
JPTUV-112094；
DE 2-028138
AK 证书编号：
AK 50476734 0001；
AK 50476735 0001
7
CA-IS2082B
上海川土微电子有限公司
Version 1.0
7.7.
电气特性
7.7.1. 驱动特性
除非有额外说明，本表格数据均为建议工作条件下的测试结果。
参数
测试条件
|VOD1|
差分输出(无负载)电压
|VOD2|
差分输出(带负载) 电压
∆|VOD|
差分输出电压增量
RL=54Ω 图 10-1
VOC
稳态 共模输出电压
∆VOC
两个状态共模输出电压增量
IIL
输入漏电流
DI,DE, RE=0 OR 1
最小值
4.5
1.5
-0.2
1
典型值
5.0
2.3
-20
最大值
5.5
3.18
0.2
3
0.2
20
单位
V
V
µA
Ios1
驱动短路电流（VO=HIGH）
DE= RE=1, DI=1, VA=-7 V, VB=12 V
48
78
108
mA
Ios2
驱动短路电流（VO=LOW）
共模瞬变抗扰度
输入电容
DE= RE =1, DI=0, VA=12 V, VB=-7 V
VCM = 1500V;图 10-8
VI = VDD/ 2 + 0.4×sin(2πft),
f = 1 MHz, VDD = 5 V
48
85
78
100
108
CMTI
CI
mA
kV/µS
2
pF
7.7.2. 接收特性
除非有额外说明，本表格数据均为建议工作条件下的测试结果。
参数
测试条件
VOH
输出电压逻辑高电平
IOH = -4mA;
VOL
输出电压逻辑低电平
IOL = 4mA;
VIT+(IN)
VIT-(IN)
VI(HYS)
最小值
VDDA-0.4
正输入阈值
负输入阈值
输入阈值迟滞
-200
II
总线输入电流
IIH
输入高电平漏电流 RE
IIL
RID
输入低电平漏电流 RE
差分输入电阻
CD
差分输入电容
CI
输入到地电容
VA or VB = 12 V, 其它输入引脚接 0 V
VA or VB = 12 V, 关闭电源,其它输入引脚接 0 V
VA or VB = –7 V, 其它输入引脚接 0 V
VA or VB = –7 V,关闭电源,其它输入引脚接 0 V
VIH = 2 V
–0.1
–0.1
–20
VIL = 0.8 V
–20
A,B
输入 f = 1.5 MHz, Vpp=1V 正弦信号,
通过 A 和 B 测量 CD
VI = 0.4V × sin (2πft), f = 1MHz
96
典型值
4.8
0.2
-100
-130
30
0.04
0.06
–0.04
–0.03
最大值
0.4
-20
0.1
0.13
单位
V
V
mV
mV
mV
mA
20
µA
20
µA
KΩ
7
pF
2
pF
供电电流
7.8.
除非有额外说明，本表格数据均为建议工作条件下的测试结果。
参数
A 边供电电流
IDDA
B 边供电电流
IDDB
8
测试条件
最小值
典型值
最大值
单位
mA
RE =0 or 1, DE=0 or 1
VDDA=3.3V
4.2
RE =0 or 1, DE =0 or 1
VDDA=5V
4.2
mA
6.8
mA
RE=0 or 1, DE =0, 无负载
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
CA-IS2082B
上海川土微电子有限公司
7.9.
Version 1.0
时序特性
7.9.1. 驱动时序特性
除非有额外说明，本表格数据均为建议工作条件下的测试结果。
参数
tPLH, tPHL 传播延迟
PWD
脉冲宽度失真 |tPLH - tPHL|
tr
输出上升时间
tf
输出下降时间
tPZH/ tPZL
驱动关闭使能传播延迟
tPHZ/ tPLZ
驱动开启使能传播延迟
测试说明
最小值
典型值
16
3
12
12
28
28
最大值
48
12.5
25
25
90
90
单位
ns
ns
ns
ns
ns
ns
最小值
典型值
80
15
2.5
2.5
最大值
165
30
4
4
单位
ns
ns
ns
ns
28
90
ns
43
52
ns
图 10-2，
图 10-3，
图 10-7，
Rdiff=54Ω，
CL1=CL2=50pF
7.9.2. 接收时序特性
除非有额外说明，本表格数据均为建议工作条件下的测试结果。
参数
tPLH, tPHL 传播延迟
PWD
脉冲宽度失真 |tPLH - tPHL|
tr
输出上升时间
tf
输出下降时间
tPHZ, tPLZ
接收关闭传播延迟时间，输出高/低电平至
高阻时间
tPZH, tPZL
接收使能传播延迟时间，输出高阻至高/低
电平时间
测试说明
图 10-4，
图 10-5，
图 10-6，
Rdiff=54Ω，
CL1=CL2=50pF
输入等效电路
VCCI
VCCI
VCCI
VCCI
VCCI
1.5MOhm
DE
DI,RE
1.5MOhm
图 8-1 输入等效电路
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
9
CA-IS2082B
Version 1.0
上海川土微电子有限公司
功能描述
简述
CA-IS2082B 是用于 RS-485 通信的半双工收发器，包含一个驱动器和接收器。具有失效安全，过流保护和过热保护
功能。
9.1.
失效安全
接收器输入短路或开路，或挂接在终端匹配传输线上的所有驱动器均处于禁用状态时（idle）
，CA-IS308x 产品可确
保接收器输出逻辑高电平，这是通过将接收器输入门限分别设置为-50mV 和-200mV 实现的。若差分接收器输入电压(AB)≥-50mV，RO 为逻辑高电平；若电压(A-B)≤-200mV，RO 为逻辑低电平。当挂接在终端匹配总线上的所有发送器都禁
用时，接收器差分输入电压将通过终端电阻拉至 0V。依据接收器门限，可实现具有 50 mV 最小噪声容限的逻辑高电
平。-50 mV 至-200 mV 门限电压是符合±200 mV 的 EIA/TIA-485 标准的。
9.2.
总线上挂接 256 个收发器
标准 RS485 接收器的输入阻抗为 12 kΩ(1 个单位负载)，标准驱动器可最多驱动 32 个单位负载。CA-IS308x 收发器的
接收器具有 1/8 单位负载输入阻抗(96 kΩ)，允许最多 256 个收发器并行挂接在同一通信总线上。这些器件可任意组合，
或者与其它 RS485 收发器进行组合，只要总负载不超过 32 个单位负载，都可以挂接在同一总线上。
9.3.
驱动器输出保护
通过两种机制避免故障或总线冲突引起输出电流过大和功耗过高。第一，过流保护，在整个共模电压范围内提供
快速短路保护。第二，热关断电路，当管芯温度超过过温阈值时(160℃典型值)，强制驱动器输出进入低电平。
9.4.
10
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
CA-IS2082B
上海川土微电子有限公司
Version 1.0
产品测试电路
1/2RL
A
27Ω
DI
VOD
B
0V or
VDDA
27Ω
VOC
1/2RL
GNDB
图 10-1 驱动电压测试电路
DE=VDDA
A
VOD
DI
B
信号
发生器
RL
54Ω
CL
50Ω
GNDB
GNDA
备注:
1. 图中的 50Ω 电阻是用来匹配。在实际应用中不需要；
2. CL 包含夹具和仪器寄生电容。
图 10-2 驱动传输延时测试电路
VDDA
VI
50%
50%
tPHL
tPLH
VOH
90%
VOD
50%
50%
tr
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
VOL
10%
tf
11
CA-IS2082B
上海川土微电子有限公司
Version 1.0
图 10-3 驱动传输延时
A
1.5V
信号发
生器
Vo
B
CL
15pF
50Ω
GNDB
GNDA
备注:
1. 图中的 50Ω 电阻是用来匹配。在实际应用中不需要；
2. CL 包含夹具和仪器寄生电容。
图 10-4 接收传输延时测试电路
VDDA
50%
50%
VI
tPHL
tPLH
VOH
90%
50%
50%
VO
VOL
10%
tf
tr
图 10-5 接收传输延时间
12
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
CA-IS2082B
上海川土微电子有限公司
Version 1.0
VCC
1.5V A
0V B
VO
1k Ω
VI
CL
15pF
RE
VI
S1
VCC
50%
50%
tPZH
GNDB
tPHZ
VO
信号
50 Ω
VCC
90%
10%
发生器
信号发生
器
VCC
A
VO
0V
B
1.5V
RE
VI
0V
0V
VI
VCC
110 Ω
50%
50%
0V
S1
15pF
tPLZ
tPZL
GNDB
VO
VCC
信号
50 Ω
发生器
信号发生
器
50%
10%
Output Low
图 10-6 接收开启和关闭时间
A
DI
VCC
B
VI
RL
CL
50pF
110Ω
信号发
生器
50Ω
GNDA
GNDB
50%
tPZH
50%
tPHZ
90%
VO
50%
0V
VOH
0V
VDDB
RL
VDDA
110Ω
A
DI
VO
VI
B
VI
50
Ω
50%
0V
tPZL
tPHZ
VO
CL
50%
50pF
信号发
生器
50%
10%
VDDB
0V
GNDB
GNDA
备注:
1. 图中的 50Ω 电阻是用来匹配。在实际应用中不需要。
2. CL 包含夹具和仪器寄生电容。
图 10-7 驱动开启和关闭时间
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
13
CA-IS2082B
上海川土微电子有限公司
Version 1.0
VDDA
VDDB
DE
1μF
1μF
GNDA
VDDA
A
DI
+
54Ω
B
GNDB
VOH or VOL
-
GNDA
RO
+
-
CL
1KΩ
RE
15pF
GNDA
GNDB
Vcm
图 10-8 半双工（左）CMTI 共模瞬变抗扰度测试电路
14
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
CA-IS2082B
上海川土微电子有限公司
Version 1.0
功能模式
表 11- 1 为 CA-IS2082 B 驱动功能真值表，表 11- 2 为 CA-IS2082B 接收功能真值表。
表 11- 1 驱动功能真值表
VDDA
VDDB
PU
PU
PU
PU
PU
PD
PU
PD
PU
PU
PU
PU
PU
PU
PD
PD
INPUT
(DI)
H
L
X
X
OPEN
X
X
X
ENABLE INPUT
(DE)
H
H
L
OPEN
H
X
X
X
OUTPUTS
A
H
L
Hi-Z
Hi-Z
H
Hi-Z
Hi-Z
Hi-Z
B
L
H
Hi-Z
Hi-Z
L
Hi-Z
Hi-Z
Hi-Z
备注：
1.
2.
驱动状态时RE引脚接高电平；
PU = 上电; PD = 断电; X = 无关; H =高电平; L =低电平; Hi-Z =高阻抗。
表 11- 2 接收功能真值表
VDDA
VDDB
PU
PU
PU
PU
PU
PU
PU
PD
PU
PD
PU
PU
PU
PU
PU
PU
PU
PU
PD
PD
DIFFERENTIAL INPUT
ENABLE
OUTPUT
VID = (VA – VB)
–0.02 V ≤ VID
–0.2 V < VID < –0.02 V
VID ≤ –0.2 V
X
X
Open circuit
Short circuit
X
X
X
(𝐑𝐄)
L
L
L
H
OPEN
L
L
X
L
Hi-Z
(RO)
H
?
L
Hi-Z
Hi-Z
H
H
Hi-Z
L
Hi-Z
备注：
1.
接收状态时 DE 引脚接低电平；
2.
PU = 上电; PD = 断电; X = 无关; H =高电平; L =低电平; Hi-Z =高阻抗。?=不定态；
3.
(RE) 引脚内部弱下拉，(RE) 引脚在 OPEN 状态与 L 状态时 RO 引脚输出现象相同。
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
15
CA-IS2082B
上海川土微电子有限公司
Version 1.0
应用线路
1μF 0.1μF
0.1μF 1μF
GNDA
RO
RE
DE
DI
GNDA
VDDA
VDDB
GNDA
GNDB
RO
NC
RE
B
DE
CA-IS2082B
RL
A
DI
NC
NC
VDDB
GNDA
GNDB
1μF 0.1μF
GNDB
0.1μF 1μF
GNDA
RO
RE
DE
DI
GNDA
GNDB
VDDA
VDDB
GNDA
GNDB
RO
NC
B
RE
DE
GNDB
CA-IS2082B
RL
A
DI
NC
NC
VDDB
GNDA
GNDB
GNDB
图 12- 1 CA-IS2082B 应用线路
16
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
CA-IS2082B
上海川土微电子有限公司
Version 1.0
封装信息
下图说明了 CA-IS2082B 数字隔离器采用 SSOP16 封装大小尺寸图和建议焊盘尺寸图，尺寸以毫米为单位。
5.00
4.80
0.41
0.64
9
16
1.6
4.01
3.81
6.20
5.79
5.4
PIN I ID
1
8
TOP VIEW
RECOMMENDED LAND PATTERN
1.65
1.25
1.75
1.35
0.30
0.20
0.64BSC
FRONT VIEW
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
0.25
0.10
1.27
0.41
8°
0°
1.04REF
LEFT-SIDE VIEW
17
CA-IS2082B
上海川土微电子有限公司
Version 1.0
焊接信息
TP
tP
Max. Ramp Up Rate=3 /s
TC-5
Temperature
TL
Tsmax
tL
Preheat Area
Tsmin
ts
25
Time
Time 25
to Peak
图 14- 1 焊接温度曲线
表 14- 1 焊接温度参数
Profile Feature
Pb-Free Assembly
Average ramp-up rate(217 ℃ to Peak)
3℃/second max
Time of Preheat temp(from 150 ℃ to 200 ℃)
60-120 second
Time to be maintained above 217 ℃
60-150 second
Peak temperature
260 +5/-0 ℃
Time within 5 ℃of actual peak temp
30 second
Ramp-down rate
6 ℃/second max.
Time from 25℃ to peak temp
8
18
minutes max
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
CA-IS2082B
上海川土微电子有限公司
Version 1.0
编带信息
TAPE DIMENSIONS
REEL DIMENSIONS
A0
B0
K0
W
P1
Dimension designed to accommodate the component width
Dimension designed to accommodate the component length
Dimension designed to accommodate the component
thickness
Overall width of the carrier tape
Pitch between successive cavity centers
QUADRANT ASSIGNMENTS FOR PIN 1 ORIENTATION IN TAPE
*All dimensions are nominal
Device
Package
Type
Package
Drawing
Pins
SPQ
CA-IS2080B
SSOP
B
16
2500
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
Reel
Diameter
(mm)
330
Reel Width
W1 (mm)
A0
(mm)
B0
(mm)
K0
(mm)
P1
(mm)
W
(mm)
Pin1
Quadrant
12.4
6.4
5.2
2.1
8.0
12.0
Q1
19
CA-IS2082B
Version 1.0
上海川土微电子有限公司
重要声明
上述资料仅供参考使用，用于协助 Chipanalog 客户进行设计与研发。Chipanalog 有权在不事先通知的情况下，保
留因技术革新而改变上述资料的权利。
Chipanalog 产品全部经过出厂测试。 针对具体的实际应用，客户需负责自行评估，并确定是否适用。Chipanalog
对客户使用所述资源的授权仅限于开发所涉及 Chipanalog 产品的相关应用。 除此之外不得复制或展示所述资源， 如
因使用所述资源而产生任何索赔、 赔偿、 成本、 损失及债务等， Chipanalog 对此概不负责。
商标信息
Chipanalog Inc.®、Chipanalog®为 Chipanalog 的注册商标。
http://www.chipanalog.com
20
Copyright © 2020, Chipanalog Incorporated
上海川土微电子有限公司
工商网监
湘ICP备2023018690号
