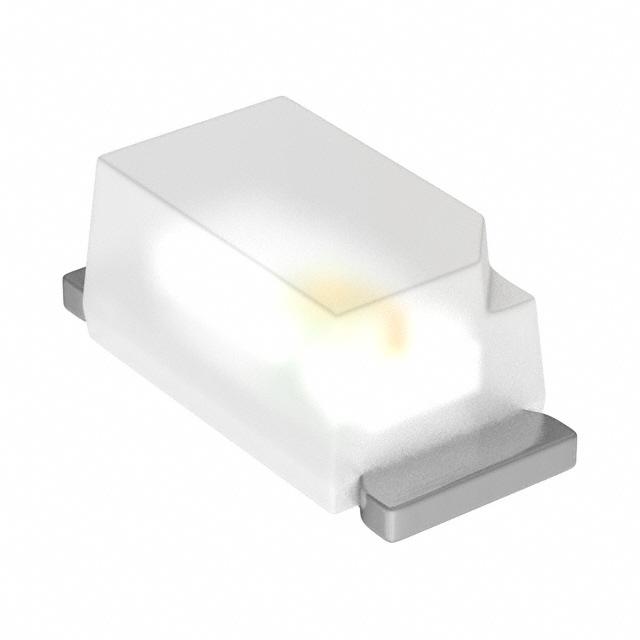

www.osram-os.com LB L 293 数据表 LB L293 数据表  Discontinued 已停产 Published by ams-OSRAM AG Tobelbader Strasse 30, 8141 Premstaetten, Austria Phone +43 3136 500-0 ams-osram.com © All reserved | Version 1.4 | 2022-11-17 1 rights LB L 293 数据表 SMARTLED® 0603 LB L293 TOPLED 系列产品迎来新成员：新型的SMARTLED 0603。这款 产品沿袭了 TOPLED 一贯的高品质，必定将在产品开发和设计 方面树立新标准，开辟全新的应用领域。 应用 - 家居和楼宇自动化 - 机器人 - 工厂/工业自动化 - 材料加工 - 投影和显示 - 门禁和安全 特点  - 封装: SMT封装0603, 无色扩散树脂 - 芯片技术: InGaN - 典型辐射值: 155° （水平）, 135° （垂直） - 颜色: λdom = 470 nm (● blue) - 光效能: 2.5 lm/W - 认证: 产品认证测试计划参考AEC-Q101-REV-C（Stress Test Qualification for Automotive Grade Discrete Semiconductors.）。 Discontinued - ESD: 2 kV acc. to ANSI/ESDA/JEDEC JS-001 (HBM, Class 2) 2 | Version 1.4 | 2022-11-17 LB L 293 数据表 订购信息  型号 发光强度 1) IF = 10 mA Iv 订单码 LB L293-L2N1-25-1 14.0 ... 35.5 mcd Q65110A1788 LB L293-M2P1-36-1 22.4 ... 56.0 mcd Q65110A1791 Discontinued  3 | Version 1.4 | 2022-11-17 LB L 293 数据表 最大额定 参数 图形符号 工作温度 Top 最小值 最大值 -40 °C 100 °C 储存温度 Tstg 最小值 最大值 -40 °C 100 °C 结温 Tj 最大值 110 °C 正向电流 TA = 25 °C IF 最大值 20 mA 浪涌电流 t ≤ 10 µs; D = 0.005 ; TA = 25 °C IFS 最大值 200 mA 反向电压 2) TA = 25 °C VR 最大值 5V ESD耐受电压 acc. to ANSI/ESDA/JEDEC JS-001 (HBM, Class 2) VESD Discontinued  4 | Version 1.4 | 2022-11-17 值 2 kV LB L 293 数据表 特性 IF = 10 mA; TA = 25 °C 参数 图形符号 峰值波长 λpeak 典型值 465 nm 主波长 3) IF = 10 mA λdom 最小值 典型值 最大值 460 nm 470 nm 480 nm 光谱带宽, 50% Irel,max ∆λ 典型值 25 nm 50% IV 处视角 values for 0°, 90° 2φ 典型值 典型值 155 ° 135 ° 正向电压 4) IF = 10 mA VF 最小值 典型值 最大值 2.75 V 3.10 V 3.50 V 反向电流 2) VR = 5 V  IR 典型值 最大值 0.01 µA 10 µA 峰值波长的温度系数 -10°C ≤ T ≤ 100°C TCλpeak 典型值 0.04 nm / K 主波长的温度系数 -10°C ≤ T ≤ 100°C TCλdom 典型值 0.03 nm / K 正向电压的温度系数 -10°C ≤ T ≤ 100°C TCVF 典型值 -4.5 mV / K 实际热阻 PN结/环境 5)6) RthJA real 最大值 450 K / W 实际热阻 PN结/焊点 5) RthJS real 最大值 260 K / W Discontinued  5 | Version 1.4 | 2022-11-17 值 LB L 293 数据表 亮度组  组 发光强度 1) IF = 10 mA 最小值 Iv 发光强度 1) IF = 10 mA 最大值 Iv 光通量 7) IF = 10 mA 典型值 ΦV L2 14.0 mcd 18.0 mcd 64.0 mlm M1 18.0 mcd 22.4 mcd 80.8 mlm M2 22.4 mcd 28.0 mcd 100.8 mlm N1 28.0 mcd 35.5 mcd 127.0 mlm N2 35.5 mcd 45.0 mcd 161.0 mlm P1 45.0 mcd 56.0 mcd 202.0 mlm 正向电压组  组 正向电压 4) IF = 10 mA 最小值 VF 正向电压 4) IF = 10 mA 最大值 VF 3B 2.75 V 2.90 V 4A 2.90 V 3.05 V 4B 3.05 V 3.20 V 5A 3.20 V 3.35 V 5B 3.35 V 3.50 V 主波长 3) IF = 10 mA 最小值 λdom 主波长 3) IF = 10 mA 最大值 λdom 2 460 nm 464 nm 3 464 nm 468 nm 4 468 nm 472 nm 5 472 nm 476 nm 6 476 nm 480 nm 波长组   Discontinued 组 6 | Version 1.4 | 2022-11-17 LB L 293 数据表 标签信息  示例: L2-2-3B 亮度组 波长 L2 正向电压组 2 Discontinued  7 | Version 1.4 | 2022-11-17 3B LB L 293 数据表 相对光谱发射 7) Irel = f (λ); IF = 10 mA; TA = 25 °C OHL01492 100 I rel % 80 Vλ blue 60 40 20 0 400 450 500 550 600 650 nm 700 λ 辐射特性 7) Irel = f (ϕ); TA = 25 °C 40˚ 30˚ 20˚ 10˚ ϕ 50˚  0.6 vertical horizontal 0.4 0.2 0 90˚ Discontinued 1.0 0.8 80˚ 100˚ OHL02039 vertical horizontal 60˚ 70˚ 0˚ 1.0 0.8 8 | Version 1.4 | 2022-11-17 0.6 0.4 0˚ 20˚ 40˚ 60˚ 80˚ 100˚ 120˚ LB L 293 数据表 正向电流 相对发光强度 7) IF = f(VF); TA = 25 °C IF 7), 8) Iv/Iv(10 mA) = f(IF); TA = 25 °C OHL01232 10 2 mA OHL11233 10 1 IV I V (10 mA) 10 0 10 1 5 10 0 2.5 2.7 2.9 3.1 3.3 3.5 3.7 3.9 V 4.3 VF 主波长 7) λdom = f(IF); TA = 25 °C OHL01535 472.0 λ dom nm  471.0 470.5 blue 470.0 469.5 469.0 Discontinued 468.5 0 10 20 30 40 mA 50 IF 9 | Version 1.4 | 2022-11-17 10 -1 0 10 5 10 1 mA IF 10 2 LB L 293 数据表 相对发光强度 7) Iv/Iv(25 °C) = f(Tj); IF = 10 mA IV I V (25 ˚C) OHL01870 1.4 1.2 1.0 0.8 0.6 0.4 0.2 0 -60 -40 -20 0 20 40 60 ˚C 100 Tj Discontinued  10 | Version 1.4 | 2022-11-17 LB L 293 数据表 最大容许正向电流 IF = f(T) OHL00186 25 mA IF 20 TA TS 15 10 5 TA temp. ambient TS temp. solder point 0 0 20 80 ˚C 100 60 40 T 容许脉冲处理能力 容许脉冲处理能力 IF = f(tp); D: Duty cycle; TA = 25 °C IF = f(tp); D: Duty cycle; TA = 85 °C 0.25 IF A OHL01989 t D = TP tP IF 0.25 IF A  T D= 0.15 0.10 0.005 0.01 0.02 0.05 0.1 0.2 0.5 1 0.15 0.10 Discontinued 0.05 t D = TP IF T D= 0.005 0.01 0.02 0.05 0.1 0.2 0.5 1 0.05 0 -5 10 10-4 10-3 10-2 10-1 100 101 s 102 tp 11 | Version 1.4 | 2022-11-17 OHL01990 tP 0 -5 10 10-4 10-3 10-2 10-1 100 101 s 102 tp LB L 293 数据表 9) 0.7 (0.028) ±0.05 (0.002) 备注: 近似重量: 1.6 mg 包装信息: 负极 Discontinued  12 | Version 1.4 | 2022-11-17 5˚ Cathode marking (0.001) 0.65 (0.026) +0.02 -0.05 (0.002) 1.3 (0.051) ±0.1 (0.004) Cathode marking (0.002) 0.125 (0.005) +0.05 -0.03 (0.001) 7˚ max 0.8 (0.031) ±0.1 (0.004) 1.7 (0.067) ±0.1 (0.004) 尺寸图 A C GPLY7057 LB L 293 数据表 推荐焊盘 9) 0.8 (0.031) 0.7 (0.028) 0.8 (0.031) 0.8 (0.031) OHAPY606 0.7 (0.028) 0.8 (0.031) 0.8 (0.031)  0.6 (0.024) 0.05 (0.002) Solder stencil aperture Copper solder pad Discontinued 0.7 (0.028) 9) 0.05 (0.002) 推荐焊盘 为了获得更佳的焊点连接效果，我们建议在标准氮气环境下进行焊接。 13 | Version 1.4 | 2022-11-17 OHPY3832 LB L 293 数据表 回流焊曲线 产品符合MSL等级 2 根据JEDEC J-STD-020E OHA04525 300 ˚C T 250 Tp 245 ˚C 240 ˚C tP 217 ˚C 200 tL 150 tS 100 50 25 ˚C 0 0 50 100 150 200 250 s 300 t 曲线特征 符号 最小值 预热升温速率*) 25 °C 至 150 °C tS 时间 tS TSmin 至 TSmax 峰值升温速率*) TSmax 至 TP 液相线温度  最大值 2 3 100 120 2 3 单位 K/s s K/s TL 217 tL 80 100 s 峰值温度 TP 245 260 °C 温度保持在指定峰值温度 TP - 5 K 的 5 °C 范围内的时间 tP 20 30 3 6 超过液相线温度的时间 降温速度* TP 至 100 °C 时间 25 °C 至 TP Discontinued 60 无铅组装 推荐值 所有温度均指从元件顶部测得的封装中心温度 * 斜率计算 DT/Dt: Dt 最大值为 5 s; 涵盖整个 T 范围 14 | Version 1.4 | 2022-11-17 10 °C 480 s K/s s LB L 293 数据表 8 (0.315) 1.8 (0.071) 4 (0.157) 1.5 (0.059) 1.75 (0.069) 9) 3.5 (0.138) 编带机 C A 2 (0.079) 0.9 (0.035) 0.8 (0.031) OHAY1491 Discontinued  15 | Version 1.4 | 2022-11-17 LB L 293 数据表 编带和卷带 10) 盘尺寸 A 180 mm W Nmin 8 + 0.3 / - 0.1 mm Discontinued  16 | Version 1.4 | 2022-11-17 W1 60 mm W2 max 8.4 + 2 mm 14.4 mm 每卷带上的数量 5000 LB L 293 数据表 条形码-产品-标签（BPL） 干燥包装工艺和材料 9) Moisture-sensitive label or print L E E V l e be sela ). k, H de L If an bl r co ba (R id m ity . H R hu 0% e e /6 tiv ˚C la ared ag ck re fr 30 _ < in pa % k of to 90 rs ea s d ). rs ou or te (p on rs H de , ou iti H an bjec ng ou rs co ˚C 72 si nd H ou 5 te 48 ˚C su es e H co ± 24 6 da e y 40 be oc tim ˚C e or < ith tim ill pr). or ct w O w nt 23 tim e at lo or fa M TO F s al tim at le ˚C at lo at or e. P th F l tic th va lo or ur O F lo s ui on be if: read en w ed l 4 5 F m la ce eq id lo g, n oc l ve vi 5a is in or be 24 de pr ve l 6 Le de , nt whe e te co g: , w e Le ve l ke r ou se da ba ed flo ur e Le ve m % ba e ba al st ur e Le r en re ed e re> 10 oi st e e fo tim ur se al op fo M se oi st ur as k, is or . 33 se is M oi st bed k, lo H an , g ph -0 M oi in an in F R ng ar rbl D M e ba T r po If bl ith % lif ki r C. (if S is p. w ea r ks lf J10 ba to et th va Y ea m rs m _ r w, < he ed 1 ee te Y d, EC iredicat S fte at nt > 1 W Hou D A flody qu In no ire 1. d e ou 4 8 re reity is qu/JE re 2. bo e M tim to es id 2b re C 16 : e a) S tim is IP ic ed loor tim e b) ev Humor or e en F tim lo or D 2a king nc te F op a) lo or 3. b) ba re F lo da e fe l 1 2 F If al re tim ve l 4. se d l 2a ve Le 3 an ve l ag e Le e B ve ur e Le at st ur e Le D oi st ur e M oi st ur M oi st M oi M N E RS s in IV O IT T S C nta N U TIO U coSEND Ais bUagRMEICO T E CThIS S d Barcode label < M RA OS  Humidity indicator Barcode label Please check the HIC immidiately after bag opening. Discard if circles overrun. Avoid metal contact. Do not eat. Comparator check dot WET If wet, examine units, if necessary bake units 15% If wet, examine units, if necessary bake units 10% 5% If wet, parts still adequately dry. change desiccant Humidity Indicator MIL-I-8835 Discontinued Desiccant AM OSR OHA00539 根据JEDEC-STD-33,湿敏产品包装在一个干燥的袋子中，包含干燥剂和湿度卡. 17 | Version 1.4 | 2022-11-17 LB L 293 数据表 备注 人眼安全的评估按照IEC 62471:2008标准(photo biological safety of lamps and lamp systems)进行。在本 CIE标准的风险分组系统中，本数据表中指定的LED属于该类 豁免等级 (暴露时间 10000 s). 在某些情况下(如 不同的暴露时间、瞳孔大小、观察距离等)，尽管这些产品对人眼没有危害。但是理论上来说，由于强光光源 的致盲作用，它们具有很高的二次曝光可能性。例如当注视其他明亮的光源(如前照灯)时，也会出现视力暂时 下降和余像情况，也可能会导致不同程度的急躁、恼怒、视力受损等情形 除其他物质外，该器件的子组件还包含金属填充材料，包括银。金属填充材料可能会受到含残留侵蚀性物质 的环境的影响。因此，我们建议客户在存储、生产和使用过程中尽量少将器件暴露于腐蚀性物质环境中。当 使用上述测试条件进行测试时，器件在规定的测试持续时间内表现出了颜色的变化，但其各项性能的变化均 未超出失效极限的定义。IEC60810中描述了相关的各项失效极限。 更多的应用信息，请访问 www.osram-os.com/appnotes Discontinued  18 | Version 1.4 | 2022-11-17 LB L 293 数据表 免责声明 语言 如中、英文文本描述有任何差异或偏差，以英文文本为准。 The English version of this document will prevail in case of any discrepancies or deviations between the Chinese and English document. 请注意! 该信息仅描述了组件的类型，不能视为对组件特征的保证。本公司保留对交付条款和设计更改的权利。由于 技术要求，组件可能含有危险物质。 如需咨询相关类型的信息，请联系我们的销售组织。 如需打印或下载，请自行在我们网站上寻找最新版本。 包装 请使用您所知的回收操作员。我们亦可帮助您与离您最近的销售办事处联系。 若双方另行存在协议，在您事先对包装材料已进行分类的前提下，我们亦可回收包装材料，但贵方必须承担 运输费用。对于退回给我们的包装材料，若未事先分类或我司并无义务接收的，我们将向您收取相关回收费 用并开具发票。 产品安全设备/应用或医疗设备/应用 我们的组件并非开发、构建或测试用作安全相关组件或应用于医疗设备，亦不适格适合在该等设备的模组或 系统层面使用。 如果买方或买方供货的终端客户考虑在产品安全设备/应用或医疗设备/应用中使用我们的组件，买方和/或客 户必须立即通知我们的当地销售伙伴，由我方和买方和/或客户将就客户的特定需求进行分析和协调。 Discontinued  19 | Version 1.4 | 2022-11-17 LB L 293 数据表 词汇表 1) 亮度: 亮度值通常在25 ms电流脉冲期间测量，内部再现性为±8%，扩展不确定度为±11% ( 依据包含因 子k=3的不确定度测量)。 2) 反向工作: 应在规定的范围内，对本产品施加正向电流。 应避免施加任何在规定的可发光的电压范围之 外的连续反向或正向电流电压，因为这可能会引起迁移，从而改变电光特性或损坏LED。 3) 波长: 波长通常在25 ms电流脉冲期间测量，内部再现性为±0.5 nm，扩展不确定度为±1 nm ( 依据包含 因子k=3的不确定度测量)。 4) 正向电压: 正向电压通常在8 ms电流脉冲期间测量，内部再现性为±0.05 V，扩展不确定度为±0.1 V ( 依 据包含因子k=3的不确定度测量)。 5) 热电阻: Rth max以统计值（6σ）为基础。 6) 热电阻: RthJA来自装配于FR 4 PCB的结果（每个焊盘尺寸≥5 mm2） 7) 典型值: 由于半导体器件制造工艺的特殊条件，技术参数的典型数据或计算相关性只能反映统计数字。这 些参数不一定对应每个产品的实际参数，可能不同于产品的典型数据和计算相关性或典型特性线。如有 要求（例如由于技术改进），这些典型数据会被更改，恕不另行通知。 8) 特性曲线: 如图形线段断开，即可预期同一封装单元内的单个器件之间的差异会较大。 9) 测量公差: 除非图纸中另有说明，公差表示为±0.1，尺寸表示为mm。 10) 编带和卷料: 所有尺寸和公差均遵循IEC 60286-3，单位为mm。 Discontinued  20 | Version 1.4 | 2022-11-17 LB L 293 数据表 修订历史 版本 日期 修改 1.2 2019-07-15 已停产 1.3 2020-03-18 运输箱示意图 运输箱尺寸 已停产，已废除 1.4 2022-11-17 已停产 Discontinued  21 | Version 1.4 | 2022-11-17 LB L 293 数据表  Discontinued 已停产 Published by ams-OSRAM AG Tobelbader Strasse 30, 8141 Premstaetten, Austria Phone +43 3136 500-0 ams-osram.com © All rights reserved 22 | Version 1.4 | 2022-11-17
