QNR335KE6L25

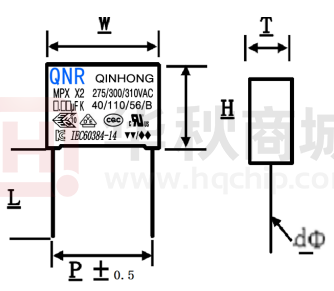

东莞市勤宏(QNR)电子科技有限公司 DongGuan QinHong(QNR) Electronic Technology Co LTD 规 格 承 认 书 APPROVAL SHEET 客 户 名 威锐特 CUSTOMER 产 品 名 称 PART NANE X2 安规电容 产 品 规 格 PART NUMBER : 日 勤宏 QNR MPX X2 335K/3.3uF/ 275VAC 26.5*21.5*12 P=22.5 L=25 期 DATE 2023/10/19 确 认 CONFIRM 客户承认栏 CUSTOMER APPROVAL 供应商承认栏 MANUFACTURER APPROVAL 厂商信息 厂商名称：东莞市勤宏电子科技有限公司 厂商地址：东莞市高埗镇下江城第三村工业区 联 系 人：邹先生 移动电话：13713246532 邮 箱：3001816658@qq.com 联系电话：0769-81835816&88878072 传 真：0769-81835815&88878075 东莞市勤宏电子科技有限公司 www.dgqnr.com 第1页 共8页 EMI Suppression Capacitor Class-X2 ■MPX 系列尺寸表和标志式样 MPX Series dimension sheet and marking model 产品尺寸明细 Product Size Show 外观图和标志 Outline Drawing& Mark 序号 名称 代码 标注单位 Serlal Number Descrlptlon Code Label Unlt 1 本体长度 W mm 2 本体厚度 T mm 3 本体高度 H mm 4 引线间距 P mm 5 引线直径 d mm 6 引线长度 L mm 7 序号 Serlal Number 1 引脚材质 勤宏代码 QINHONG P/N QNR335KE6L25 容量 / 偏差 CAP TOL (μ F) ±% 3.3 10% 东莞市勤宏电子科技有限公司 CP 线 额定 损耗 电压 DF R.V (1KHz) VAC % 275 ≤0.1 说明： 1，□.□□标称容量； 2，▼▼表示月份 例如 1 月 01.... ◆◆表示年份后两位数字 例如 2021 21.... 外型尺寸 Dimensions 客户代码 (mm) Customer W±1.0 H±1.0 T±1.0 P±1 L±2 d±0.05 26.5 21.5 12.0 22.5 25 0.8 P/N www.dgqnr.com 第2页 共8页 EMI Suppression Capacitor Class-X2 金属化聚丙烯膜抗干扰电容器 MPX series ■ 主要用途 ■ Typical Applications 适用于高频，直流，交流，偶合，跨接 Widely used in high frequency, DC, AC 脉冲电路中。 and pulse circuits。 ■ 特点 ■ Features 能承受过压冲击 Withstanding overvoltage stressing 优异的阻燃性能 Excellent passive flame resistant abilities 塑料外壳(UL94 V-0),阻燃环氧树脂填充 Plastic case (UL94 V-0), Epoxy resin sealing ■ 结构组合 ■ Construction 介质: 聚丙烯膜 Dielectric: Polypropylene film 电极: 金属蒸镀层 (锌铝合成加厚型) Electrodes:Metal vapor coating(Zn-Al synthetic) 导线: 镀锡铜包钢线 Lead: Tinned copper clad steel wire 封装: 阻燃环氧树脂 (UL94 V-0) Epoxy Resin coating (UL 94 V-0) 外壳: 阻燃 PBT 塑壳(UL94 V-0) Case: Flame-retardant PBT (UL94 V-0) 东莞市勤宏电子科技有限公司 www.dgqnr.com 第3页 共8页 EMI Suppression Capacitor Class-X2 ■ 安全认证 Safety Approvals 安全认证机构 Safety Certification Authority 证书号 Certificate Number CB IEC 60384-14:2013/AMD1:2016 IEC 60384-14:2013 CN51106 UL, CSA UL60384-14, CSAC22.2 E488626 ENEC(VDE) , DIN EN 60384-14 : 2006-04 EN 60384-14 : 2005-08 , IEC 60384-14 : (Ed 3) 40047280 CQC CQC17001183917 GB/T6346.14-2015 标志 Mark N/A 0.001~0.1µF SU03093-20001 KC KC60384-1(2015-09),KC60384-14(2015-09) 0.12~0.33µF SU03093-20002 0.47~1.0µF SU03093-20003 1.2~3.0µF SU03093-20004 ■ 技术要求 Specifications 气候类别 / 阻燃等级 Climatic Category / Passive Flammability Class 40/110/56/B 工作温度范围 Operating Temperature Range -40℃~110℃ 额定电压 Rated Voltage 275/300/310Vac 电容量范围 Capacitance Range 0.001μF(102)~4.7μF(475) 电容偏差 Capacitance Tolerance ±10% (K) 绝缘电阻 Insulation Resistance C ≦ .33μF ,IR ≧ 15,000 MΩ. C ＞.33μF ,IR ≧5,000S 损耗角 Dissipation Factor 引线之间 耐电压 Voltage between terminals Voltage 引线与外壳之间 Proof Voltage between terminals and case 东莞市勤宏电子科技有限公司 0.1% Max, at 1KHz and 25℃ 4.3UR /1min (IEC 60384-14) 2.0UR+1500VAC /1min www.dgqnr.com 第4页 共8页 EMI Suppression Capacitor Class-X2 ■特性要求 Characteristics 序号 NO. 1 2 项目 Item 特性要求 Characteristics 工作温度 Operating Temperature 额定电压 Rated Voltage 275/300/310Vac 50/60HZ 引线之间 Between Terminals 无击穿或飞弧 No permanent breakdown or Flash-over 绝缘电阻 Insulation Resistance ≧15000MΩ for C≦0.33F ≧5000MΩ*µF for C>0.33F 5 电容量公差 Capacitance Tolerance 公差范围：K:±10%,M:±20% Within specified tolerance : K:±10%,M:±20% 6 损耗 Dissipation Factor ≦0.1% 3 4 7 耐电压 Withstand Voltage -40℃~110℃ 引线强度 Terminal Strength 抗拉强度 Pull Strength 引线不松脱或折断 No cutting or slack of terminals 折弯强度 Bending Strength 东莞市勤宏电子科技有限公司 试验方法 Test method IEC60384-14 UL1414/UL1283 IEC60384-14 4.3UR DC for 1 min (IEC 60384-14 C4.2.1; IEC60384-1 C4.6) , 升压时间 5~10 秒 (Voltage increasing time 5~10sec, 关闭飞弧电流 Cut off current 10mA,ARC=OFF). 充电时间：60 ±5 秒 Charge time: 60 ±5sec 充电电压：100±10VDC ChargeVoltage:100±10VDC 测试温度：20~25℃ Test temp: 20~25℃ (IEC60384-14 C4.2.5 IEC60384-1-4.5) 频率：1KHz At 1KHz 测试温度：20~25℃ Test temp: 20~25℃ (IEC60384-14 C4.2.2 IEC60384-1 C4.7) 频率：1KHz ( 20℃~25℃) Measure at 1KHz ( 20℃~25℃) IEC60384-14 C4.2.3 (IEC 60384-1 C4.8) 引线直径：0.6&0.8mm Wire diameter:0.6 & 0.8mm 负重：10N，持续时间：10 秒 Load: 10N, time:10sec IEC60384-14 C4.3 (IEC60384-1 C4.13) IEC 60068 2-21 Test Ua1 引线直径：0.6&0.8mm Wire diameter:0.6 & 0.8mm 0 负重：5N，90 折返 2~5 次 Load: 5N, 900 ×2~5times 引线直径：1.0mm www.dgqnr.com 第5页 共8页 EMI Suppression Capacitor Class-X2 8 可焊性 Solderability 外观 Appearance 9 10 11 冷冲击 Cold Resistance 耐焊接热 Resistance to Soldering heat 稳态湿热 Dampheat, Steady state 电容量变化 Capacitanc e Variation 浸入部分引线至少 95%面积 镀上新的焊料层 At least 95% of the Circumference of the lead wire. Around load surface dipped Into with new solder. 外观无异常 No abnormality 试验前后测试相对变化率： ±2.0% Within △C/C ±2.0% of the value Before test 外观 外观无异常 Appearance No abnormality 耐电压 无击穿或飞弧 Withstand no permanent Breakdown or Voltage flash-over 电容量变化 Capacitanc e Variation 试验前后变化率±5.0%以内 Within ±5.0% of the value Before test 外观 外观无异常 Appearance No abnormality 电容量变化 试验前后相对变化率：≤±5% Within△C/C≤±5% of the Capacitanc e value Variation Before test 损耗 DF≤0.2% Dissipation (1KHz 20~25℃) Factor 耐电压 无击穿或飞弧 Withstand no permanent Breakdown or Voltage flash-over 绝缘电阻 ≧7500MΩ for C≦0.33µF 东莞市勤宏电子科技有限公司 Wire diameter: 1.0mm 0 负重：10N，90 折返 2~5 次 Load: 10N, 900 ×2~5times IEC60384-14 C4.3 (IEC 60384-1 C4.13) IEC60068 2-21 Test Ua1 焊锡温度：245 ±5℃ Solder temp: 245 ±5℃ 浸锡时间：2.5 ±0.5 秒 Immersion time: 2.5 ±0.5sec IEC60384-14-4.5 (IEC 60384-1-4.15) IEC 60068 2-20 Test Ta 温度：-40+8/-0℃ Temp:-40+8/-0℃ 持续时间：2+1/-0hours Duration: 2+1/-0hours 室温恢复 1~2 小时 Then recovery at ordinary Condition 1~2 hours IEC60384-14 C4.11.4 IEC 60068 2-1 Test Ta 焊锡温度：260±5℃ Solder temp:260±5℃ 浸锡时间：10±1 秒 Immersion time:10±1sec 室温恢复 1~2 小时 Then recovery at ordinary Condition 1~2 hours IEC60384-14 C4.5 (IEC 60384-1 C4.15) IEC 60068-2-20 Test Ta 相对湿度：90~95% Humidity of 90~95% RH 温度：40 ±2℃ Temp: 40 ±2℃ 持续时间：56 天 Duration: 56 day 室温恢复 1~2 小时 Then recovery at ordinary Condition 1~2hrs IEC60384-14 C4.12 (IEC60384-1 C4.22) IEC60068 2-3 Test Ca www.dgqnr.com 第6页 共8页 EMI Suppression Capacitor Class-X2 Insulation ≧2500MΩ*µF for C>0.33µF Resistance 外观 外观无异常 Appearance No abnormality 电容量 Capacitance Variation 损耗 12 耐久性 Endurance test Dissipation Factor 耐电压 Withstand Voltage 绝缘电阻 Insulation Resistance 温度：100 ±2℃ Temp: 100 ±2℃ 试验前后相对变化率：≤±10% 持续时间：1000+48/-0 小时 Within △C/C≤±10% of the value Duration: 1000+48/-0Hrs before test 施加 1.25 倍额定电压，每隔 1 小 时升压至 1000V，持续时间 0.1 DF≤0.5% 秒 (1KHz 20~25℃) Applied Voltage:125% of R.V (50/60Hz) except that the 无击穿或飞弧 Voltage shall be increased to no permanent Breakdown or 1000Vrms for 0.1s flash-over Once every hour 室温恢复 16 小时以上测试 ≧7500MΩ for C≦0.33µF Then recovery at ordinary ≧2500MΩ*µF for C>0.33µF Condition at least 16 hours IEC60384-14 C4.14 ■焊接 Soldering 在焊接电容器时，预热时间长会导致特性或击穿性能下降；焊接时间长会导致电容器特性劣化，请参照下图 焊接温度和时间。 When soldering a capacitor, heat in soldering is conducted to the element of the capacitor Temperature and a long period may cause deterioration of characteristic or breakdown Temperature and a long period may cause deterioration of characteristic or breakdown Of capacitors. Be sure to solder within the following temperature condition range. (1) (2) 洛铁焊接 When using soldering iron 洛铁尖温度小于 350℃ Iron tip temperature less than 350℃ 焊接时间小于 5 秒 Soldering time (sec.)within 5 seconds 东莞市勤宏电子科技有限公司 www.dgqnr.com 第7页 共8页 EMI Suppression Capacitor Class-X2 ■ 产品符合RoHS2.0指令 Products comply with RoHS2.0 instructions 有毒有害物质或元素 Toxic or harmful substances or elements 产品名称 Product name X2 电容器 铅 (Pb) 汞 (Hg) 镉 (Cd) ＜100ppm N.D. N.D. 邻苯二甲 邻苯二甲 多溴 多溴二 六价铬 邻苯二甲 酸正丁基 酸（2-己 联苯 苯醚 (Cr6+) 酸二正丁 苄酯 基）己酯 六溴环十二 (PBB) (PBDE) 酯（DBP）（BBP） （DEHP） 烷（HBCDD） N.D. N.D. N.D. N.D. N.D. N.D. N.D. 详见SGS检测报告。 See SGS test report for details. 东莞市勤宏电子科技有限公司 www.dgqnr.com 第8页 共8页
