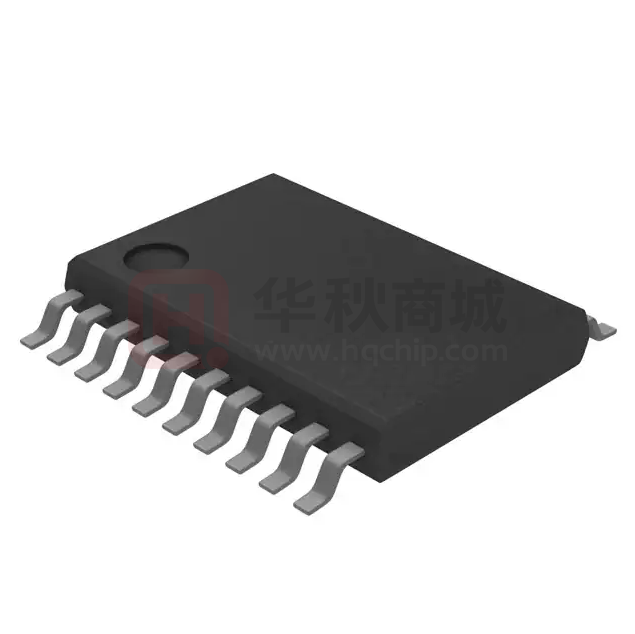

N32G003F5S7

数据手册 N32G003x5 N32G003系列采用 32-bit ARM Cortex-M0内核，最高工作主频48MHz，集成多达29.5KB Flash，3KB SRAM，1x12bit 1Msps ADC，1xCOMP，2xUART，1xI2C，1xSPI 关键特性  内核 CPU ― 32 位 ARM Cortex-M0 内核，单周期硬件乘法指令 ― 最高主频 48MHz  存储器 ― 高达 29.5KByte 片内 Flash，10 万次擦写次数，10 年数据保持 ― 3KByte 片内 SRAM  功耗模式 ― Run 模式：所有外设可配置 ― Stop 模式：TIM6、IWDG 可配置工作， SRAM 数据保持，所有 IO 状态保持 ― Power Down 模式：所有电源关闭，支持 NRST、PA1_WKUP0、PA2_WKUP1 唤醒  时钟 ― HSI：内部高速 RC OSC 48MHz/40MHz（可选） ― LSI：内部低速 RC OSC 32KHz ― MCO：支持 1 路时钟输出，可配置为 HSI 或 LSI 分频后输出  复位 ― 支持上电/掉电/外部引脚复位 ― 支持可编程的低电压检测复位 ― 支持看门狗复位、软件复位  通信接口 ― 2 个 UART 接口，支持异步模式、多处理器通信模式、单线半双工模式 ― 1 个 SPI 接口，速率高达 12MHz ― 1 个 I2C 接口，速率高达 1MHz，主从模式可配  模拟接口 ― 1 个 12bits 1Msps 高速 ADC，多达 9 个外部单端输入通道，1 个内部通道连接到 1.2V 基准 ― 1 个高速模拟比较器，正端输入支持四档可调压差 0mV/ 100mV/ 200mV/ 300mV  最多支持 18 个支持复用功能的 GPIOs.  1 个蜂鸣器，支持互补输出  定时计数器 ― 1 个 16bit 高级定时计数器，支持输入捕获，输出比较功能；每个定时器有 4 个独立的通道，其中 3 个通 道支持 6 路互补 PWM 输出 1 ― 1 个 16bit 通用定时计数器，每个定时器有 2 个独立通道，支持输入捕获/输出比较/PWM 输出 ― 1 个 16bit 基本定时计数器，支持 STOP 唤醒低功耗模式 ― 1x 24bit SysTick ― 1x 12bit 独立看门狗( IWDG)  编程方式 ― 支持 SWD 在线调试接口  安全特性 ― CRC16 运算 ― 支持多种读保护（RDP）等级（L0/L1/L2）  96 位 UID 及 128 位 UCID  工作条件 ― 工作电压范围：2V~5.5V ― 工作温度范围：-40℃～105℃ ― ESD：±4KV（HBM 模型）, ±1KV（CDM 模型）  封装 ― QFN20(3mm x 3mm) ― TSSOP20(6.5mm x 4.4mm)  订购型号 系列 型号 N32G003x5 N32G003F5S7、N32G003F5Q7 N32G003x4 N32G003F4S7、N32G003F4Q7 2 目 录 关键特性 .............................................................................................................................................................................. 1 目 录 .................................................................................................................................................................................... 1 1 产品简介 ..................................................................................................................................................................... 5 命名规则 ............................................................................................................................................................. 5 器件一览 ............................................................................................................................................................. 7 2 功能简介 ..................................................................................................................................................................... 8 处理器内核 ......................................................................................................................................................... 8 存储器 ................................................................................................................................................................. 8 嵌入式闪存存储器......................................................................................................................................... 8 嵌入式SRAM ................................................................................................................................................. 8 嵌套的向量式中断控制器(NVIC) ................................................................................................................ 8 外部中断/事件控制器(EXTI) ............................................................................................................................ 9 时钟系统 ............................................................................................................................................................. 9 启动模式 ........................................................................................................................................................... 10 供电方案 ........................................................................................................................................................... 10 可编程电压监测器 ........................................................................................................................................... 10 低功耗模式 ....................................................................................................................................................... 11 定时器和看门狗 ............................................................................................................................................... 11 基本定时器(TIM6)....................................................................................................................................... 11 通用定时器(TIM3)....................................................................................................................................... 12 高级定时器(TIM1)....................................................................................................................................... 12 系统时基定时器(Systick) ............................................................................................................................ 13 看门狗定时器(WDG) .................................................................................................................................. 13 I2C总线接口 ..................................................................................................................................................... 13 通用异步收发器(UART) ................................................................................................................................. 14 串行外设接口(SPI) .......................................................................................................................................... 15 通用输入输出接口(GPIO) ............................................................................................................................... 15 模拟/数字转换器(ADC) ................................................................................................................................... 16 模拟比较器(COMP) ......................................................................................................................................... 16 蜂鸣器(BEEPER) ............................................................................................................................................. 17 循环冗余校验计算单元(CRC) ........................................................................................................................ 17 唯一设备序列号(UID) ..................................................................................................................................... 17 串行SWD调试口(SWD) .................................................................................................................................. 17 3 引脚定义和描述 ....................................................................................................................................................... 18 封装示意图 ....................................................................................................................................................... 18 QFN20 .......................................................................................................................................................... 18 TSSOP20 ...................................................................................................................................................... 18 引脚复用定义 ................................................................................................................................................... 20 4 电气特性 ................................................................................................................................................................... 22 测试条件 ........................................................................................................................................................... 22 最小和最大数值........................................................................................................................................... 22 典型数值 ...................................................................................................................................................... 22 典型曲线 ...................................................................................................................................................... 22 负载电容 ...................................................................................................................................................... 22 引脚输入电压 .............................................................................................................................................. 22 1 / 45 供电方案 ...................................................................................................................................................... 23 电流消耗测量 .............................................................................................................................................. 23 绝对最大额定值 ............................................................................................................................................... 23 工作条件 ........................................................................................................................................................... 24 通用工作条件 .............................................................................................................................................. 24 上电和掉电时的工作条件 ........................................................................................................................... 24 内嵌复位和电源控制模块特性 ................................................................................................................... 25 内置的参考电压........................................................................................................................................... 26 供电电流特性 .............................................................................................................................................. 27 内部时钟源特性........................................................................................................................................... 28 从低功耗模式的唤醒时间 ........................................................................................................................... 29 FLASH存储器特性 ...................................................................................................................................... 29 绝对最大值(电气敏感性) ............................................................................................................................ 30 I/O端口特性 ............................................................................................................................................. 30 NRST引脚特性 ........................................................................................................................................ 32 TIM定时器特性 ....................................................................................................................................... 33 IWDG特性 ............................................................................................................................................... 33 I2C接口特性 ............................................................................................................................................ 34 SPI接口特性 ............................................................................................................................................ 35 ADC电气参数 .......................................................................................................................................... 38 比较器(COMP)电气参数 ........................................................................................................................ 39 5 封装尺寸 ................................................................................................................................................................... 41 QFN20 ............................................................................................................................................................... 41 TSSOP20 ........................................................................................................................................................... 42 丝印说明 ........................................................................................................................................................... 43 6 版本历史 ................................................................................................................................................................... 44 7 声明 ........................................................................................................................................................................... 45 2 / 45 表目录 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 表 1-1 N32G003系列资源配置 .......................................................................................................................................... 7 2-1 定时器功能比较 .................................................................................................................................................... 11 3-1 管脚定义 ................................................................................................................................................................ 20 4-1 电压特性 ................................................................................................................................................................ 24 4-2 电流特性 ................................................................................................................................................................ 24 4-3 温度特性 ................................................................................................................................................................ 24 4-4 通用工作条件 ........................................................................................................................................................ 24 4-5 上电和掉电时的工作条件 .................................................................................................................................... 25 4-6 内嵌复位和电源控制模块特性 ............................................................................................................................ 25 4-7 内置的参照电压 .................................................................................................................................................... 26 4-8 运行模式下的典型电流消耗，数据处理代码从内部闪存中运行..................................................................... 27 4-9 运行模式下的典型电流消耗，数据处理代码从内部闪存中运行..................................................................... 28 4-10 停止和掉电模式下的典型消耗 .......................................................................................................................... 28 4-11 HSI振荡器特性(1)(2) ............................................................................................................................................. 28 4-12 LSI振荡器特性(1) ................................................................................................................................................. 29 4-13 低功耗模式的唤醒时间 ...................................................................................................................................... 29 4-14 闪存存储器特性 .................................................................................................................................................. 29 4-15 闪存存储器寿命和数据保存期限 ...................................................................................................................... 29 4-16 ESD特性 .............................................................................................................................................................. 30 4-17 静态栓锁特性 ...................................................................................................................................................... 30 4-18 I/O静态特性......................................................................................................................................................... 30 4-19 输入输出交流特性 .............................................................................................................................................. 31 4-20 NRST引脚特性 .................................................................................................................................................... 32 4-21 TIMX(1)特性 ......................................................................................................................................................... 33 4-22 IWDG 最大和最小计数复位时间 (LSI = 32KHZ) .......................................................................................... 33 4-23 I2C接口特性......................................................................................................................................................... 34 4-24 SPI特性 ................................................................................................................................................................ 35 4-25 ADC特性 ............................................................................................................................................................. 38 4-26 ADC采样时间(1) .................................................................................................................................................. 38 4-27 ADC精度 – 局限的测试条件(1) ......................................................................................................................... 38 4-28 COMP特性 .......................................................................................................................................................... 39 3 / 45 图目录 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 图 1-1 N32G003系列框图 .................................................................................................................................................. 5 1-2 N32G003系列订货代码信息图示 .......................................................................................................................... 6 2-1 存储器映射图 .......................................................................................................................................................... 8 2-2 时钟树 .................................................................................................................................................................... 10 3-1 N32G003系列QFN20引脚分布 ............................................................................................................................ 18 3-2 N32G003系列TSSOP20引脚分布 ........................................................................................................................ 19 4-1 引脚的负载条件 .................................................................................................................................................... 22 4-2 引脚输入电压 ........................................................................................................................................................ 23 4-3 供电方案 ................................................................................................................................................................ 23 4-4 电流消耗测量方案 ................................................................................................................................................ 23 4-5 输入输出交流特性定义 ........................................................................................................................................ 32 4-6 建议的NRST引脚保护 .......................................................................................................................................... 33 4-7 I2C总线交流波形和测量电路(1) ............................................................................................................................ 35 4-8 SPI时序图 – 从模式和CLKPHA=0 ..................................................................................................................... 36 4-9 SPI时序图 – 从模式和CLKPHA=1(1) .................................................................................................................. 36 4-10 SPI时序图 – 主模式(1) ........................................................................................................................................ 37 4-11 使用ADC典型的连接图...................................................................................................................................... 39 5-1 QFN20封装尺寸 .................................................................................................................................................... 41 5-2 TSOP20封装尺寸 .................................................................................................................................................. 42 5-3 丝印说明图 ............................................................................................................................................................ 43 4 / 45 1 产品简介 N32G003 系列微控制器产品采用 32 位 ARM Cortex®-M0 内核，最高工作主频 48MHz，集成高达 29.5KB 存 储 Flash，最大 3KB SRAM；内置一个高速 AHB 总线，一个低速外设总线 APB 及总线矩阵，最多支持 18 个通用 I/O，提供丰富的高性能模拟接口，包括 1 个 12 位 1Msps ADC，最多支持 9 个外部输入通道，1 个 高速比较器，同时提供多种数字通信接口，包括 2 个 UART、1 个 I2C、1 个 SPI。 N32G003 系列产品可稳定工作于-40°C 至+105°C 的温度范围，供电电压 2V 至 5.5V，提供多种功耗模式供 用户选择，符合低功耗应用的要求。该系列产品提供 20 脚的不同封装形式。 N32G003 系列微控制器适合于小功率电子烟、安防、智能家居、电机控制、电源管理系统等多种应用场景。 图 1-1 给出了该系列产品的总线框图。 图 1-1 N32G003 系列框图 Flash Control Max:48MHz SW SRAM RCC CRC16 AHB2AHB ADC System Bus Cortex-M0 Fmax:48MHz Core NVIC AHB Bus Matrix Flash AHB2APB IWDG PWR EXTI GPIOA Max:48MHz AFIO GPIOB 命名规则 5 / 45 TIM1 TIM3 APB GPIOC COMP BEEPER TIM6 UART1 GPIOD I2C UART2 GPIOE SPI 图 1-2 N32G003 系列订货代码信息图示 N 32 G 0 03 F 5 Q 7 Company Abbreviation Nationstech MCU Bit Width 32bit Types of Product General Purpose Temperature Range 7 : -40°C~105°C MCU Core 0 = ARM Cortex-M0 Package Type Product Series Q = QFN S = TSSOP 03 = Value line Number of Pins Flash Size F = 20 Pins 5 = 29.5K Flash 4 = 16K Flash 6 / 45 器件一览 表 1-1 N32G003 系列资源配置 器件型号 N32G003F5Q7/F4Q7 N32G003F5S7/F4S7 Flash 容量（KB） 29.5/16 29.5/16 SRAM 容量（KB） 3 CPU 频率 工作环境 定时器 通讯接口 3 ARM Cortex-M0 @48MHz 2~5.5V/-40~105℃ 通用 1 1 高级 1 1 基本 1 1 SPI 1 1 I2C 1 1 UART 2 GPIO 2 18 12bit ADC 1x12bit 1x12bit Number of channels 9Channel 9Channel COMP 1 1 Beeper 1 1 算法支持 CRC16 CRC16 安全保护 封装 读保护（RDP） QFN20 7 / 45 TSSOP20 2 功能简介 处理器内核 N32G003系列集成了最新一代嵌入式ARM Cortex®-M0处理器. 存储器 N32G003系列器件包含嵌入式闪存（Flash）存储器、嵌入式SRAM，下图为存储器地址映射图。 图 2-1 存储器映射图 0xE010_0000 – 0xFFFF_FFFF Reserved Vendor Specific 511MB Cortex-M0 Peripheral 1MB ROM Table External PPB Reserved Reserved NVIC Reserved FPB DWT Reserved AHB 0xE00F_F000 – 0xE00F_FFFF 0xE004_2000 – 0xE00F_EFFF 0xE004_0000 – 0xE004_1FFF 0xE000_F000 – 0xE003_FFFF 0xE000_E000 – 0xE000_EFFF 0xE000_3000 – 0xE000_DFFF 0xE000_2000 – 0xE000_2FFF 0xE000_1000 – 0xE000_1FFF 0xE000_0000 – 0xE000_0FFF Reserved Reserved AHB Peripheral Reserved APB Peripheral 0x2000_0C00 – 0x3FFF_FFFF 0x2000_0000 – 0x2000_0BFF Reserved SRAM Peripheral 0.5GB SRAM 0.5GB 0x1FFF_F800 – 0x1FFF_FFFF 0x1FFF_F600 – 0x1FFF_F7FF 0x1FFF_F000 – 0x1FFF_F5FF 0x0800_7600 – 0x1FFF_EFFF 0x0800_0000 – 0x0800_75FF 0x0000_7600 – 0x07FF_FFFF 0x0000_0000 – 0x0000_75FF Reserved OptionBytes Reserved Reserved FLASH Reserved Aliased to Flash/SRAM 0x4002_3000 – 0x4002_33FF 0x4002_2400 – 0x4002_2FFF 0x4002_2000 – 0x4002_23FF 0x4002_1400 – 0x4002_1FFF 0x4002_1000 – 0x4002_13FF 0x4002_0C00 – 0x4002_0FFF 0x4002_0800 – 0x4002_0BFF 0x4002_0000 – 0x4002_07FF PWR Reserved SPI I2C Reserved UART2 UART1 Reserved BEEPER EXTI Reserved IWDG Reserved COMP GPIOB GPIOA Reserved AFIO TIM6 TIM1 Reserved TIM3 Reserved 0x4000_7000 – 0x4000_73FF 0x4000_5C00 – 0x4000_6FFF 0x4000_5800 – 0x4000_5BFF 0x4000_5400 – 0x4000_57FF 0x4000_4C00 – 0x4000_53FF 0x4000_4800 – 0x4000_4BFF 0x4000_4400 – 0x4000_47FF 0x4000_3C00 – 0x4000_43FF 0x4000_3800 – 0x4000_3BFF 0x4000_3400 – 0x4000_37FF 0x4000_3000 – 0x4000_33FF 0x4000_2C00 – 0x4000_2FFF 0x4000_2800 – 0x4000_2BFF 0x4000_2400 – 0x4000_27FF 0x4000_2000 – 0x4000_23FF 0x4000_1C00 – 0x4000_1FFF 0x4000_1800 – 0x4000_1BFF 0x4000_1400 – 0x4000_17FF 0x4000_1000 – 0x4000_13FF 0x4000_0C00 – 0x4000_0FFF 0x4000_0800 – 0x4000_0BFF 0x4000_0400 – 0x4000_07FF 0x4000_0000 – 0x4000_03FF 2GB APB 0x4002_3500 – 0x5FFF_FFFF 0x4002_0000 – 0x4002_33FF 0x4000_7400 – 0x4001_FFFF 0x4000_0000 – 0x40000_73FF CRC Reserved FLASH Reserved RCC Reserved ADC Reserved CODE 0.5GB 嵌入式闪存存储器 片内集成 29.5K 字节嵌入式闪存（FLASH），用于存放程序和数据，页面大小 512byte，支持页擦除、字写、 字读、半字读、字节读操作。 嵌入式 SRAM 片内集成多达 3K 字节的内置 SRAM，在 STOP 低功耗模式下可以保持数据。 嵌套的向量式中断控制器(NVIC) 嵌套向量中断控制器（NVIC）和处理器核的接口紧密相连，可以实现低延迟的中断处理和高效地处理晚到 8 / 45 的中断。嵌套向量中断控制器管理着包括内核异常等中断。  16 个可屏蔽中断通道（不包含 16 个 Cortex®-M0 的中断线）；  4 个可编程的优先等级（使用了 2 位中断优先级）；  低延迟的异常和中断处理；  电源管理控制；  系统控制寄存器的实现； 外部中断/事件控制器(EXTI) 外部中断/事件控制器包含 20 个产生中断/事件触发的边沿检测电路。每条输入线可以独立地配置为事件或 中断，以及上升沿、下降沿或者双边沿 3 种触发类型，也可以独立地被屏蔽。挂起寄存器保持着状态线的中 断请求，可通过在挂起寄存器的对应位写’1’，清除中断请求。 时钟系统 器件提供多种时钟供用户选择，包括内部高速 RC 振荡器 HSI（48MHz 或 40MHz），内部低速时钟 LSI （32KHz）。 HSI 振荡器时钟源用来驱动系统时钟(SYSCLK)。 32KHz低速内部RC作为二级时钟源，可通过程序选择驱动独立看门狗（IWDG）、TIM6（用于唤醒STOP 模式）。 多个预分频器可用于配置 AHB、APB 的频率。AHB 和 APB 的最大频率为 48MHz。 9 / 45 图 2-2 时钟树 Clock Tree Legend: HSI = High-speed internal clock signal LSI = Low-speed internal clock signal HSI FLASH_CLK to Flash programming ADC1MPRES HSI48M:/6/12/24/48 HSI40M:/40 HSI HSI ADC_1MCLK 24MHz MAX ADCPRE /1/2/ /32 ADC_CLK ADCHCLKEN ADC_HCLK PWR_CTRL3. HSISEL SYSCLK prescaler /1/2/6 HSI = 48M HSI RC SYSCLK prescaler /1/5 HSI = 40M HCLK SYSCLK 48MHz MAX AHB Prescaler /1/2/ /24 CPU AHB BUS FCLK HCLK 48MHz MAX /8 SysTick CRC_CLK APB Prescaler 48MHz MAX /1/2/4/8/16 PCLK to APB peripherals If(APB Prescaler = 1) x1 else x2 TIM3_CLK TIM1_CLK SYSCLK LSI RC 32KHz IWDG_CLK、 Beeper_CLK TIM1CLKSEL TIM6_CLK LSI TIM6CLKSEL MCO LSI MCOPRES HSI:/2/3/4/.../15/32 LSI:/1/2/3/4/.../15/32 HSI MCO[1:0] 启动模式 从程序存存储器（FLASH Memory）0x08000000 启动。 供电方案  VDD 区域：电压输入范围为 2V~5.5V，主要为 Main Regulator，IO 及时钟复位系统提供电源输入。  VDDD 区域：电压调节器为 CPU, AHB, APB, SRAM, FLASH 及大部分数字外设接口供电。 PWR 作为整个器件的电源控制模块，主要功能是控制 N32G003 进入不同的电源模式以及可以被其他事件 或者中断唤醒。N32G003 支持 RUN、STOP 和 PD 模式。 可编程电压监测器 内部集成了上电复位(POR)和掉电复位(PDR)电路，这部分电路始终处于工作状态，保证系统在供电超过 2V 时工作；当 VDD 低于设定的阀值(VPOR/PDR)时，置器件于复位状态，而不必使用外部复位电路。器件中还有 10 / 45 一个可编程电压监测器(PVD)，它监视 VDD 供电并与阀值 VPVD 比较，当 VDD 低于或高于阀值 VPVD 时将产生 中断，中断处理程序可以发出警告信息。PVD 功能需要通过程序开启。关于 VPOR/PDR 和 VPVD 的值参考表 4-6。 低功耗模式 N32G003 在系统复位或电源打开复位后处于运行模式。当 CPU 不需要运行时（例如在等待外部事件时）， 可以使用几种低功耗模式来节省功耗。由用户选择在低功耗、短启动时间和可用的唤醒源之间选择最佳低 功耗模式。 N32G003 两种低功耗模式特征：  STOP 模式 （大部分时钟被关闭，电压调节器仍运行在低功耗模式）  PD 模式 （VDDD 掉电模式，VDD 保持，2 个 WAKEUP IO 唤醒及 NRST 唤醒）  此外，运行模式下的功耗可以通过以下方法之一来降低:  降低系统时钟  关闭 APB 和 AHB 总线上未被使用的外设时钟  RUN 模式下配置 PWR_CTRL4.STBFLH，让 FLASH 进入深度待机模式 定时器和看门狗 N32G003 支持最多 1 个高级定时器、1 个通用定时器、1 个基本定时器，以及 1 个看门狗定时器和 1 个系统 嘀嗒定时器。 下表比较了高级定时器、通用定时器、基本定时器和低功耗定时器的功能： 表 2-1 定时器功能比较 定时器 计数器分辩率 计数器类型 TIM1 16位 向上， 向下， 向上/下 TIM3 16位 TIM6 16位 预分频系数 捕获/比较通道 互补输出 1~65536之间的任意整数 4 有 向上， 向下， 向上/下 1~65536之间的任意整数 2 没有 向上 1~65536之间的任意整数 0 没有 基本定时器(TIM6) 基本定时器包含一个 16 位计数器，还可以将系统从低功耗模式唤醒。 基本定时器的主要功能如下：  16 位自动重载向上计数器  16 位可编程预分频器（分频系数可配置为 1 到 65536 之间的任意值）  产生中断的事件如下：   更新事件 支持 STOP 模式唤醒：时钟源配置为 LSI 时，可通过更新中断（联接到 EXTI19）唤醒 STOP 模式 11 / 45 通用定时器(TIM3) 通用定时器（TIM3）主要用于以下场合：对输入信号进行计数、测量输入信号的脉冲宽度和产生输出波形 等。 通用定时器的主要功能包括：  16 位自动装载计数器（可实现向上计数、向下计数、向上/下计数）  16 位可编程预分频器（分频系数可配置为 1 到 65536 之间的任意值）  TIM3 最多支持 2 个通道  通道工作模式：PWM 输出、输出比较、单脉冲模式输出、输入捕获  如下事件发生时产生中断：  更新事件  触发事件  输入捕获  输出比较  可通过外部信号控制定时器  多个定时器从内部连接在一起，以实现定时器同步或链接  支持捕获内部比较器输出信号 高级定时器(TIM1) 高级控制定时器（TIM1）主要用于以下场合：对输入信号进行计数、测量输入信号的脉冲宽度和产生输出 波形等。 高级定时器具有互补输出功能、死区插入和刹车功能。适用于电机控制。 高级定时器的主要功能包括：  16 位自动装载计数器。（可实现向上计数、向下计数、向上/下计数）。  16 位可编程预分频器。（分频系数可配置为 1 到 65536 之间的任意值）  可编程重复计数器  TIM1 最多 5 个通道  4 个捕获/比较通道，工作模式为：PWM 输出、输出比较、单脉冲模式输出、输入捕获  如下事件发生时产生中断：   更新事件  触发事件  输入捕获  输出比较  刹车信号输入 死区时间可编程的互补输出  对于 TIM1，通道 1、2、3 支持此功能  可通过外部信号控制定时器  多个定时器从内部连接在一起，以实现定时器同步或链接 12 / 45  TIM1_CC5 用于比较器消隐 系统时基定时器(Systick) 这个定时器专用于实时操作系统，也可当成一个标准的递减计数器。 它具有下述特性：  24 位的递减计数器  自动重加载功能  当计数器为 0 时能产生一个可屏蔽系统中断  可编程时钟源 看门狗定时器(WDG) 支持一个独立看门狗(IWDG)，提供了更高的安全性、时间的精确性。 独立看门狗（IWDG） 独立看门狗是基于一个 12 位的递减计数器和一个 3 位的预分频器，由独立的的低速 RC 振荡器驱动，即使 主时钟发生故障它也仍然有效，可工作在 STOP 模式。IWDG 一旦被激活，如果不在设定的时间内喂狗（清 除看门狗计数器），则在计数器计数至 0x000 时产生复位，它可以用于在应用程序发生问题时复位整个系 统，或作为一个自由定时器为应用程序提供超时管理。通过选项字节可以配置成是软件或硬件启动看门狗。 复位和低功耗唤醒可配。 I2C 总线接口 1 个独立的 I2C 总线接口，它提供多主机功能，控制所有 I2C 总线特定的时序、协议、仲裁和定时。支持多 种通信速率模式(最高支持 1MHz)。I2C 模块有多种用途，包括 CRC 码的生成和校验。 I2C 接口的主要功能描述如下：  该模块既可做主设备也可做从设备；  I2C 主设备功能：   产生时钟；  产生起始和停止信号； I2C 从设备功能：  可编程的地址检测；  I2C 接口支持 7 位或 10 位寻址，7 位从模式时支持双从地址响应能力；  停止位检测；  产生和检测 7 位/10 位地址和广播呼叫；  支持不同的通讯速度；   标准速度(高达 100 kHz)；  快速(高达 400 kHz)；  快速+（高达 1MHz）； 状态标志：  发送器/接收器模式标志；  字节传输结束标志； 13 / 45   I2C 总线忙标志； 错误标志：  主模式时的仲裁丢失；  地址/数据传输后的应答(ACK)错误；  检测到错位的起始或停止条件；  禁止拉长时钟功能时的上溢或下溢；  中断向量：事件中断和错误中断  可选的拉长时钟功能  可配置的 PEC(信息包错误检测)的产生或校验  发送模式中 PEC 值可以作为最后一个字节传输  用于最后一个接收字节的 PEC 错误校验 通用异步收发器(UART) N32G003 系列产品中，集成了 2 个通用异步收发器(UART1、UART2)。 UART1 和 UART2 接口支持异步通信模式，多处理器通信模式，单线半双工通信模式。 UART 主要特性如下：  支持全双工异步通信  支持 NRZ 标准格式  支持单线半双工通信  波特率可配置  支持 8-bit 或 9-bit 数据帧  支持 1-bit 或 2-bit 停止位  支持硬件生成校验位及校验位检查  支持多处理器通信：如果地址不匹配，则进入静默模式，可通过空闲总线检测或地址标识唤醒  支持多钟错误检测：数据溢出错误、帧错误、噪声错误、检验错误  8 个中断请求：  发送数据寄存器空  发送完成  接收数据寄存器满  总线空闲  数据溢出  帧错误  噪声错误  校验错误 模式配置： 14 / 45 UART modes UART1 UART2 异步模式 支持 支持 多处理器通讯 支持 支持 半双工(单线模式) 支持 支持 串行外设接口(SPI) 支持 1 个 SPI 接口。SPI 允许芯片与外部设备以半/全双工、同步、串行方式通信。此接口可以被配置成主模 式，并为外部从设备提供通信时钟(SCK)。接口还能以多主配置方式工作。它可用于多种用途，包括使用一 条双向数据线的双线单工同步传输。 SPI 接口的主要功能如下：  全双工和单工同步模式  支持主模式、从模式和多主模式  支持 8-bit 或 16-bit 数据帧格式  数据位顺序可编程  硬件或软件片选管理  时钟极性和时钟相位可配置 通用输入输出接口(GPIO) 支持 18 个 GPIO，分为 2 组（GPIOA/GPIOB），GPIOA 有 16 个引脚，GPIOB 有 2 个引脚。每个 GPIO 引 脚都可以通过软件配置为输出（推挽或开漏）、输入（带或不带上拉或下拉）或复用的外设功能端口（输出 /输入），大多数 GPIO 引脚与数字或模拟复用外设共享，一些 I/O 引脚也与时钟引脚复用。除具有模拟输入 功能的端口外，所有 GPIO 引脚都具有通过大电流的能力。 GPIO 端口具有以下特征： ■ 每个 GPIO 口都可以通过软件配置成以下模式：  输入浮空  输入上拉  输入下拉  模拟功能  开漏输出，上拉/下拉可配置  推挽输出，上拉/下拉可配置  推挽复用功能，上拉/下拉可配置  开漏复用功能，上拉/下拉可配置 ■ 单独的位设置或位清除功能 ■ 所有 I/O 支持外部中断功能 ■ 所有 I/O 支持低功耗模式唤醒，上升沿或下降沿触发可配置  18 条 EXTI 线可用于 STOP 模式唤醒，所有 I/O 可复用为 EXTI  NRST(PA0)/PA1/PA2 三个唤醒 I/O 可用于 PD 模式唤醒，I/O 滤波时间最大为 1μs ■ 支持软件重新映射 I/O 复用功能 15 / 45 ■ 支持 GPIO 锁定机制，复位锁定状态清除 每个 I/O 端口位都可以任意编程，但 I/O 端口寄存器必须以 32 位字访问（16 位半字或 8 位字节模式是不允 许的）。 模拟/数字转换器(ADC) 12 位 ADC 是使用逐次逼近的高速模数转换器。它有 10 个通道，可测量 9 个外部和 1 个内部信号源。各个 通道的 A/D 转换通道可以在单次、连续、扫描模式下执行。ADC 转换值存储（左对齐/右对齐）在 16 位数 据寄存器中。可以通过模拟看门狗检测输入电压是否在用户定义的高/低阈值内，并且 ADC 的输入时钟的最 大频率为 24MHz。 ADC 主要特性描述如下：  支持 1 个 ADC，支持单端输入，最多可测量 9 个外部和 1 个内部源。  支持 12 位分辨率，最高采样速率 1MSPS。  ADC 时钟源分为工作时钟源、采样时钟源和计时时钟源。  HSI 作为 ADC_CLK 工作时钟源，最高到 24M。  HSI 作为 ADC_1MCLK 计时时钟源，用于内部计时功能，频率必须配置成 1MHz。  支持定时器触发采样。  当转换完成或者模拟看门狗事件可触发中断  支持 2 种转换模式  单次转换  连续转换  扫描模式最大支持任意 5 个通道，每个通道有一个独立的结果数据寄存器 buffer  所有通道采样间隔可以统一编程  可以外部触发规则转换。  ADC 的工作电压在 2.4V 到 5.5V 之间。  ADC 支持转换的电压在 0 和 VDD 之间 模拟比较器(COMP) 内嵌 1 个比较器，可以用作单独的设备（比较器所有端口引到 I/O 上），也可以和定时器组合使用，在电机 控制场合可以与来自定时器的 PWM 输出配合形成逐周期电流控制。 比较器主要功能如下：  工作电压 2.4~5.5V  一个带减法的比较器， 支持正端口输入电压（500mV~VDD-200mV）减去参考电压（300/200/100mV/0mV）  支持滤波时钟  输出极性可配置高、低  迟滞配置可配置无、低、中、高  比较结果可输出到 I/O 端口或触发定时器，用于捕获事件、OCREF_CLR 事件、刹车事件、产生中断  输入通道可复选 I/O 端口  可配只读或读写，在锁定的情况下需要复位才能解锁 16 / 45  支持消隐（Blanking），可配置产生 Blanking 的消隐源  可配置滤波窗口大小  可配置滤波阈值大小  可配置用于滤波的采样频率 蜂鸣器(BEEPER) BEEPER 模块支持互补输出，可以产生周期信号来驱动外部无源蜂鸣器。用于产生提示音或者报警发声。 循环冗余校验计算单元(CRC) 集成 CRC16 功能，循环冗余校验(CRC)计算单元是根据固定的生成多项式得到任一 CRC 计算结果。在众多 的应用中，基于 CRC 的技术被用于验证数据传输或存储的一致性。 CRC 的主要特性如下：  CRC16：支持多项式 X16+X15+X2+X0  CRC16 计算时间：1 个 AHB 时钟周期（HCLK）  循环冗余计算初始值可配置 唯一设备序列号(UID) N32G003 系列产品内置两个不同长度的唯一设备序列号，分别为 96 位的 UID(Unique device ID)和 128 位的 UCID(Unique Customer ID)，这两个设备序列号存放在闪存存储器的系统配置块中，它们所包含的信息在出 厂时编写，并保证对 N32G003 系列任意一个微控制器在任何情况下都是唯一的，用户应用程序或外部设备 可以通过 CPU 或 SWD 接口读取，不可被修改。 UID 为 96 位，通常用来做为序列号或作为密码，在编写闪存时，将此唯一标识与软件加解密算法相结合， 进一步提高代码在闪存存储器内的安全性。 UCID 为 128 位，遵守国民技术芯片序列号定义，它包含芯片生产及版本相关信息。 串行 SWD 调试口(SWD) 内嵌 ARM 的 SWD 接口。 17 / 45 3 引脚定义和描述 封装示意图 QFN20 PA14/AIN6/BEEP/SPI_SCK/UART1_TX/TIM1_ETR/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_CH2 PA12/AIN4/UART1_RX/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_CH2N/TIM1_CH2 PA10/AIN3/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_CH3N/TIM1_CH3 18 17 16 PB1/COMP_INM/AIN8/TIM3_ETR/TIM1_CH4/SPI_MOSI/UART1_RX PB0/COMP_INP/AIN7/EVENT_OUT/BEEPN/TIM1_CH1/SPI_MISO/UART1_TX 20 19 图 3-1 N32G003 系列 QFN20 引脚分布 NRST/PA0 1 15 PA9/TIM3_ETR/TIM1_BKIN/I2C_SCL/UART2_TX/SWCLK/UART2_RX UART2_RX/I2C_SDA/TIM1_CH3/TIM3_CH1/TIM1_BKIN/WKUP0/AIN0/PA1 2 14 PA7/UART2_RX/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_CH3/TIM1_CH2/SPI_MISO UART1_TX/UART2_TX/I2C_SCL/TIM1_CH3N/TIM3_CH2/WKUP1/AIN1/PA2 3 13 PA6/TIM3_ETR/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_CH2N/TIM1_CH1/SPI_MOSI VSS 4 12 PA15/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_ETR/TIM1_CH2/SPI_SCK SWDIO/UART2_TX/I2C_SDA/SPI_NSS/TIM1_CH4/COMP_OUT/PA8 5 11 PA13/AIN5/TIM3_CH2/TIM3_CH1/TIM1_CH4/TIM1_CH2N/TIM1_CH1N/MCO 8 9 10 I2C_SDA/TIM1_BKIN/TIM1_CH1N/AIN2/COMP_INP/PA5 I2C_SCL/TIM1_CH3N/EVENT_OUT/COMP_INM/PA4 TIM1_CH1/TIM1_CH1N/TIM1_CH3/TIM3_CH1/TIM3_CH2/TIM1_CH4/PA11 6 7 VDD UART1_RX/SPI_NSS/TIM1_CH3N/TIM3_CH1/TIM3_CH2/TIM1_CH4/PA3 QFN20 TSSOP20 18 / 45 图 3-2 N32G003 系列 TSSOP20 引脚分布 TIM1_CH2/TIM3_CH1/TIM3_CH2/TIM1_CH4/TIM1_ETR/UART1_TX/SPI_SCK/BEEP/AIN6/PA14 1 20 PA12/AIN4/UART1_RX/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_CH2N/TIM1_CH2 UART1_TX/SPI_MISO/TIM1_CH1/BEEPN/EVENT_OUT/AIN7/COMP_INP/PB0 2 19 PA10/AIN3/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_CH3N/TIM1_CH3 UART1_RX/SPI_MOSI/TIM1_CH4/TIM3_ETR/EVENT_OUT/AIN8/COMP_INM/PB1 3 18 PA9/TIM3_ETR/TIM1_BKIN/I2C_SCL/UART2_TX/SWCLK/UART2_RX NRST/PA0 4 17 PA7/UART2_RX/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_CH3/TIM1_CH2/SPI_MISO UART2_RX/I2C_SDA/TIM1_CH3/TIM3_CH1/TIM1_BKIN/WKUP0/AIN0/PA1 5 16 PA6/TIM3_ETR/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_CH2N/TIM1_CH1/SPI_MOSI UART1_TX/UART2_TX/I2C_SCL/TIM1_CH3N/TIM3_CH2/WKUP1/AIN1/PA2 6 15 PA15/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_ETR/TIM1_CH2/SPI_SCK VSS 7 14 PA13/AIN5/TIM3_CH2/TIM3_CH1/TIM1_CH4/TIM1_CH2N/TIM1_CH1N/MCO SWDIO/UART2_TX/I2C_SDA/SPI_NSS/TIM1_CH4/COMP_OUT/PA8 8 13 PA11/TIM1_CH4/TIM3_CH2/TIM3_CH1/TIM1_CH3/TIM1_CH1N/TIM1_CH1 VDD 9 12 PA4/COMP_INM/EVENT_OUT/TIM1_CH3N/I2C_SCL 10 11 PA5/COMP_INP/AIN2/TIM1_CH1N/TIM1_BKIN/I2C_SDA UART1_RX/SPI_NSS/TIM1_CH3N/TIM3_CH1/TIM3_CH2/TIM1_CH4/PA3 19 / 45 引脚复用定义 表 3-1 管脚定义 QFN20 TSSOP20 封装 Alternate functions Pin name(function after reset) Type(1) I/O structure(2) 1 18 PA14 I/O TC 2 19 PB0 I/O TC 3 20 PB1 I/O TC 4 1 NRST/PA0(3) I/O RST/TC 5 2 PA1 I/O TC 6 3 PA2 I/O TC 7 4 VSS S - 8 5 PA8(3) (SWDIO) I/O TC 9 6 VDD S - 10 7 PA3 I/O TC 11 8 PA5 I/O TC 12 9 PA4 I/O TC 13 10 PA11 I/O TC 20 / 45 复用功能 可选功能 TIM1_CH2 TIM3_CH1 TIM3_CH2 TIM1_CH4 AIN6 TIM1_ETR UART1_TX SPI_SCK BEEP UART1_TX SPI_MISO AIN7 TIM1_CH1 COMP_INP BEEPN EVENT_OUT UART1_RX SPI_MOSI AIN8 TIM1_CH4 COMP_INM TIM3_ETR EVENT_OUT Can be configured as an NRST pin or a normal IO pin UART2_RX I2C_SDA TIM1_CH3 AIN0 TIM3_CH1 TIM1_BKIN WKUP0 UART1_TX UART2_TX I2C_SCL AIN1 TIM1_CH3N TIM3_CH2 WKUP1 Power ground SWDIO UART2_TX I2C_SDA SPI_NSS TIM1_CH4 COMP_OUT Power supply UART1_RX SPI_NSS TIM1_CH3N TIM3_CH1 TIM3_CH2 TIM1_CH4 I2C_SDA AIN2 TIM1_BKIN COMP_INP TIM1_CH1N I2C_SCL TIM1_CH3N COMP_INM EVENT_OUT TIM1_CH1 TIM1_CH1N TIM1_CH3 TIM3_CH1 14 11 PA13 I/O TC 15 12 PA15 I/O TC 16 13 PA6 I/O TC 17 14 PA7 I/O TC 18 15 PA9(3) (SWCLK) I/O TC 19 16 PA10 I/O TC 20 17 PA12 I/O TC 1. TIM3_CH2 TIM1_CH4 MCO TIM1_CH1N TIM1_CH2N TIM1_CH4 TIM3_CH1 TIM3_CH2 SPI_SCK TIM1_CH2 TIM1_ETR TIM3_CH1 TIM3_CH2 TIM1_CH4 SPI_MOSI TIM1_CH1 TIM1_CH2N TIM3_CH1 TIM3_CH2 TIM1_CH4 TIM3_ETR SPI_MISO TIM1_CH2 TIM1_CH3 TIM3_CH1 TIM3_CH2 TIM1_CH4 UART2_RX SWCLK UART2_TX I2C_SCL TIM1_BKIN TIM3_ETR UART2_RX(4) TIM1_CH3 TIM1_CH3N TIM3_CH1 TIM3_CH2 TIM1_CH4 TIM1_CH2 TIM1_CH2N TIM3_CH1 TIM3_CH2 TIM1_CH4 UART1_RX AIN5 - - - - AIN3 AIN4 I = 输入，O = 输出，S = 电源， HiZ = 高阻 2. TC：标准5V I/O，RST: 带嵌入式弱上拉电阻的双向复位引脚 3. 复位期间和刚复位后，复用功能未开启，I/O端口被配置成模拟输入模式（PMODE[1:0]=2’b11）,但有以下几个例外的信 号： 4.  PA0通过选项字节配置为普通GPIO或NRST引脚  复位后，调试系统相关的引脚默认状态时启动SWD，SWD引脚被置于输入上拉或下拉模式：  PA9: SWCLK置于输入下拉模式  PA8: SWDIO置于输入上拉模式 A版芯片不支持PA9复用为UART2_RX 21 / 45 4 电气特性 测试条件 除非特别说明，所有电压的都以 VSS 为基准。 最小和最大数值 除非特别说明，在生产线上通过对 100%的产品在环境温度 TA=25°C 下执行的测试，所有最小和最大值将在 最坏的环境温度、供电电压和时钟频率条件下得到保证。 在每个表格下方的注解中说明为通过特征测试、设计仿真和/或工艺特性得到的数据，不会在生产线上进行 测试；在特征测试的基础上，最小和最大值是通过样本测试后，取其平均值再加减三倍的标准分布(平均±3∑) 得到。 典型数值 除非特别说明，典型数据是基于 TA=25°C 和 VDD=3.3V(2V ≤ VDD ≤ 5.5V 电压范围)。这些数据仅用于设计 指导而未经测试。 典型曲线 除非特别说明，典型曲线仅用于设计指导而未经测试。 负载电容 测量引脚参数时的负载条件示于图 4-1 中。 图 4-1 引脚的负载条件 引脚输入电压 引脚上输入电压的测量方式示于图 4-2 中。 22 / 45 图 4-2 引脚输入电压 供电方案 图 4-3 供电方案 VDD VDD1/2/ Voltage Regulator General I/O Port Input Level switch Output n(1) x 100 nF + 4.7 uF IO Logic circuit Core circuit (CPU, Digital circuit, memory) VSS1/2/ 1. n 为 VDD 个数。 注意：电容连接方式请参考硬件设计指南 电流消耗测量 图 4-4 电流消耗测量方案 IDD 绝对最大额定值 23 / 45 VDD Analog Peripherals （ADC,COMP） 加在器件上的载荷如果超过“绝对最大额定值”列表(表 4-1、表 4-2、表 4-3)中给出的值，可能会导致器件永 久性地损坏。这里只是给出能承受的最大载荷，并不意味在此条件下器件的功能性操作无误。器件长期工作 在最大值条件下会影响器件的可靠性。 表 4-1 电压特性 符号 描述 最小值 最大值 -0.3 5.5 VSS - 0.3 VDD + 0.3 VDD - VSS 外部主供电电压(VDD)(1) VIN 任意I/O和控制引脚上的输入电压 | ΔVDDx | 不同供电引脚之间的电压差 - 50 | VSSx - VSS| 不同接地引脚之间的电压差 - 50 VESD(HBM) ESD静电放电电压(人体模型) 单位 V mV 参见第4.3.9节 所有的电源(VDD)和地(VSS)引脚必须始终连接到外部允许范围内的供电系统上。 1. 表 4-2 电流特性 符号 描述 最大值(1) IVDD 经过VDD电源线的总电流(供应电流)(1) 200 IVSS 经过VSS地线的总电流(流出电流) (1) 200 任意I/O和控制引脚上的输出灌电流 16 任意I/O和控制引脚上的输出电流 -16 NRST引脚的注入电流 0/-5 其他引脚的注入电流 +/-5 IIO IINJ(PIN)(2) 1. 所有的电源(VDD)和地(VSS)引脚必须始终连接到外部允许范围内的供电系统上。 2. 反向注入电流会干扰器件的模拟性能。参看第4.3.16节。 单位 mA 表 4-3 温度特性 符号 描述 储存温度范围 TSTG 数值 单位 -40 ~ + 150 ℃ 125 ℃ 最大结温度 TJ 工作条件 通用工作条件 表 4-4 通用工作条件 符号 参数 条件 最小值 最大值 单位 fHCLK 内部AHB时钟频率 - 0 48 fPCLK 内部APB时钟频率 - 0 48 标准工作电压 - 2 5.5 V 使用ADC时模拟部分工作电压 - 2.4 5.5 V 使用COMP时模拟部分工作电压 - 2.4 5.5 V VDD MHz TA 环境温度 后缀版本7 -40 105 ℃ TJ 结温度范围 后缀版本7 -40 125 ℃ 上电和掉电时的工作条件 下表中给出的参数是依据表 4-4列出的环境温度下测试得出。 24 / 45 表 4-5 上电和掉电时的工作条件 符号 tVDD 参数 条件 最小值 最大值 单位 VDD上升速率 从0到VDD 20 ∞ μs/V VDD下降速率 从VDD到0 50 ∞ μs/V 内嵌复位和电源控制模块特性 下表中给出的参数是依据表 4-4列出的环境温度下和VDD供电电压下测试得出。 表 4-6 内嵌复位和电源控制模块特性 符号 Rising 条件 PVD[3:0]=0 Min 1.68 Typ 1.88 Max 2.08 Falling PVD[3:0]=0 1.58 1.78 1.98 Rising PVD[3:0]=1 1.88 2.08 2.28 Falling PVD[3:0]=1 1.78 1.98 2.18 Rising PVD[3:0]=2 2.08 2.28 2.48 Falling PVD[3:0]=2 1.98 2.18 2.38 Rising PVD[3:0]=3 2.28 2.48 2.68 Falling PVD[3:0]=3 2.18 2.38 2.58 Rising PVD[3:0]=4 2.48 2.68 2.88 Falling PVD[3:0]=4 2.38 2.58 2.78 Rising PVD[3:0]=5 2.68 2.88 3.08 Falling PVD[3:0]=5 2.58 2.78 2.98 Rising PVD[3:0]=6 2.86 3.08 3.3 Falling PVD[3:0]=6 2.76 2.98 3.2 Rising PVD[3:0]=7 3.06 3.28 3.5 Falling PVD[3:0]=7 2.96 3.18 3.4 Rising PVD[3:0]=8 3.26 3.48 3.7 Falling PVD[3:0]=8 3.16 3.38 3.6 Rising PVD[3:0]=9 3.46 3.68 3.9 Falling PVD[3:0]=9 3.36 3.58 3.8 Rising PVD[3:0]=10 3.66 3.88 4.1 Falling PVD[3:0]=10 3.56 3.78 4 Rising PVD[3:0]=11 3.82 4.08 4.34 Falling PVD[3:0]=11 3.72 3.98 4.24 Rising PVD[3:0]=12 4.02 4.28 4.54 Falling PVD[3:0]=12 3.92 4.18 4.44 Rising PVD[3:0]=13 4.22 4.48 4.74 Falling PVD[3:0]=13 4.12 4.38 4.64 Rising PVD[3:0]=14 4.42 4.68 4.94 Falling PVD[3:0]=14 4.32 4.58 4.84 Rising PVD[3:0]=15 4.62 4.88 5.14 Falling PVD[3:0]=15 4.52 4.78 5.04 VPVDhyst(1) PVD迟滞 - 80 100 125 mV VLVR Rising LVR[3:0]=0 1.68 1.88 2.08 V VPVD 参数 25 / 45 单位 V VLVRhyst (1) VPOR/PDR TRSTTEMPO 1. (1) Falling LVR[3:0]=0 1.58 1.78 1.98 Rising LVR[3:0]=1 1.88 2.08 2.28 Falling LVR[3:0]=1 1.78 1.98 2.18 Rising LVR[3:0]=2 2.08 2.28 2.48 Falling LVR[3:0]=2 1.98 2.18 2.38 Rising LVR[3:0]=3 2.28 2.48 2.68 Falling LVR[3:0]=3 2.18 2.38 2.58 Rising LVR[3:0]=4 2.48 2.68 2.88 Falling LVR[3:0]=4 2.38 2.58 2.78 Rising LVR[3:0]=5 2.68 2.88 3.08 Falling LVR[3:0]=5 2.58 2.78 2.98 Rising LVR[3:0]=6 2.86 3.08 3.3 Falling LVR[3:0]=6 2.76 2.98 3.2 Rising LVR[3:0]=7 3.06 3.28 3.5 Falling LVR[3:0]=7 2.96 3.18 3.4 Rising LVR[3:0]=8 3.26 3.48 3.7 Falling LVR[3:0]=8 3.16 3.38 3.6 Rising LVR[3:0]=9 3.46 3.68 3.9 Falling LVR[3:0]=9 3.36 3.58 3.8 Rising LVR[3:0]=10 3.66 3.88 4.1 Falling LVR[3:0]=10 3.56 3.78 4 Rising LVR[3:0]=11 3.82 4.08 4.34 Falling LVR[3:0]=11 3.72 3.98 4.24 Rising LVR[3:0]=12 4.02 4.28 4.54 Falling LVR[3:0]=12 3.92 4.18 4.44 Rising LVR[3:0]=13 4.22 4.48 4.74 Falling LVR[3:0]=13 4.12 4.38 4.64 Rising LVR[3:0]=14 4.42 4.68 4.94 Falling LVR[3:0]=14 4.32 4.58 4.84 Rising LVR[3:0]=15 4.62 4.88 5.14 Falling LVR[3:0]=15 4.52 4.78 5.04 LVR迟滞 - 80 100 125 VDD上电/下电复位阀值 - - 1.53 - 复位持续时间 - - 150 mV V μs 由设计保证，不在生产中试。 内置的参考电压 下表中给出的参数是依据表 4-4列出的环境温度下和VDD供电电压下测试得出。 表 4-7 内置的参照电压 符号 VREFINT 参数 条件 内置参照电压 -40℃< TA< +105℃ 26 / 45 最小值 典型值 最大值 单位 - 1.21 - V 当读出内部参照电压 时，ADC的采样时间 TS_vrefint(1) PLS[3:0]=0001 (上升沿)， fADC_CLK=24M - 15.8 - μs 最短的采样时间是通过应用中的多次循环得到。 1. 供电电流特性 电流消耗是多种参数和因素的综合指标，这些参数和因素包括工作电压、环境温度、I/O 引脚的负载、产品 的软件配置、工作频率、I/O 脚的翻转速率、程序在存储器中的位置以及执行的代码等。 电流消耗的测量方法说明，详见图 4-4。 本节中给出的所有运行模式下的电流消耗测量值，都是在执行一套精简的代码。 4.3.5.1 最大电流消耗 微控制器处于下列条件：  所有的 I/O 引脚都处于输入模式，并连接到一个静态电平上——VDD 或 VSS(无负载)。  所有的外设都处于关闭状态，除非特别说明。  闪存存储器的访问时间调整到 fHCLK 的频率(0~24MHz 时为 0 个等待周期，24~48MHz 时为 1 个等待周 期)。  指令预取功能开启(提示：这个参数必须在设置时钟和总线分频之前设置)。  当开启外设时：fPCLK = fHCLK。 下表给出的参数，是依据表 4-4 列出的环境温度下和 VDD 供电电压下测试得出。 表 4-8 运行模式下的典型电流消耗，数据处理代码从内部闪存中运行 符号 参数 fHCLK 条件 运行模式下的 供应电流 内部时钟， 关闭所有外设 1. 单位 TA = 105℃ 内部时钟， 使能所有外设 IDD 典型值(1) 48MHz 4.92 40MHz 4.03 24MHz 3.0 8MHz 2.01 48MHz 4.0 40MHz 3.3 24MHz 2.51 8MHz 1.8 mA 由特征测试保证，不在生产中测试。 4.3.5.2 典型电流消耗 MCU 处于下述条件下：  所有的 I/O 引脚都处于输入模式，并连接到一个静态电平上—VDD 或 VSS(无负载)。  所有的外设都处于关闭状态，除非特别说明。  闪存存储器的访问时间调整到 fHCLK 的频率(0~24MHz 时为 0 个等待周期，24~48MHz 时为 1 个等待周 期)。  指令预取功能开启(提示：这个参数必须在设置时钟和总线分频之前设置)。  当开启外设时： fPCLK= fHCLK，，fADCCLK = fPCLK/2 。 下表给出的参数，是依据表 4-4 列出的环境温度下和 VDD 供电电压下测试得出。 27 / 45 表 4-9 运行模式下的典型电流消耗，数据处理代码从内部闪存中运行 典型值(1) 符号 参数 运行模式下 的供应电流 IDD fHCLK 条件 内部高速时钟 使能所有外设 关闭所有外设 48MHz 4.91 3.99 40MHz 4.02 3.28 24MHz 2.98 2.49 8MHz 1.94 1.74 单位 mA 典型值是在TA=25℃、VDD=3.3V时测试得到。 1. 4.3.5.3 低功耗电流消耗 微控制器处于下列条件：  所有的I/O引脚都处于输入模式，并连接到一个静态电平上—VDD或VSS(无负载)。  所有的外设都处于关闭状态，除非特别说明。 表 4-10 停止和掉电模式下的典型消耗 典型值(1) 符号 参数 最大值(1) 条件 单位 VDD=3.3V IDD_STOP STOP模式下的电流 LSI=32KHz, HCLK关闭，3KB SRAM保 持，所有GPIO状态保持，寄存器保持 IDD_PD PD模式下的电流 所有功能模块关闭，支持2路IO唤醒 2 - μA 0.5 - μA 典型值 最大值 单位 48 48.48(3) MHz 典型值/最大值是在 TA=25℃下测试得到。 1. 内部时钟源特性 下表中给出的特性参数是使用环境温度和供电电压符合表 4-4的条件测量得到。 4.3.6.1 高速内部(HSI)RC振荡器 表 4-11 HSI 振荡器特性(1)(2) 符号 参数 fHSI 频率 DuCy(HSI) 占空比 条件 最小值 HSI=48M，VDD=3.3V，TA = 25℃，校准后 47.52(3) HSI=40M，VDD=3.3V，TA = 25℃，校准后 ACCHSI HSI振荡器的温漂(4) - 39.6 (3) 40 40.4 (3) MHz 45 - 55 % VDD=3.3V，TA = -40~105℃，温漂 -2 - 2.7 % VDD=3.3V，TA = -20~85℃，温漂 -1.5 - 2.7 % -1 - 2 % VDD=3.3V，TA = 0~70℃，温漂 tSU(HSI) HSI振荡器启动时间 - 2 - 7 μs IDD(HSI) HSI振荡器功耗 - - 250 400 μA 1. VDD = 3.3V，TA = -40~105℃，除非特别说明。 2. 由设计保证，不在生产中测试。 3. 生产校准精度，未包括焊接影响。焊接带来频率偏差影响范围约±1%。 4. 频率偏差包括焊接带来的影响，数据来自样品测试，不在生产中进行测试。 28 / 45 4.3.6.2 低速内部(LSI)RC振荡器 表 4-12 LSI 振荡器特性(1) 符号 参数 条件 25℃校准, VDD = 3.3V VDD =2V ~ 3.6V, TA = -40 ~ 105℃ 输出频率 fLSI(2) tSU(LSI) (2) IDD(LSI) (2) 最小值 典型值 最大值 单位 31 32 33 KHz 26 32 38 KHz LSI振荡器启动时间 - - 30 80 μs LSI振荡器功耗 - - 0.3 - μA 1. VDD = 3.3V，TA = -40~105℃，除非特别说明。 2. 由设计保证，不在生产中测试。 从低功耗模式的唤醒时间 表4-20列出的唤醒时间是在一个48MHz系统时钟测量得到。唤醒时使用的时钟源依当前的操作模式而定：  停止或掉电模式：时钟源是RC振荡器 所有的时间是使用环境温度和供电电压符合表 4-4的条件测量得到。 表 4-13 低功耗模式的唤醒时间 符号 参数 tWUSTOP(1) tWUPD (1) 典型值 单位 从停止模式唤醒 22 μs 从掉电模式唤醒 560 μs 唤醒时间的测量是从唤醒事件开始至用户程序读取第一条指令； 1. FLASH存储器特性 除非特别说明，所有特性参数是在TA = -40~105℃得到。 表 4-14 闪存存储器特性 符号 参数 条件 最小值(1) 典型值(1) 最大值(1) 单位 tPROG 32位的编程时间 TA = -40~105℃ - 175 - μs tERASE 页(512字节)擦除时间 TA = -40~105℃ - 2.27 - ms 整片擦除时间 TA = -40~105℃；BOOT UNLOCK tME - 70.6 - ms TA = -40~105℃；BOOT LOCK - 132.8 - ms 读模式，fHCLK=48MHz，VDD=3.3V - 2 2.4 mA 写模式，fHCLK=48MHz，VDD=3.3V - - 1.2 mA 擦除模式，fHCLK=48MHz，VDD=3.3V - - 0.6 mA 掉电/停止模式，VDD=3.3~3.6V - - 150 μA 供电电流(1) IDD 1. 由设计保证，不在生产中测试。 表 4-15 闪存存储器寿命和数据保存期限 符号 NEND 参数 寿命(注：擦写次数) 条件 TA = -40~105°C； tRET 数据保存期限 TA = 105°C，1000次擦写(1)之后 1. 由特征测试得出，不在生产中测试。 29 / 45 最小值(1) 100 单位 千次 10 年 绝对最大值(电气敏感性) 基于三个不同的测试(ESD，LU)，使用特定的测量方法，对芯片进行强度测试以决定它的电气敏感性方面的 性能。 静电放电(ESD) 静电放电(一个正的脉冲然后间隔一秒钟后一个负的脉冲)施加到所有样品的所有引脚上 表 4-16 ESD 特性 符号 参数 VESD(HBM) 静电放电电压(人体模型) 条件 类型 TA = +25 °C， 符合MIL-STD-883K Method 3015.9 2 单位 最大值(1) 4000 V VESD(CDM) 1. TA = +25 °C， 静电放电电压(充电设备模型) 符合ESDA/JEDEC JS-002-2018 II 1000 由特征测试结果保证，不在生产中测试。 静态栓锁(LU) 为了评估栓锁性能，需要在6个样品上进行2个互补的静态栓锁测试：  为每个电源引脚，提供超过极限的供电电压。  在每个输入、输出和可配置的I/O引脚上注入电流。 这个测试符合EIA/JESD78E集成电路栓锁标准。 表 4-17 静态栓锁特性 符号 LU 参数 条件 静态栓锁类 类型 TA = +105 °C，符合JESD78E标准 II类A I/O端口特性 通用输入/输出特性 除非特别说明，下表列出的参数是按照表 4-4的条件测量得到。所有的I/O端口都是兼容CMOS和TTL。 表 4-18 I/O 静态特性 符号 VIL VIH Vhys 参数 VDD 条件 最小值 最大值 5 - - 0.3×VDD 3.3 - - 0.8 2 - - 0.2×VDD 5 - 0.7×VDD - 3.3 - 2.0 - 2 - 0.8×VDD - 施密特触发器电压迟滞(1) 5/3.3/2 - 0.1×VDD - 输入漏电流IIH 5/3.3/2 - - 1 输入漏电流IIL 5/3.3/2 - -1 - VDD-0.8 - 2.4 - VDD-0.45 - 输入低电平电压 输入高电平电压 Ilkg(2) 5 VOH 输出高电平电压 3.3 2 High driving Imin=16mA low driving Imin=8mA High driving Imin=8mA low driving Imin=4mA High driving Imin=4mA low driving Imin=2mA 30 / 45 单位 V V μA V High driving Imin=16mA low driving Imin=8mA High driving Imin=8mA low driving Imin=4mA High driving Imin=4mA low driving Imin=2mA 5 VOL 3.3 输出低电平电压 2 - 0.7 - 0.45 - 0.4 RPU 弱上拉等效电阻 5/3.3/2 - 20 100 kΩ RPD 弱下拉等效电阻 5/3.3/2 - 20 100 kΩ CIO I/O引脚的电容 5/3.3/2 - - 10 pF 1. 施密特触发器开关电平的迟滞电压。由特征测试保证，不在生产中测试。 2. 如果在相邻引脚有反向电流倒灌，则漏电流可能高于最大值。 输入输出交流特性 除非特别说明，参数是使用环境温度和供电电压符合表 4-4 的条件测量得到。 表 4-19 输入输出交流特性 条件 VDD Driving Slew Rate Strength Control Slow (SR=1) Low (DR=1) Fast (SR=0) 5V(4.5~5.5) Slow (SR=1) High (DR=0) Fast (SR=0) Slow (SR=1) Low (DR=1) Fast (SR=0) 3.3V(2.7~3.6) Slow (SR=1) High (DR=0) Fast (SR=0) 1.8V(1.62~2) Low (DR=1) Slow (SR=1) Fast (SR=0) Rise/Fall Time (ns) Propagation Delay (ns) CLoading( pf) Min Typ Max Min Typ Max 25 2.56 3.68 6.01 3.96 5.87 9.57 50 4.76 6.87 11.3 5.01 7.32 11.8 100 9.24 12.2 21.9 7.46 10.7 17.1 25 2.4 3.47 5.71 3.34 5 8.18 50 4.66 6.72 11.1 4.56 6.69 10.9 100 9.19 13.3 21.8 7.02 10.1 16.2 25 1.59 2.28 3.6 3.56 5.33 8.8 50 2.54 3.65 5.96 4.16 6.17 10.1 100 4.7 6.83 11.2 5.22 7.64 12.3 25 1.32 1.89 3.05 3 4.57 7.58 50 2.38 3.44 5.65 3.54 5.3 8.7 100 4.63 6.66 11 4.57 6.72 10.8 25 3.32 5.02 9.31 4.74 7.32 13.6 50 6.06 9.23 17.4 6.27 9.57 17.7 100 11.7 17.9 33.6 9.31 14 25.8 25 3.06 4.67 8.79 4.17 6.52 12.2 50 5.91 9.02 17 5.69 8.75 16.2 100 11.7 17.8 33.5 8.73 13.2 24.3 25 2.08 3.16 5.84 3.93 6.12 11.4 50 3.34 5.05 9.27 4.72 7.3 13.6 100 5.97 9.16 17.2 6.25 9.54 17.6 25 1.75 2.66 4.91 3.41 5.41 10.2 50 3 4.62 8.67 4.16 6.51 12.2 100 5.87 8.92 16.8 5.66 8.72 16.2 25 6.08 10.2 18.1 8.41 14.5 26.6 50 11 18.4 32.9 11 18.9 34.5 100 21 35 64 16.3 27.6 49.5 25 5.58 9.34 16.7 7.38 12.8 23.7 50 10.6 17.7 32.3 9.98 17.2 31.6 31 / 45 Slow (SR=1) High (DR=0) Fast (SR=0) 100 20.8 34.6 63.5 15.2 25.9 43.7 25 3.77 6.37 11.4 7.05 12.2 22.5 50 6.11 10.3 18.2 8.42 14.5 26.6 100 10.9 18.3 32.7 11.4 18.9 34.5 25 3.24 5.49 9.8 6.14 10.7 20 50 5.61 9.4 16.5 7.41 12.9 23.8 100 10.6 17.6 32 10 17.2 31.6 图 4-5 输入输出交流特性定义 90%V1 50%V1 50%V1 90%V1 tdf 10%V1 tdr 10%V1 50%V1 50%V1 tf tr NRST引脚特性 NRST引脚内部集成上拉电阻， 除非特别说明，参数是使用环境温度和供电电压符合表 4-4的条件测量得到。 表 4-20 NRST 引脚特性 符号 参数 VDD 条件 最小值 典型值 最大值 VIL(NRST)(1) NRST输入低电平电压 2V~5.5V - - - 0.3VDD VIH(NRST)(1) NRST输入高电平电压 2V~5.5V - 0.75VDD - - Vhys(NRST) NRST施密特触发器电压 迟滞 2V~5.5V - 115 220 315 - - 0.7 - - 0.45 - - 0.4 5V VOL(NRST)(1) NRST输出低电平电压 3.3V 2V 5V VOH(NRST)(1) NRST输出高电平电压 3.3V 2V RPU 弱上拉等效电阻(2) VF(NRST)(1) NRST输入滤波脉冲 High driving Imin=16mA low driving Imin=8mA High driving Imin=8mA low driving Imin=4mA High driving Imin=4mA low driving Imin=2mA High driving Imin=16mA low driving Imin=8mA High driving Imin=8mA low driving Imin=4mA High driving Imin=4mA low driving Imin=2mA V mV V VDD-0.8 - - 2.4 - - VDD-0.45 - - 2V~5.5V - 30 60 70 2V - - - 100 3V~3.6V - - - 100 32 / 45 单位 kΩ ns 4.5V~5.5V - - - 50 - 2V - 650 - 3V~3.6V - 300 - - 4.5V~5.5V - 200 - - VNF(NRST)(1) NRST输入非滤波脉冲 1. 由设计保证，不在生产中测试。 2. 上拉电阻是设计为一个真正的电阻串联一个不可开关的PMOS实现。这个PMOS开关的电阻很小(约占10%)。 ns 图 4-6 建议的 NRST 引脚保护 VDD RPU External reset circuit(1) NRST(2) Filter Internal reset 0.1uF 1. 复位网络是为了防止寄生复位。 2. 用户必须保证NRST引脚的电位能够低于最大VIL(NRST)以下，否则MCU不能得到复位。 TIM定时器特性 列出的参数由设计保证。 表 4-21 TIMx(1)特性 符号 参数 定时器分辨时间 tres(TIM) fEXT(2) CH1至CH4的定时器外部时钟频率 ResTIM 定时器分辨率 tCOUNTER 当选择了内部时钟时，16位计数器时钟周期 tMAX_COUNT 最大可能的计数 1. x可为1、3、6。 2. TIM1为CH1~CH4，TIM3为CH1~CH2 ，TIM6不适用 条件 最小值 最大值 单位 - 1 - tTIMxCLK fTIMxCLK= 48MHz 20.8 - ns - 0 fTIMxCLK/2 MHz fTIMxCLK= 48MHz 0 24 MHz - - 16 Bits - 1 65536 tTIMxCLK fTIMxCLK= 48MHz 0.0208 1365 μs - - 65536x65536 tTIMxCLK fTIMxCLK= 48MHz - 89.478 s IWDG特性 表 4-22 IWDG 最大和最小计数复位时间 (LSI = 32KHz) 000 最小值(1) IWDG_RELV.REL[11:0]=0 0.125 最大值(1) IWDG_RELV.REL[11:0]=0xFFF 512 001 0.25 1024 010 0.5 2048 预分频 IWDG_PREDIV.PD[2:0] /4 /8 /16 33 / 45 单位 ms /32 011 1 4096 /64 100 2 8192 /128 101 4 16384 11x 8 32768 /256 1. 由设计保证，不在生产中测试。 I2C接口特性 除非特别说明，参数是使用环境温度，fPCLK 频率和 VDD 供电电压符合表 4-4 的条件测量得到。 N32G003 产品的 I2C 接口符合标准 I2C 通信协议，但有如下限制：SDA 和 SCL 不是“真”开漏的引脚，当配 置为开漏输出时，在引出脚和 VDD 之间的 PMOS 管被关闭，但仍然存在。 I2C 接口特性见下表，有关输入输出复用功能引脚(SDA 和 SCL)的特性详情，参见第 4.3.10 节。 表 4-23 I2C 接口特性 符号 参数 标准模式 最小 最大 0 100 4.0 4.7 4.0 4.7 3.4 250 - 快速模式 最小 最大 0 400 0.6 1.3 0.6 0.6 0.9 100 - 快速+模式 最小 最大 0 1000 0.26 0.5 0.26 0.26 0.4 50 - 单位 fSCL th(STA) tw(SCLL) tw(SCLH) tsu(STA) th(SDA) tsu(SDA) tr(SDA) tr(SCL) tf(SDA) tf(SCL) I2C接口频率 开始条件保持时间(1) SCL时钟低时间(1) SCL时钟高时间(1) 重复的开始条件建立时间(1) SDA数据保持时间(1) SDA建立时间(1) tsu(STO) tv(SDA) tv (ACK) 停止条件建立时间(1) 停止条件至开始条件的时间 (总线空闲) (1) 每条总线的容性负载(1) 标准和快速模式下由模拟滤 波器抑制的尖峰脉冲宽度 数据有效时间(1) 应答有效时间(1) 1. 由设计保证，不在生产中测试。 2. 为达到标准模式 I2C 的最大频率，fPCLK 必须大于 2MHz。为达到快速模式 I2C 的最大频率，fPCLK 必须大于 4MHz。 tw(STO:STA) Cb tSP KHz μs μs μs μs μs ns SDA和SCL上升时间(1) - 1000 20+0.1Cb 300 - 120 ns SDA和SCL下降时间(1) - 300 20+0.1Cb 300 - 120 ns 4.0 - 0.6 - 0.26 - μs 4.7 - 1.3 - 0.5 - μs - 400 - 400 - 200 pf 0 35 0 35 0 35 ns 3.45 3.45 - 0.9 0.9 - 0.45 0.45 - μs μs 34 / 45 图 4-7 I2C 总线交流波形和测量电路(1) VDD VDD (2) (2) 4.7KΩ 4.7KΩ (3) 100Ω SDA I2C Bus SCL (3) 100Ω Repeated Start Condition Start Condition SDA tsu(STA) Start Condition tr(SDA) tf(SDA) th(STA) tv(SDA) tsu(SDA) th(SDA) tw(STA:STO) tw(SCKH) tv(ACK) SCL tr(SCK) tw(SCKL) Stop Condition tsu(STO) tf(SCK) 9 th clock 1st clock cycle 1. 测量点设置于0.3VDD和0.7VDD。 2. 上拉电阻阻值取决于I2C接口速度。 3. 电阻值取决于实际电气特性，可以不连接串行电阻，信号线直连。 SPI接口特性 除非特别说明，SPI 参数是使用环境温度，fPCLK 频率和 VDD 供电电压符合表 4-4 的条件测量得到。 有关输入输出复用功能引脚(SPI 的 NSS、SCLK、MOSI、MISO)的特性详情，参见第 4.3.10 节。 表 4-24 SPI 特性 符号 参数 条件 最小值 最大值 主模式 - 12 从模式 - 12 - 15 ns fSCLK 1/tc(SCLK) SPI时钟频率 tr(SCLK)tf(SCLK) SPI时钟上升和下降时间 负载电容：C = 30pF DuCy(SCLK) SPI从输入时钟占空比 SPI从模式 单位 MHz 30 70 % NSS建立时间 从模式 4tPCLK - ns th(NSS)(1) NSS保持时间 从模式 2tPCLK - ns tw(SCLKH)(1) tw(SCLKL)(1) SCLK高和低的时间 主模式 tPCLK tPCLK + 2 ns 主模式 5 - 从模式 5 - 主模式 5 - tsu(NSS) (1) tsu(MI )(1) tsu(SI) 数据输入建立时间 (1) th(MI)(1) 数据输入保持时间 35 / 45 ns ns th(SI)(1) 从模式 4 - ta(SO)(1)(2) 数据输出访问时间 从模式 0 3tPCLK ns tdis(SO)(1)(3) 数据输出禁止时间 从模式 2 10 ns 从模式(使能边沿之后) - 5 主模式(使能边沿之后) - 5 从模式(使能边沿之后) 15 - 主模式(使能边沿之后) 2 - tv(SO)(1) tv(MO)(1) th(SO)(1) th(MO) (1) 数据输出有效时间 数据输出保持时间 1. 由设计保证，不在生产中测试。 2. 最小值表示驱动输出的最小时间，最大值表示正确获得数据的最大时间。 3. 最小值表示关闭输出的最小时间，最大值表示把数据线置于高阻态的最大时间。 ns ns 图 4-8 SPI 时序图 – 从模式和 CLKPHA=0 CLKPHA=0 NSS input CLKPOL=0 th(NSS) tc(SCLK) tsu(NSS) tw(SCLKH) tw(SCLKL) CLKPOL=1 ta(SO) tv(SO) MISO output th(SO) MSB out tdis(SO) tr(SCLK) tf(SCLK) Bit 6~1 out LSB out tsu(SI) MOSI input MSB in Bit 6~1 in LSB in th(SI) 图 4-9 SPI 时序图 – 从模式和 CLKPHA=1(1) CLKPHA=1 NSS input tsu(NSS) CLKPOL=0 tc(SCLK) th(NSS) tw(SCLKH) tw(SCLKL) CLKPOL=1 ta(SO) MISO output MSB out tsu(SI) MOSI input th(SO) tv(SO) MSB in Bit 6~1 out LSB out th(SI) Bit 6~1 in 1. 测量点设置于CMOS电平：0.3VDD和0.7VDD。 36 / 45 tr(SCLK) tf(SCLK) LSB in tdis(SO) 图 4-10 SPI 时序图 – 主模式(1) NSS input tc(SCLK) CLKPHA=0 CLKPOL=0 CLKPHA=0 CLKPOL=1 CLKPHA=1 CLKPOL=0 CLKPHA=1 CLKPOL=1 tw(SCLKH) tw(SCLKL) tsu(MI) MISO input tr(SCLK) tf(SCLK) MSB in Bit 6~1 in LSB in th(MI) MOSI output MSB out Bit 6~1 out LSB out th(MO) tv(MO) 1. 测量点设置于CMOS电平：0.3VDD和0.7VDD。 37 / 45 ADC电气参数 除非特别说明，下表参数是使用符合表 4-4 的条件的环境温度、fHCLK 频率和 VDD 供电电压测量得到。 注意：建议在每次上电时执行一次校准。 表 4-25 ADC 特性 符号 条件 最小值 典型值 最大值 单位 供电电压 - 2.4 3.3 5.5 V VREF+ 正参考电压 - fADC ADC时钟频率 - - - 24 MHz fs(1) 采样速率 - 0.03 - 1 Msps VAIN 转换电压范围 - 0 - VREF+ V RAIN(1) 外部输入阻抗 - RADC(1) ADC输入电阻 VDD =3.0v - 1500 - Ω CADC(1) 内部采样和保持电容 - - 26 - pF SNDR 信噪失真 VDD =3.3v - 58.5 - dB VDD(1) (1) 参数 VDD V 参见公式1 Ω 采样周期数 - 8 - - 1/fADC (1) tSTAB (1) tCONV 上电时间 - 32 - - 1/fADC 转换时间 - IADC ADC的电流消耗 - TS 12 - 1/fADC 1.67 - mA 由设计保证，不在生产中测试。 1. 公式 1：最大 RAIN 公式 R AIN < TS − R ADC fADC × CADC × ln(2N+2 ) 上述公式(公式 1)用于决定最大的外部阻抗，使得误差可以小于 1/4 LSB。其中 N=12(表示 12 位分辨率)。 表 4-26 ADC 采样时间(1) 分辨率 12-bit Rin（kΩ） 最小采样时间（ns） 1 500 1.2 583 2 833 3.6 1250 8.26 2333 10 3000 18 5000 26.9 7583 35.9 10000 61.9 15833 由设计保证，不在生产中测试。 1. 表 4-27 ADC 精度 – 局限的测试条件(1) 符号 EG 参数 增益误差 测试条件 VREF+ = 3.3V，TA = 25 °C，sample rate = 38 / 45 典型值 ±2 最大值 ±5 (2) 单位 LSB 1MSPS，Vin = 0.05VDD ~ 0.95VDD EO 偏移误差 ±0.5 ±2.0 ED 微分线性误差 ±0.6 1.5 EL 积分线性误差 ±1.5 2.5 ENOB 有效位 9.4 - Bits 1. ADC 精度与反向注入电流的关系：需要避免在任何标准的模拟输入引脚上注入反向电流，因为这样会显著地降低另一 个模拟输入引脚上正在进行的转换精度。建议在可能产生反向注入电流的标准模拟引脚上，(引脚与地之间) 增加一个肖 特基二极管。 2. 由特征测试保证，不在生产中测试。 图 4-11 使用 ADC 典型的连接图 Sample and hold ADC converter RAIN (1) RADC AINX (1) 12 bits converter Cparasitic VT 0.6V VAIN IL +-1uA CADC (1) Parasitic capacitance 1. 有关RAIN、RADC和CADC的数值，参见表 4-25。 2. Cparasitic表示PCB(与焊接和PCB布局质量相关)与焊盘上的寄生电容(大约7pF)。较大的Cparasitic数值将降低转换的精度， 解决的办法是减小fADC。 比较器(COMP)电气参数 除非特别说明，参数是使用符合表 4-4 的条件的环境温度、fHCLK 频率和 VDD 供电电压测量得到。 表 4-28 COMP 特性 符号 VDD VIN 参数 输入电压范围 比较器启动建立时间 td Propagation delay for 200mV step with 100mV overdrive Vhys IDD 最小 典型 最大值 2.4 - 5.5 带减法器模式 2.4 - 5.5 VIN 0 - VDD VIN - 100mV/200mV/300mV 500 - VDD-200 正常模式 - - 5 带减法器模式 - - 15 下降沿 - 304 - 上升沿 - 268 - VIN - ±4 ±15 VIN - 100mV - ±20 ±50 VIN - 200mV - ±20 ±50 VIN - 300mV - ±20 ±50 No hysteresis - 0 - 模拟供电电压 tSTART(1) VOFFSET 条件 正常模式 比较器输入失调误差 比较滞后电压 比较器电流消耗 Low hysteresis - 10 - Medium hysteresis - 20 - High hysteresis - 30 40 - - 50 - - 50 正常模式 Static With 50kHz ±100 mV overdrive square signal 39 / 45 单位 V mV μs ns mV mV μA 带减法器 模式 1. Static With 50 kHz ±100 mV overdrive square signal 由设计保证，不在生产中测试。 40 / 45 - - 500 - - 500 5 封装尺寸 QFN20 图 5-1 QFN20 封装尺寸 41 / 45 TSSOP20 图 5-2 TSOP20 封装尺寸 42 / 45 丝印说明 图 5-3 丝印说明图 LOGO Chip Type XXXXXXXX Batch NO Chip Version Identification Number 43 / 45 6 版本历史 日期 版本 修改 2022.10.26 V1.0 初始版本 2023.7.14 V1.1.0 1. PA9 新增 UART2_RX 复用功能 2. 新增 N32G003F4S7\N32G003F4Q7 型号芯片 3. 修改表 4-6、表 4-28 数据 44 / 45 7 声明 国民技术股份有限公司（下称“国民技术”）对此文档拥有专属产权。依据中华人民共和国的法律、条约 以及世界其他法域相适用的管辖，此文档及其中描述的国民技术产品（下称“产品”）为公司所有。 国民技术在此并未授予专利权、著作权、商标权或其他任何知识产权许可。所提到或引用的第三方名 称或品牌（如有）仅用作区别之目的。 国民技术保留随时变更、订正、增强、修改和改良此文档的权利，恕不另行通知。请使用人在下单购买 前联系国民技术获取此文档的最新版本。 国民技术竭力提供准确可信的资讯，但即便如此，并不推定国民技术对此文档准确性和可靠性承担责 任。 使用此文档信息以及生成产品时，使用者应当进行合理的设计、编程并测试其功能性和安全性，国民 技术不对任何因使用此文档或本产品而产生的任何直接、间接、意外、特殊、惩罚性或衍生性损害结果 承担责任。 国民技术对于产品在系统或设备中的应用效果没有任何故意或保证，如有任何应用在其发生操作不当 或故障情况下，有可能致使人员伤亡、人身伤害或严重财产损失，则此类应用被视为“不安全使用”。 不安全使用包括但不限于：外科手术设备、原子能控制仪器、飞机或宇宙飞船仪器、所有类型的安全装 置以及其他旨在支持或维持生命的应用。 所有不安全使用的风险应由使用人承担，同时使用人应使国民技术免于因为这类不安全使用而导致被 诉、支付费用、发生损害或承担责任时的赔偿。 对于此文档和产品的任何明示、默示之保证，包括但不限于适销性、特定用途适用性和不侵权的保证 责任，国民技术可在法律允许范围内进行免责。 未经明确许可，任何人不得以任何理由对此文档的全部或部分进行使用、复制、修改、抄录和传播。 45 / 45
