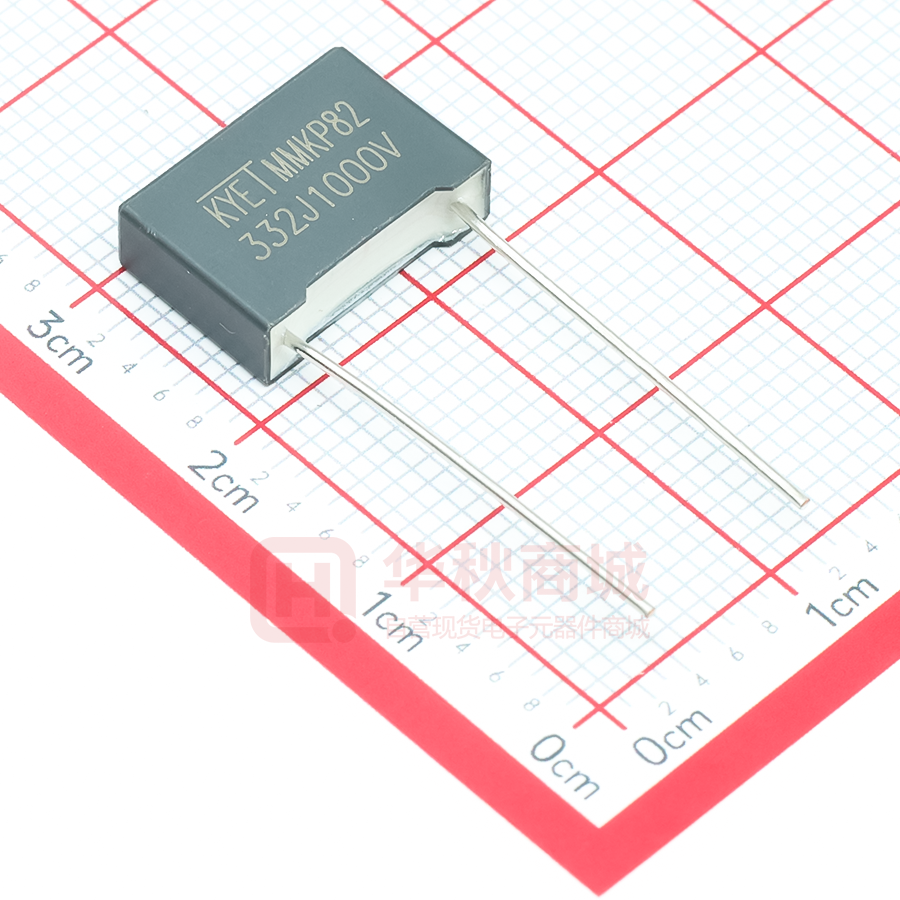

东莞市科雅电子科技有限公司 Dongguan keya electronic technology co. LTD 規 格 承 認 書 SPECIFICATIONS FOR APPROVAL 客 戶 名 稱: 华秋商城 CUSTOMER 產 品 名 稱: 塑料外壳双面金属化聚丙烯膜电容器 ITEM 產 品 類 型 MMKP82 灰壳白胶（MMKP332J3A1001） CUSTOMER'S PART NO. 產 品 規 格 MMKP82 332J1000V P10 13*9*4 KYET 灰壳 CUSTOMER'S P/N: 铜脚 100KHZ 测试 日 期 ISSUED DATE 2025 年 8 月 12 日 承认印（APPROVAL STAMP) 供应商（VENDER) 客户（CUSTOMER) ◆ 如果您有特殊要求请联系我们，我们将提供符合您要求的产品。 ◆ If your requirement is special please contact us, we will test products as per your requirement. 1 塑料外壳双面金属化聚丙烯膜电容器 MMKP82 Double sided metallized polypropylene film capacitor (Box-type) 外形图 Outline Drawing 正面印字： 332J1000V SIZE ： （W*H*T）MMKP82 332J1000V P10 13*9*4 KYET 特点： 灰壳白胶 Features 双面金属化聚丙烯引出 Double sided metallized polypropylene structure 损耗小，内部温升小 Low loss and small inherent temperature rise 负点容量温度系数 Negative temperature coefficient of capacitance 优异的阻燃系数 Excellent active and passive flame resistant circuit 2 主要用途 广泛应用与高压,高频脉冲电路中 Typical Applications Widely used in high voltage, high frequency and pulse circuit 电子镇流器和节能灯中 Lamp capacitor for electronic ballast compact lamps 吸收和 SCR 整流电路 SNUBBER and SCR commutation circuits 技术要求 Specifications 引用标准 Reference Standard GB/T 10190(IEC 60384-16) 气候类别 Climatic Category 40/105/56 额定温度 Rated Temperature Range 85℃ for VR(DC); 75℃ for VR(AC) 工作温度范围 Operating Temperature Range -40℃~105℃ (+85℃ to +105℃: decreasing factor 1.25% per ℃ for VR (DC)) (+75℃ to +105℃: decreasing factor 1.25% per ℃ for VR (AC)) 额定电压 Rated Voltage 250V, 400V, 630V, 1000V, 1600V, 2000V,3000V 电容量范围 Capacitance Range 0.00022uF~3.9uF 电容量偏差 Capacitance Tolerance ±2%(G), ±3%(H), ±5%(J), ±10%(K), ±20%(M) 耐电压 Voltage Proof 1.60UR (5S) 损耗角正切 Voltage Proof ≦0.0010 （1KHz，20℃） 绝缘电阻 Insulation Resistance 最 大 脉 冲 爬 升 速 率 Maximum Pulse Rise Time(dV/dt)：若实际工作电压 U 比额定电压 UR 低，电容器可工作在更高的 dV/dt 场合， 这样 dv/dt 允许值应为右表值乘以 UR/U。 If the working voltage(U) is low than the rated voltage(UR),the capacitor can be workd at a higher dV/dt is obtian by multiplying the right value with UR/U. 3 ≧50 000MΩ CR≦0.33uF ≧1 5000S CR>0.33uF (20℃，100V，1min) dV/dt(v/μs) UR(V) P=7.5 P=10.0 P=15.0 P=22.5 P=27.5 250 1200 1000 550 250 200 400 1800 1500 900 500 300 630 3200 3200 2500 1500 900 1000 6000 6000 3300 2100 1000 1600 ------- ------ 6000 3000 2000 2000 ------- ------- 10000 5000 2200 电容器结构 Capacitor Structure 采用聚丙烯薄膜作为介质，以自愈特性优良的耐高 With polypropylene film dielectric,pole with double 温双面金属化聚酯薄膜作电极，双端喷金形成无感 sided metallized polyester film,twain section spray-metal form Non-inductive 结构，单向引出，引出采用镀锡铜线(CU 线)，阻燃 configuration,Electrode lead unilateralism fetch out 环氧树脂灌封。 and fame retardant epoxy resin dip sealed. 外形尺寸 Dimensions (mm) 料号 MMKP332J3A1001 CAP (nF) 3.3 VDC VAC 1000V 500 尺寸 Φd 正面 L P W*H*T(±0.5mm) ±0.05mm 激光印字 (Min-mm) ±0.5mm 13*9*4 0.6 铜线 18 10 备注：以上产品采用双面金属化薄膜串联结构，外表颜色灰盒白胶。 电容量 Capacitance 3.3nF 额定电压 Rated Voltage: 1000VDC 交流电压 Voltage AC 500VAC 损耗角 Dissipation Factor 0.08% 最大允许电流 Irms max 1.29Amps（200KHz 70℃） 纹波电流 I Peak A 1.87A（200KHz 70℃） 4 系列尺寸请参考： 外形尺寸 Dimensions (mm) 250DC(180VAC) 250DC(180VAC) 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 0.0068 10.0 9.0 4.0 7.5 0.6 0.18 18.0 13.5 7.5 15 0.8 0.0082 10.0 9.0 4.0 7.5 0.6 0.22 18.0 13.5 7.5 15 0.8 0.010 10.0 9.0 4.0 7.5 0.6 0.27 18.0 14.5 8.5 15 0.8 0.012 10.0 9.0 4.0 7.5 0.6 0.33 18.0 16.0 10.0 15 0.8 0.015 10.0 9.0 4.0 7.5 0.6 0.39 18.0 16.0 10.0 15 0.8 0.018 10.0 9.0 4.0 7.5 0.6 0.22 26.5 15.0 6.0 22.5 0.8 0.022 10.0 9.0 4.0 7.5 0.6 0.27 26.5 15.0 6.0 22.5 0.8 0.027 10.0 11.0 5.0 7.5 0.6 0.33 26.5 15.0 6.0 22.5 0.8 0.033 10.0 11.0 5.0 7.5 0.6 0.39 26.5 16.0 7.0 22.5 0.8 0.039 10.0 12.0 6.0 7.5 0.6 0.47 26.5 16.0 7.0 22.5 0.8 0.047 10.0 12.0 6.0 7.5 0.6 0.56 26.5 17.0 8.5 22.5 0.8 0.027 13.0 9.0 4.0 10 0.6 0.68 26.5 19.0 10.0 22.5 0.8 0.033 13.0 9.0 4.0 10 0.6 0.82 26.5 19.0 10.0 22.5 0.8 0.039 13.0 9.0 4.0 10 0.6 1.0 26.5 22.0 12.0 22.5 0.8 0.047 12.0 11.0 5.0 10 0.6 0.82 32.0 18.0 9.0 27.5 0.8 0.056 12.0 11.0 5.0 10 0.6 1.0 32.0 20.0 11.0 27.5 0.8 0.068 13.0 12.0 6.0 10 0.6 1.2 32.0 20.0 11.0 27.5 0.8 0.082 13.0 12.0 6.0 10 0.6 1.5 32.0 22.0 13.0 27.5 0.8 0.068 18.0 11.0 5.0 15 0.6 1.8 32.0 24.5 15.0 27.5 0.8 0.082 18.0 11.0 5.0 15 0.6 2.2 32.0 24.5 15.0 27.5 0.8 0.10 18.0 11.0 5.0 15 0.6 2.7 32.0 33.0 18.0 27.5 0.8 0.12 18.0 12.0 6.0 15 0.6 3.3 32.0 33.0 18.0 27.5 0.8 0.15 18.0 12.0 6.0 15 0.6 3.9 32.0 33.0 18.0 27.5 0.8 5 外形尺寸 Dimensions (mm) 400DC(250VAC) 400DC(250VAC) 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 0.0027 10.0 9.0 4.0 7.5 0.6 0.10 18.0 13.5 7.5 15 0.8 0.0033 10.0 9.0 4.0 7.5 0.6 0.12 18.0 13.5 7.5 15 0.8 0.0039 10.0 9.0 4.0 7.5 0.6 0.15 18.0 14.5 8.5 15 0.8 0.0047 10.0 9.0 4.0 7.5 0.6 0.18 18.0 16.0 10.0 15 0.8 0.0056 10.0 9.0 4.0 7.5 0.6 0.22 18.0 16.0 10.0 15 0.8 0.0068 10.0 9.0 4.0 7.5 0.6 0.27 18.0 19.0 11.0 15.0 0.8 0.0082 10.0 9.0 4.0 7.5 0.6 0.12 26.5 15.0 6.0 22.5 0.8 0.010 10.0 9.0 4.0 7.5 0.6 0.15 26.5 15.0 6.0 22.5 0.8 0.012 10.0 9.0 4.0 7.5 0.6 0.18 26.5 16.0 7.0 22.5 0.8 0.015 10.0 11.0 5.0 7.5 0.6 0.22 26.5 16.0 7.0 22.5 0.8 0.018 10.0 11.0 5.0 7.5 0.6 0.27 26.5 17.0 8.5 22.5 0.8 0.022 10.0 12.0 6.0 7.5 0.6 0.33 26.5 17.0 8.5 22.5 0.8 0.027 10.0 12.0 6.0 7.5 0.6 0.39 26.5 19.0 10.0 22.5 0.8 0.010 13.0 9.0 4.0 10 0.6 0.47 26.5 19.0 10.0 22.5 0.8 0.012 13.0 9.0 4.0 10 0.6 0.56 26.5 22.0 12.0 22.5 0.8 0.015 13.0 9.0 4.0 10 0.6 0.68 26.5 22.0 12.0 22.5 0.8 0.018 13.0 9.0 4.0 10 0.6 0.39 32.0 18.0 9.0 27.5 0.8 0.022 13.0 9.0 4.0 10 0.6 0.47 32.0 18.0 9.0 27.5 0.8 0.027 12.0 11.0 5.0 10 0.6 0.56 32.0 20.0 11.0 27.5 0.8 0.033 12.0 11.0 5.0 10 0.6 0.68 32.0 20.0 11.0 27.5 0.8 0.039 13.0 12.0 6.0 10 0.6 0.82 32.0 22.0 13.0 27.5 0.8 0.047 13.0 12.0 6.0 10 0.6 1.0 32.0 24.5 15.0 27.5 0.8 0.033 18.0 11.0 5.0 15 0.6 1.2 32.0 24.5 15.0 27.5 0.8 0.039 18.0 11.0 5.0 15 0.6 1.5 32.0 33.0 18.0 27.5 0.8 0.047 18.0 11.0 5.0 15 0.6 1.8 32.0 33.0 18.0 27.5 0.8 0.056 18.0 11.0 5.0 15 0.6 0.068 18.0 12.0 6.0 15 0.6 0.082 18.0 12.0 6.0 15 0.6 6 外形尺寸 Dimensions (mm) 630DC(400VAC) 630DC(400VAC) 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 0.00068 10.0 9.0 4.0 7.5 0.6 0.033 18.0 12.0 6.0 15 0.8 0.00082 10.0 9.0 4.0 7.5 0.6 0.039 18.0 12.0 6.0 15 0.8 0.0010 10.0 9.0 4.0 7.5 0.6 0.047 18.0 12.0 6.0 15 0.8 0.0012 10.0 9.0 4.0 7.5 0.6 0.056 18.0 13.5 7.5 15 0.8 0.0015 10.0 9.0 4.0 7.5 0.6 0.068 18.0 14.5 8.5 15 0.8 0.0018 10.0 9.0 4.0 7.5 0.6 0.082 18.0 16.0 10.0 15 0.8 0.0022 10.0 9.0 4.0 7.5 0.6 0.10 18.0 16.0 10.0 15 0.8 0.0027 10.0 9.0 4.0 7.5 0.6 0.12 18.0 19.0 11.0 15.0 0.8 0.0033 10.0 9.0 4.0 7.5 0.6 0.047 26.5 15.0 6.0 22.5 0.8 0.0039 10.0 9.0 4.0 7.5 0.6 0.056 26.5 15.0 6.0 22.5 0.8 0.0047 10.0 9.0 4.0 7.5 0.6 0.068 26.5 15.0 6.0 22.5 0.8 0.0056 10.0 9.0 4.0 7.5 0.6 0.082 26.5 15.0 6.0 22.5 0.8 0.0068 10.0 11.0 5.0 7.5 0.6 0.1 26.5 15.0 6.0 22.5 0.8 0.0082 10.0 11.0 5.0 7.5 0.6 0.12 26.5 16.0 7.0 22.5 0.8 0.010 10.0 12.0 6.0 7.5 0.6 0.15 26.5 17.0 8.5 22.5 0.8 0.012 10.0 12.0 6.0 7.5 0.6 0.18 26.5 17.0 8.5 22.5 0.8 0.0039 13.0 9.0 4.0 10 0.6 0.22 26.5 19.0 10.0 22.5 0.8 0.0047 13.0 9.0 4.0 10 0.6 0.27 26.5 22.0 12.0 22.5 0.8 0.0056 13.0 9.0 4.0 10 0.6 0.33 26.5 22.0 12.0 22.5 0.8 0.0068 13.0 9.0 4.0 10 0.6 0.39 26.5 22.0 12.0 22.5 0.8 0.0082 13.0 9.0 4.0 10 0.6 0.15 32.0 18.0 9.0 27.5 0.8 0.010 12.0 11.0 5.0 10 0.6 0.18 32.0 18.0 9.0 27.5 0.8 0.012 12.0 11.0 5.0 10 0.6 0.22 32.0 18.0 9.0 27.5 0.8 0.022 12.0 11.0 5.0 10 0.6 0.27 32.0 18.0 9.0 27.5 0.8 0.033 12.0 11.0 5.0 10 0.6 0.33 32.0 20.0 11.0 27.5 0.8 0.015 13.0 12.0 6.0 10 0.6 0.39 32.0 20.0 11.0 27.5 0.8 0.018 13.0 12.0 6.0 10 0.6 0.47 26.5 22.0 12.0 22.5 0.8 0.033 13.0 12.0 6.0 10 0.6 0.47 32.0 22.0 13.0 27.5 0.8 0.047 13.0 12.0 6.0 10.0 0.6 0.56 26.5 22.0 12.0 22.5 0.8 0.010 18.0 11.0 5.0 15 0.6 0.56 32.0 22.0 13.0 27.5 0.8 0.012 18.0 11.0 5.0 15 0.6 0.68 32.0 24.5 15.0 27.5 0.8 0.015 18.0 11.0 5.0 15 0.8 0.82 32.0 28.0 14.0 27.5 0.8 0.018 18.0 11.0 5.0 15 0.8 1.0 32.0 33.0 18.0 27.5 0.8 0.022 18.0 11.0 5.0 15 0.8 1.2 32.0 33.0 18.0 27.5 0.8 0.027 18.0 11.0 5.0 15 0.8 7 0.033 18.0 12.0 6.0 15 0.8 外形尺寸 Dimensions (mm) 1000DC(600VAC) 1000DC(600VAC) 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 0.00047 10.0 9.0 4.0 7.5 0.6 0.018 18.0 12.0 6.0 15 0.8 0.00056 10.0 9.0 4.0 7.5 0.6 0.022 18.0 13.5 7.5 15 0.8 0.00068 10.0 9.0 4.0 7.5 0.6 0.027 18.0 14.5 8.5 15 0.8 0.00082 10.0 9.0 4.0 7.5 0.6 0.033 18.0 12.0 6.0 15 0.8 0.001 10.0 9.0 4.0 7.5 0.6 0.033 18.0 13.5 7.5 15 0.8 0.0012 10.0 9.0 4.0 7.5 0.6 0.033 18.0 16.0 10.0 15 0.8 0.0015 10.0 9.0 4.0 7.5 0.6 0.039 18.0 16.0 10.0 15 0.8 0.0018 10.0 9.0 4.0 7.5 0.6 0.047 18.0 16.0 10.0 15.0 0.8 0.0022 10.0 9.0 4.0 7.5 0.6 0.047 18.0 19.0 11.0 15.0 0.8 0.0027 10.0 11.0 5.0 7.5 0.6 0.027 26.5 15.0 6.0 22.5 0.8 0.0033 10.0 11.0 5.0 7.5 0.6 0.033 26.5 15.0 6.0 22.5 0.8 0.001 10.0 12.0 6.0 7.5 0.6 0.039 26.5 16.0 7.0 22.5 0.8 0.0012 10.0 12.0 6.0 7.5 0.6 0.047 26.5 16.0 7.0 22.5 0.8 0.0015 13.0 9.0 4.0 10 0.6 0.056 26.5 17.0 8.5 22.5 0.8 0.0018 13.0 9.0 4.0 10 0.6 0.068 26.5 17.0 8.5 22.5 0.8 0.0022 13.0 9.0 4.0 10 0.6 0.082 18.0 16.0 10.0 15.0 0.8 0.0027 13.0 9.0 4.0 10 0.6 0.082 26.5 19.0 10.0 22.5 0.8 0.0033 13.0 9.0 4.0 10 0.6 0.10 26.5 19.0 10.0 22.5 0.8 0.0039 12.0 11.0 5.0 10 0.6 0.12 26.5 22.0 12.0 22.5 0.8 0.0047 12.0 11.0 5.0 10 0.6 0.15 26.5 19.0 10.0 22.5 0.8 0.0056 13.0 12.0 6.0 10 0.6 0.15 26.5 22.0 12.0 22.5 0.8 0.0068 13.0 12.0 6.0 10 0.6 0.10 32.0 18.0 9.0 27.5 0.8 0.0082 18.0 11.0 5.0 15 0.6 0.12 32.0 18.0 9.0 27.5 0.8 0.010 18.0 11.0 5.0 15 0.6 0.15 32.0 20.0 11.0 27.5 0.8 0.012 18.0 11.0 5.0 15 0.6 0.18 32.0 20.0 11.0 27.5 0.8 0.015 18.0 11.0 5.0 15 0.6 0.22 32.0 22.0 13.0 27.5 0.8 0.27 32.0 24.5 15.0 27.5 0.8 0.33 32.0 24.5 15.0 27.5 0.8 8 0.39 32.0 33.0 18.0 27.5 0.8 0.47 32.0 33.0 18.0 27.5 0.8 外形尺寸 Dimensions (mm) 1600DC(650VAC) 1600DC(650VAC) 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 0.00068 18.0 11.0 5.0 15 0.8 0.015 26.5 15.0 6.0 22.5 0.8 0.00082 18.0 11.0 5.0 15 0.8 0.018 26.5 15.0 6.0 22.5 0.8 0.0010 18.0 11.0 5.0 15 0.8 0.022 26.5 15.0 6.0 22.5 0.8 0.0012 18.0 11.0 5.0 15 0.8 0.027 26.5 15.0 6.0 22.5 0.8 0.0015 18.0 11.0 5.0 15 0.8 0.027 26.5 17.0 8.5 22.5 0.8 0.0018 18.0 11.0 5.0 15 0.8 0.033 26.5 16.0 7.0 22.5 0.8 0.0022 18.0 11.0 5.0 15 0.8 0.039 26.5 17.0 8.5 22.5 0.8 0.0027 18.0 11.0 5.0 15 0.8 0.047 26.5 19.0 10.0 22.5 0.8 0.0033 18.0 11.0 5.0 15 0.8 0.056 26.5 19.0 10.0 22.5 0.8 0.0039 18.0 11.0 5.0 15 0.8 0.068 26.5 22.0 12.0 22.5 0.8 0.0047 18.0 11.0 5.0 15 0.8 0.082 26.5 22.0 12.0 22.5 0.8 0.0056 18.0 11.0 5.0 15 0.8 0.039 32.0 18.0 9.0 27.5 0.8 0.0068 18.0 11.0 5.0 15 0.8 0.047 32.0 18.0 9.0 27.5 0.8 0.0082 18.0 12.0 6.0 15 0.8 0.056 32.0 18.0 9.0 27.5 0.8 0.010 18.0 12.0 6.0 15 0.8 0.068 32.0 18.0 9.0 27.5 0.8 0.012 18.0 13.5 7.5 15 0.8 0.082 32.0 20.0 11.0 27.5 0.8 0.015 18.0 13.5 7.5 15 0.8 0.10 32.0 20.0 11.0 27.5 0.8 0.018 18.0 14.5 8.5 15 0.8 0.12 26.5 22.0 12.0 22.5 0.8 0.022 18.0 14.5 8.5 15 0.8 0.15 32.0 24.5 15.0 27.5 0.8 0.027 18.0 16.0 10.0 15 0.8 0.18 32.0 24.5 15.0 27.5 0.8 0.033 18.0 19.0 11.0 15.0 0.8 0.22 32.0 24.5 15.0 27.5 0.8 0.01 26.5 15.0 6.0 22.5 0.8 0.27 32.0 24.5 15.0 27.5 0.8 0.33 32.0 33.0 18.0 27.5 0.8 9 外形尺寸 Dimensions (mm) 2000DC(700VAC) 2000DC(700VAC) 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 容量 (uF) W±0.5 H±0.5 T±0.5 P±0.5 D±0.05 0.00022 18.0 11.0 5.0 15.0 0.8 0.0027 26.5 15.0 6.0 22.5 0.8 0.00027 18.0 11.0 5.0 15.0 0.8 0.0033 26.5 15.0 6.0 22.5 0.8 0.00033 18.0 11.0 5.0 15.0 0.8 0.0039 26.5 15.0 6.0 22.5 0.8 0.00039 18.0 11.0 5.0 15.0 0.8 0.0047 26.5 15.0 6.0 22.5 0.8 0.00047 18.0 11.0 5.0 15.0 0.8 0.0056 26.5 15.0 6.0 22.5 0.8 0.00056 18.0 11.0 5.0 15.0 0.8 0.0068 26.5 15.0 6.0 22.5 0.8 0.00068 18.0 11.0 5.0 15.0 0.8 0.0082 26.5 15.0 6.0 22.5 0.8 0.00082 18.0 11.0 5.0 15.0 0.8 0.010 26.5 15.0 6.0 22.5 0.8 0.0010 18.0 11.0 5.0 15.0 0.8 0.012 26.5 15.0 6.0 22.5 0.8 0.0012 18.0 11.0 5.0 15.0 0.8 0.015 26.5 16.0 7.0 22.5 0.8 0.0015 18.0 11.0 5.0 15.0 0.8 0.018 26.5 16.0 7.0 22.5 0.8 0.0018 18.0 11.0 5.0 15.0 0.8 0.022 26.5 17.0 8.5 22.5 0.8 0.0022 18.0 11.0 5.0 15.0 0.8 0.022 18 14.5 8.5 15 0.8 0.0027 18.0 11.0 5.0 15.0 0.8 0.027 26.5 19.0 10.0 22.5 0.8 0.0033 18.0 12.0 6.0 15.0 0.8 0.033 26.5 19.0 10.0 22.5 0.8 0.0039 18.0 12.0 6.0 15.0 0.8 0.039 26.5 22.0 12.0 22.5 0.8 0.0047 18.0 12.0 6.0 15.0 0.8 0.047 26.5 22.0 12.0 22.5 0.8 0.0056 18.0 13.5 7.5 15.0 0.8 0.022 32.0 18.0 9.0 27.5 0.8 0.0068 18.0 13.5 7.5 15.0 0.8 0.027 32.0 18.0 9.0 27.5 0.8 0.0082 18.0 14.5 8.5 15.0 0.8 0.033 32.0 18.0 9.0 27.5 0.8 0.010 18.0 14.5 8.5 15.0 0.8 0.039 32.0 20.0 11.0 27.5 0.8 0.012 18.0 16.0 10.0 15.0 0.8 0.047 32.0 20.0 11.0 27.5 0.8 0.015 18.0 19.0 11.0 15.0 0.8 0.056 32.0 22.0 13.0 27.5 0.8 0.0010 26.5 15.0 6.0 22.5 0.8 0.068 32.0 22.0 13.0 27.5 0.8 0.0012 26.5 15.0 6.0 22.5 0.8 0.082 32.0 24.5 15.0 27.5 0.8 0.0015 26.5 15.0 6.0 22.5 0.8 0.10 32.0 28.0 14.0 27.5 0.8 0.0018 26.5 15.0 6.0 22.5 0.8 0.12 32.0 33.0 18.0 27.5 0.8 0.0022 26.5 15.0 6.0 22.5 0.8 0.15 32.0 33.0 18.0 27.5 0.8 10 11 12 NO: 项目 性能要求 试验方法 GB/T 10190(IEC 60384-16) 01 适用温度范围 02 额定电压 UR 03 电容量范围 04 电容量允许偏差 ±2%(G) , ±3%(H) , ±5%(J) , ±10%(K) Ref. item 4. 2. 2 05 损耗角正切 tgδ ≤0. 0010 (20℃, 1KHz, 0. 1V) Ref. item 4. 2. 3 -40 — +105℃ 400VDC/630VDC/1000VDC/1250VDC /1600VDC/2000VDC/3000VDC 0.00022uF~3.9uF 1kHz Ref. item 4. 2. 1 Ref. item 4. 3 06 耐 电 压 1. 6UR， 5s 无击穿或飞弧 Ref. item 4. 4 焊槽法 Tb， 方法 1A (漏电流设定为 20mA) Ref. item 4. 2. 4 07 绝缘电阻 IR≥50000MΩ , CN≤0. 33μ F； 测试电压设置： 10V≤UR﹤ 100V， IR≥30000, CN>0. 33μ F； 测试电压为 10V； 100V≤UR﹤ 500V， (100V, 20℃, 1min) 测试电压为 100V； UR≥500V， 测试电压为 500V (20℃, 1min) Ref. item 4. 5 08 可 焊 性 镀锡良好 焊槽法 Ta， 方法 1 焊料温度：235±2℃ 浸渍时间：2. 0±0. 5s 初始测量 电容量 损耗角正切： 依据 NO. 5 Ref. item 4. 3 拉力： 0. 5≤φ d≤0. 8mm, 10N 引出端强度 外观无可见损伤 .1. 0≤φ d≤1. 2mm, 20N 弯曲试验 Ub： 弯力： 0. 5≤φ d≤0. 8mm， 5N 09 .1. 0≤φ d≤1. 2mm, 10N 每个方向上连续进行二次弯曲 Ref. item 4. 4 13 耐焊接热 外观无可见损伤， 标志清晰 焊槽法 Tb， 方法 1A 260±5℃， 10±1s 电容量： Δ C/C≤初始测量值的±2% 损耗角正切增加： 最后测量 Δtgδ ≤0. 0020 (10kHz， C≤1. 0μ F) Δ tgδ ≤0. 0020 (1kHz, C>1μ F) 绝缘电阻 IR: ≥额定值的 50% 初始测量 电容量 损耗角正切： 依据 NO. 5 Ref. item 4. 6 温度快速变化 外观无可见损伤 Q A =-40℃， Q B =+105℃ 5 次循环， 持续时间： t=30min 外观无可见损伤， 标志清晰， 10 最后测量 电容量： Δ C/C≤初始测量值的±5%， 损耗角正切增加： Δ tgδ ≤0. 0020 (10kHz， C≤1. 0μ F) Δ tgδ ≤0. 0020 (1kHz, C>1μ F) 绝缘电阻 IR： ≥额定值的 50% 初始测量 电容量 损耗角正切： 依据 NO. 5 干 热 Ref. item 4. 10. 2 +105℃， 16h 循环湿热 Ref. item 4. 10. 3 试验 Db， 严酷度 b， 第一次循环 气 11 寒 冷 Ref. item 4. 10. 4 候 顺 -40℃， 2h 循环湿热 在试验结束后， 施加 UR 1 分钟 序 Ref. item 4. 10. 6 试验 Db 严酷度 b， 其余循环 外观无可见损伤， 标志清晰， 电容量变化： Δ C/C≤初始测量值的±3%， 14 损耗角正切增加： 最后测量 Δtgδ ≤0. 0030 (10kHz， C≤1. 0μ F) Δ tgδ ≤0. 0030 (1kHz, C>1μ F) 绝缘电阻 IR： ≥额定值的 50% 外观无明显鼓胀， 标志清晰， Ref. item 4. 11 电容量变化： Δ C/C≤初始测量值的±2%， 温度： 85℃ 12 稳态湿热 损耗角正切增加： 湿度： 85%RH Δ tgδ ≤0. 0010 (1kHz) 持续时间： 48H 绝缘电阻 IR： ≥额定值的 90% 13 耐 久 性 外观无可见损伤， 标志清晰， 电容量变 Ref. item 4. 12 化： Δ C/C≤初始测量值的±5%， +85℃, 1000h 损耗角正切增加：Δ tgδ ≤0. 0020 (10kHz) 施加电压： 1. 25 倍额定电压 绝缘电阻 IR： ≥额定值的 50% 14 随温度而定 的特性 在 b， d， f 点上进行电容量测量： Ref. item 4. 2. 6 在下限类别温度-40℃时的特性： 充电电压为额定电压 0≤(Cb-Cd) /Cd≤+3% 静态法， 电容器依次保持在下述 在上限类别温度 110℃时的特性： 每个温度： a. (20±2) ℃， -4%≤(Cf-Cd) /Cd≤0 b. (-40±3) ℃， d. (20±2) ℃， f. (110±2) ℃， g. (20±2) ℃ Ref. item 4. 13 次 数： 10000 次 15 充电和放电 电容量： △C/C≤初始测量值的±5% 充电持续时间： 0. 5s 损耗角正切增加： 放电持续时间： 0. 5s Δ tgδ ≤0. 0030 (10KHz0. 1V) 充电电压为额定电压 耐电压： 1. 6UR 充电电阻： 220/CR (Ω ) 绝缘电阻 IR： ≥额定值的 50% 放电电阻： 10/CR(Ω ) 或 20Ω (取较大者) CR 为标称电容量(μ F) 外观无炸裂， 无燃烧。 电容量变化： Δ C/C≤初测值的±5% 15 16 脉冲电压 损耗角正切增加： 次 数： 24 次 Δ tgδ ≤0. 0020 （10kHz) 脉冲电压： 1. 8UR 绝缘电阻 IR： ≥额定值的 50% 耐电压： 1. 6U R 17 纹波电流 外观无炸裂， 无燃烧 试验温度： 常温 电容量变化 纹波电流： Δ C/C≤初测值的±10% 损耗角正切增加 10A 直流偏压=额定电压-纹波电压 Δ tgδ ≤0. 0030(10kHz， 0. 1V) 试验时间： 5 小时 Δ tgδ ≤0. 0030(1kHz， 1V) 试验频率： 100KHZ 绝缘电阻 IR： ≥额定值的 50% 耐电压： 1. 6UR IEC695-2-2 针焰法， 耐燃性类别 C, 在火焰上暴露一 次 离开火焰后， 任一电容器继续燃烧的时间 电容器体积（立方毫米） 在火焰上暴露 18 阻燃性试验 不超过 30S， 且电容器燃烧的滴落物不应 时间 引燃在其下铺设的棉纸 V≥250 5S 250
