深圳市海凌科电子有限公司
10W 超小型系列模块电源
10M03/10M05/10M09/10M12/10M15/10M24
版本:V1.8
修订日期:2022 年 6 月 20 日
版权所有 © 深圳市海凌科电子有限公司
目 录
1. 超小型系列模块电源...............................................................................................................................................1
2. 产品型号................................................................................................................................................................... 1
3. 产品特征................................................................................................................................................................... 1
4. 环境条件................................................................................................................................................................... 2
5. 电气特性................................................................................................................................................................... 2
5.1. 输入特性.......................................................................................................................................................2
5.2. 输出特性
(3.3V/3000mA)........................................................................................................................ 3
5.3. 输出特性
(5V/2000mA)............................................................................................................................ 3
5.4. 输出特性
(9V/1100mA)............................................................................................................................ 4
5.5. 输出特性
(12V/830mA)............................................................................................................................ 4
5.6. 输出特性
(15V/660mA)............................................................................................................................ 5
5.7. 输出特性
(24V/420mA)............................................................. 6
6. 输入电压与负载特性 ............................................................................................................................................ 6
7. 工作环境温度与负载特性 .................................................................................................................................... 7
8. 典型应用电路...........................................................................................................................................................7
输入部分................................................................................................................................................................. 7
输出部分................................................................................................................................................................. 8
9. 安规特性................................................................................................................................................................... 8
9.1. 认证............................................................................................................................................................... 8
9.2. 安全与电磁兼容:........................................................................................................................................ 8
10. 标志、包装、运输、贮存.................................................................................................................................... 9
10.1. 标志............................................................................................................................................................. 9
10.1.1. 产品标志........................................................................................................................................ 9
10.1.2. 包装标志........................................................................................................................................ 9
10.2. 包装............................................................................................................................................................. 9
10.3. 运输............................................................................................................................................................. 9
10.4. 贮存............................................................................................................................................................. 9
11. 外形尺寸及重量...................................................................................................................................................10
1.超小型系列模块电源
10W 超小型系列模块电源是海凌科电子为客户设计的小体积,高效率模块电源。具有全球输入电压范
围、低温升、低功耗、高效率、高可靠性、高安全隔离等优点。已广泛用于智能家居、自动化控制、通讯
设备、仪器仪表等行业中。
2.产品型号
型
号
模块外壳尺寸
输出功率
输出电压
输出电流
备注
(mm)
(W)
(V)
(mA)
Notes
HLK-10M03
10
3.3
3000
HLK-10M05
10
5
2000
10
9
1100
10
12
830
HLK-10M15
10
15
660

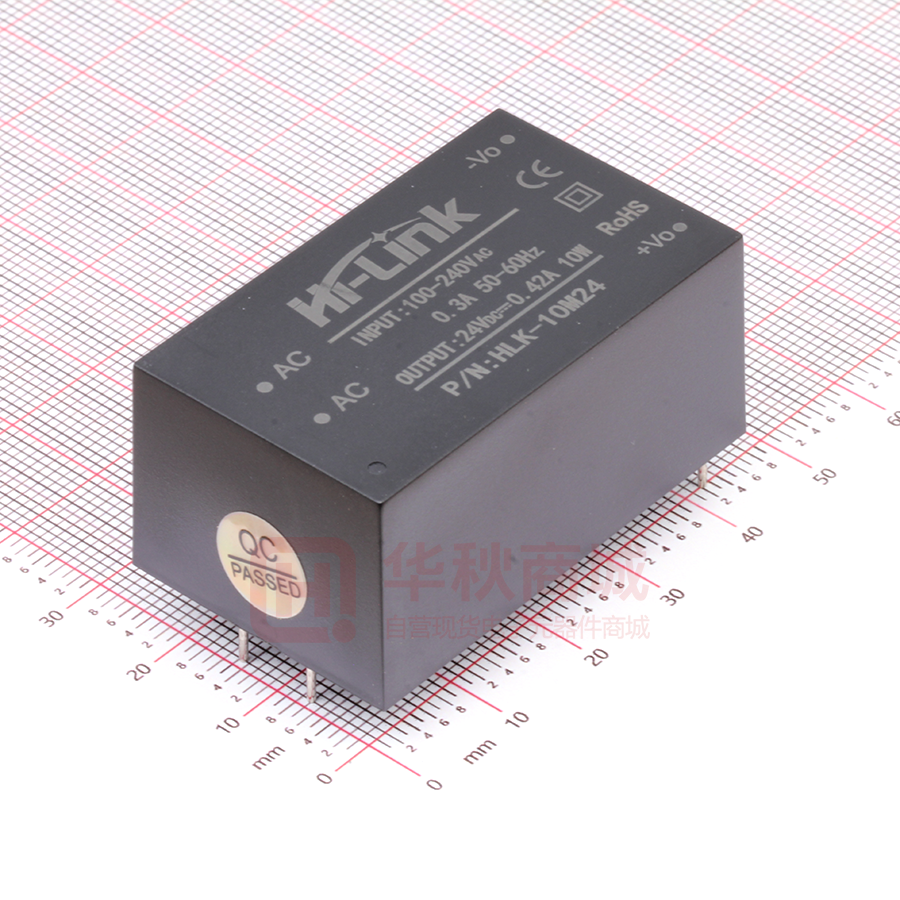

HLK-10M24
10
24
420
(MODEL)
HLK-10M09
HLK-10M12
47.5*28.5*22
3.产品特征
1.
超薄型、超小型、业内最小体积
2.
全球通用输入电压(85~265Vac)
3.
低功耗、绿色环保 、空载损耗100M Ohms/500Vdc 25℃ 70% RH
传导与辐射 符合 EN55011, EN55022 (CISPR22)
静电放电 IEC/EN 61000-4-2 level 4 8kV/15kV
射频辐射抗扰 IEC/EN 61000-4-3 详见应用说明
第 8 页 / 共 10 页
10.标志、包装、运输、贮存
10.1.标志
10.1.1.产品标志
在产品的适当位置贴有产品唯一条形码标志,确保每块产品的生产日期、产品批次等
信息可追溯性。其内容符合国家标准、行业标准的规定。
10.1.2 包装标志
产品包装箱上标有制造厂名称、厂址、邮编、产品型号、出厂年、月、日;
标有“向上”、“防潮”“小心轻放”等运输标志,所有标志都符合 GB 191 的规定。
10.2.包装
产品采用专用吸塑盒分隔包装,具有防振功能,并符合 GB 3873 规定。
10.3.运输
包装后的产品能以任何交通工具运输,在运输中应有遮篷,不应有剧烈振动,撞击等。
10.4.贮存
产品贮存应符合 GB 3873 的规定。
第 9 页 / 共 10 页
11 外形尺寸及重量
第 10 页 / 共 10 页
bottom
view
引脚功能
尺寸误差:
1,长宽高及引脚间距误差±1mm
2,引脚长度误差±1mm
3,引脚直径误差-0.2mm
单位:毫米
第 11 页 / 共 10 页
1
AC
2
AC
3
-V0
4
+V0
重量:40±2g
