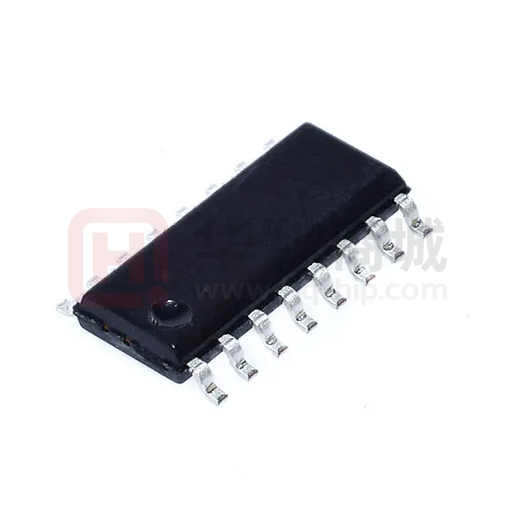

ULN2003ACM/TR

ULN2003AC ULN2003AC 达林顿阵列功率驱动集成电路 产品说明书 ULN2003AC 是高耐压、大电流达林顿陈列，由七个硅 NPN 达林顿管组 成。所有单元共用发射极，每个单元采用开集电极输出。为了提高输出效 率，减小漏电，单元内部设计了镇流二极管以及适当的基—射极电阻。 ULN2003AC的每一对达林顿都串联了一个 2.7K 的基极电阻，在 5V 的工作电 压下能与 TTL 和 CMOS 电路兼容，可以直接处理原先需要标准逻辑缓冲 器来处理的数据。 ULN2003AC 工作电压高，工作电流大，灌电流可达 500mA，并且能够在 关态时承受 50V 的电压，输出还可以在高负载电流下并行运行，很好的提 供了需要多接口驱动电路的解决方案。应用领域包括电磁阀、继电器、直 流照明灯、小型电机以及 LED 的驱动。 产品订购信息 产品名称 封装 打印名称 包装 包装数量 ULN2003ACN DIP16 ULN2003AC 管装 1000 只/盒 ULN2003ACM/TR SOP16 ULN2003AC 编带 2500 只/盘 一、特点： 1、七路高增益达林顿阵列； 2、输出电压高（可达 50V） ； 3、500mA集电极输出电流（单路） ； 4、可与 TTL、CMOS、PMOS 直接连接； 5、为感性负载设置了续流二极管； 6、工作温度范围宽。 http://www.hgsemi.com.cn 第 1 页 共 7 页 V1.0 2015 Sep ULN2003AC 二、电路框图： 1B 1C 2B 2C 3B 3C 4B 4C 5B 5C 6B 6C 7B 7C GND COM 管脚排列图 SOP16/DIP16 ULN2003AC 逻辑图 三、极限参数： 表 1.极限参数 存储温度： －65℃～150℃ 工作温度范围： －40℃～85℃ 结温度范围： －40℃～150℃ 输入电压： －0.3V～30V 输出电压： 55V 射极到基极的最高耐压： 6.0V 集电极持续工作电流： 500mA 基极持续工作电流： 25mA http://www.hgsemi.com.cn 第 2 页 共 7 页 V1.0 2015 Sep ULN2003AC 四、电参数：表2. 电参数（除非特殊说明：V＋＝5V，Ta＝25℃） 符 号 ICEX VCE(Sat) 参数 测试条件 输出管漏电流 TA = 25°C, VCE = 50V (图 1) TA = 85°C, VCE = 50V (图 1) IC = 350mA, IB = 500μA (图 3) (Note 3) CE饱和压降 II(ON) 开态输入电流 II(OFF) 关态输入电流 (Note 4) VI(ON) 输入电压 (Note 5) 最小 值 典型 值 最大 值 20 100 IC = 200mA, IB = 350μA (图 3) IC = 100mA, IB = 250μA (图 3) VI = 3.85V (图 4) 1.30 1.6 1.1 1.3 0.9 1.1 0.93 1.35 IC = 500μA (图 5) 50 100 TA = +25°C 50 100 TA = +85°C 25 50 VCE = 2.0V, IC = 200mA (图 6 ) 2.4 VCE = 2.0V, IC = 250mA (图 6 ) 2.7 VCE = 2.0V, IC = 300mA (图 6 ) 3.0 输入电容 tPLH 导通延迟时间 0.5 VI to 0.5 VO 1.0 tPHL 关断延迟时间 0.5 VI to 0.5 VO 1.0 IR 嵌位二极管漏 电流 VR = 50V (图 7) 嵌位二极管正 向压降 15 μA V mA μA CI VF 单位 30 TA = 25°C 5 10 TA = 85°C IF = 350mA (图 8 ) 10 1.7 50 2.0 V pF μs μA V 注：1、极限值是指超出该范围，器件有可能被损坏，并非器件的正常工作条件范围。 电参数表提供了器件的工作条件范围； 2、除特别指明外，所有条件适用于达林顿阵列； 3、通常条件下，每路输出在 70°C、VCE (Sat) = 1.6V 下脉冲宽度为 20ms 的持续工作 电流为 350mA。 http://www.hgsemi.com.cn 第 3 页 共 7 页 V1.0 2015 Sep ULN2003AC 五、典型性能曲线： 六、内部等效线路图（1/7路）： http://www.hgsemi.com.cn 第 4 页 共 7 页 V1.0 2015 Sep ULN2003AC 七、测试线路图： http://www.hgsemi.com.cn 第 5 页 共 7 页 V1.0 2015 Sep ULN2003AC 八、封装图： SOP16 Q A C1 C B D A1 0.25 b a Dimensions In Millimeters Symbol： Min： Max： Symbol： Min： Max： A 4.520 4.620 D 0.400 0.950 A1 0.100 0.250 Q 0° 8° B 9.800 10.00 a 0.420 TYP C 5.800 6.250 b 1.270 TYP C1 3.800 4.000 DIP16 B L1 L E D1 c d D A Dimensions In Millimeters Symbol： a http://www.hgsemi.com.cn b 第 6 页 共 7 页 Min： Max： Symbol： Min： 0.500 Max： A 6.100 6.680 L B 18.940 19.560 a 1.524 TYP D 8.200 9.200 b 0.889 TYP D1 7.42 7.820 c 0.457 TYP E 3.100 3.550 d 2.540 TYP L 0.500 0.800 V1.0 2015 Sep 0.800 ULN2003AC 重要声明： 华冠半导体保留未经通知更改所提供的产品和服务。客户在订货前应获取最新的 相关信息，并核实这些信息是否最新且完整的。 客户在使用华冠半导体产品进行系统设计和整机制造时有责任遵守安全标准并 采取安全措施，以避免潜在风险可能导致人身伤害或财产损失情况的发生。 华冠半导体产品未获得生命支持、军事、航空航天等领域应用之许可，华冠半导 体将不承担产品在这些领域应用造成的后果。 华冠半导体的文档资料，仅在没有对内容进行任何篡改且带有相关授权的情况下 才允许进行复制。华冠半导体对篡改过的文件不承担任何责任或义务。 http://www.hgsemi.com.cn 第 7 页 共 7 页 V1.0 2015 Sep
