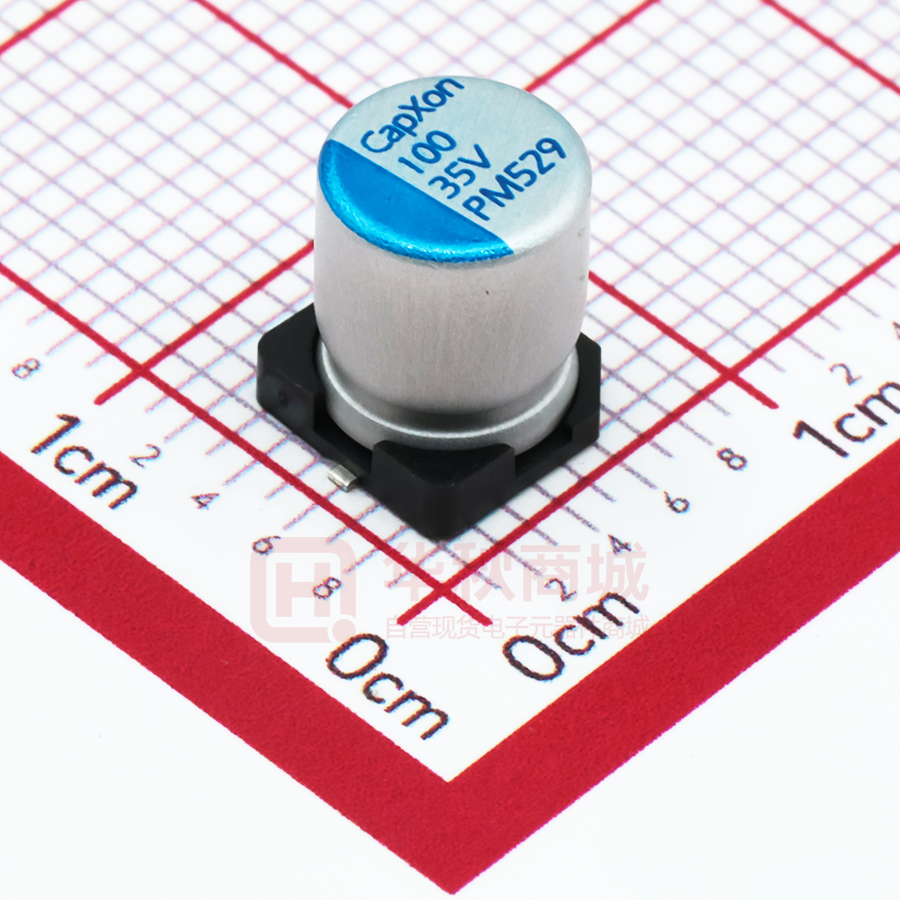

PM101M035E077PTR

固态导电高分子电容 ▪ PM 系列 PM 系列 ▪ 低高度产品 特点   固态导电高分子电容 ▪ 贴片型 低高度 , 高纹波电流 规格表 料号 静电容量 额定电压 浪涌电压 静电容量公差 最大纹波电流 最大纹波电流 最大损失角正切值 最大漏电流 最大等效串联电阻 尺寸(直径 x 长度) 工作温度范围 单位 PM101M035E077PTR CR VR VS ΔC IR IR tanδ ILEAK ESR DxL 100 35 38.5 -20~20 2000 100 12 700 50 6.3X7.7 -55~105 µF VDC VDC % mA mA % µA mΩ mm °C 条件 120Hz ▪ 20°C 100kHz ▪ 105°C 120Hz ▪ 105°C 120Hz ▪ 20°C 2min ▪ 20°C 100kHz ▪ 20°C 寿命 時間 2000h ΔC/CR tanδ ESR ILEAK 耐久性 加载 VR (105°C) ≤ ≤ ≤ ±20 ±150 ±150 ≤ % % % 時間 1000h ΔC/CR tanδ ESR ILEAK 耐湿性 温度 60°C 相对湿度 90 ~ 95% 初始值 初始规格值 初始规格值 初始规格值 ≤ ≤ ≤ ±20 ±150 ±150 ≤ % % % 初始值 初始规格值 初始规格值 初始规格值 编码原则 ΔC 系列 CR (µF) (%) VR (V) D (mm) L (mm) 类型 加工方式 特殊要求 1_2 PM 3_4_5 101 6 M 7_8_9 035 10 E 11_12_13 077 14 P 15_16 TR 17_18_19_20 100µF -20~20% 35V 6.3mm 7.7mm 高分子 Tape & Reel CapXon_版本: 001-2022-9-14 1 如需更多信息请联系 sales@capxon.org 料号: PM101M035E077PTR 编号: SFAK1-2209000237 固态导电高分子电容 ▪ PM 系列 尺寸图 ▪ 单位 mm øD 6.3 L 7.7 A 6.6 a ±0.3 B 6.6 C 7.2 W 0.5~0.8 P±0.2 2.2 纹波电流补正系数 vs. 频率 频率(Hz) 120 ≤ 频率< 1k 1k ≤ 频率< 10k 10k ≤ 频率< 100k 100k ≤ 频率< 300k Kf 0.05 0.3 0.7 1 注意事项, 指南与包装信息 除个别产品之特殊要求外, 请参照如下 C apXon 通用信息及相关文件连结. 注意事项和指南 包装资讯 3D 模型 信赖性试验 免责声明 所有与产品相关的数据（如规格书、声明和一般信息）如有更改，恕不另行通知。客户必须遵守所有与产品有关的技术/应用信息和操作说明。 CapXon 的产品是依据严格的质量和安全标准设计和制造的。在任何情况下，CapXon 均不保证任何 CapXon 产品均适用于您的应用目的，即使是 CapXon 知道该应用，亦是如此。客户有责任和义务检查并确保 CapXon 产品适合预期的使用目的，并选择正确和适当的 CapXon 产品。请客户 进行充分的验证和可靠性评估，以适当的设计确保所需的安全级别和可靠性，并采用适当的防护措施（例如冗余设计、电路保护。 特殊的工作条件（环境温度、纹波电流、电压、热阻抗等）以及储存方式、生产或组装皆可能会影响电容器的性能和寿命。请根据产品技术、产 品公差/偏差或因运输、存储、处理、生产和使用而导致的电容器特性变化来评估寿命，预估故障模式或最坏情况，请咨询 CapXon。 对于航空航天或军事应用、救生、维持生命、安全攸关应用，或任何因故障可能导致严重人身伤害或死亡的应用，请在设计应用电容器之前咨询 我们。 除书面明示保证外，CapXon 并不暗示或以其他任何管道承担对任何 CapXon 产品的保证。 更多讯息，请访问我们的网站 http://www.capxongroup.com/ 或直接与 CapXon 联系。 CapXon_版本: 001-2022-9-14 2 如需更多信息请联系 sales@capxon.org 料号: PM101M035E077PTR 编号: SFAK1-2209000237 固态导电高分子电容 ▪ PM 系列 备注说明 版本纪录 版次 日期 编号 修订人员 变更说明 001 002 003 004 005 006 2022-9-14 SFAK1-2209000237 程娟娟 初版规格书 客户承认 日期 CapXon_版本: 001-2022-9-14 部门 人员 3 如需更多信息请联系 sales@capxon.org 签名 料号: PM101M035E077PTR 编号: SFAK1-2209000237 固态导电高分子电容 ▪ PM 系列 No. 1 2 3 4 5 6 7 检测项目 高温无负荷寿 命 温度循环 耐湿性 耐久性 (负载寿命) 振动 耐焊接热 焊锡性 CapXon_版本: 001-2022-9-14 检测条件 检测标准 JIS C 5101-4 No. 4.17 1.产品最高温度 2.试验时间:1000 小时 JIS C 5101-1 No. 4.25 1.产品最低温度:30 分钟 2.温度变化时间(低温-高温):3 分钟 3.产品最高温度:30 分钟 4.温度变化时间(高温-低温):3 分钟 1~4 为 1 个循环,共 10 个循环. JIS C 5101-4 No. 4.7 JIS C 5101-1 No. 4.16 JIS C 5101-4 No. 4.12 1.试验温度: 60°C± 2°C 2.相对湿度: 90 ~ 95%RH 3.试验时间:1000 小时 JIS C 5101-1 No. 4.22 JIS C 5101-4 No. 4.13 1. 产品最高温度 2.施加额定工作电压 3. 试验时间:2000 小时 JIS C 5101-1 No. 4.23 a.频率: 10 ~ 55 Hz 2 b.振幅(单峰)和加速度:0.75mm or 98m/s c.试验方向与持续时间:X,Y,Z .每个方向 2 小时 JIS C 5101-4 No. 4.8 JIS C 5101-1 No. 4.17 JIS C 5101-4 No. 4.5 1.最高温度为:260°C (0～+3°C) 2.焊锡时间:10s ±1s JIS C 5101-1 No. 4.14 JIS C 5101-4 No. 4.6 1.最高温度为:245°C±5°C 2.焊锡时间:2s ±0.5s JIS C 5101-1 No. 4.15 4 如需更多信息请联系 sales@capxon.org 判定标准 1.|容量变化率| ≤ 20% 之初始值 [2] 2.损耗角正切 ≤ 2 倍规格值 3. 漏电流 ≤ 规格值 4. ESR ≤ 1.5 倍规格值 5. 没有明显的损伤 6. 标记清晰 [2] 1.|容量变化率| ≤ 5% 之初始值 2. 损耗角正切 ≤ 规格值 3. 漏电流 ≤ 规格值 4. ESR ≤ 规格值 5.没有明显的损伤 6.标记清晰 1.|容量变化率| ≤ 20% 之初始值 2. 损耗角正切 ≤ 1.5 倍规格值 3. 漏电流 ≤ 规格值 4. ESR ≤ 1.5 规格值 5.没有明显的损伤 6.标记清晰 1.|容量变化率| ≤ 20% 之初始值 [2] 2.损耗角正切 ≤ 1.5 倍规格值 3. 漏电流 ≤ 规格值 4. ESR ≤ 1.5 规格值 5. 没有明显的损伤 6. 标记清晰 [2] 由振动台取下,静止放置,测试电气特性 1.|容量变化率| ≤ 5% 之初始值 2. 损耗角正切 ≤ 规格值 3. 漏电流 ≤ 规格值 4. ESR ≤ 规格值 5. 没有明显的损伤 6. 标记清晰 1.|容量变化率| ≤ 5% 之初始值 2. 损耗角正切 ≤ 规格值 3. 漏电流 ≤ 规格值 4. ESR ≤ 规格值 5. 没有明显的损伤 6. 标记清晰 表面焊锡附着之程度大于 95％，焊锡应光 亮均匀,不得有未焊针孔、脱焊或集中于 某处之情形 料号: PM101M035E077PTR 编号: SFAK1-2209000237 固态导电高分子电容 ▪ PM 系列 No. 8 检测项目 高低温特性 9 浪涌电压 检测条件 检测标准 电容器将在每个温度步骤被测试 第 1 步:20°C 测试容量,损失角正切值,阻抗(测 试频率与第 2 步相同) 第 2 步:最低使用温度:阻抗 第 3 步:最高使用温度:漏电流 a.试验温度:常温 b.两端施加浪涌电压: 1.15*VR(当 VR≤20V), 1.10*VR(当 VR≥25V) c.6 分钟为一个循环(充电时间 30 秒，放电时间 330 秒) d.共 1000 次循环 JIS C 5101-4 No. 4.19 JIS C 5101-1 No. 4.29 JIS C 5101-4 No. 4.14 JIS C 5101-1 No. 4.26 判定标准 1. Z-55℃/Z+20℃≤2 2. 最高使用温度的漏电流≤12.5 倍的规格值 1.|容量变化率| ≤ 10%之初始值 2. 损耗角正切 ≤ 规格值 3. 漏电流 ≤ 规格值 4. ESR ≤ 规格值 5. 没有明显的损伤 6. 标记清晰 印字 （1）额定电压：35V （2）容量：100 uF （3）极性：阴极标识 （4）生产周期：701 （5）系列: PM （6）商标. （7）印字颜色：蓝色 CapXon 商标 100 容量 35V 电压 PM701 周期 阴极标识 系列 Note: (4) 产品周期的代码 7 01 生产周代码 生产年份代码 CapXon_版本: 001-2022-9-14 5 如需更多信息请联系 sales@capxon.org 料号: PM101M035E077PTR 编号: SFAK1-2209000237 固态导电高分子电容 ▪ PM 系列 回流焊 ▪ SMD(贴片型)固态导电高分子电容 回流焊温度曲线 温 度 （ ℃ ） 预热区域 冷却 区域 25°C 至峰值温度时间 时间 (sec) 值 曲线特性 最低预热温度 Ts min 150 °C 最高预热温度 Ts max 180 °C 预热时间(Ts min 至 Ts max) ts 升温速率(TL 至 Tp) 120 secs ≤ 3°C/sec 液相温度 TL 217 °C TL 以上保持时间 tL 60 ~ 150 secs 峰值温度 Tp 参考下表中对应的额定电压 峰值温度以下 5°C 范围内保持时间 tp ≤ 20 secs 降温速率(Tp 至 TL) ≤ 6 °C/sec 25°C 至峰值温度时间 ≤ 8 mins *温度速率参照 JEDEC-J-STD020E SMD(贴片型)固态导电高分子电容回流焊温度条件分类 VR ▪ 额定电压 (V) >200°C 时间 >230°C 时间 2.5~10 ≤90secs ≤60secs ≤90secs 16~25 35~100 CapXon_版本: 001-2022-9-14 Tp 峰值温度 允许回流焊次数 260°C 1次 250°C ≤2 次 ≤60secs 250°C 1次 ≤80secs ≤50secs 240°C ≤2 次 ≤70secs ≤30secs 240°C 1次 6 如需更多信息请联系 sales@capxon.org 料号: PM101M035E077PTR 编号: SFAK1-2209000237
