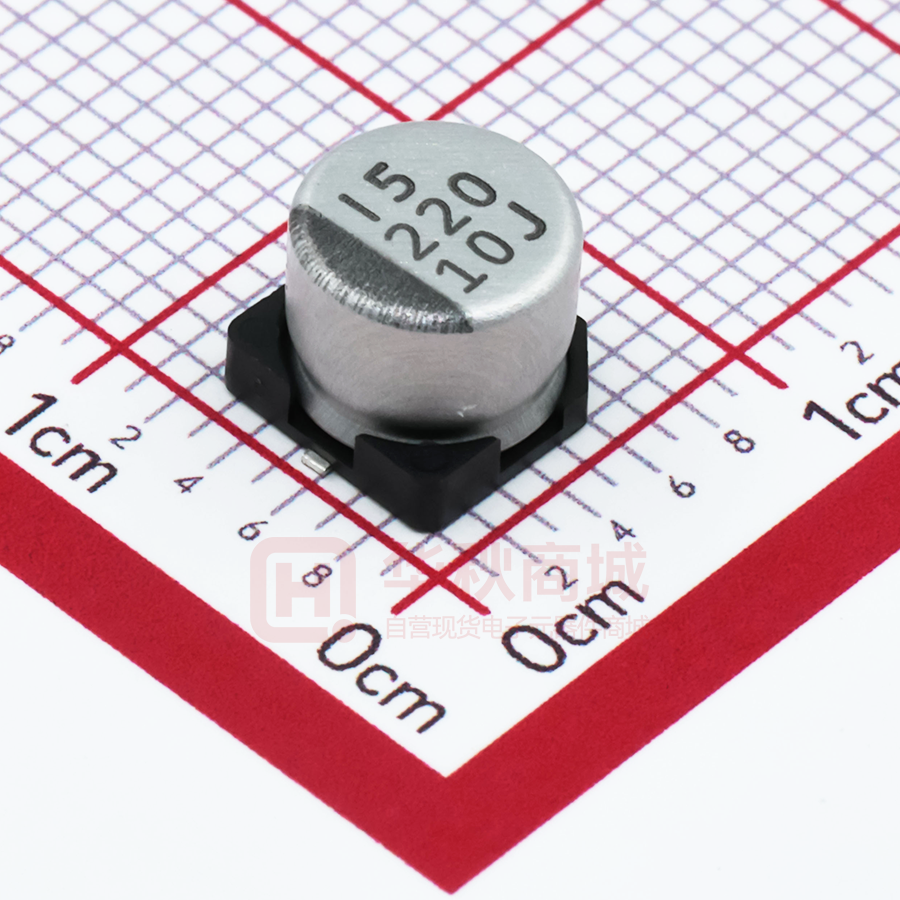

VEJ221M1ATR-0605

质量与环境管理系统 立隆电子工业股份有限公司 质量认证系统 取得证书号码 取得认证日期 ISO-9001: 2015 TW06/70649.00 Aug. 6, 2021 ISO-14001: 2015 TW14/10631.00 Sep. 10, 2020 IATF-16949: 2016 IATF 0415587 SGS TW06/0034.01 Aug. 6, 2021 QC 080000: 2017 IECQ-H SGSTW 14.0010 Oct. 15, 2020 ISO 45001: 2018 TW16/00842.00 Aug. 15, 2020 立隆电子(惠州)有限公司 质量认证系统 取得证书号码 取得认证日期 ISO-9001: 2015 TW06/70649.00 Aug. 6, 2021 ISO-14001: 2015 TW14/10631.01 Sep. 10, 2020 IATF-16949: 2016 IATF 0415587 SGS TW06/0034.01 Aug. 6, 2021 QC 080000: 2017 IECQ-H SGSTW 14.0010-03 Oct. 15, 2020 ISO 45001: 2018 TW16/00842.01 Aug. 15, 2020 立隆电子(苏州)有限公司 质量认证系统 取得证书号码 取得认证日期 ISO-9001: 2015 TW06/70649 Aug. 5, 2021 ISO-14001: 2015 TW14/10631.02 Sep. 10, 2020 IATF-16949: 2016 IATF 0415324 SGS TW06/0034.02 Aug. 5, 2021 QC 080000: 2017 IECQ-H SGSTW 14.0010-04 Oct. 15, 2020 ISO 45001: 2018 TW16/00842.02 Aug. 15, 2020 可生产产品型别 引线型 贴片型 基板自立与 螺栓型 高分子 惠州工厂 V V V V 苏州工厂 V V V 卧式引线型 V 内 内容 产品指南 容 ● 产品指南 2 - 16 1. 产品体系图 ..............................................................................................................................2 2. 产品系列一览表 .......................................................................................................................5 3. 贴片型编带规格 .......................................................................................................................7 4. 引线型高分子电容器(OP-CAP)编带规格 .................................................................................9 5. 引线型高分子电容器(OP-CAP)引脚加工规格 ..........................................................................9 6. 引线型编带规格 .....................................................................................................................10 7. 引线型引脚加工规格 .............................................................................................................. 11 8. 包装规格................................................................................................................................12 9. 基板自立型端子型式 ..............................................................................................................14 10. 贴片型回流焊接条件 ..............................................................................................................15 11. 贴片型耐震動条件 ..................................................................................................................16 12. 停止生产系列 .........................................................................................................................16 ● 高分子固态铝电解电容器(OP-CAP) 17 - 83 1. 高分子固态铝电解电容器使用注意事项 .................................................................................17 2. 高分子固态产品编码说明........................................................................................................20 3. OP-CAP 規格列表 .................................................................................................................21 4. 贴片型产品规格……………………………...………………………...……...……….……………29 5. 引线型产品规格…………………….…….………….….………..……...….….……...…………...60 ● 高分子固液混合铝电解电容器 84 - 105 1. 高分子固液混合电容器与铝电解电容器使用注意事项 ............................................................84 2. 高分子固液混合产品编码说明........……………………….…..…………..........…..……….…....87 3. 贴片型产品规格………………………………………………………………………………………………...88 4. 引线型产品规格…...……………….…………………………...................….........…..….………99 ● 贴片型铝电解电容器 106 - 138 1. 贴片型产品编码说明.............................................................................................................106 2. 产品规格……..………………………………………..……………….……….........…..………...107 ● 铝电解电容器 139 - 271 1. 引线型产品编码说明.............................................................................................................139 2. 引线型产品规格……………………………………………………………………………………………....140 3. 基板自立型产品编码说明…………….…...…….…………………………………………..........188 4. 基板自立型产品规格........………………………….………….……………………………….....189 5. 螺栓型产品编码说明............................................................................................................240 6. 螺栓型产品规格………...…………………………….…………………………………………...241 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 1 內容 产品指南 产品指南 产品体系图 * 可依据产品性能需求供货 2 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 內容 产品指南 产品指南 * 可依据产品性能需求供货 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 3 內容 产品指南 产品指南 * 可依据产品性能需求供货 4 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 內容 产品指南 产品系列一览表 系列名 工作上限温度与寿命时间 额定电压范围(VDC) 额定静电容量范围(µF/微法拉) 页数 OCV 一般用途 特长／用途 105℃、2,000 小时 2.5 ~ 35 6.8 ~ 1,500 29 OVK 长寿命品 105℃、5,000 小时 2.5 ~ 35 10 ~ 1,500 32 105℃、2,000 小时 2.5 ~ 35 22 ~ 2,700 35 OCVZ 制品尺寸较小、极低等效串联电阻(ESR) 贴片型 低等效串联电阻(ESR) 105℃、2,000 小时 2 ~ 16 150 ~ 2,200 38 OCVU 125℃，高温使用 125℃、1,000 ~ 2,000 小时 2.5 ~ 16 180 ~ 1,500 40 OVA 一般用途 105℃、15,000 小时 2.5 ~ 25 10 ~ 1,500 42 OVB 低等效串联电阻(ESR) 105℃、20,000 小时 2.5 ~ 25 12 ~ 2,700 45 OVE 低等效串联电阻(ESR) 105℃、15,000 小时 2.5 ~ 16 33 ~ 2,700 47 OVJ 制品尺寸较小、低等效串联电阻(ESR) 105℃、15,000 小时 2.5 ~ 25 82 ~ 1,200 50 OVG 16 ~ 25V 105℃、15,000 小时 16 ~ 25 10 ~ 1,000 52 OVF 极低等效串联电阻(ESR) 105℃、15,000 小时 2 ~ 10 120 ~ 1,000 54 OVD 制品尺寸较小 105℃、15,000 小时 2.5 ~ 16 100 ~ 560 56 OVS 长寿命品 105℃、20,000 小时 4 ~ 16 39 ~ 560 58 OCR 一般用途 105℃、2,000 小时 2.5 ~ 35 6.8 ~ 1,500 60 105℃、2,000 小时 2.5 ~ 25 47 ~ 3,900 62 105℃、5,000 小时 2.5 ~ 35 22 ~ 2,700 65 105℃、5,000 小时 2.5 ~ 35 68 ~ 820 68 OCRU 125℃，高温使用 125℃、1,000 ~ 2,000 小时 2.5 ~ 20 100 ~ 1,200 70 ORS 一般用途 105℃、15,000 小时 2.5 ~ 35 18 ~ 1,200 72 ORA 低等效串联电阻(ESR) 105℃、15,000 小时 2.5 ~ 16 47 ~ 1,500 74 ORC 低等效串联电阻(ESR)、大容量品 105℃、15,000 小时 2.5 ~ 16 270 ~ 2,700 76 ORG 16 ~ 35V 105℃、15,000 小时 16 ~ 35 56 ~ 2,700 78 ORF 长寿命品、低等效串联电阻(ESR) 105℃、20,000 小时 2 ~ 16 100 ~ 1,600 80 ORB 长寿命品 105℃、20,000 小时 2.5 ~ 6.3 470 ~ 820 82 ORD 长寿命品、制品尺寸较小 105℃、20,000 小时 2.5 ~ 6.3 270 ~ 560 83 OVH OCRZ 制品尺寸较小、极低等效串联电阻(ESR) ORE 低等效串联电阻(ESR)、长寿命品 OCRK 长寿命品 引线型 ● 高分子固液混合铝电解电容器 系列名 贴片型 工作上限温度与寿命时间 额定电压范围(VDC) 额定静电容量范围(µF/微法拉) 页数 HBV 极低等效串联电阻(ESR)、长寿命品 特长／用途 105℃、10,000 小时 16 ~ 80 10 ~ 470 88 HBW 125℃，高温使用 125℃、4,000 小时 16 ~ 80 10 ~ 470 90 HBO 大容量品 125℃、4,000 小时 25 ~ 35 56 ~ 470 92 HBZ 125℃、4,000 小时 25 ~ 35 100 ~ 560 94 135℃、4,000 小时 25 ~ 63 22 ~ 560 95 NEW HUW 大制品尺寸 135℃，高温使用 NEW HUE 145℃，高温使用 145℃、2,000 小时 25 ~ 63 33 ~ 330 97 HUJ 150℃，高温使用 150℃、1,000 小时 25 ~ 35 33 ~ 270 98 HBR 极低等效串联电阻(ESR)、长寿命品 105℃、10,000 小时 16 ~ 80 10 ~ 470 99 HBS 125℃、4,000 小时 16 ~ 80 10 ~ 470 101 135℃、4,000 小时 25 ~ 63 100 ~ 330 103 NEW 引线型 NEW HRW 125℃，高温使用 135℃，高温使用 NEW HRE 145℃，高温使用 145℃、2,000 小时 25 ~ 63 33 ~ 330 104 NEW HRJ 150℃，高温使用 150℃、1,000 小时 25 ~ 63 33 ~ 270 105 ● 贴片型铝电解电容器 系列名 贴片型 工作上限温度与寿命时间 额定电压范围(VDC) 额定静电容量范围(µF/微法拉) 页数 VES 105℃，较小制品尺寸 特长／用途 105℃、1,000 小时 6.3 ~ 50 1 ~ 100 107 VEJ 105℃，一般用途 105℃、2,000 小时 6.3 ~ 450 1 ~ 8,200 108 VEU 105℃，长寿命品 105℃、3,000 ~ 5,000 小时 6.3 ~ 450 1 ~ 1,500 110 VEZ 低等效串联电阻(ESR)、制品尺寸较小 105℃、1,000 小时 6.3 ~ 50 1 ~ 220 112 VEH 低等效串联电阻(ESR) 105℃、2,000 小时 6.3 ~ 50 3.3 ~ 1,000 113 VZH 低等效串联电阻(ESR)、高度信赖性品 105℃、2,000 ~ 5,000 小时 6.3 ~ 100 1 ~ 8,200 115 VZR 低等效串联电阻(ESR)、长寿命品 105℃、7,000 小时 6.3 ~ 50 10 ~ 470 118 VZL 低等效串联电阻(ESR)，大容量品 105℃、2,000 小时 6.3 ~ 50 4.7 ~ 1,500 120 VZS 极低等效串联电阻(ESR)、大容量品 105℃、2,000 小时 6.3 ~ 50 22 ~ 2,200 122 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 5 产品指南 ● 高分子固态铝电解电容器(OP-CAP) 內容 产品指南 产品系列一览表 ● 贴片型铝电解电容器 产品指南 系列名 贴片型 特长／用途 工作上限温度与寿命时间 VZT 低等效串联电阻(ESR)、高度信赖性耐震动品 105℃、2,000 小时 额定电压范围 (VDC) 额定静电容量范围(µF/微法拉) 页数 VZU 低等效串联电阻(ESR)、高度信赖性耐震动品 105℃、3,000 ~ 5,000 小时 VUA 125℃，高温使用 125℃、1,000 ~ 2,000 小时 10 ~ 63 10 ~ 4,700 126 VUP 125℃，高温使用，低等效串联电阻(ESR) 125℃、2,000 ~ 4,000 小时 10 ~ 100 10 ~ 3,300 128 VUX 135℃，高温使用，低等效串联电阻(ESR) VUK VUJ VGB VGN 6.3 ~ 50 10 ~ 2,200 124 6.3 ~ 50 220 ~ 2,200 124 135℃、2,000 小时 10 ~ 50 47 ~ 3,300 130 125℃，高温使用 125℃、3,000 ~ 5,000 小时 10 ~ 63 100 ~ 3,300 132 150℃，高温使用 150℃、1,000 小时 10 ~ 50 33 ~ 3,300 134 无极性品，105℃ 105℃、2,000 小时 6.3 ~ 50 1 ~ 47 136 无极性品，105℃ 105℃、2,000 小时 6.3 ~ 100 22 ~ 3,300 137 ● 铝电解电容器 系列名 引线型 引线小 型品 无极性品 大型制 品 6 特长／用途 工作上限温度与寿命时间 额定电压范围 (VDC) 额定静电容量范围(µF/微法拉) 页数 RGA 105℃，一般用途 105℃、2,000 小时 6.3 ~ 450 2.2 ~ 33,000 140 RJA 广温度范围 105℃、2,000 小时 6.3 ~ 100 2.2 ~ 22,000 142 RUK 125℃，长寿命品 125℃、3,000 ~ 5,000 小时 10 ~ 63 10 ~ 1,000 144 RUZ 125℃，低等效串联电阻(ESR) 125℃、3,000 ~ 5,000 小时 25 ~ 100 220 ~ 6,800 146 RUA 130℃ 130℃、2,000 ~ 3,000 小时 10 ~ 450 4.7 ~ 1,000 148 RXJ 低等效串联电阻(ESR)、长寿命品 105℃、2,000 ~ 5,000 小时 6.3 ~ 100 2.2 ~ 4,700 150 RXK 低等效串联电阻(ESR)、制品尺寸较小、长寿命品 105℃、2,000 ~ 5,000 小时 6.3 ~ 63 12 ~ 10,000 153 RXW 低等效串联电阻(ESR)、高信赖性品 105℃、4,000 ~ 7,000 小时 6.3 ~ 100 2.2 ~ 15,000 157 RZW 低等效串联电阻(ESR)、高信赖性品 105℃、4,000 ~ 10,000 小时 6.3 ~ 63 3.3 ~ 18,000 160 RXC 中高压、高纹波电流 105℃、2,000 ~ 3,000 小时 160 ~ 450 1.5 ~ 330 163 RGL 中高压、高纹波电流、瘦长型 105℃、2,000 小时 400, 420, 450 15 ~ 220 171 RXB 中高压、高纹波电流、长寿命品 105℃、5,000 小时 160 ~ 450 4.7 ~ 330 165 RPL 中高压、高纹波电流、长寿命瘦长型品 105℃、5,000 小时 400, 420, 450 33 ~ 150 173 RXQ 中高压、高纹波电流、长寿命品 105℃、8,000 ~ 10,000 小时 160 ~ 450 6.8 ~ 330 167 RLD 中高压、高纹波电流、长寿命品 105℃、12,000 小时 160 ~ 450 15 ~ 560 169 RQL 中高压、高纹波电流、长寿命瘦长型品 105℃、10,000 小时 400, 420, 450 33 ~ 180 175 RXR 中高压、高纹波电流、缩小品 105℃、2,000 小时 400, 450 22 ~ 220 177 RA 105℃，低漏电流 105℃、1,000 小时 6.3 ~ 100 2.2 ~ 4,700 179 SG 制品高度 7 mm - 105℃，一般用途 105℃、1,000 小时 4 ~ 63 1 ~ 330 181 SA 制品高度 7 mm - 105℃，低漏电流 105℃、1,000 小时 4 ~ 63 1 ~ 100 182 SJA 制品高度 7 mm - 广温度范围 105℃、2,000 小时 4 ~ 63 1 ~ 470 183 SSG 制品高度 5 mm - 105℃，一般用途 105℃、1,000 小时 4 ~ 50 1 ~ 220 184 SXJ 制品高度 5 ~ 7 mm - 低等效串联电阻(ESR) 105℃、1,000 小时 6.3 ~ 35 4.7 ~ 220 185 RNG 105℃，一般用途之无极性品 105℃、2,000 小时 6.3 ~ 250 0.47 ~ 2,200 186 LS 基板自立型 - 一般用途 85℃、3,000 小时 16 ~ 500 56 ~ 68,000 189 LS2 基板自立型 - 过电压防爆阀启动试验 85℃、2,000 小时 200, 250, 400, 450 120 ~ 1,800 200 LSL 基板自立型 - 制品高度 15 mm，105℃ 105℃、2,000 小时 160 ~ 400 39 ~ 390 203 LSG 基板自立型 - 105℃，一般用途 105℃、2,000 小时 16 ~ 500 82 ~ 47,000 206 LSM 基板自立型 - 长寿命品 105℃、3,000 小时 16 ~ 500 56 ~ 22,000 215 LSR 基板自立型 - 长寿命高纹波电流品 105℃、3,000 小时 400, 450 82 ~ 680 223 LSK 基板自立型 - 长寿命品 105℃、5,000 小时 160 ~ 500 39 ~ 1,800 226 LSP 基板自立型 - 长寿命品 105℃、7,000 小时 350, 400, 450 47 ~ 680 232 LHM 基板自立型 - 快速充放电品 105℃、3,000 小时 350, 400, 420, 450 82 ~ 820 236 MEA 螺栓型 - 85℃，一般用途 85℃、2,000 小时 10 ~ 450 270 ~ 820,000 241 MEK 螺栓型 - 85℃，长寿命品 85℃、5,000 小时 350 ~ 525 1,000 ~ 18,000 252 MEQ 螺栓型 - 85℃，长寿命品 85℃、20,000 小时 350, 400, 450 1,000 ~ 18,000 257 MGA 螺栓型 - 105℃，一般用途 105℃、2,000 小时 16 ~ 400 180 ~ 470,000 261 MGK 螺栓型 - 105℃，长寿命品 105℃、5,000 小时 350, 400, 450 1,000 ~ 10,000 267 MKR 螺栓型 - 快速充放电品 85℃、5,000 小时 350, 400, 450 1,000 ~ 18,000 270 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 內容 产品指南 贴片型编带规格 (适用标准JIS C 0806-3) 1. 编带 图 1-2 产品指南 图 1-1 图 1-3 说明：*1：下表中制品尺寸标有” * ”记号者，其编带 厚度(如图1-2标” * ”号处)为0.5 ± 0.1 mm。 * 2 ：16 ~18φ一般品与耐震动品编带寸法相 同。 单位：毫米 型别 高分子固态 ／固液混合品 液态品 φD × L 5 × 4.4 5 × 5.7 / 5.8 6.3 × 4.4 6.3 × 5.8 / 5.9 6.3 × 6.4 / 7.0 6.3 × 7.7 6.3 × 9.5 *1 8 × 6.7 8 × 7.7 / 10 8 × 12 *1 10 × 7.7 10 × 9.9 / 10 10 × 12.5 / 12.6 *1 10 × 16.5 *1 3 × 5.3 4 × 4.5 / 5.3 4 × 5.7 / 5.8 5 × 4.5 / 5.3 5 × 5.7 / 5.8 5 × 7.0 6.3 × 4.5 / 5.3 6.3 × 5.7 / 5.8 6.3 × 7.0 / 7.7 6.3 × 8.7 8 × 6.5 8 × 10 8 × 10.5 10 × 7.7 10 × 10 10 × 12.5 *1 10 × 10.5 12.5 × 13.5 12.5 × 16 12.5 × 13.5 12.5 × 16 16 × 16.5 16 × 21.5 18 × 16.5 18 × 21.5 寸法公差 A B F 5.7 5.7 5.5 7.0 7.0 P 12 8.7 11.5 7.5 16 12 11.5 16 8.7 10.7 10.7 3.5 3.5 4.7 7.5 8 4.7 5.5 5.7 5.7 12 7.0 8.7 9.4 7.0 7.5 8.7 9.4 11.5 10.7 10.7 11.4 11.4 13.4 13.4 13.7 13.7 17.5 17.5 19.5 19.5 ± 0.2 ± 0.2 14.2 16 24 28 20.2 32 ± 0.1 ± 0.1 T2 4.8 6.2 4.8 6.2 7.2 / 7.6 8.3 9.8 6.8 9.2 12.5 8.7 11.0 13.0 17.5 5.8 4.8 / 5.8 6.2 4.8 / 5.8 6.2 7.6 4.8 / 5.8 6.2 7.6 / 8.3 9.3 7.4 11.0 11.4 8.7 11.0 13.0 11.4 14.5 17.0 15.0 17.5 17.0 / 17.5 22.2 17.5 23.0 ± 0.2 W S0 图号 适用耐震动品 --- 1-2 --- 12.0 16.0 24.0 16.0 24.0 1-1 12.0 --16.0 --1-2 V 24.0 --- 32.0 28.4 1-3 44.0 40.4 ± 0.3 ± 0.1 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) V ----V V V *2 7 內容 产品指南 贴片型编带规格 2. 卷轴包装 图 2-2 产品指南 图 2-1 拉出方向 单位：毫米 制品尺寸 3 ~ 5φ 5φ×7L, 6.3φ, 8φ×6.5 ~ 7.0L W1 14 18 6.3φ×9.5L 8φ×7.7 ~ 12L, 10φ 12.5φ 16 ~ 18φ 26 34 46 3. 包装规格表 编带卷轴 H 图 3-1 W L 单位：毫米 制品尺寸 3 ~ 5φ H 210 W, L 图 3-2 5φ×7L, 6.3φ, 8φ×6.5 ~ 6.7 L 250 6.3φ×9.5L 8φ×7.7 ~ 12L 330 10 ~ 12.5φ 16 ~ 18φ 330 425 395 盘式包装 320 尺寸与包装数量 230 制品尺寸 单位：毫米 H H1 数量／盘 数量／盒 12.5φ×13.5L 21 18.5 120 600 12.5φ×16L 21 18.5 120 600 80 400 80 400 60 300 60 300 16φ×16.5L 16φ×21.5L W1 284 18φ×16.5L 18φ×21.5L 8 H H1 W1 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 28 24.0 內容 产品指南 引线型高分子电容器(OP-CAP)编带规格 (适用标准 JIS C 0806-2) 图2 产品指南 图1 单位：毫米 加工别 SA φD 公差值 5 6.3 8 8 记号 L 8 5.5 ~ 6.5 8 11 6.5 ~ 8 ≧ 11.5*1 + 1.0 / +1.5*1 φd 0.5 0.45 0.6 0.5 0.6 0.6 ± 0.05 F 2.5 2.5 3.5 3.5 +0.8/-0.2 H 18.5 ± 0.75 P 12.7 ± 1.0 P0 12.7 ± 0.2 P1 5.1 5.1 4.6 4.6 ± 0.5 P2 6.35 ± 1.0 18.0 W ± 0.5 最小值 W0 10.0 12.0 10.0 12.0 W1 9.0 ± 0.5 W2 1.5 最大值 A 11.0 最大值 φD0 4.0 ± 0.2 ∆H 0 ± 1.0 t 0.7 ± 0.2 适用图号 1 2 说明：1. 8 ~ 10φ 制品其 L 寸法之公差：16L 为+1.5 mm、20L 为+2.0 mm。 2. 若 5 ~ 8φ制品需求贴带脚距 (F) 5.0 mm，或其它贴带寸法之需求，请于下单前与我们连系。 公差值 10 ≧ 10*1 0.6 5.0 18.5 12.7 12.7 3.85 6.35 18.0 12.0 9.0 1.5 11.0 4.0 0 0.7 2 + 1.0 / +1.5*1 ± 0.05 +0.8/-0.2 ± 0.75 ± 1.0 ± 0.2 ± 0.7 ± 1.3 ± 0.5 最小值 ± 0.5 最大值 最大值 ± 0.2 ± 1.0 ± 0.2 包装型式与数量 图3 折迭式包装盒 包装数量 φD (毫米) 数量 5 2,000 6.3 2,000 8 1,000 单位：个／盒 10 500 注：电容器是以正极引线为导向，亦可依客户要求以负极引线为导向。 引线型高分子电容器(OP-CAP)引脚加工规格 单位：毫米 加工别 引线切断 (5φ ~ 10φ) 代码 型 式 寸 法 φD × L φd F H 5φ 0.5 2.0 5.0 6.3 × 5.5 ~ 6.5 0.45 CC 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 6.3 × 8 0.6 6.3 × 11 0.5 2.5 8φ 0.6 3.5 10φ 0.6 5.0 5.0 4.5 9 內容 产品指南 引线型编带规格 (适用标准 JIS C 0806-2) 图2 图3 图4 产品指南 图1 加工别 TA*1 L 记号 φD 3 φd 0.4 F H H0 P P0 P1 P2 W W0 W1 W2 A φD0 ∆H t 适用图号 4*3 5*2 5 6.3 0.45 8 5 7~9 6.3 8 0.5 5 ≧11 6.3 8 0.6 3 0.4 4*3 5*2 5 5.0 17.5 18.5 20.0 16.0 12.7 12.7 3.85 6.35 18.0 6.0 10.0 9.0 1.5 11.0 4.0 0 0.7 1 单位：毫米 SP SA 12.0 2 7~9 ≧7 6.3 8 5*4 6.3*4 8 0.45 0.5 2.5 3.5 17.5 --12.7 12.7 5.1 4.6 6.35 18.0 10.0 9.0 1.5 11.0 4.0 0 0.7 3 3 2 3 11.5 ~ 20 8 公差值 0.6 ±0.05 3.5 +0.8/-0.2 18.5 ±0.75 ±0.5 ±1.0 ±0.2 4.6 ±0.5 ±1.0 ±0.5 12.0 最小值 ±0.5 最大值 最大值 ±0.2 ±1.0 ±0.2 10 12.7 12.7 3.85 6.35 3 9 ~ 25 12.5 12.5 0.6 5.0 18.5 --25.4 15.0 12.7 15.0*5 3.85 5.0 6.35 7.5 18.0 12.0 9.0 1.5 11.0 4.0 0 0.7 4 3 公差值 ±0.05 +0.8/-0.2 ±0.75 --±1.0 ±0.2 / ±0.3(*5) ±0.7 ±1.3 ±0.5 最小值 ±0.5 最大值 最大值 ±0.2 ±1.0 ±0.2 说明：*1: “ TA ”加工之寸法公差与“ SA ”相同。 *2: 制品尺寸 3 ~ 8φ×5L 之 W0 寸法最小亦可为 10.0 mm。 *3: 4φ×7L 之加工寸法与 4φ 相同。 *4: “ SA ”加工：5 ~ 6.3φ×11 ~ 15L 之 H 寸法为 18.5 mm。 *5: “ SP ”加工之 P0 寸法公差为±0.3 mm；如有其它贴带型式与寸法之需求，请与我们连系。 包装型式与数量 图5 折迭式包装盒 包装数量 φD (mm) 数量 3 3,000 4 2,500 5 2,000 6.3 2,000 8 1,000 单位：个／盒 10 12.5 500 300 注：电容器是以正极引线为导向，亦可依客户要求以负极引线为导向。 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 內容 产品指南 引线型引脚加工规格 单位：毫米 引线扩大 成型后切断 (4φ~ 8φ) 代码 FC 引线切断 (3φ~ 25φ) CC 引线扩大成型扭结 后切断 (4φ~ 8φ) SF 型 式 寸 φD × L 3×5 4×5 5×5 6.3 ~ 8 × 5 4×7 5 × 7~11 6.3 × 7 ~ 15 8×7~9 8 × 11.5 ~ 50 10 12.5 16 18 22 25 φD × L φd 4~8×5 0.45 4×7 0.45 5 × 7 ~ 11 6.3 × 7 ~ 15 0.5 法 φd 0.4 F 1.0 1.5 2.0 2.5 1.5 2.0 2.5 3.5 3.5 5.0 5.0 7.5 7.5 10.0 12.5 0.45 0.5 0.6 0.8 0.8 1.0 1.0 H1 H2 H3 5.0 2.8 2.5 F' H 5.0 5.0 --- 4.5 F P E 1.1 5.0 8×7~9 1.1 8 × 11.5 ~50 10 产品指南 加工别 0.6 12.5 引线扭结切断 (10φ~ 25φ) 引线折弯后切断 (5φ~ 25φ) SC BC 16 0.8 18 0.8 22 1.0 10.0 1.3 25 1.0 12.5 1.3 4.5 2.5 φD × L φd F ± 0.5 5 × 11 0.5 2.0 6.3 × 11 ~ 15 0.5 8 × 11.5 ~ 50 10 SD 7.5 1.2 7.5 2.5 *E 最大 --- 3.5 0.6 12.5 负极引线折弯 (10φ~ 25φ) --- 5.0 2.3 5.0 2.3 16 0.8 7.5 18 0.8 7.5 22 1.0 10.0 2.7 25 1.0 12.5 “ *E ”寸法仅适用于 SD 切脚 “ BU ”：引线折弯切断方向不同于 BC 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 11 內容 产品指南 包装规格 最小包装数量 1. 引线型 产品指南 制品尺寸 单位：颗／个 编带 长脚 内盒 外箱 3φ 3,000 30,000 4φ 2,500 25,000 5 φ× 5 ~ 7L 2,000 20,000 5 φ× 11L 2,000 20,000 每袋 切脚 外箱 每袋 外箱 60,000 50,000 1,000 40,000 80,000 80,000 1,000 56,000 30,000 6.3 φ× 5 ~ 7L 40,000 30,000 1,000 20,000 1,000 24,000 15,000 500 12,000 8 φ× 5 ~ 9L 15,000 1,000 16,000 8 φ× 11.5L 12,000 1,000 16,000 10,000 800 12,800 6.3 φ× 11L 2,000 20,000 1,000 6.3 φ× 15L 8 φ× 15L 8 φ× 20L 1,000 1,000 10,000 40,000 8,000 500 8,000 8 φ× 25 ~ 30L 500 6,000 500 8,000 8 φ× 35 ~ 50L 250 2,500 250 1,000 12,000 10 φ× 9L 10 φ× 12.5L 10 φ× 16L 8,000 500 5,000 10 φ× 20L 4,000 12,000 500 8,000 7,000 500 10 φ× 25L 8,000 6,000 400 6,400 6,000 300 4,800 10 φ× 30 ~ 40L 500* 5,000* 400 4,000 250 4,000 10 φ× 45 ~ 50L 250 2,500 200 3,000 200 3,200 3,000 200 3,200 300 3,000 250 2,500 150 2,400 2,000 150 2,400 150 1,500 100 2,000 100 1,600 150 1,800 100 1,600 1,200 100 1,600 1,200 75 1,200 1,200 12.5 φ× 16 ~ 25L 12.5 φ× 30 ~ 35L 12.5 φ× 40L 12.5 φ× 45 ~ 50L 16 φ× 16 ~ 25L 16 φ× 31.5L 16 φ× 35.5L --- --- 16 φ× 40L 100 1,000 75 1,000 50 800 1,800 100 1,600 18 φ× 20 ~ 25L 1,200 100 1,600 18 φ× 31.5L 1,200 75 1,200 800 75 1,200 800 50 800 50 400 16 φ× 45 ~ 50L 18 φ× 16L 18 φ× 35.5L 150 --- --- 100 18 φ× 40L 18 φ× 45 ~ 50L 50 600 22 φ 50 500 25 300 25 250 25 φ× 40L --- --- 25 φ× 45 ~ 50L --- 400 注：1. 制品尺寸10φ×35 ~ 40L，其编带品数量为每盒250颗、每外箱为2,500颗。 2. 详细请参阅产品规格书内容。 2. 引线型高分子固态铝电解电容器 制品尺寸 5φ 长脚 内盒 外箱 2,000 20,000 6.3φ 2,000 20,000 8φ 1,000 10,000 500 5,000 10φ×10L 10φ×12L 12 单位：颗／个 编带 每袋 切脚 外箱 每袋 20,000 1,000 20,000 1,000 12,000 500 外箱 24,000 10,000 8,000 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 20,000 16,000 500 8,000 內容 产品指南 包装规格 最小包装数量 3. 贴片型 单位：颗／个 数量／盒 数量／卷 3φ 2,000 20,000 4φ 2,000 20,000 5φ 1,000 10,000 6.3φ×4.4* ~ 4.5L 1,500 15,000 6.3φ×5.3 ~ 7.7L 1,000 10,000 6.3φ×8.7L 800 8,000 6.3φ×9.5L* 500 5,000 8φ×6.5 / 6.7* ~ 7.7L* 1,000 10,000 8φ× 10L 500 5,000 8φ×12L* 400 4,000 10φ×7.7 ~ 10L 500 5,000 10φ×12.5 / 12.6L* 400 4,000 10φ×16.5L* 300 3,000 200 1,600 产品指南 制品尺寸 12.5φ×13.5L 12.5φ×16L 16φ×16.5L 16φ×21.5L 100 800 18φ×16.5L 150 1,200 18φ×21.5L 100 800 注：制品尺寸标有“ * ”记号者为仅适用 OP-CAP 4. 基板自立型 单位：颗／个 制品尺寸 φ径 内盒 长度 15 ~ 25 30 20 110 35 ~ 40 100 15 ~ 25 30 90 35 ~ 40 45 ~ 60 25 80 长度 15 ~ 25 480 30 400 35 35 ~ 60 320 65 ~ 80 240 1,080 85 ~ 100 160 900 20 ~ 25 150 720 30 ~ 50 640 40 55 ~ 70 650 95 ~ 100 520 70 45 ~ 60 520 15 ~ 25 600 50 40 800 30 30 外箱 1,100 75 ~ 90 65 内盒 1,320 780 35 ~ 40 45 75 ~ 90 30 120 90 60 20 25 80 75 50 500 400 45 ~ 60 45 65 5. 螺栓型 φ径 15 ~ 25 35 ~ 40 30 外箱 880 45 ~ 50 22 制品尺寸 360 270 单位：颗／个 制品φ径 数量／盒 35 100 51 36 63.5 25 76.2 16 89 9 注：基板自立型与螺栓型可依据需求包装型式提供。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 13 內容 产品指南 产品指南 基板自立型端子型式 PCB 引脚位置，从组件插入侧视之。 每一种端子型式都有适用制品尺寸之限制，如有其它端子型式图未列出，请与我们连系。 适用制品尺寸：20φ ~ 40φ 标准品 5 支端子 端子型式编码：- - 单位：毫米 适用制品尺寸：35φ ~ 40φ 端子型式编码：L5 3 支端子 适用制品尺寸：20φ ~ 40φ 端子型式编码：L3 耐震动型 适用制品尺寸：30φ ~ 40φ 端子型式编码：T2 4 支端子 适用制品尺寸：35φ ~ 40φ 端子型式编码：L4 横置安装 适用制品尺寸：20φ ~ 35φ 端子型式编码：H2 横置安装 适用制品尺寸：20φ ~ 35φ 端子型式编码：G2 注：横置安装20 ~ 22φ之端子间距(标记” 10* ”处)为8 mm。 14 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 內容 产品指南 贴片型回流焊接条件 ● 焊盘型式与适用制品尺寸 G 焊盘尺寸 Y 3φ 0.8 2.2 4φ 1.0 2.6 5φ 1.4 3.0 6.3φ 1.9 8×6.5 2.1 X 制品尺寸 Dφ 8 G 焊盘尺寸 Y X 3.0 3.5 2.5 2.5 10 4.0 4.0 12.5 4.0 6.0 3.5 16 6.0 7.0 4.0 18 6.0 8.0 1.6 3.2 ● 焊接方法之适用性 焊接方法 可行性 回流焊 铬铁 波峰焊 可行 可行 不可行 (1) 方法如下 回流焊： 于焊接时请遵循使用之温度条件。如 使用较高之温度时，请量测并告知电 容温度及回流焊条件。 ● 无铅回流焊使用条件 制品尺寸较大其上升的温度较缓慢。 并非得依制品尺寸别调整回流焊锡 炉的温度，例如： φ4 与 φ10 制品 皆会安装于 PCB 过锡炉。 (2) 焊锡注意事项 1. 回流焊接温度的相关因素： * 制品尺寸：制品尺寸较大其温度 上升较缓慢。 * 制品安装位置：PCB 中心的温度 较 PCB 边缘温度低 * PCB 尺寸：PCB 尺寸或者厚度较 厚上升的温较慢 ● 测试条件 制品别 额定电压(V) 4 ~ 50 制品尺寸(φ) 4 ~ 6.3φ 3* ~ 6.3 × 4.5L 温度 (T1 ~ T2, ℃) 预热 时间(t1) (最大，秒) 温度 (T3，℃) 持续时间 时间(t2) 最高温度 (最大，秒) 温度 (T4，℃) 4 ~ 50 ≧ 63 4 ~ 100 ≧ 160 --- --- 4 ~ 6.3 8 ~ 18 ≧ 12.5 --- --- 150 ~ 200 150 ~ 180 180 120 150 ~ 180 120 100 230 217 230 217 217 230 217 217 230 200 217 230 t2c t2b t2c t2b t2b t2c t2b t2b t2c t2a t2b t2c 30 90 60 60 60 40 40 70 60 70 50 40 240 250 260 250 1 2 250 时间(t3，秒) 回流次数 高分子固态电 高分子固液混 容器 合电容器 非固态电容器 260* 250 250 5 1 5 ≦2 2 2. 反复回流焊 * 如果可以，避免回流焊 2 次。 * 如果反复回流是不可避免的，请 量测并告知第一次与第二次的回 流温度，以及回流焊之时间。 * 请勿 3 次回流焊。 3. 以铬铁焊锡时请依循下列条件作 业： * 铬铁最高温度：350 ± 5℃ * 焊接时间：3 +1 / -0 秒 260 5 1 * 3φ 制品(制品尺寸带有” * ”号标记处)其最高温度(T4)为 250℃。 * 如使用条件较上表所列为高时，请与我们连系。 * 在执行第 2 次回流焊时，请确认电容器之温度已冷却至 5 ~ 35℃。 * 如回流焊条件依循 IPC / JEDEC(J-STD-020)，请与我们连系。 ● OP-CAP 回流焊注意事项 回流焊会降低制品额定静电容量，应确认回流焊条件是否满足建议回流焊之规范。 虽然实际的回流焊条件变更仍依据回各项回流焊焊接方法，请注意制品铝壳底部之最高温度及电极端子不可超过最高温度。 请特别注意：OP-CAP 制品在回流焊加热过程之温度应提高至 200℃以上。 若回流焊条件(温度或持续时间)大于上表所列，则 OP-CAP 制品会受损：制品静电容量降低约 50%、漏电流变大(上升至数毫安/mA)，以及损坏 电容器外部。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 15 产品指南 单位：毫米 制品尺寸 Dφ×L 內容 产品指南 贴片型耐震动条件 适用贴片型φ8 ~ φ18之车载应用(端子型式码：V) 寸法图 产品指南 φD = 8 mm φD ≧10 mm 制品各项寸法 单位：毫米 φD L ± 1.0 A B C W a b P ± 0.2 8 10.5 ± 0.5 8.5 8.9 9.9 0.7 ~ 1.1 0.3 0.5 3.1 10 10.5 ± 0.5 10.5 10.9 11.9 0.7 ~ 1.3 0.3 0.5 4.7 12.5 13.5 13.0 13.5 14.5 4.4 12.5 16.5 13.0 13.5 14.5 4.4 16 16.5 16.5 17.0 18.2 18 16.5 18.5 19.0 20.2 1.1 ~ 1.4 0.4 1.0 6.4 6.4 焊盘型式与尺寸(耐震动品) 单位：毫米 焊盘尺寸 制品尺寸 φD G Y X S T 8 3.0 4.3 3.0 1.1 2.2 2.4 10 4.0 4.7 3.0 1.2 12.5 3.5 6.0 6.0 3.0 5.0 16 5.0 8.0 7.5 3.0 5.0 18φ×16.5L 5.0 8.5 6.3 --- --- 当使用大型贴片电容器时，请尽可能将焊盘尺寸设计较建议尺寸大些，以提高电 容器之耐震动性及避免从 PCB 上脱落。上图斜线区域标示“ O “为可选性的，如欲 知细节，请与我们连系。 停止生产系列 下表所列系列已不再供货，请依据下表建议系列变更使用： 型别 原系列 VE2, VE3,VEA, VE, VSS VGA, VEL, VEC, 贴片型 105℃大额定静电容量范围 VEJ 105℃长寿命品 VZH VLV 低等效串联电阻(ESR)，高度信赖性耐震动品 VZH VLW 125℃高温使用、耐震动品 VUA VEB 无极性品 VGB REA / SEA 一般用途 RGA / SG RLA / SLA 低漏电流 5L, 85℃ RA / SA RXZ 卧式引线型 16 推荐替代系列 VE VEK SS, SSL 直立式 引線型 特长／用途 大额定静电容量范围 SSG 极低阻抗值品(适用主板 M/B) RXH 极低阻抗值、高信赖性品(适用主板 M/B) RZD 极低阻抗值品 RXF 可承受高纹波电流之长寿命品 RXY 低阻抗值品 RZY 高信赖性品 RZF 高信赖性、长寿命品 RN, SN, SSN 无极性品 TEA 一般用途 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) ORS / ORA RXQ RZW RNG 內容 高分子固态铝电解电容器 高分子固态铝电解电容器使用注意事项 高分子固态铝电解电容器(OP-CAP)为使用高导电性电解材质之具特殊结构的固态电容器，具有几个优于非固态铝质电容器，如： 紧缩制品尺寸、宽广的工作温度范围、可承受高纹波电流，及低 ESR 值。但有一个缺点：低工作电压。过去几年来，立隆持续开 发一系列的 OP-CAP。于使用 OP-CAP 系列制品时，为获得最好的产品性能与稳定质量，请参阅下列指引说明。 (1) 极性 OP-CAP 为一种具有正极与负极的固态铝电解质电解电 容器安装时极性必须正确。使用于反向极性之电路，将 导致短路状况之结果发生，此致电容器损坏甚至于爆 炸。此外，此状况会影响电容器功能。 (2)工作电压 施加之直流电压不可超出电容器的额定电压值(rated voltage)。施加高于电容器的额定电压值，将使电容器发 热而导致泄漏电流值变大、电容器介电质／绝缘功能下 降而影响其性能。电容器可承受如直流瞬变与交流峰值 纹波低于工作电压之短时间瞬态电压。注意：直流电压 与峰值纹波电压值之总合不可大于额定电压值。 (3) 纹波电流 一个电容器的主要功能为除去通过电容器之纹波电流值 (交流之均方根值)。但，施加之纹波电流值高于额定纹 波电流值，则制品容量会下降、致使电容器内部发热及 缩短制品使用寿命。在极端的情况下，内部过度高温将 致内部损坏而导致铝壳防爆阀开启。总体而言，很重要 的是：电解电容器必须使用在容许的纹波电流值范围 内。 (4) 工作温度 电容器应使用在被允许的工作温度范围内。若电容器使 用在高于最大额定温度时将致电容器寿命减短。室温下 使用电容器可延长其寿命时间。 (5) 泄漏电流 当施加直流电压值予电容器时，泄漏电流会流经电容 器。泄漏电流值将因室温的改变、施加之直流电压值及 时间而有所不同。过电压时，湿度、热应力，尤其是焊 接制程将使泄漏电流增加。初始泄漏电流值通常较高， 且不能减少直到施加电压一段时间后。建议持续施加电 压直到符合规格值水平。 (6) 充电与放电 OP-CAP 不适合使用在频繁重复充放电的电路中。如此 使用将因过热致电容器容值下降或损坏。因此，若瞬间 电流可能大于 10 安培(A)时，建议设计一保护电路。 (7) 使用注意 OP-CAP 不可使用／曝露在： (a) 流体物质包括水、盐雾、油、油烟、高湿度或凝结的 气候等； (b) 环境条件包含有害气体／烟雾，如：硫化氢 (hydrogen sulfide)、亚硫酸(sulfurous acid)、亚硝酸 (nitrous acid)、氯(chlorine)或溴气(bromine gas)、氨 (ammonia)等； (c) 曝露在臭氧(Ozone)、紫外线(ultraviolet rays)和辐射 (radiation)； (d) 超出规格之剧烈震动或撞击 (8) 电路设计考虑 (a) 在安装 OP-CAP 前，无论是应用、操作或安装电容 器均须符合目录中所规定之使用条件。若使用条件超 出目录规定，请与立隆连系。 (b) 在印刷电路板上(PCB)，不可将发热零件安装在与 OP-CAP 很接近的地方，此将使电容器提早失效，为 改善其可靠度建议加一冷却系统。 (c) OP-CAP 的电气特性与性能，将因供给电压、纹波电 流值、纹波频率与工作温度的改变而受影响。因此， 上列电气特性参数不可大于目录上之规定值。 (d) 为增加总容量值以期达到承受更高之纹波电流，可将 OP-CAP 并联之。但此设计将致因为每一个电容器有 不同阻抗值，而使通过电容器的电流直不平均。 (e) 如要串接 2 个或更多之电容器，每个电容器上之电压 可能会有所不同且可能未达额定值。每个电容器应需 并联一电阻以达到与施加之电压相匹配。 (f) 当电容器要使用于高频开关电路或急速充放电的电路 时，请与立隆连系。 (g) 电容器外披覆之材质并不保证具有绝佳的绝缘性，勿 以电容器标准设计之外覆套管视为其具有绝佳的绝缘 性。当有应用于特殊绝缘性之需求，请与立隆连系。 (h) 已焊接在电路板上之电容器，不建议倾置或扭转电容 器本体。 2. 组装电容器注意事项 (1) 安装 (a) OP-CAP 如已安装且为可产生动力的 PCB 上，不建 议再被使用于其它电路。 (b) 在 OP-CAP 的正负极端子间会有静电产生，建议在 使用前请以 1k Ω(欧姆)之电阻放电之。 (c) OP-CAP 长时间放置后会使其氧化皮膜劣化。如施加 电压可能会损坏电容器且导致泄漏电流值变大。当解 电容长时间放置须执行电压补偿处理。 电压补偿： 施加直流(DC)额定电压并串接 1 个 1k Ω(欧姆)电阻于 电容器上 1 小时，然后通过 1k Ω(欧姆)的电阻放电。 若电容器已组装在电路板上，使用一稳压器逐步输入 额定电 。在使用前请以 1k Ω(欧姆)之电阻放电之。 (d) 安装前请确认制品额定电压值 (e) 安装前请确认制品极性 (f) 勿将电容器摔落至地面或硬物上 (g) 安装时勿损坏电容器 (h) 电容器安装时需注意，电路板之孔距与制品引线距离 是否符合。 (i) 在自动插件制程与零件检查时，电容器应避免过大外 力夹压与震动。 (2) 焊接 (a) 请确认焊接条件，尤其是温度与时间要符合立隆规格 范围内。电容器在进行波峰焊时，预热温度为 150℃ ／120 秒，其浸入温度为 260 ± 5℃／10 ± 1 秒。不 可将电容器本体浸入熔化的焊料中，如果这些条件都 违返，则电容器寿命将产生负面影响。 (b) 将电容器贮放在高湿度条件下，会影响引线与端子的 焊接能力。 (接下页) 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 17 OP-CAP 1. 电路设计指引 內容 高分子固态铝电解电容器 OP-CAP (c) 回流焊接仅适用于贴片型制品。温度与作业时间不可 超出规定，且需持续在规格内。若温度与作业时间会 超出规定，请在使用前与立隆连系。 (d) OP-CAP 无法承受超过 2 次以上之回流焊接过程，如 果多次回流焊是不可避免的，请与立隆连系。 (e) 在焊接后的电路板上，有不适当的外力施加于电容器 本体或其引线，会损坏 OP-CAP 内部结构，导致短 路、高泄漏电流发生。焊接后不可折曲或扭转电容器 本体。建议参照下列图(i)。 (i) 焊接正确 (ii) 电路板孔距与制品引线距离不同。 (iii) 焊接后引线弯折。 (iv) 焊接后电容器本体没直立紧贴电路板。 ○ (i) (2) 制品电气特性：容值、损失角正切、泄漏电流及其它列 于规格书之规定项目。 若制品外观或特性已不符合制品规范或失效，立隆建议改 用其它制品。 4. 贮存 (1) 铝电解电容器适合放置于温度为 5℃ ~ 35℃且湿度在 75%以下之室内。如置放于高温或高湿之环境则有损于 电容器。 (2) 电容器不可置放于潮湿的环境，如：水、盐水、油烟或 油。 (3) 电容器不可贮存或曝露在有害气体中，如：硫化氢 (hydrogen sulfide)、亚硫酸(sulfurous acid)、亚硝酸 (nitrous acid)、氯(chlorine)、铵(ammonium)等，亦不可 在酸性(acidic)或碱性(alkaline)溶液中。 (4) 电容器不可曝露在臭氧(ozone)、紫外线(ultraviolet rays) 或辐射(radiation)之环境中。 (5) 未使用前不可将包装袋开启。为使电容器能在下次使用 时能仍保有良好的焊接性，未使用之电容器请可能快的 妥善保存。OP-CAP 之贮存期限如下所示： 系列名 ╳ (ii) 未开封前 开封后 OCV, OCVZ, OCVU, OVH, OVK, OVA, OVE, OVG, OVS, 出货日起算一年内 开封后 30 天内 OVF, OVD, OVB, OVJ OCR, OCRZ, OCRK, OCRU, ORE, ORS, ORA, ORG, 出货日起算一年内 开封后 7 天内 ORC, ORF, ORB, ORD ※ 本产品不适用 JEDEC J-STD-020 (Rev. C)之规范 5. 制品寿命时间推算 计算式 (1) L = ╳ (iii) ╳ (iv) (3) 焊锡后之电路板清洗 (a) 请勿使用下列化学品清洗： 溶剂含卤离子(halogen ions)、碱性溶剂(Alkaline solvent)、二甲苯(Xylene)、丙酮(Acetone)、萜烯 (Terpene)、石油系溶剂(petro-based solvent)。 (b) 建议清洗条件： 脂肪醇(Fatty-alcohol) – 助焊剂清洗剂(Pine Alpha ST-100S、Clean Through 750H)、异丙醇 [IPA(Isoproply Alcohol) ]是最可被接受的清洗剂。 清洗时的温度不可大于 60℃，清洗剂的助焊剂含量 应被限制在净重(wt) 2 %。清洗过程的总时间(例如： 浸渍、超音波或其它方式)在 5 分钟内(制品高度 5 ~ 7mm 之浸渍时间 3 分钟)。 × 10 应用产品： ● OP-CAP OCV, OCVZ, OVH, OVK, OCVU, OCR, OCRZ, ORE, OCRK, OCRU 例：OCV 105℃ 2,000 小时 L = ×2 应用产品： ● OP-CAP OVA, OVE, OVG, OVS, OVF, OVD, OVB, OVJ, ORS, ORA, ORG, ORC, ORF, ORB, ORD ● 固液混合电容器 ● 铝电解电容器 例：OVA 105℃ 15,000 小时 95℃ ≧ 6,324 小时 95℃ ≧ 30,000 小时 85℃ ≧ 20,000 小时 85℃ ≧ 60,000 小时 75℃ ≧ 63,245 小时 65℃ ≧ 200,000 小时 (最长寿命时间 15 年) 75℃ ≧ 120,000 小时 65℃ ≧ 240,000 小时 (最长寿命时间 15 年) 计算式 (1) Lr: 推估寿命制品时间(小时) L0: 于最大工作温度与供给直流电压之寿命保证时间(小时) T0: 额定最大工作温度(℃) Tr: 实际环境温度(℃) 3. 维护检查 对 OP-CAP 定期检核是必要的，尤以使用电子设备。需确 认下列所列项目： (1) 外观：隆起、防爆阀开启、液漏或其它。 (接下页) 18 计算试 (2) 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 计算式 (2) Lr: 推估寿命制品时间(小时) L0: 于最大工作温度与供给直流电压含纹波电流之寿命保 证时间(小时) * 如为 OP-CAP 制品不含纹波电流 T0 max: 于最大工作温度(℃)且供给额定纹波电流时之中心 温度 Tr max: 实际环境温度(℃)供给之纹波电流值之中心温度 7. 环境政策 立隆已通过 IECQ QC 080000 认证核可。镉(Cadmium / Cd)、铅(Lead / Pb)、汞(Mercury / Hg)、六价铬 (Hexavalent Chromium / Cr+6)、多溴联苯(PBB)、多溴二苯 醚(PBDE)、邻苯二甲酸二(2-乙基己基)酯(DEHP)、邻苯二 甲酸苯丁酯(BBP)、邻苯二甲酸二丁酯(DBP)、邻苯二甲酸 二异丁酯(DIBP)等物质从未使用于电容器。若您需要“无卤 (Halogen-free)”产品，请与我们连系。 请注意下列说明： (1) 最长寿命时间约15年 (2) 施加之纹波电流值应较目录所列之纹波值小或相等 8. AEC-Q200 政策 汽车电子协会(AEC)为取信于汽车电子业，已建立各种电子 组件的认证与可靠性标准。AEC-Q200 标准是如电容器、 电感器等被动组件所专用，且在国内被广泛采用同如国际 间。立隆提供之产品设计及服务可满足客户产品需求，包 括符合 AEC-Q200 之可靠度试验。立隆电容器可为符合 AEC-Q200 之要作出专业设计。 6. 废弃 当需要弃置铝质电解容器，请连系当地电子废弃物处理专 业人员。 欲知更多详情，请参阅下列行业标准： IEC 60384-4 - Fixed capacitors for use in electronic equipment – Part 4: Sectional specification – Fixed aluminum electrolytic capacitors with solid (MnO2) and nonsolid electrolyte (Edition 5.0, 2016-08) JEITA RCR-2367D - Safety application guide for fixed aluminum electrolytic capacitors for use in electronic equipment (Established in March 1995, Revised in October 2017) 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 19 OP-CAP 內容 高分子固态铝电解电容器 內容 高分子固态铝电解电容器 高分子固态产品编码说明 产品编码说明 82微法拉 ± 20% 16V 编带 OCV 820 M 1C TR - 0807 □□□ □□□ □ □□ □□ □ □□□□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 制品尺寸 制品引线与 铝壳种类 补充码 系列 OP-CAP 无铅引线与 镀膜铝壳 OCV系列 额定静电容量 额定静电容量 额定电压 容许误差值 8φ×6.7L 包装型式 端子型式 □ ① 系列：系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。当系列名是4个文字时，请依下列 说明标示：OCVZ → OVZ、OCVU → OVU ② 额定静电容量：额定静电容量是以单位为”微法拉”(µF/微法拉)的3个数字表示。前面2个数字为代表容量值，第3个数字 代表为10的次方数。“R”代表额定静电容量为10微法拉(µF/微法拉)以下之小数点。 例： 额定静电容量 6.8 10 47 100 470 1,000 2,200 产品编码 6R8 100 470 101 471 102 222 ③ 额定静电容量容许误差值： K = -10% ~ +10% M = -20% ~ +20% V = -10% ~ +20% ④ 额定电压：额定电压单位为V (伏特)，以2个文字表示： 额定电压(V) 编码 2 0D 2.5 0E 4 0G 6.3 0J 10 1A 16 1C 20 1D 25 1E 35 1V ⑤ 包装型式： 贴片型 TR = 编带卷轴包装 TT = 塑料编带卷轴包装 引线型 BK = 未成型 SA = 引线直立编带 CC = 引线切断 ⑥ 端子型式 / 胶盖型式： - = 透气胶盖 F = 平面胶盖 注意：OCRZ、ORE、OCRK、ORC、ORG、ORF、ORB、ORD 等系列，制品尺寸为：5φ、6.3φ × 5.5 ~ 8L、 8φx8L，其标准设计为平面式胶盖，以“ - “标示之。 贴片型 - = 标准设计(无辅助端子) 引线型 ⑦ 制品尺寸：前面2个数子表示制品直径，后面2个数字表示制品长度，单位为毫米(mm)。 贴片型 φD×L 5 × 4.4 编码 0504 5 × 5.7 5 × 5.8 0506 0604 6.3 × 5.8 6.3 × 5.9 0606 φD×L 8 × 7.7 8 × 10 8 × 12 10 × 7.7 编码 0808 0810 0812 1008 φD×L 5×8 6.3 × 5.5 编码 0508 0605 6.3 × 6 6.3 × 6.5 0606 φD×L 8 × 12 8 × 16 编码 0812 0816 6.3 × 4.4 6.3 × 6.4 6.3 × 7.0 0607 6.3 × 7.7 6.3 × 9.5 8 × 6.7 0608 0610 0807 10 × 9.9 10 × 12.6 10 × 10 1010 1013 引线型 6.3 × 8 6.3 × 11 8 × 6.5 8×8 8 × 11.5 0608 0611 0807 0808 0811 8 × 20 10 × 10 10 × 12 10 × 16 10 × 20 0820 1010 1012 1016 1020 ⑧ 制品引线与铝壳种类： 空白(None) = 无铅引线 + 镀膜铝壳(标准设计) E = 锡-铋(Sn-Bi)引线 + 镀膜铝壳 注 1：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白。 注 2：如有车载品之需求，请与我们连系与讨论之。 ⑨ 补充码(选择性)：适用有特殊管控之需求 20 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 內容 高分子固态铝电解电容器 OP-CAP 规格列表 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 贴片型(表面黏着) – 2V ~ 10V 额定电压 680 1,200 系列 OVF OVH 额定电压 等效串联 纹波电流 电阻 (ESR) 6.3 × 5.8 6.3 × 9.5 12 8 3,500 5,230 2.5 V 静电容量 (µF/微法 拉) 制品尺寸 φD×L(mm) 系列 制品尺寸 φD×L(mm) 4V 等效串联 纹波电流 电阻 (ESR) 系列 制品尺寸 φD×L(mm) 6.3 V 等效串联 纹波电流 电阻 (ESR) 系列 制品尺寸 φD×L(mm) 10 V 等效串联 纹波电流 电阻 (ESR) 33 47 OVK OVA 5 × 5.7 5 × 5.8 30 35 1,970 1,380 OVA 6.3 × 5.8 27 2,400 OVA OVK OVA OCV OVK OCV OVK OVA OVE OVA OVA OCV OVK 6.3 × 4.4 6.3 × 4.4 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 5 × 5.7 5 × 5.7 5 × 5.8 5 × 5.8 6.3 × 4.4 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 40 40 27 27 27 35 35 35 24 40 27 27 22 1,670 1,670 2,400 2,400 2,400 1,380 1,380 1,380 2,500 1,670 2,400 2,400 2,800 5 × 5.7 5 × 5.8 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 7 21 24 27 22 22 30 2,660 2,500 2,400 2,570 2,800 2,010 56 68 OVK 5 × 5.7 30 1,970 82 OVE OVK OVA 100 120 OVK 6.3 × 4.4 40 1,670 150 180 OCVZ OVE 220 OVF OVD OVA OCV OVK 5 × 5.8 6.3 × 4.4 6.3 × 5.8 22 40 26 2,610 1,670 2,450 OVA 6.3 × 4.4 38 1,710 OCVZ OVE OVA OVS OVK OCV OCV OVK OCVZ OVA OVE OVA OCV OVK 5 × 5.7 5 × 5.7 5 × 5.7 5 × 5.8 5 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 30 25 20 30 22 26 26 22 1,490 2,200 2,730 1,490 2,610 2,450 2,450 2,570 OVF OVF OVH OVD OCV OCV OVK OVA 5 × 4.4 5 × 5.8 5 × 5.8 6.3 × 4.4 6.3 × 7 8 × 6.7 8 × 6.7 8 × 6.7 25 12 12 19 30 25 25 25 2,100 3,500 3,520 2,780 2,250 3,020 3,020 3,020 OVD OVH OVF OVH OCVZ OVD OVH OVE OVF OVS OCVZ OVH OVK OCV OCV OVA OVK 5 × 5.8 5 × 5.8 5 × 5.8 5 × 5.8 6.3 × 4.4 6.3 × 4.4 6.3 × 4.4 6.3 × 5.8 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 6.3 × 5.9 6.3 × 7 8 × 6.7 8 × 6.7 8 × 6.7 17 15 12 15 18 18 15 15 10 22 15 10 20 30 25 25 22 3,390 3,150 3,500 3,150 3,000 3,200 3,180 3,160 3,900 2,570 3,160 3,900 2,800 2,250 3,020 3,020 3,220 5 × 5.7 5 × 5.8 19 21 2,800 2,670 OVB OVD 5 × 5.8 6.3 × 4.4 25 19 2,300 2,780 5 × 4.4 6.3 × 4.4 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 25 19 25 25 25 2,100 2,780 2,500 2,500 2,500 OVD OCV OVA OVK 5 × 5.8 8 × 6.7 8 × 6.7 8 × 6.7 17 25 25 25 3,390 3,020 3,020 3,020 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 系列 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) OVK OVA OCV OVA OVE OVA OVA OVE OVK OVA OCV OVK OVK OCVZ OVE OVK 5 × 5.7 5 × 5.8 5 × 5.7 5 × 5.8 5 × 5.8 6.3 × 4.4 6.3 × 5.8 5 × 5.8 6.3 × 4.4 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 5 × 5.7 5 × 5.7 5 × 5.8 6.3 × 5.9 40 40 40 40 28 41 31 28 40 31 31 27 30 23 28 27 1,300 1,270 1,270 1,270 2,310 1,560 2,250 2,310 1,670 2,250 2,250 2,300 2,100 2,540 2,310 2,300 OVF OVB OVE OVS OCVZ OVK OVA OVK OCVZ OVE OVB OCV OVA OVK OVS OVK 5 × 5.8 6.3 × 5.8 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 8 × 6.7 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 10 × 7.7 22 30 25 27 22 27 27 21 15 21 21 27 27 30 30 30 2,600 2,700 2,530 2,320 2,600 2,300 2,800 2,880 3,400 2,880 2,880 2,800 2,800 2,760 2,760 3,020 OVH OCVZ OVE 6.3 × 5.9 8 × 6.7 8 × 6.7 20 22 21 2,700 3,220 3,220 21 OP-CAP 静电容量 (µF/微法 拉) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 2V 內容 高分子固态铝电解电容器 OP-CAP 规格列表 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 贴片型(表面黏着) – 2.5V ~ 10V 额定电压 2.5 V 静电容量 (µF/微法 拉) OP-CAP 270 系列 OVH 制品尺寸 φD×L(mm) 5 × 5.8 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 6.3 V 10 V 4V 等效串联 纹波电流 电阻 (ESR) 10 3,860 系列 OVE OCVZ OVK 制品尺寸 φD×L(mm) 6.3 × 5.8 6.3 × 5.9 8 × 6.7 等效串联 纹波电流 电阻 (ESR) 15 15 22 3,160 3,160 3,220 系列 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) OVE OVK OVF 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 14 14 9 3,470 3,470 4,200 OVD OVF OCVZ OVB OCVZ OVE OVF OVK OVB OVE OVF OVH OCV OVK OVA OCVZ OVE OVF OVH OVK OVS OVA OVE OCV OVK OCVU OVA OVA OVF OVK 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 6.4 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 10 × 7.7 10 × 7.7 10 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 12 8 × 7.7 8 × 12 8 × 12 8 × 12 8 × 12 10 × 7.7 8 × 7.7 10 × 7.7 17 10 17 15 9 14 9 14 14 14 10 9 20 20 20 22 14 10 9 22 22 12 13 12 12 15 12 20 9 20 3,390 3,900 3,390 3,390 4,200 3,470 4,200 3,470 3,900 3,950 4,500 4,500 4,130 4,130 4,130 3,220 3,950 4,500 4,500 3,220 3,220 4,770 3,950 4,770 4,770 4,210 4,770 4,130 4,500 4,130 系列 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) OCVZ OVE OVK OVA OVA 8 × 6.7 8 × 6.7 8 × 6.7 8 × 12 10 × 7.7 22 21 22 14 24 3,220 3,220 3,200 4,420 3,770 OCV OVK OCVU OVA OCV OVA OVK 8 × 12 8 × 12 8 × 12 8 × 12 10 × 7.7 10 × 7.7 10 × 7.7 14 14 17 14 24 24 24 4,420 4, 420 3,950 4,420 3,770 3,770 3,770 OVJ OVJ OCVZ OVE 6.3 × 7.7 6.3 × 9.5 8 × 10 8 × 10 13 13 17 17 4,460 4,000 4,000 4,000 OVB OCVZ OVE OCV OCVU OVK OVA 8 × 10 10 × 7.7 10 × 7.7 10 × 9.9 10 × 9.9 10 × 9.9 10 × 12.6 17 19 19 18 18 18 12 3,800 3,800 3,800 4,400 4,400 4,400 5,300 330 OCVZ OVH OVD OVF OVH OVD OVF 6.3 × 4.4 6.3 × 4.4 5 × 5.8 5 × 5.8 5 × 5.8 6.3 × 4.4 6.3 × 4.4 16 14 16 10 10 16 12 3,180 3,180 3,500 3,900 3,860 3,500 3,500 OVE OVF OVK OCVZ OVH OCV OVK OVA 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 6.3 × 5.9 8 × 6.7 8 × 6.7 8 × 6.7 15 10 20 15 10 25 22 25 3,160 3,900 2,800 3,160 3,900 3,020 3,220 3,020 390 OVF OVH OVE OVF OCVZ OVH 5 × 5.8 5 × 5.8 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 10 10 15 10 14 10 3,900 3,860 3,160 3,900 3,160 3,900 OVB OVD OCVZ OVE OVK OVF 6.3 × 5.8 6.3 × 5.8 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 24 17 9 14 14 9 2,700 3,390 4,200 3,470 3,470 4,200 OVE OVF OVH OCV OVK OVA 8 × 6.7 8 × 6.7 8 × 6.7 10 × 7.7 10 × 7.7 10 × 7.7 14 10 9 20 20 20 3,950 4,500 4,500 4,130 4,130 4,130 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 12 8 × 12 8 × 12 8 × 12 8 × 12 22 14 10 9 18 22 12 13 9 12 12 3,220 3,950 4,500 4,500 3,600 3,220 4,770 4,520 5,380 4,770 4,770 OVJ 6.3 × 7.7 OVJ 6.3 × 9.5 OVF 8 × 7.7 OCV 10 × 9.9 OVK 10 × 9.9 OCVU 10 × 9.9 8 10 9 16 16 16 5,000 4,300 4,500 4,700 4,700 4,700 OCV OCVU OVA OVK 10 × 12.6 10 × 12.6 10 × 12.6 10 × 12.6 12 13 12 12 5,300 5,230 5,300 5,300 8 × 7.7 10 × 7.7 10 × 7.7 8 × 7.7 10 × 7.7 9 20 20 13 20 4,500 4,130 4,130 3,950 4,130 OVB OCV OVA 8 × 10 10 × 12.6 10 × 12.6 12 10 10 4,600 5,500 5,500 OCVZ OVE 10 × 9.9 10 × 10 13 13 4,820 4,820 5,200 5,200 5,200 5,500 OVE OCVZ OVE OCVZ OVE OVH OCV OVK OCVU OVA 8 × 10 8 × 12 8 × 12 10 × 7.7 10 × 7.7 10 × 7.7 10 × 12.6 10 × 12.6 10 × 12.6 10 × 12.6 12 13 10 14 14 9 10 10 12 10 4,770 4,700 5,150 4,300 4,300 5,000 5,500 5,500 5,440 5,500 OVB 10 × 10 15 4,300 470 560 680 820 22 OVE OVF 6.3 × 7.7 6.3 × 7.7 13 9 3,600 4,200 OVD OVF OCVZ OVH OVB OCVZ OVE OVF OCV OVK OVA OVE OVF OVH OCVZ OVE OVF OVH OCV OVK OCVU OVA 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 6.3 × 6.4 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 12 8 × 12 8 × 12 8 × 12 16 10 16 10 16 9 13 9 23 23 23 13 10 9 20 13 10 9 12 12 13 12 3,500 3,900 3,500 3,900 3,500 4,200 3,600 4,200 3,100 3,100 3,100 4,100 4,500 4,200 3,370 4,100 4,500 4,500 4,770 4,770 4,520 4,770 OVJ OVJ OVE OCVZ OVE 6.3 × 7.7 6.3 × 9.5 8 × 7.7 8 × 12 8 × 12 7 10 12 9 9 5,000 4,300 4,260 5,380 5,400 OCVZ OVE OVF OVH OVK OVS OCV OCVU OCVZ OVK OVA OVF OCV OVA OVE OVK OCV OCVU OVK OVA 10 × 9.9 10 × 9.9 10 × 9.9 10 ×12.6 13 13 13 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 內容 高分子固态铝电解电容器 OP-CAP 规格列表 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 贴片型(表面黏着) – 2.5V ~ 35V 2.5 V 静电容量 (µF/微法 拉) 系列 制品尺寸 φD×L(mm) 4V 等效串联 纹波电流 电阻 (ESR) 系列 制品尺寸 φD×L(mm) 6.3 V 等效串联 纹波电流 电阻 (ESR) 系列 1,000 OVJ 6.3 × 9.5 OVF 8 × 7.7 OCV 10 × 7.7 OVK 10 × 7.7 OVA 10 × 7.7 OCVU 10 × 9.9 10 9 19 19 19 13 4,300 4,500 4,240 4,240 4,240 5,200 OVE OCVZ OVE OVH 8 × 10 10 × 7.7 10 × 7.7 10 × 7.7 10 14 14 9 5,220 4,300 4,300 5,000 OVB 1,200 OVJ OCVZ OVE OVH OCV OVK 6.3 × 9.5 10 × 7.7 10 × 7.7 10 × 7.7 10 × 9.9 10 × 9.9 10 13 13 9 13 13 4,300 4,450 4,450 5,000 5,200 5,200 OVB OCVZ OVE OCVZ OVE OCV OCVU OVK OVA 8 × 10 8 × 12 8 × 12 10 × 9.9 10 × 10 10 × 12.6 10 × 12.6 10 × 12.6 10 × 12.6 15 12 9 10 10 10 12 10 10 5,400 4,700 5,500 5,500 5,500 5,500 5,440 5,500 5,500 1,500 OVE OCVZ OVE OCV OVK OCVU OVA 8 × 10 8 × 12 8 × 12 10 × 12.6 10 × 12.6 10 × 12.6 10 × 12.6 10 12 9 10 10 13 10 5,220 5,150 5,400 5,500 5,500 5,440 5,500 OCVZ OCVZ OVE 8 × 12 10 × 9.9 10 × 10 12 10 10 OVH OCVZ OCVZ OVE OVE 10 × 9.9 10 × 9.9 10 × 12.6 10 × 10 10 × 12.6 OCVZ OVB 1,800 2,200 2,700 OCVZ OVH OVE OCVZ OVE 10 × 9.9 10 × 9.9 10 × 10 10 × 12.6 10 × 12.6 系列 制品尺寸 φD×L(mm) 额定电压 5,500 6,000 5,500 5,600 5,600 16 V 静电容量 (µF/微法 拉) 10 8 10 9 9 系列 11 4,800 OCVZ OVE 10 × 9.9 10 × 10 12 12 5,025 5,025 4,700 5,500 5,500 OVH OVE OCVZ OCVZ OVE 10 × 9.9 10 × 10 10 × 9.9 10 × 12.6 10 × 12.6 8 12 12 10 10 6,000 5,025 5,025 5,560 5,500 8 10 9 10 9 6,000 5,500 5,600 5,500 5,600 OVB OCVZ 10 × 12.6 10 × 12.6 10 11 5,500 5,200 10 × 12.6 9 5,700 10 × 12.6 11 5,600 系列 制品尺寸 φD×L(mm) 制品尺寸 φD×L(mm) 10 12 22 5 × 5.7 5 × 5.7 5 × 5.8 6.3 × 4.4 45 45 45 45 1,210 1,100 1,210 1,490 OVE OVK OVA OVG OVK OCVZ OVE OVA OVS OCVZ OVK 5 × 5.8 6.3 × 4.4 6.3 × 5.8 5 × 4.4 5 × 5.7 5 × 5.7 5 × 5.8 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 35 40 37 50 35 27 35 37 37 24 30 2,070 1, 670 2,050 1,840 2,000 2,350 2,070 2,050 2,050 2,460 2,200 27 33 39 OVB OCV OVG OVA OCV OVB 6.3 × 5.9 5 × 4.4 6.3 × 5.8 8 × 6.7 6.3 × 5.8 80 60 65 60 70 1,200 1,700 1,500 1,500 1,200 OVG OVG OVA OCV 5 × 5.8 6.3 × 4.4 8 × 6.7 10 × 7.7 40 45 50 50 2,450 2,350 1,800 2,000 OVG 5 × 5.8 40 2,450 OVK OVA 6.3 × 4.4 6.3 × 4.4 45 57 2,000 1,300 OVK OVA OCV OVK OVG OVB 6.3 × 4.4 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 5 × 4.4 6.3 × 5.8 35 50 50 48 55 60 2,000 1,650 1,650 1,300 1,770 1,400 OVG 5 × 4.4 55 1,770 OVB OCV 8 × 10 8 × 12 50 30 2,000 2,980 OVA OVB 8 × 6.7 8 × 6.7 45 45 2,000 2,000 OVG OVA 6.3 × 5.8 10 × 7.7 30 45 2,800 2,100 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) 10 × 12.6 13 4,800 35 V 等效串联 纹波电流 电阻 (ESR) 18 OCV OVK OVA OVA 系列 25 V 等效串联 纹波电流 电阻 (ESR) 6.8 15 10 V 等效串联 纹波电流 电阻 (ESR) 8 × 12 20 V 等效串联 纹波电流 电阻 (ESR) 制品尺寸 φD×L(mm) 系列 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) OVK 6.3 × 5.9 64 900 OCVZ 6.3 × 5.9 35 2,600 8 × 12 31 2,100 OCV 23 OP-CAP 额定电压 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 內容 高分子固态铝电解电容器 OP-CAP 规格列表 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 贴片型(表面黏着) – 16V ~ 35V 额定电压 16 V 静电容量 (µF/微法 拉) OP-CAP 47 系列 OVG OCV 制品尺寸 φD×L(mm) 5 × 4.4 6.3 × 5.9 等效串联 纹波电流 电阻 (ESR) 50 50 1,840 1,650 56 68 82 100 120 150 180 220 24 OVG OVE OVS OCVZ OVK OVK OVK OCVZ OVE OCV OVA OVK OVS OVG OVD OVK OCVZ OVB OVK OCVZ OVE OVE OCVZ OVK OCVZ OVE OVK OVS 6.3 × 4.4 6.3 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 6.3 × 5.9 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 5 × 5.8 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 6.3 × 6.4 6.3 × 7.7 6.3 × 7.7 6.3 × 7.7 8 × 6.7 8 × 6.7 10 × 7.7 8 × 6.7 8 × 6.7 8 × 6.7 8 × 6.7 40 28 30 25 30 30 30 24 24 30 30 28 30 27 24 30 24 24 24 24 24 24 24 35 24 24 28 27 2,450 2,390 2,200 2,440 2,200 2,200 2,200 2,700 2,700 2,700 2,700 2,800 2,760 3,000 2,490 2,200 2,490 2,490 2,700 2,700 2,700 3,010 3,010 2,670 3,010 3,010 2,800 2,900 OCVZ OVE OVA 8 × 6.7 8 × 7.7 10 × 7.7 22 22 26 3,220 3,150 3,430 22 11 18 18 16 20 16 26 26 29 22 18 18 22 22 20 20 14 3,300 4,460 3,890 3,890 4,360 3,640 4,360 3,430 3,430 3,430 3,300 3,890 3,890 3,450 3,450 4,200 4,200 5,050 OVG 6.3 × 5.8 OVH 6.3 × 9.5 OCVZ 8 × 10 OVE 8 × 10 OCV 8 × 12 OCVU 8 × 12 OVA 8 × 12 OCV 10 × 7.7 OVA 10 × 7.7 OVK 10 × 7.7 OVG 6.3 × 7.7 OVE 8 × 10 OCVZ 8 × 10 OCVZ 10 × 7.7 OVE 10 × 7.7 OCV 10 × 9.9 OCVU 10 × 9.9 OVA 10 × 12.6 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 25 V 35 V 20 V 系列 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) 系列 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) 系列 OVG OVG OCV OVK OVA 5 × 5.8 6.3 × 4.4 8 × 6.7 8 × 6.7 8 × 6.7 30 42 45 45 45 2,800 2,400 2,000 1,890 2,000 OVG OVK 6.3 × 5.8 6.3 × 5.9 30 49 2,800 1,300 OVG OVK 5 × 5.8 6.3 × 5.9 30 48 2,800 1,300 OVG OCVZ OVG OVB OCV 6.3 × 5.8 6.3 × 5.9 6.3 × 7.7 10 × 10 10 × 12.6 30 30 28 45 28 2,800 2,800 2,800 2,200 3,800 OVK 6.3 × 5.9 48 1,300 OVG 8 × 6.7 28 3,000 OCV OVK OCV OVA 6.3 × 5.9 10 × 7.7 10 × 7.7 48 40 40 1,300 2,500 2,500 OVJ OVJ OVG OVB 6.3 × 7.7 6.3 × 9.5 8 × 7.7 10 × 12.6 28 28 26 30 3,040 3,000 3,100 3,800 OVK OCV OVB OCV 6.3 × 5.9 8 × 12 8 × 12 10 × 9.9 48 24 22 25 1,300 3,320 3,200 3,700 OVG 8 × 10 24 3,300 OVG OVK OCVZ 6.3 × 5.8 6.3 × 5.9 6.3 × 5.9 25 48 25 3,200 1,300 3,200 OVG 8 × 10 22 OVJ OVG OVJ OVJ OCV OVA 6.3 × 5.8 6.3 × 7.7 6.3 × 7.7 6.3 × 9.5 10 × 12.6 10 × 12.6 23 25 18 18 20 20 3,300 3,200 3,790 3,200 4,320 4,320 OVK OVG 8 × 12 10 × 7.7 OVG OVB 8 × 6.7 10 × 12.6 25 20 3,200 4,300 OCVZ OVG OVG 8 × 7.7 8 × 10 23 23 3,300 3,400 OCVZ OVG 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) 10 × 12.6 28 2,700 OCVZ OVK 8 × 12 8 × 12 20 29 4,000 2,200 3,500 OCVZ 10 × 12.6 18 4,400 28 25 2,200 3,400 OVK 10 × 12.6 28 2,600 8 × 12 16 4,650 10 × 9.9 10 × 10 20 20 3,800 3,800 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 內容 高分子固态铝电解电容器 OP-CAP 规格列表 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 贴片型(表面黏着) – 16V ~ 25V 16 V 静电容量 (µF/微法 拉) 系列 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) 系列 OVJ 6.3 × 7.7 OVJ 6.3 × 9.5 OVK 6.3 × 9.5 OVG 8 × 6.7 OVB 8 × 10 OCVZ 8 × 12 OVG 8 × 7.7 OVG 8 × 10 OVE 10 × 10 OCV 10 × 12.6 OVK 10 × 12.6 OCVU 10 × 12.6 OCVZ 10 × 9.9 OCVZ 10 × 12.6 OVA 10 × 12.6 13 10 11 22 20 12 21 21 16 14 12 16 16 12 14 4,460 5,080 5,000 3,300 3,600 4,850 3,400 3,400 4,350 5,050 5,300 4,720 4,350 5,300 5,050 390 OVB 8 × 12 18 3,900 OVG OCVZ OVK 470 OVB OVK OCVZ 10 × 10 10 × 12.6 10 × 12.6 16 12 10 4,200 5,300 6,100 560 OVG 8 × 10 18 3,900 680 OVB OVG OCV OCVZ OVG OVK OVK OCVZ OVG OVG 10 × 12.6 10 × 10 10 × 12.6 10 × 12.6 10 × 12.6 10 x 12.6 10 × 12.6 10 × 12.6 10 × 7.7 10 × 12.6 14 16 18 12 12 12 12 12 18 12 4,700 4,200 4,200 5,400 5,400 5,400 5,400 5,400 4,100 5,400 270 330 820 1,000 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 25 V 20 V 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) 系列 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) OVK 8 × 12 21 4,000 OCV OVK 10 × 12.6 10 × 12.6 27 27 2,700 2,700 OCV 10 × 12.6 26 2,700 OCVZ 10 × 12.6 14 5,000 8 × 10 8 × 12 8 × 12 20 14 14 3,700 4,950 4,950 OVK 10 × 12.6 20 4,300 OCVZ OVG OCVZ 10 × 9.9 10 × 10 10 × 12.6 18 18 12 4,100 4,100 5,600 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) OP-CAP 额定电压 25 內容 高分子固态铝电解电容器 OP-CAP 规格列表 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 引线型 - 2V ~ 10V 额定电压 静电容量 (µF/微法 拉) 1,000 2V 系列 ORF 制品尺寸 φD×L(mm) 纹波电流 5 5,900 2.5 V 静电容量 OP-CAP 等效串 联电阻 (ESR) 6.3 × 8 额定电压 (µF/微法 拉) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 系列 制品尺寸 φD×L(mm) 4V 等效串联 纹波电流 电阻 (ESR) 系列 制品尺寸 φD×L(mm) 6.3 V 等效串联 纹波电流 电阻 (ESR) 系列 制品尺寸 φD×L(mm) 10 V 等效串联 纹波电流 电阻 (ESR) 47 68 100 ORE 5×8 7 4,180 150 220 OCR ORD OCR 5×8 6.3 × 5.5 7 28 40 18 20 3,160 3,160 OCR 17 3,950 8 × 6.5 8 × 11.5 8 × 11.5 8 × 12 22 9 14 8 3,220 4,710 4,420 5,000 OCR ORA 6.3 × 11 6.3 × 11 15 20 3,200 3,160 OCRZ ORD 5×8 5×8 8 10 3,900 3,700 ORE ORA ORS OCRZ ORD 5×8 8 4,050 OCRZ ORD OCR ORA 5×8 5×8 6.3 × 6.5 6.3 × 11 8 8 28 28 3,900 4,050 2,390 3,190 OCR OCRK OCRU ORS 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 14 17 16 14 4,420 3,950 3,950 4,420 ORA 6.3 × 11 24 3,300 OCR OCRK ORA ORS OCRK OCRZ ORB ORE OCRZ ORC ORE OCR OCRK OCRU ORA ORS OCRZ ORE 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 8×8 8×8 8×8 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 8 × 12 8 × 12 12 15 8 12 8 7 8 7 7 8 8 12 15 15 7 12 7 8 4,770 4,210 5,080 4,770 4,700 5,600 4,700 5,600 6,200 5,700 5,700 4,770 4,210 4,210 5,700 4,770 6,200 5,700 ORC OCRZ 8 × 11.5 8 × 12 9 8 5,650 5,000 470 ORF 6.3 × 8 7 5,600 560 OCRZ ORD ORE ORE OCRZ OCRK OCRZ ORE ORF OCRZ ORC ORE 5×8 5×8 5×8 6.3 × 5.5 6.3 × 6 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 8×8 8×8 8×8 7 7 7 10 10 7 7 5 5 7 7 8 4,200 4,350 4,180 3,900 4,000 5,600 5,600 5,900 5,900 6,200 6,100 4,700 OCRK OCRZ ORB ORE ORF OCRZ ORC ORE OCR OCRU ORA ORS OCRZ ORE 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 8×8 8×8 8×8 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 8 × 12 8 × 12 7 7 7 7 7 7 7 7 10 13 7 10 7 7 5,600 5,000 5,000 5,600 5,600 6,200 6,100 6,100 5,230 4,520 5,580 5,230 6,200 6,100 OCRK OCRZ ORB ORE OCRZ ORC ORE OCRZ 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 8×8 8×8 8×8 8 × 12 8 7 8 7 7 8 7 7 OCR OCRU ORA ORS OCRK OCRZ ORB ORE ORF OCRZ ORC ORE ORA ORS OCRZ ORE 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 8×8 8×8 8×8 8 × 11.5 8 × 11.5 8 × 12 8 × 12 10 13 7 10 7 7 7 5 5 7 7 7 7 10 7 7 5,230 4,520 5,580 5,230 5,600 5,600 5,000 5,900 5,900 6,200 6,100 6,100 5,580 5,230 6,200 6,100 8 × 11.5 8 × 12 7 7 6,100 6,100 OCRZ ORA ORE ORS 6.3 × 8 10 × 12 10 × 12 10 × 12 6,200 5,860 6,640 5,500 ORF 6.3 × 8 OCRZ 6.3 × 8 OCRZ 8×8 OCRZ 8 × 12 OCR 10 × 12 OCRK 10 × 12 OCRU 10 × 12 OCRZ 10 × 12 ORC 10 × 12 ORS 10 × 12 26 10 × 10 6.3 × 11 6.3 × 11 4,200 4,350 4,180 5,600 5,900 5,900 5,000 820 2,820 2,820 1,700 2,820 2,820 OCR ORA 7 7 7 7 5 5 7 680 25 25 45 25 25 1,810 OCRZ 5×8 ORD 5×8 5×8 ORE OCRK 6.3 × 8 ORE 6.3 × 8 ORF 6.3 × 8 OCRZ 8×8 390 6.3 × 11 6.3 × 11 6.3 × 6.5 6.3 × 11 6.3 × 11 40 4,180 4,350 5,600 5,600 5,900 5,900 3,900 3,900 3,160 3,150 330 ORA ORA OCR ORA ORA 6.3 × 5.5 7 7 7 7 5 5 10 10 18 20 ORE ORD OCRK OCRZ ORE ORF ORE OCRZ OCR ORA 等效串联 纹波电流 电阻 (ESR) OCR 1,810 4,350 2,390 270 5×8 5×8 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 5.5 6.3 × 6 6.3 × 11 6.3 × 11 6.3 × 5.5 系列 制品尺寸 φD×L(mm) ORC ORE OCRZ ORA ORE ORS 8×8 10 × 12 10 × 12 10 × 12 7 6 7 8 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) OCRZ ORA ORS 10 × 12 10 × 12 10 × 12 8 8 12 6,000 5,650 5,300 4,700 5,600 4,700 5,600 6,200 5,700 6,100 6,200 OCRZ OCR OCRK OCRU OCRZ ORS 8×8 10 × 12 10 × 12 10 × 12 10 × 12 10 × 12 9 12 16 13 8 12 5,600 5,300 4,720 5,230 6,000 5,300 7 7 7 10 5,600 5,860 6,640 5,500 ORC 10 × 12 7 6,100 8 7 7 8 12 12 12 7 7 10 4,700 5,600 6,200 5,500 5,500 4,360 5,440 6,200 6,640 5,500 OCRZ OCRZ 8 × 12 10 × 12 8 8 5,000 6,000 內容 高分子固态铝电解电容器 OP-CAP 规格列表 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 引线型 - 2.5V ~ 35V 2.5 V 静电容量 系列 制品尺寸 φD×L(mm) 1,000 OCRZ ORC ORE ORC OCRZ OCR OCRZ ORA 8×8 8×8 8×8 8 × 11.5 8 × 12 10 × 10 10 × 12 10 × 12 1,200 ORF 6.3 × 8 OCRZ 6.3 × 8 OCRZ 8×8 OCRU 10 × 12 (µF/微法 拉) 1,500 1,600 1,800 2,200 2,700 3,900 ORC OCRZ OCR OCRZ ORA ORS ORF OCRZ OCRZ OCRZ ORC ORE OCRZ 额定电压 系列 系列 制品尺寸 φD×L(mm) 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) 系列 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) 7 7 7 7 7 14 7 6 6,200 6,100 6,100 6,100 6,200 4,700 6,200 5,860 OCRZ ORC ORS 8×8 10 × 12 10 × 12 7 6 8 6,200 6,640 5,500 OCRZ OCRZ ORS 8×8 8 × 12 10 × 12 7 8 10 6,200 5,500 5,500 5 7 7 13 5,900 5,600 6,200 5,440 OCRZ OCRZ OCR OCRZ OCRU ORS 8×8 8 × 12 10 × 12 10 × 12 10 × 12 10 × 12 7 7 12 7 12 8 6,200 6,200 5,500 6,200 5,440 5,500 OCRZ 8 × 12 8 5,500 7 7 12 7 7 8 5 7 7 7 8 10 7 6,100 6,200 5,500 6,500 5,860 5,500 6,100 6,200 6,200 7,200 5,560 5,560 7,200 OCRZ 10 × 12 7 6,500 OCRZ ORC ORE 10 × 12 10 × 12 10 × 12 7 10 10 6,200 5,560 5,560 OCRZ 10 × 12 7 6,200 OCRZ 10 × 12 8 7,200 OCRZ 10 × 12 8 7,200 16 V 静电容量 (µF/微法 拉) 等效串联 纹波电流 电阻 (ESR) 8 × 11.5 8 × 12 10 × 12 10 × 12 10 × 12 10 × 12 8×8 8×8 8 × 12 10 × 12 10 × 12 10 × 12 10 × 12 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 6.3 V 10 V 4V 20 V 等效串联 纹波电流 电阻 (ESR) 系列 制品尺寸 φD×L(mm) 系列 OCR OCR 6.3 × 5.5 60 制品尺寸 φD×L(mm) 6.3 × 5.5 80 8 × 11.5 24 3,320 ORE ORG OCR OCR 6.3 × 5.5 6.3 × 5.5 8 × 11.5 10 × 12.5 30 30 24 20 2,800 2,600 3,320 4,320 68 OCR ORS 8 × 11.5 8 × 11.5 24 24 3,320 3,320 82 ORG ORE 28 28 2,780 3,000 39 6.3 × 5.5 50 1,650 56 100 OCR ORF ORE OCRZ OCRZ ORE OCR ORA ORF ORS 6.3 × 5.5 6.3 × 5.5 6.3 × 6 6.3 × 8 6.3 × 8 6.3 × 11 6.3 × 11 6.3 × 11 8 × 11.5 24 24 24 10 10 22 25 25 16 2,490 2,490 2,490 4,680 4,680 2,820 2,820 2,890 4,360 120 150 180 220 ORG 6.3 × 5.5 ORE 6.3 × 5.5 ORE 8 × 6.5 OCRZ 6.3 × 8 8×8 OCRZ 8×8 ORE 8 × 11.5 OCR 8 × 11.5 OCRK OCRU 8 × 11.5 ORS 8 × 11.5 8 × 12 ORE 20 24 22 10 10 10 16 20 18 16 16 3,200 2,490 3,220 4,680 5,000 5,000 4,360 3,640 3,640 4,360 4,360 ORE 13 4,150 8 × 6.5 6.3 × 11 5 2,650 6.3 × 8 8 × 6.5 OCR OCRK OCRU ORS OCR 8 × 11.5 8 × 11.5 8 × 11.5 8 × 11.5 10 × 10 24 28 24 24 24 3,320 2,300 3,320 3,320 3,320 ORG 6.3 × 8 OCRK 8 × 11.5 OCR 10 × 12 ORS 10 × 12 28 28 20 20 2,780 2,200 4,320 4,320 ORE ORG 6.3 × 5.5 6.3 × 5.5 25 20 3,200 3,200 ORG 28 2,780 OCR OCRU ORS 10 × 12 10 × 12 10 × 12 20 20 20 4,320 4,320 4,320 ORG ORE 6.3 × 8 8 × 6.5 18 25 3,460 3,200 6.3 × 8 OCRZ ORG ORG ORE 8×8 8×8 8 × 11.5 8 × 12 18 18 16 16 3,770 3,770 4,650 4,650 ORG OCRZ 8 × 11.5 8 × 12 16 16 4,650 4,650 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 等效串联 纹波电流 电阻 (ESR) 10 × 12 8 6,000 系列 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) 1,200 OCR OCR 制品尺寸 φD×L(mm) 35 V 等效串联 纹波电流 电阻 (ESR) 1,450 33 47 OCRZ 25 V 等效串联 纹波电流 电阻 (ESR) 6.8 18 22 系列 ORS ORE OCR ORS ORE OCR OCRZ OCR 8 × 11.5 6.3 × 5.5 8 × 11.5 10 × 12 8 × 6.5 8 × 11.5 8 × 12 10 × 12 34 35 31 30 30 31 24 30 2,830 2,600 2,300 3,270 2,800 2,300 3,600 3,650 OCRK ORG OCR ORE OCRZ 8 × 11.5 8 × 11.5 10 × 12 8 × 12 8 × 12 29 18 28 20 20 2,200 4,380 2,700 4,000 4,000 ORE OCRZ ORG OCR OCRK OCRZ 10 × 12 10 × 12 10 × 12 10 × 12 10 × 12 10 × 12 18 18 16 26 28 20 4,400 4,000 4,670 2,700 2,600 3,800 8 × 12 16 4650 ORE 27 OP-CAP 额定电压 內容 高分子固态铝电解电容器 OP-CAP 规格列表 等效串联电阻(ESR)：毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 引线型 - 16V ~ 25V 额定电压 静电容量 OP-CAP (µF/微法 拉) 270 330 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 20 V 25 V 16 V 系列 制品尺寸 φD×L(mm) OCRK OCRZ ORE ORG ORE OCRZ ORE ORF ORC ORF OCRZ ORE ORS ORG OCRZ ORF OCR OCR OCRK OCRU OCRZ ORC ORS 6.3 × 8 6.3 × 8 6.3 × 8 6.3 × 8 8 × 6.5 8×8 8×8 8×8 8 × 11.5 8 × 11.5 8 × 12 8 × 12 10 × 12 6.3 × 8 8×8 8×8 10 × 10 10 × 12 10 × 12 10 × 12 10 × 12 10 × 12 10 × 12 等效串联 纹波电流 电阻 (ESR) 15 10 10 10 13 10 10 10 11 11 8 11 14 10 10 13 16 14 16 16 8 10 14 3,800 4,680 5,080 5,080 4,150 5,000 5,000 5,000 5,080 5,080 5,000 5,000 5,050 5,080 5,000 4,700 4,360 5,050 4,720 4,720 6,000 6,100 5,050 560 680 820 1,000 1,200 1,500 1,800 2,200 2,700 28 OCRZ ORG OCR OCRK ORG OCRZ ORE 390 470 系列 ORE ORG OCRZ ORF OCRZ OCRZ ORC ORE ORF ORG ORE ORG ORG OCRZ ORG ORG ORG OCRZ ORE ORG ORG ORG ORG ORG ORG ORG ORG ORG 8×8 8×8 8×8 8 × 11.5 8 × 12 10 × 12 10 × 12 10 × 12 10 × 12 8 × 11.5 8 × 12 8 × 11.5 8 × 16 10 × 12 10 × 12 8 × 16 8 × 20 10 × 12 10 × 12 10 × 12 8 × 20 10 × 12 8 × 20 10 × 16 10 × 16 10 × 20 10 × 20 10 × 20 8 8 16 11 10 8 10 10 10 8 14 5,400 5,400 4,000 5,400 5,400 6,000 6,100 6,100 6,100 6,100 4,950 8 6,100 8 10 12 8 8 10 12 12 8 12 8 8 8 8 8 8 7,000 6,100 5,400 7,000 7,500 6,100 5,400 5,400 7,500 5,400 7,500 7,700 7,700 8,100 8,100 8,100 制品尺寸 φD×L(mm) 8×8 8×8 10 × 12 10 × 12 8 × 11.5 8 × 12 8 × 12 等效串联 纹波电流 电阻 (ESR) 系列 制品尺寸 φD×L(mm) 等效串联 纹波电流 电阻 (ESR) OCR OCRK 10 × 12 10 × 12 25 27 2,800 2,700 17 17 24 26 3,880 3,880 2,800 2,800 ORE ORG 10 × 12 10 × 12 14 14 5,000 5,000 14 14 14 4,970 4,970 4,970 OCRZ ORG ORE 10 × 12 10 × 12 10 × 12 14 14 14 5,000 5,000 5,000 ORE 10 × 12 12 5,600 OCRZ ORG 10 × 12 10 × 12 12 12 5,400 5,400 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OCV OCV 系列 特长／用途 ‧105℃、2,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 15 页贴片型焊接条 件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后，参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 单位：毫米 A B C W P ± 0.2 5.7 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 5.9 +0.1/-0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.0 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 9.9 +0.1/-0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.6 +0.1/-0.4 10.3 10.3 11.0 0.7 ~ 1.3 4.7 5 L 标示 φD = 5 ~ 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 29 OP-CAP 规格表 产品体系图 高分子固态铝电解电容器 OCV 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 2.9 OP-CAP 2.5V (0E) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 4.6 0.12 110 25 2,500 0.12 280 23 3,100 680 8 × 12 0.18 340 12 4,770 1,000 10 × 7.7 0.12 500 19 4,240 1,200 10 × 9.9 0.18 750 13 5,200 1,500 10 × 12.6 0.18 750 10 5,500 5 × 5.7 120 30 1,490 6.3 × 5.9 120 26 2,450 3,020 220 8 × 6.7 176 25 330 8 × 6.7 264 25 3,020 470 10 × 7.7 376 20 4,130 560 8 × 12 0.18 448 12 4,770 680 10 × 7.7 0.12 544 20 4,130 820 10 × 9.9 0.18 656 13 5,200 10 × 12.6 0.18 960 10 5,500 103 27 2,400 30 18.0 6.3 × 5.9 5 × 5.7 126 35 1,380 126 27 2,400 6.3 × 7 151 30 2,010 189 30 2,250 189 25 3,020 277 30 2,250 8 × 6.7 277 25 3,020 330 10 × 7.7 416 20 4,130 470 8 × 12 592 12 4,770 560 10 × 9.9 706 16 4,700 820 10 × 12.6 1,033 10 5,500 1,270 150 220 16V (1C) 0.12 6.3 × 5.9 120 12.0 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 8 × 6.7 100 10V (1A) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 6.3 × 5.9 82 7.2 漏电流 (µA/微安) 560 1,200 6.3V (0J) 损失角正切值 (120 Hz, 20℃) 220 150 4V (0G) 制品尺寸 φD×L 6.3 × 7 0.12 8 × 6.7 6.3 × 7 0.15 47 5 × 5.7 0.12 94 40 56 6.3 × 5.9 0.10 112 31 2,250 150 8 × 6.7 0.10 300 27 2,800 8 × 12 0.15 660 14 4,420 330 10 × 7.7 0.10 660 24 3,770 470 10 × 9.9 0.15 940 18 4,400 560 10 × 12.6 0.15 1,120 12 5,300 22 5 × 5.7 0.12 70 45 1,210 47 6.3 × 5.9 0.10 150 50 1,650 82 8 × 6.7 0.10 262 30 2,700 8 × 12 0.15 576 16 4,360 180 10 × 7.7 0.10 576 26 3,430 220 10 × 9.9 0.15 704 20 4,200 330 10 × 12.6 0.15 792 14 5,050 820 10 × 12.6 0.12 2,624 18 4,200 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OCV 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 20V (1D) 额定静电容量 (µF/微法拉) 23.0 22 6.3 × 5.9 47 8 × 6.7 82 100 35V (1V) 29.0 40.0 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 1,650 等效串联电阻(ESR) 88 50 188 45 2,000 10 × 7.7 328 40 2,500 8 × 12 400 24 3,320 400 25 3,700 600 20 4,320 1,320 26 2,700 170 80 1,200 1,500 10 × 9.9 150 10 × 12.6 330 10 × 12.6 6.8 25V (1E) 制品尺寸 φD×L 0.10 0.15 0.12 6.3 × 5.9 10 8 × 6.7 125 60 22 10 × 7.7 0.10 275 50 2,000 33 8 × 12 413 30 2,980 56 10 × 12.6 700 28 3,800 270 10 × 12.6 1,350 27 2,700 39 8 × 12 0.12 273 31 2,100 68 10 × 12.6 0.12 476 28 2,700 ± 20% 6.3V 编带 0.12 OP-CAP 额定电压 (V/伏特) 产品编码说明 OCV系列 470微法拉 OCV 471 M 0J TR - 0812 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 系列名 8φ×12L 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 31 产品体系图 高分子固态铝电解电容器 OVK OVK 系列 特长／用途 ‧105℃、5,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 5,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 15 页贴片型焊接条 件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 标示 φD = 5 ~ 6.3 32 L 单位：毫米 A B C W P ± 0.2 5 5.7 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 4.4 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 9.5 ± 0.5 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 9.9 +0.1/-0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.6 +0.1/-0.4 10.3 10.3 11.0 0.7 ~ 1.3 4.7 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OVK 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 2.5V (0E) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 2.9 额定静电容量 (µF/微法拉) 4.6 120 40 1,670 110 25 2,500 280 23 3,100 560 8 × 6.7 680 8 × 12 0.18 340 12 4,770 1,000 10 × 7.7 0.12 500 19 4,240 1,200 10 × 9.9 0.18 750 13 5,200 1,500 10 × 12.6 0.18 750 10 5,500 0.12 68 5 × 5.7 300 30 1,970 100 6.3 × 4.4 160 40 1,670 5 × 5.7 120 25 2,200 6.3 × 5.9 120 22 2,570 176 25 3,020 216 22 3,220 6.3 × 5.9 264 20 2,800 8 × 6.7 264 22 3,220 390 6.3 × 7.7 312 14 3,470 470 10 × 7.7 375 20 4,130 8 × 6.7 448 18 3,600 220 8 × 6.7 270 8 × 6.7 330 0.12 8 × 12 0.18 448 12 4,770 680 10 × 7.7 0.12 544 20 4,130 820 10 × 9.9 0.18 656 13 5,200 10 × 12.6 0.18 960 10 5,500 300 30 1,970 82 100 5 × 5.7 6.3 × 4.4 207 40 1,670 6.3 × 5.9 103 27 2,400 5 × 5.7 126 35 1,380 6.3 × 5.9 126 22 2,800 151 22 2,800 189 25 3,020 277 20 2,800 120 6.3 × 5.9 150 8 × 6.7 220 270 330 390 0.12 6.3 × 5.9 8 × 6.7 277 22 3,220 6.3 × 7.7 340 14 3,470 6.3 × 7.7 416 14 3,470 10 × 7.7 416 20 4,130 491 22 3,220 8 × 12 0.15 592 12 4,770 10 × 7.7 0.12 592 20 4,130 560 10 × 9.9 0.15 706 16 4,700 820 10 × 12.6 0.15 1,033 10 5,500 33 5 × 5.7 100 40 1,300 6.3 × 4.4 224 40 1,670 6.3 × 5.9 112 27 2,300 470 56 12.0 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 6.3 × 5.9 47 10V (1A) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 6.3 × 4.4 1,200 7.2 漏电流 (µA/微安) 220 560 6.3V (0J) 损失角正切值 (120 Hz, 20℃) 120 150 4V (0G) 制品尺寸 φD×L 68 120 8 × 6.7 5 × 5.7 6.3 × 5.9 6.3 × 5.9 0.12 136 30 2,100 136 27 2,300 240 27 2,300 21 2,880 30 2,760 30 3,020 6.3 × 7.7 150 8 × 6.7 300 10 × 7.7 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) OP-CAP 额定电压 (V/伏特) 33 产品体系图 高分子固态铝电解电容器 OVK 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 270 12.0 OP-CAP 10V (1A) 330 18.0 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 8 × 6.7 0.12 540 22 3,200 8 × 12 0.15 660 14 4,420 660 24 3,770 0.12 940 18 4,400 10 × 7.7 10 × 9.9 560 10 × 12.6 1,120 12 5,300 22 5 × 5.7 100 45 1,100 33 6.3 × 4.4 211 40 1,670 5 × 5.7 125 35 2,000 125 68 6.3 × 5.9 218 30 2,200 82 6.3 × 7.7 262 100 24 2,700 8 × 6.7 28 2,800 6.3 × 5.9 30 2,200 24 2,700 35 2,670 6.3 × 7.7 0.12 320 10 × 7.7 120 8 × 6.7 384 28 2,800 180 10 × 7.7 576 29 3,430 270 6.3 × 9.5 864 11 5,000 330 1,056 5,300 470 1,504 5,300 820 10 x 12.6 6.3 × 4.4 120 45 2,000 22 6.3 × 4.4 88 35 2,000 22 6.3 × 5.9 88 48 1,300 47 8 × 6.7 188 45 1,.890 48 1,300 224 68 82 6.3 × 5.9 0.12 35V(1V) 40.0 272 328 400 120 29.0 5,400 15 100 25V(1E) 5,400 3,200 56 23.0 12 2,624 1,000 20V(1D) 480 270 8 × 12 1,080 21 4,000 390 8 x 12 1,560 14 4,950 470 10 × 12.6 1,880 20 4,300 10 8 × 6.7 47 6.3 × 5.9 150 8 × 12 270 10 × 12.6 18 6.3 × 5.9 82 8 × 12 150 10 × 12.6 0.10 0.12 0.12 125 60 1,500 235 49 1,300 750 28 2,200 1,350 27 2,700 126 64 900 574 29 2,200 1,050 28 2,600 注：铝壳顶端之表面温度不可大于 105℃，供给纹波电流予制品所产生的温升需考虑之。 产品编码说明 OVK系列 470微法拉 ± 20% 6.3V 编带 10φ×7.7L OVK 471 M 0J TR - 1008 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。。 34 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 470 39 16V (1C) 制品尺寸 φD×L 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 产品体系图 高分子固态铝电解电容器 OCVZ OCVZ系列 特长／用途 ‧105℃、2,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 15 页贴片型焊接条 件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 单位：毫米 制品各项寸法 φD 标示 φD = 5 ~ 6.3 φD = 8 ~ 10 L A B C W P ± 0.2 5 5.7 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 4.4 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 5.9 +0.1/-0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 10.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 9.9 +0.1/-0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.6 +0.1/-0.4 10.3 10.3 11.0 0.7 ~ 1.3 4.7 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 35 OP-CAP 规格表 产品体系图 高分子固态铝电解电容器 OCVZ 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) OP-CAP 2.9 4.6 2,800 330 6.3 × 4.4 500 16 3,180 390 6.3 × 5.9 300 14 3,160 300 16 3,500 420 9 4,200 500 20 3,370 500 9 5,380 6.3 × 5.9 0.12 6.3 × 7.7 680 8 × 6.7 820 8 × 12 0.15 1,200 10 × 7.7 0.12 600 13 4,450 1,500 8 × 12 0.15 750 12 5,150 2,200 10 × 9.9 0.12 1,100 10 5,500 2,700 10 × 12.6 0.15 1,350 9 5,600 150 5 × 5.7 270 6.3 × 5.9 330 6.3 × 5.9 390 6.3 × 7.7 1,000 1,800 2,200 120 220 330 390 820 300 0.12 8 × 6.7 8 × 12 0.15 1,500 1,800 36 12.0 20 2,730 15 3,160 15 3,160 468 9 4,200 500 22 3,220 500 9 5,380 10 × 7.7 0.12 800 14 4,300 8 × 12 0.15 960 12 4,700 10 × 9.9 0.12 960 10 5,500 8 × 12 0.15 1,200 12 4,700 1,200 10 5,500 0.12 1,440 10 5,500 1,440 9 5,600 1,760 9 5,700 2,660 10 × 9.9 10 × 9.9 10 × 12.6 10 × 12.6 0.15 5 × 5.7 300 21 6.3 × 4.4 500 18 3,000 6.3 × 5.9 300 15 3,160 415 17 3,390 623 9 4,200 6.3 × 5.9 0.12 6.3 × 7.7 8 × 6.7 8 × 12 491 22 3,220 0.15 1,033 13 4,700 1,033 14 4,300 0.12 1,512 12 5,025 10 × 7.7 1,200 10V (1A) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 19 1,500 7.2 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 300 1,200 6.3V (0J) 漏电流 (µA/微安) 5 × 5.7 560 4V (0G) 损失角正切值 (120 Hz, 20℃) 180 560 2.5V (0E) 制品尺寸 φD×L 10 × 9.9 10 × 9.9 1,890 12 5,025 10 × 12.6 0.15 1,890 10 5,560 10 × 12.6 0.15 2,268 11 5,200 68 5 × 5.7 300 23 2,540 120 6.3 × 5.9 300 22 2,600 150 6.3 × 7.7 450 15 3,400 220 8 × 6.7 270 8 × 6.7 440 22 3,220 500 22 3,220 390 8 × 10 470 780 17 4,000 680 10 × 7.7 940 19 3,800 10 × 9.9 1,056 13 4,820 0.12 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OCVZ 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 39 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 27 2,350 24 2,460 等效串联电阻(ESR) 5 × 5.7 6.3 × 5.9 68 6.3 × 5.9 82 6.3 × 7.7 300 262 25 2,440 24 2,700 6.3 × 5.9 16V (1C) 18.0 100 6.3 × 7.7 120 8 × 6.7 320 24 2,700 384 24 3,010 500 22 3,220 8 × 10 576 18 3,890 8 × 10 704 18 3,890 10 × 7.7 704 22 3,450 864 12 4,850 180 270 330 470 820 8 × 12 10 × 9.9 10 × 12.6 1,000 23.0 120 6.3 × 5.9 390 8 × 12 560 25V(1E) 29.0 40.0 10 × 9.9 0.15 3,010 0.12 1,056 16 4,350 0.15 1,056 12 5,300 0.15 1,504 10 6,100 0.12 2,624 12 5,400 0.12 3,200 12 5,400 480 25 3,200 1,560 14 4,950 2,240 18 4,100 0.12 2,240 12 5,600 56 6.3 × 5.9 280 30 2,800 180 8 × 12 900 16 4,650 220 10 × 9.9 1,100 20 3,800 1,650 14 5,000 154 35 2,600 574 20 4,000 840 18 4,400 330 35V(1V) 0.12 150 220 20V(1D) 2,490 10 × 12.6 0.12 10 × 12.6 22 6.3 × 5.9 82 8 × 12 120 10 × 12.6 0.12 OP-CAP 额定电压 (V/伏特) 产品编码说明 ± 20% 6.3V 编带 821 M 0J TR - 1008 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 OCVZ系列 820微法拉 OVZ 系列名 10φ×7.7L 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 37 产品体系图 高分子固态铝电解电容器 OVH OVH 系列 特长／用途 ‧105℃、2,000 小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合 RoHS 指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 15 页贴片型焊接条 件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 单位：毫米 L 38 B C W P ± 0.2 5 5.8 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 4.4 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 5.9 + 0.1 / -0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 9.5 ± 0.5 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 9.9 +0.1 / -0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 标示 φD = 5 ~ 6.3 A φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OVH 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 2V (0D) 2.3 1,200 6.3 × 5.9 270 5 × 5.8 330 390 2.5V (0E) 2.9 560 4V (0G) 4.6 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 0.12 5 × 5.8 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 500 8 5,230 10 3,860 500 10 3,860 等效串联电阻(ESR) 6.3 × 4.4 14 5 × 5.8 6.3 × 5.9 6.3 × 5.9 0.12 3,860 293 10 3,900 8 × 6.7 420 8 × 6.7 510 1,200 10 × 7.7 900 2,200 10 × 9.9 1,650 8 330 6.3 × 5.9 396 10 470 8 × 6.7 564 0.12 560 8 × 6.7 1,000 10 × 7.7 1,200 1,800 10 × 9.9 2,160 150 5 × 5.8 180 5 × 5.8 7.2 3,900 700 680 220 3,180 700 4,200 9 4,500 5,000 6,000 3,900 4,500 894 9 4,500 8 6,000 12 3,520 5,000 3,150 500 5 × 5.8 6.3V (0J) 漏电流 (µA/微安) 15 3,150 6.3 × 4.4 6.3 × 5.9 OP-CAP 额定电压 (V/伏特) 3,180 0.12 416 330 8 × 6.7 624 390 8 × 6.7 737 820 10 × 7.7 1,550 1,500 10 × 9.9 10 3,900 4,500 9 4,500 2,835 8 6,000 5,000 10V (1A) 12.0 220 6.3 × 5.9 0.12 500 20 2,700 16V (1C) 18.0 180 6.3 × 9.5 0.12 576 11 4,460 OVH系列 820微法拉 ± 20% 6.3V 编带 OVH 821 M 0J TR - 1008 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 产品编码说明 系列名 10φ×7.7L 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 39 产品体系图 高分子固态铝电解电容器 OCVU OCVU 系列 特长／用途 ‧125℃、1000 ~ 2,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +125℃ ± 20% (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 2.5 ~ 4V：1,000小时 6.3 ~ 16V：2,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 125℃环境中供给额定电压 1,000 / 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 15 页贴片型焊接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 8 单位：毫米 L 12.0 ± 0.5 B C W P ± 0.2 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 9.9 +0.1/-0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.6 +0.1/-0.4 10.3 10.3 11.0 0.7 ~ 1.3 4.7 标示 40 A 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OCVU 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 涌浪电压 额定静电容量 制品尺寸 损失角正切值 漏电流 等效串联电阻(ESR) (V/伏特) (µF/微法拉) φD×L (120 Hz, 20℃) (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 2.5V (0E) 2.9 680 8 × 12 1,000 10 × 9.9 1,500 10 × 12.6 750 8 × 12 448 560 4V (0G) 4.6 820 1,200 6.3V (0J) 10V (1A) 16V (1C) 7.2 12.0 18.0 10 × 9.9 340 0.18 0.18 10 × 12.6 470 8 × 12 560 10 × 9.9 820 10 × 12.6 330 8 × 12 470 10 × 9.9 560 10 × 12.6 180 8 × 12 220 10 × 9.9 330 10 × 12.6 0.15 0.15 0.15 500 13 13 额定纹波电流值 T ≤ 105℃ 105℃ < T≦125℃ 4,520 1,430 5,200 1,645 5,440 1,721 4,520 1,430 656 13 5,200 1,645 960 12 5,440 1,721 592 15 4,210 1,332 706 16 4,700 1,487 1,721 1,033 12 5,440 660 17 3,950 1,250 940 18 4,400 1,392 1,120 13 5,230 1,655 576 20 3,640 1,151 704 20 4,200 1,330 1,056 16 4,720 1,493 OP-CAP 额定电压 (V/伏特) 产品编码说明 ± 20% 6.3V 编带 471 M 0J TR - 0812 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 OCVU系列 470微法拉 OVU 系列名 8φ×12L 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 41 产品体系图 高分子固态铝电解电容器 OVA OVA 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 15,000小时 6.3φ×4.4L：3,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 15 页贴 片型焊接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 单位：毫米 L C W P ± 0.2 5.8 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 4.4 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10.3 10.3 11.0 0.7 ~ 1.3 4.7 12.6 + 0.1/-0.4 标示 42 B 5 10 φD = 5 ~ 6.3 A φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OVA 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 2.5V (0E) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 2.9 额定静电容量 (µF/微法拉) 4.6 110 25 2,500 280 23 3,100 340 12 4,770 8 × 6.7 8 × 12 1,000 10 × 7.7 500 19 4,240 1,500 10 ×12.6 750 10 5,500 100 6.3 × 5.8 80 26 2,450 120 6.3 × 4.4 240 38 1,710 5 × 5.8 120 30 1,490 6.3 × 5.8 120 26 2,450 220 8 × 6.7 330 8 × 6.7 470 560 0.12 176 25 3,020 264 25 3,020 10 × 7.7 376 20 4,130 8 × 12 448 12 4,770 680 10 × 7.7 544 20 4,130 820 10 ×12.6 656 10 5,500 1,200 10 ×12.6 960 10 5,500 47 5 × 5.8 59.2 35 1,380 68 6.3 × 5.8 85.6 27 2,400 6.3 × 4.4 258 40 1,670 6.3 × 5.8 103 27 2,400 0.12 5 × 5.8 126 35 1,380 6.3 × 4.4 315 40 1,670 6.3 × 5.8 126 27 2,400 120 6.3 × 5.8 151 27 2,400 150 8 × 6.7 189 25 3,020 220 8 × 6.7 277 25 3,020 330 10 × 7.7 416 20 4,130 390 8 × 12 491 12 4,770 8 × 12 592 12 4,770 10 × 7.7 592 20 4,130 680 10 × 12.6 857 10 5,500 820 10 × 12.6 1,033 10 5,500 33 5 × 5.8 66 40 1,270 5 × 5.8 94 40 1,270 6.3 × 4.4 235 41 1,560 6.3 × 5.8 94 31 2,250 2,250 47 12.0 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 680 470 10V (1A) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 560 100 7.2 漏电流 (µA/微安) 6.3 × 5.8 82 6.3V (0J) 损失角正切值 (120 Hz, 20℃) 220 150 4V (0G) 制品尺寸 φD×L 0.12 56 6.3 × 5.8 112 31 120 8 × 6.7 240 27 2,800 150 8 × 6.7 300 27 2,800 270 330 0.12 8 × 12 540 14 4,420 10 × 7.7 540 24 3,770 8 × 12 660 14 4,420 10 × 7.7 660 24 3,770 470 10 × 12.6 940 12 5,300 560 10 × 12.6 1,120 12 5,300 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) OP-CAP 额定电压 (V/伏特) 43 产品体系图 高分子固态铝电解电容器 OVA 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 22 18.0 OP-CAP 16V (1C) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 45 1,210 等效串联电阻(ESR) 176 45 1,490 106 37 2,050 39 6.3 × 5.8 125 37 2,050 8 × 6.7 262 30 2,700 150 10 × 7.7 3,430 0.12 480 26 8 × 12 576 16 4,360 10 × 7.7 576 26 3,430 10 × 12.6 704 14 5,050 10 × 12.6 792 14 5,050 15 6.3 × 4.4 150 57 1,300 22 6.3 × 5.8 88 50 1,650 39 8 × 6.7 156 45 2,000 47 8 × 6.7 188 45 2,000 82 10 × 7.7 328 40 2,500 10 × 12.6 600 20 4,320 150 29.0 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 82 330 25V (1E) 漏电流 (µA/微安) 70 6.3 × 4.4 6.3 × 5.8 220 23.0 损失角正切值 (120 Hz, 20℃) 5 × 5.8 33 180 20V (1D) 制品尺寸 φD×L 10 6.3 × 5.8 22 8 × 6.7 39 10 × 7.7 0.12 0.12 125 65 1,500 275 50 1,800 488 45 2,100 产品编码说明 ± 20% 6.3V 编带 471 M 0J TR - 0812 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 OVA系列 470微法拉 OVA 系列名 8φ×12L 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 44 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 产品体系图 高分子固态铝电解电容器 OVB OVB 系列 特长／用途 ‧105℃、20,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 静电容量变化率 损失角正切值 15,000小时 ≦初始值的± 20% ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 15 页贴 片型焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 5 6.3 6.3 8 8 8 10 10 L 5.8 ± 0.3 5.8 ± 0.3 6.4 +0.1/-0.4 6.7 ± 0.3 10.0 ± 0.5 12.0 ± 0.5 10.0 ± 0.5 12.6 +0.1/-0.4 单位：毫米 A 5.3 6.6 6.6 8.3 8.3 8.3 10.3 10.3 B 5.3 6.6 6.6 8.3 8.3 8.3 10.3 10.3 C 5.9 7.2 7.2 9.0 9.0 9.0 11.0 11.0 W 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.7 ~ 1.1 0.7 ~ 1.1 0.7 ~ 1.1 0.7 ~ 1.3 0.7 ~ 1.3 P ± 0.2 1.5 2.0 2.0 3.1 3.1 3.1 4.7 4.7 标示 φD = 5 ~ 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 45 OP-CAP 规格表 产品体系图 高分子固态铝电解电容器 OVB 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 额定电压 (V/伏特) 涌浪电压 (V/伏特) 2.5V(0E) 2.9 4V (0G) 额定静电容量 (µF/微法拉) 4.6 560 6.3 × 6.4 180 5 × 5.8 390 6.3 × 5.8 1,200 8 × 10 2,700 10 × 12.6 OP-CAP 330 6.3V (0J) 10V(1A) 7.2 12.0 20V(1D) 25V(1E) 18.4 23.0 29.0 损失角正切值 (120 Hz, 20℃) 0.12 0.12 8 × 6.7 6.3 × 6.4 0.12 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 300 16 3,500 120 25 2,300 等效串联电阻(ESR) 312 24 2,700 960 15 5,400 2,160 11 5,600 415 14 3,900 415 15 3,390 856 12 4,600 680 8 × 10 1,000 8 × 12 1,260 11 4,800 1,800 10 × 12.6 2,268 10 5,500 120 6.3 × 5.8 240 30 2,700 150 8 × 6.7 300 21 2,880 470 8 × 10 940 17 3,800 820 10 × 10 1,640 15 4,300 10 × 12.6 2,400 13 4,800 300 24 2,490 864 20 3,600 1,248 18 3,900 1,200 16V(1C) 制品尺寸 φD×L 0.12 100 6.3 × 6.4 270 8 × 10 390 8 × 12 470 10 × 10 1,504 16 4,200 680 10 × 12.6 2,176 14 4,700 27 6.3 × 5.8 108 60 1,400 156 45 2,000 400 22 3,200 0.12 39 8 × 6.7 100 8 × 12 180 10 × 12.6 720 20 4,300 12 6.3 × 5.8 100 70 1,200 165 50 2,000 280 45 2,200 410 30 3,800 33 8 ×10 56 10 × 10 82 10 × 12.6 0.12 0.12 产品编码说明 OVB系列 100微法拉 ± 20% 16V 编带 6.3φ×6.4L OVB 101 M 1C TR - 0607 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 46 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 产品体系图 高分子固态铝电解电容器 OVE OVE 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 静电容量变化率 损失角正切值 15,000小时 ≦初始值的± 20% ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 15 页贴 片型焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 标示 φD = 5 ~ 6.3 单位：毫米 L A B C W P ± 0.2 5 5.8 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 7.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 10.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 12.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 10.0 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.6 +0.1/-0.4 10.3 10.3 11.0 0.7 ~ 1.3 4.7 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 47 OP-CAP 规格表 产品体系图 高分子固态铝电解电容器 OVE 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 6.3 × 5.8 195 15 470 6.3 × 7.7 235 6.3 × 7.7 280 8 × 6.7 280 OP-CAP 8 × 6.7 340 0.12 3,600 4,100 4,100 4,260 8 × 12 410 9 5,400 10 × 7.7 600 13 4,450 8 × 10 750 10 5,220 8 × 12 750 9 5,400 2,200 10 × 10 1,100 10 5,500 2,700 10 × 12.6 1,350 9 5,600 100 5 × 5.8 80 22 2,610 150 5 × 5.8 120 22 2,610 270 6.3 × 5.8 216 15 3,160 330 6.3 × 5.8 264 15 3,160 390 6.3 × 7.7 312 470 8 × 6.7 376 560 8 × 6.7 680 8 × 7.7 1,500 1,800 3,470 14 448 0.12 544 3,950 13 8 × 10 800 10 5,220 10 × 7.7 800 14 4,300 8 × 12 960 9 5,400 10 5,500 1,440 9 5,600 960 10 × 10 1,200 1,440 10 × 12.6 100 5 × 5.8 126 24 2,500 120 5 × 5.8 151 24 2,500 220 6.3 × 5.8 277 15 270 6.3 × 7.7 340 6.3 × 7.7 415 8 × 6.7 415 330 390 8 × 6.7 470 8 × 7.7 820 8 × 12 1,200 0.12 14 491 3,470 3,950 13 12 4,770 1,033 10 5,150 14 4,300 10 × 10 1,510 12 5,025 10 × 10 1,890 12 5,025 10 × 12.6 1,890 10 5,500 10 × 7.7 1,500 3,160 3,470 592 8 × 10 48 13 12 820 8 × 7.7 3,160 3,600 410 1,200 7.2 2,670 390 1,000 6.3V (0J) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 21 1,500 4.6 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 90 1,200 4V (0G) 漏电流 (µA/微安) 5 × 5.8 680 2.9 损失角正切值 (120 Hz, 20℃) 180 560 2.5V (0E) 制品尺寸 φD×L 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OVE 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 47 56 12.0 5 × 5.8 2,310 120 6.3 × 5.8 240 6.3 × 7.7 300 220 8 × 6.7 270 8 × 6.7 540 390 8 × 10 780 17 4,000 470 10 × 7.7 940 19 3,800 680 10 × 10 1,360 13 4,820 5 × 5.8 105 35 2,070 39 5 × 5.8 124 35 2,070 68 6.3 × 5.8 217 28 2,390 82 6.3 × 7.7 262 2,700 6.3 × 7.7 320 2,700 100 18.0 28 112 136 150 33 16V (1C) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 94 68 10V (1A) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 0.12 8 × 6.7 25 440 21 3,220 3,220 24 320 0.12 2,530 2,880 3,010 120 8 × 6.7 150 8 × 7.7 480 22 3,150 180 8 × 10 576 18 3,890 8 × 10 704 18 3,890 10 × 7.7 704 22 3,450 10 × 10 1,050 16 4,350 220 330 OP-CAP 额定电压 (V/伏特) 384 3,010 产品编码说明 OVE系列 820微法拉 ± 20% 6.3V 编带 8φ×12L OVE 821 M 0J TR - 0812 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 49 产品体系图 高分子固态铝电解电容器 OVJ OVJ 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 静电容量变化率 损失角正切值 15,000小时 ≦初始值的± 20% ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 15 页贴 片型焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 L A B C W P ± 0.2 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 9.5 ± 0.5 6.6 6.6 7.2 0.5 ~ 0.8 2.0 标示 50 单位：毫米 φD 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OVJ 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 820 2.5V (0E) 6.3V (0J) 2.9 7.2 制品尺寸 φD×L 6.3 × 7.7 6.3 × 9.5 1,000 6.3 × 9.5 1,200 6.3 × 9.5 560 10V(1A) 12.0 390 16V(1C) 18.0 270 20V(1D) 23.0 150 25V(1E) 29.0 82 损失角正切值 (120 Hz, 20℃) 0.12 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 1,020 7 5,000 10 4,300 等效串联电阻(ESR) 1,020 1,250 1,500 6.3 × 7.7 0.12 1,760 8 5,000 6.3 × 9.5 0.12 1,760 10 4,300 6.3 × 7.7 0.12 1,950 13 4,460 6.3 × 9.5 0.12 1,950 13 4,000 6.3 × 7.7 0.12 864 13 4,460 6.3 × 9.5 0.12 864 10 5,080 6.3 × 7.7 0.12 600 18 3,790 6.3 × 9.5 0.12 600 18 3,200 6.3 × 7.7 0.12 410 28 3,040 6.3 × 9.5 0.12 410 28 3,000 OP-CAP 额定电压 (V/伏特) 产品编码说明 OVJ系列 820微法拉 ± 20% 2.5V 编带 6.3φ×9.5L OVJ 821 M 0E TR - 0610 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 51 产品体系图 高分子固态铝电解电容器 OVG OVG 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 15,000小时 5 ~ 6.3φ×4.4: 3,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 15 页贴 片型焊接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 φD 标示 φD = 5 ~ 6.3 52 单位：毫米 L A B C W P ± 0.2 5 4.4 ± 0.2 5.3 5.3 5.9 0.5 ~ 0.8 1.5 5 5.8 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 4.4 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 7.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 10.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 7.7 ± 0.3 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 10.0 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.6 +0.1/-0.4 10.3 10.3 11.0 0.7 ~ 1.3 4.7 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OVG 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 39 16V (1C) 18.0 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 1,840 47 5 × 4.4 376 50 1,840 68 6.3 × 4.4 544 40 2,450 100 5 × 5.8 320 27 3,000 180 6.3 × 5.8 576 220 6.3 × 7.7 704 22 3,300 270 8 × 6.7 864 1,000 8 × 7.7 0.12 1,050 21 3,400 8 × 10 1,050 21 3,400 8 × 10 1,790 18 3,900 10 × 10 2,620 16 4,200 10 × 12.6 2,620 12 5,400 10 × 10 3,200 18 4,100 10 × 12.6 3,200 12 5,400 27 5 × 4.4 270 55 1,770 33 5 × 4.4 330 55 1,770 5 × 5.8 188 30 2,800 47 6.3 × 4.4 470 42 2,400 56 5 × 5.8 224 30 2,800 120 6.3 × 5.8 480 150 6.3 × 7.7 25 3,200 180 0.12 600 8 × 6.7 720 8 × 7.7 880 23 3,300 8 × 10 880 23 3,400 390 8 × 10 1,560 20 3,700 560 10 × 10 2,240 18 4,100 10 5 × 4.4 125 60 1,700 5 × 5.8 110 40 2,450 6.3 × 4.4 275 45 2,350 5 × 5.8 135 40 2,450 30 2,800 280 220 22 27 39 47 29.0 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 50 820 25V(1E) 漏电流 (µA/微安) 312 560 23.0 损失角正切值 (120 Hz, 20℃) 5 × 4.4 330 20V(1D) 制品尺寸 φD×L 56 OP-CAP 额定电压 (V/伏特) 195 6.3 × 5.8 6.3 × 7.7 235 0.12 280 28 2,800 68 8 × 6.7 340 28 3,000 82 8 × 7.7 410 26 3,100 100 8 × 10 500 24 3,300 120 8 × 10 600 22 3,500 150 10 × 7.7 750 25 3,400 220 10 × 10 1,100 20 3,800 产品编码说明 ± 20% 25V 编带 151 M 1E TR - 1008 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 OVG系列 150微法拉 OVG 系列名 10φ×7.7L 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 53 产品体系图 高分子固态铝电解电容器 OVF OVF 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 15,000小时 5 ~ 6.3×4.4：3,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 15 页贴 片型焊接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 L A B C W P ± 0.2 5 4.4 ± 0.2 5.3 5.3 5.9 0.5 ~ 0.8 1.5 5 5.8 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 4.4 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 8 7.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 标示 φD = 5 ~ 6.3 54 单位：毫米 φD φD = 8 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OVF 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 2.0 (0D) 2.3 额定静电容量 (µF/微法拉) 4V (0G) 4.6 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 12 3,500 2,100 等效串联电阻(ESR) 5 × 4.4 25 5 × 5.8 10 3,900 12 3,500 10 3,900 292 10 3,900 352 9 4,200 6.3 × 5.8 700 10 3,900 560 6.3 × 7.7 420 9 4,200 8 × 6.7 420 10 680 8 × 6.7 510 10 1,000 8 × 7.7 750 9 330 6.3 × 5.8 396 10 3,900 700 468 9 4,200 564 10 700 6.3 × 4.4 5 × 5.8 6.3 × 5.8 6.3 × 7.7 0.12 4,500 390 6.3 × 7.7 470 8 × 6.7 560 8 × 6.7 672 10 680 8 × 7.7 816 9 25 2,100 700 12 3,500 12 3,500 416 10 3,900 150 220 270 6.3V (0J) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 220 470 0.12 漏电流 (µA/微安) 6.3 × 5.8 390 2.9 损失角正切值 (120 Hz, 20℃) 680 330 2.5V (0E) 制品尺寸 φD×L 7.2 5 × 4.4 5 × 5.8 5 × 5.8 6.3 × 5.8 6.3 × 7.7 6.3 × 5.8 330 0.12 0.12 4,500 510 9 4,200 700 10 3,900 6.3 × 7.7 623 9 4,200 8 × 6.7 624 10 4,500 390 8 × 6.7 737 10 4,500 470 8 × 7.7 888 9 4,500 560 8 × 7.7 1,050 9 4,500 12.0 120 5 × 5.8 240 22 2,600 OVF系列 560微法拉 ± 20% 2.5V 编带 OVF 561 M 0E TR - 0608 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 10V (1A) 0.12 OP-CAP 额定电压 (V/伏特) 产品编码说明 系列名 6.3φ×7.7L 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 55 产品体系图 高分子固态铝电解电容器 OVD OVD 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 静电容量变化率 损失角正切值 15,000小时(6.3×4.4: 3,000小时) ≦初始值的± 20% ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 / 3,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 15 页贴 片型焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率 < 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 L A B C W P ± 0.2 5 5.8 ± 0.3 5.3 5.3 5.9 0.5 ~ 0.8 1.5 6.3 4.4 ± 0.2 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 标示 56 单位：毫米 φD 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OVD 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 220 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 6.3 × 4.4 4V (0G) 6.3V (0J) 2.9 4.6 330 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 19 2,780 16 3,500 等效串联电阻(ESR) 300 5 × 5.8 2.5V (0E) 漏电流 (µA/微安) 412 0.12 6.3 × 4.4 700 560 6.3 × 5.8 700 180 6.3 × 4.4 220 5 × 5.8 360 19 2,780 440 17 3,390 390 6.3 × 5.8 780 17 3,390 150 6.3 × 4.4 472 19 2,780 180 5 × 5.8 567 17 3,390 7.2 0.12 0.12 220 6.3 × 4.4 700 18 3,200 330 6.3 × 5.8 1,040 17 3,390 18.0 100 6.3 × 5.8 0.12 320 24 2,490 OVD系列 100微法拉 ± 20% 16V 编带 OVD 101 M 1C TR - 0606 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 16V(1C) OP-CAP 额定电压 (V/伏特) 产品编码说明 系列名 6.3φ×5.8L 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 57 产品体系图 高分子固态铝电解电容器 OVS OVS 系列 特长／用途 ‧105℃、20,000小时寿命保证 ‧极低等效串联电阻(ESR)，贴片型固态电容器 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流( 20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 静电容量变化率 损失角正切值 20,000小时 ≦初始值的± 20% ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 20,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性*(请参照第 15 页贴 片型焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率 < 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 L A B C W P ± 0.2 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 6.7 ± 0.3 8.3 8.3 9.0 0.7 ~ 1.1 3.1 标示 φD = 6.3 58 单位：毫米 φD φD = 8 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 OVS 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 4V (0G) 4.6 6.3V (0J) 10V (1A) 16V (1C) 额定静电容量 (µF/微法拉) 7.2 12.0 18.0 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 560 8 × 6.7 0.12 120 6.3 × 5.8 220 6.3 × 5.8 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 440 22 3,220 151 0.12 277 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 2,570 22 2,570 390 8 × 6.7 120 6.3 × 5.8 0.12 240 491 27 2,320 150 8 × 6.7 0.12 300 30 2,760 39 6.3 × 5.8 125 37 2,050 68 6.3 × 5.8 218 30 2,200 82 8 × 6.7 262 30 2,760 120 8 × 6.7 384 27 2,900 0.12 3,220 OP-CAP 额定电压 (V/伏特) 产品编码说明 ± 20% 16V 编带 121 M 1C TR - 0807 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 OVS系列 120微法拉 OVS 系列名 8φ×6.7L 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 59 产品体系图 高分子固态铝电解电容器 OCR OCR 系列 特长／用途 ‧105℃、2,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后，参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 6.3 6.3 6.3 8 10 10 L 5.5 6.5 11 11.5 10 12 P φd 60 2.5 0.45 3.5 0.5 1.0 β 0.5 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 5.0 0.6 α 标示 φD = 6.3 单位：毫米 φD 产品体系图 高分子固态铝电解电容器 OCR 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 2.5V (0E) 额定静电容量 (µF/微法拉) 2.9 10V (1A) 7.2 12.0 18.0 0.12 110 28 2,390 0.12 195 18 3,160 340 10 5,230 0.18 500 14 4,700 680 23.0 750 12 5,500 6.3 × 5.5 0.12 120 40 1,810 270 6.3 × 11 0.12 216 15 3,200 0.18 448 10 5,230 0.18 960 12 5,500 126 40 1,810 277 18 3,160 416 28 2,390 4,770 560 29.0 35V (1V) 8 × 11.5 10 × 12 6.3 × 5.5 220 6.3 × 11 330 6.3 × 6.5 390 8 × 11.5 470 8 × 11.5 820 10 × 12 100 6.3 × 6.5 220 10 × 10 330 8 × 11.5 10 × 12 0.12 0.15 0.12 491 12 592 12 4,770 1,033 12 5,500 200 45 1,700 0.15 440 17 3,950 0.12 660 14 4,420 0.12 1,360 12 5,300 47 6.3 × 5.5 0.10 150 50 1,650 100 6.3 × 11 0.10 320 22 2,820 576 16 4,360 1,056 16 4,360 180 8 × 11.5 10 × 10 0.12 330 10 × 12 1,056 14 5,050 22 6.3 × 5.5 0.10 88 60 1,450 56 6.3 × 11 0.10 224 25 2,650 400 24 3,320 400 24 3,320 600 20 4,320 100 8 × 11.5 100 10 × 10 150 10 × 12 330 10 × 12 0.12 1,320 24 2,800 6.8 6.3 × 5.5 0.10 170 80 1,200 8 × 11.5 165 24 3,320 8 × 11.5 280 24 3,320 10 × 12.5 280 20 4,320 340 24 3,320 56 68 40.0 10 × 12 100 33 25V (1E) 8 × 11.5 10 × 10 150 330 20V (1D) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 6.3 × 11 560 16V (1C) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 6.3 × 5.5 1,200 6.3V (0J) 漏电流 (µA/微安) 390 1,500 4.6 损失角正切值 (120 Hz, 20℃) 220 1,000 4V (0G) 制品尺寸 φD×L 8 × 11.5 0.15 0.12 100 10 × 12 500 20 4,320 270 10 × 12 1,350 25 2,800 22 8 × 11.5 154 31 2,300 39 8 × 11.5 273 31 2,300 3,650 47 10 × 12 329 30 68 10 × 12 476 28 2,700 150 10 × 12 1,050 26 2,700 0.12 OP-CAP 额定电压 (V/伏特) 产品编码说明 OCR系列 470微法拉 ± 20% 6.3V 长脚 透气式 8φ×11.5L OCR 471 M 0J BK - 0811 系列 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 无铅引线与 镀膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 61 产品体系图 高分子固态铝电解电容器 OCRZ OCRZ 系列 特长／用途 ‧105℃、2000 小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后，参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 5φ、6.3φ与 8φ×8L 单位：毫米 φD 5 6.3 6.3 8 8 L 8 6 8 8 12 P 2.0 φd 0.5 2.5 0.45 0.6 α 1.0 β 0.5 8φ×12L与10φ×12L 标示 φD = 5 ~ 6.3 62 3.5 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) φD = 8 ~ 10 10 12 5.0 产品体系图 高分子固态铝电解电容器 OCRZ 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 330 6.3 × 8 390 6.3 × 6* 470 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 7 5,600 500 10 3,900 235 7 5,000 500 10 5×8 8×8 4,200 0.10 5×8 560 820 2.5V (0E) 4,200 6.3 × 6* 6.3 × 8 8×8 0.12 280 6,200 6.3 × 8 0.10 500 5,600 8×8 0.10 410 8×8 1,000 8 × 12 410 0.12 6,200 500 10 × 12 1,200 1,500 6.3 × 8 7 0.10 600 5,600 8×8 600 6,200 8 × 12 750 6,200 10 × 12 750 6,500 900 6,200 1,800 8×8 2,200 8 × 12 1,100 6,200 2,700 10 × 12 1,350 7,200 3,900 10 × 12 1,950 0.12 7,200 5,600 6.3 × 8 0.10 500 8×8 0.10 448 8 × 12 0.12 448 1,000 8×8 0.10 1,200 8 × 12 1,500 10 × 12 560 820 4V (0G) 4.6 656 800 7 0.12 1,200 6,500 1,760 8 7,200 2,160 8 7,200 680 8 3,900 0.10 832 8 3,900 8×8 0.12 592 8 × 12 2,700 270 5×8 330 5×8 6.3 × 8 470 560 7.2 680 1,000 5,600 6,200 0.12 6,200 6.3 × 8 0.10 5,600 8×8 0.10 8 × 12 0.12 6.3 × 8 6.3 × 8 820 6,200 960 2,200 6.3V (0J) 4,000 5,600 8 × 12 2.9 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ OP-CAP 额定电压 (V/伏特) 8×8 706 7 857 5,600 5,600 0.10 1,033 8 × 12 10 × 12 0.12 8×8 0.10 8 × 12 0.12 6,200 6,200 6,200 8 5,500 7 6,200 1,260 7 6,200 1,260 8 5,500 注：制品尺寸标有“ * ”者，其长度最大为6.0 mm。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 63 产品体系图 高分子固态铝电解电容器 OCRZ 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 6.3V (0J) 额定静电容量 (µF/微法拉) 7.2 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 1,200 1,512 8 5,500 1,500 1,890 7 6,200 1,800 制品尺寸 φD×L 10 × 12 损失角正切值 (120 Hz, 20℃) 0.12 OP-CAP 2,200 10V (1A) 12.0 2,268 2,772 270 8 × 12 540 390 8 × 12 780 470 10 × 12 940 560 820 1,200 100 180 等效串联电阻(ESR) 8×8 10 × 12 0.12 10 × 12 1,640 10 × 12 2,400 6.3 × 6* 320 6.3 × 8 500 0.10 9 5,600 1,120 1,640 8×8 5,000 6,000 1,120 8 × 12 6.3 × 8 5,000 8 6,000 5,000 8 6,000 6,000 24 2,490 4,680 576 4,680 576 10 5,000 6.3 × 8 270 16V (1C) 18.0 330 4,680 8×8 864 8 × 12 0.12 8×8 0.10 1,056 8 10 × 12 0.12 1,056 8×8 470 820 8 × 12 10 × 12 1,000 20V (1D) 25V (1E) 35V (1V) 23.0 29.0 40.0 0.12 5,000 10 1,504 8 6,000 16 4,000 10 5,400 8 6,000 6,100 0.10 2,624 10 0.10 3,200 10 6,100 1,320 17 3,880 1,560 14 4,970 2,720 12 5,400 900 18 3,770 1,100 16 4,650 5,000 330 8×8 390 8 × 12 680 10 × 12 180 8×8 220 8 × 12 390 10 × 12 1,950 14 47 8 × 12 329 24 3,600 82 8 × 12 574 20 4,000 120 10 × 12 840 18 4,400 150 10 × 12 1,050 20 3,800 0.12 0.12 0.12 注：制品尺寸标有“ * ”者，其长度最大为6.0 mm。 产品编码说明 6.3V 471 M 0J BK - 0608 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 470微法拉 ORZ 系列 长脚 ± 20% OCRZ系列 6.3φ×8L 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 64 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 产品体系图 高分子固态铝电解电容器 ORE ORE系列 特长／用途 ‧105℃、5,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 规格表 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% (120 Hz, 20℃) OP-CAP 项 目 工作温度范围 额定静电容量容许误差值 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 保证寿命时间 5,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 5φ、6.3φ与 8φ× 6.5 ~ 8L 单位：毫米 φD 5 6.3 6.3 8 8 8 10 L 8 5.5 8 6.5 8 12 12 P 2.0 φd 0.5 0.45 2.5 α 1.0 0.5 3.5 5.0 0.6 1.0 β 0.5 1.0 0.5 8φ×12L与10φ×12L 标示 φD = 5 ~ 6.3 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) φD = 8 ~ 10 65 产品体系图 高分子固态铝电解电容器 ORE 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 100 330 390 OP-CAP 470 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 7 4,180 等效串联电阻(ESR) 5×8 5×8 0.10 6.3 × 8 6.3 × 5.5 0.12 5×8 6.3 × 8 500 0.10 5×8 2.5V (0E) 2.9 560 6.3 × 5.5 0.12 6.3 × 8 8×8 280 6.3 × 8 820 8×8 0.10 8 × 12 1,000 2,700 500 7 4,180 5 5,900 10 3,900 7 4,180 5 5,900 7 4,180 10 3,900 5 5,900 8 4,700 5 5,900 7 6,100 10 5,560 8×8 10 × 12 1,350 6.3 × 8 560 4V(0G) 4.6 5,600 8×8 8 × 12 500 0.10 7 680 8 × 12 544 820 10 × 12 656 6.3 × 8 470 8×8 592 8 × 12 6.3V (0J) 10V(1A) 7.2 12.0 560 8×8 706 857 1,500 10 × 12 1,890 270 180 220 8 × 6.5 6.3 × 8 0.10 6.3 × 5.5 8 × 6.5 0.12 8×8 5,600 8 5,700 8 5,700 5,600 7 6,100 10 5,560 6,640 500 22 3,220 320 24 2,490 480 10 4,680 500 24 2,490 500 22 3,220 576 10 5,000 8 × 12 576 16 4,360 500 13 4,150 0.10 8 × 6.5 864 8×8 8 × 12 10 5,080 13 4,150 10 5,000 11 5,000 8×8 0.12 1,504 8 5,400 10 × 12 0.10 1,504 10 6,100 560 8 × 12 0.12 1,792 14 4,950 1,000 10 × 12 0.12 3,200 12 5,400 470 66 7 8 × 6.5 6.3 × 8 270 0.12 6.3 × 5.5 6,640 706 10 × 12 150 18.0 0.10 680 100 16V (1C) 6.3 × 8 6,100 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 高分子固态铝电解电容器 ORE 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 20V(1D) 25V(1E) 35V(1V) 额定静电容量 (µF/微法拉) 23.0 29.0 40.0 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 3,200 等效串联电阻(ESR) 120 6.3 × 5.5 480 25 180 8 × 6.5 720 25 3,200 390 8 × 12 1,560 14 4,970 560 10 × 12 2,240 12 5,600 56 6.3 × 5.5 280 30 2,800 82 8 × 6.5 410 28 3,000 180 8 × 12 900 16 4,650 220 8 × 12 1,100 16 4,650 330 10 × 12 1,650 14 5,000 390 10 × 12 1,950 14 5,000 22 6.3 × 5.5 154 35 2,600 39 8 × 6.5 82 8 × 12 120 10 × 12 0.12 0.12 0.12 273 30 2,800 574 20 4,000 840 18 4,400 OP-CAP 额定电压 (V/伏特) 产品编码说明 2.5V 471 M 0E BK - 0608 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 470微法拉 ORE 系列 长脚 ± 20% ORE系列 6.3φ×8L 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 67 产品体系图 高分子固态铝电解电容器 OCRK OCRK 系列 特长／用途 ‧105℃、5,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k~300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 5,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 单位：毫米 6.3φ×8L φD 6.3 8 L 8 11.5 12 P 2.5 3.5 5.0 φd 0.6 α 1.0 β 0.5 8φ×11.5L与10φ×12L 68 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 10 产品体系图 高分子固态铝电解电容器 OCRK 标示 φD = 6.3 φD = 8 ~ 10 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 330 2.5V (0E) 2.9 4V (0G) 4.6 470 560 6.3 × 8 0.10 500 7 5,600 6.3 × 8 0.10 500 7 5,000 4,210 820 560 390 6.3V (0J) 7.2 10V (1A) 12.0 16V (1C) 18.0 470 23.0 25V (1E) 29.0 35V (1V) 40.0 8 × 11.5 0.15 491 15 0.10 592 8 4,700 0.15 592 15 4,210 560 6.3 × 8 0.10 706 8 4,700 820 10 × 12 0.15 1,033 12 4,360 0.12 660 17 3,950 0.12 1,360 16 4,720 576 20 3,640 864 15 3,800 1,056 16 4,720 0.12 400 28 2,300 0.12 1,320 26 2,800 0.12 500 28 2,200 0.12 1,350 27 2,700 0.12 476 29 2,200 0.12 1,050 28 2,600 330 560 180 20V (1D) 8 × 11.5 6.3 × 8 8 × 11.5 10 × 12 8 × 11.5 270 6.3 × 8 330 10 × 12 100 330 100 270 68 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 150 10 × 12 0.12 产品编码说明 OCRK系列 470微法拉 ± 20% 6.3V 长脚 8φ×11.5L ORK 471 M 0J BK - 0811 系列 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 69 OP-CAP 尺寸：直径(φD)×长度(L)，(毫米/mm) 产品体系图 高分子固态铝电解电容器 OCRU OCRU 系列 特长／用途 ‧125℃、1000 ~ 2,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受大纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +125℃ ± 20% (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 参阅标准品一览表 2.5 ~ 4V：1,000小时； 6.3 ~ 20V： 2,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 1,000 / 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 耐湿无负荷特性 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 纹波电流与频率补正系数 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 标示 70 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 单位：毫米 φD 8 L 11.5 12 P 3.5 5.0 10 φd 0.6 α 1.0 β 0.5 产品体系图 高分子固态铝电解电容器 OCRU 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 涌浪电压 (V/伏特) 2.5V (0E) 2.9 4V (0G) 4.6 6.3V (0J) 7.2 10V (1A) 12.0 16V (1C) 18.0 20V (1D) 23.0 额定静电容量 (µF/微法拉) 680 1,200 560 1,200 470 820 330 560 180 330 100 150 制品尺寸 φD×L 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 10 × 12 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 T ≦ 105℃ 105℃ < T≦125℃ 0.18 340 13 4,520 1,430 0.18 600 13 5,440 1,721 0.18 448 13 4,520 1,430 0.18 960 12 5,440 1,721 0.15 592 15 4,210 1,332 0.15 1,033 12 5,440 1,721 0.12 660 16 3,950 1,250 0.12 1,120 13 5,230 1,655 0.12 576 18 3,640 1,151 0.12 1,056 16 4,720 1,493 0.15 400 24 3,320 1,050 0.15 600 20 4,320 1,367 OP-CAP 额定电压 (V/伏特) 产品编码说明 OCRU系列 470微法拉 ± 20% 6.3V 长脚 透气式 8φ×11.5L ORU 471 M 0J BK - 0811 系列 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 71 产品体系图 高分子固态铝电解电容器 ORS ORS 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 15,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 标示 72 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 单位：毫米 φD 8 L 11.5 12 P 3.5 5.0 10 φd 0.6 α 1.0 β 0.5 产品体系图 高分子固态铝电解电容器 ORS 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 2.5V(0E) 2.9 额定静电容量 (µF/微法拉) 680 8 × 11.5 820 8 × 11.5 1,500 560 4V (0G) 制品尺寸 φD×L 1,000 漏电流 (µA/微安) 0.12 10 × 12 8 × 11.5 820 4.6 损失角正切值 (120 Hz, 20℃) 10 × 12 7.2 0.12 20V (1D) 25V (1E) 35V (1V) 18.0 23.0 29.0 40.0 5,230 5,230 750 8 5,500 448 10 5,230 8 5,500 800 8 × 11.5 491 12 4,770 470 8 × 11.5 592 12 4,770 10 5,500 0.12 10 × 12 857 1,033 1,000 16V (1C) 10 10 960 680 12.0 340 410 390 820 10V (1A) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 656 1,200 6.3V (0J) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 1,260 270 8 × 11.5 540 14 4,420 330 8 × 11.5 660 14 4,420 470 10 × 12 560 10 × 12 0.12 940 12 5,300 1,360 12 5,300 100 8 × 11.5 320 16 4,360 180 8 × 11.5 576 16 4,360 5,050 270 10 × 12 330 10 × 12 100 150 68 100 18 33 OP-CAP 额定电压 (V/伏特) 8 × 11.5 10 × 12 8 × 11.5 10 × 12 8 × 11.5 10 × 12 0.12 864 14 1,056 14 5,050 0.12 400 24 3,320 0.12 600 20 4,320 0.12 340 24 3,320 0.12 500 20 4,320 0.12 315 34 2,830 0.12 578 30 3,270 产品编码说明 ORS系列 470微法拉 ± 20% 6.3V 长脚 透气式 8φ×11.5L ORS 471 M 0J BK - 0811 系列 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 73 产品体系图 高分子固态铝电解电容器 ORA ORA 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 15,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 制品各项寸法 6.3 8 L 11 11.5 12 P 2.5 3.5 5.0 φd 0.5 1.0 β 0.5 74 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 10 0.6 α 标示 φD = 6.3 单位：毫米 φD 产品体系图 高分子固态铝电解电容器 ORA 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) , 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 390 2.5V (0E) 2.9 制品尺寸 φD×L 6.3 × 11 6.3V (0J) 4.6 195 20 3,150 7 5,580 820 8 × 11.5 410 7 5,580 500 6 5,860 1,500 10 × 12 270 6.3 × 11 390 6.3 × 11 8 × 11.5 18.0 750 7 5,860 216 20 3,160 0.12 312 24 3,300 0.08 448 7 5,580 10 × 12 0.08 656 6 5,860 6.3 × 11 0.12 277 20 3,160 330 6.3 × 11 0.12 416 28 3,190 491 8 5,080 8 × 11.5 592 7 5,700 680 10 × 12 8 × 11.5 857 7 5,860 47 6.3 × 11 94 25 2,820 9 4,710 68 6.3 × 11 100 6.3 × 11 150 6.3 × 11 270 16V (1C) 0.12 220 390 12.0 0.08 820 470 10V (1A) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 等效串联电阻(ESR) 340 560 7.2 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 8 × 11.5 10 × 12 0.12 漏电流 (µA/微安) 680 1,000 4V (0G) 损失角正切值 (120 Hz, 20℃) 8 × 11.5 0.08 0.12 136 200 OP-CAP 额定电压 (V/伏特) 300 0.08 540 470 10 × 12 0.08 940 8 5,650 100 6.3 × 11 0.12 320 25 2,820 产品编码说明 透气式 8φ×11.5L 0J BK - 0811 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 6.3V 471 M 额定静电容量 额定静电容量 容许误差值 470微法拉 ORA 系列 长脚 ± 20% ORA系列 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 75 产品体系图 高分子固态铝电解电容器 ORC ORC 系列 特长／用途 ‧105℃、15,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 15,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 φD 8 8 L 8 11.5 P 8φ×11.5L与10φ×12L 标示 76 单位：毫米 制品各项寸法 8φ×8L 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 3.5 10 12 5.0 φd 0.6 α 1.0 β 0.5 产品体系图 高分子固态铝电解电容器 ORC 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 2.5V (0E) 额定静电容量 (µF/微法拉) 2.9 8×8 500 8×8 500 2,700 10V (1A) 7.2 12.0 8 × 11.5 18.0 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 7 6,100 等效串联电阻(ESR) 500 8 × 11.5 680 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 500 0.10 750 10 × 12 8×8 1,350 8 5,560 448 7 6,100 544 7 6,100 0.10 10 × 12 800 6 6,640 470 8×8 592 8 5,700 560 8×8 706 8 5,700 820 10 × 12 1,033 7 6,640 1,500 10 × 12 5,560 390 680 270 16V (1C) 8×8 8 × 11.5 560 1,000 6.3V (0J) 漏电流 (µA/微安) 820 1,000 4.6 损失角正切值 (120 Hz, 20℃) 560 1,500 4V (0G) 制品尺寸 φD×L 8 × 11.5 10 × 12 0.10 1,890 10 0.10 780 9 5,650 0.10 1,360 7 6,100 864 11 5,080 0.10 1,056 10 6,100 1,504 10 6,100 8 × 11.5 330 10 × 12 470 10 × 12 OP-CAP 额定电压 (V/伏特) 产品编码说明 6.3V 471 M 0J BK - 0811 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 470微法拉 ORC 系列 长脚 ± 20% ORC系列 8φ×11.5L 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 77 产品体系图 高分子固态铝电解电容器 ORG ORG 系列 特长／用途 ‧105℃、20,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 16V: 20,000小时 20 ~ 35V: 15,000小时 ≦初始值的± 20% ≦初始规格值的 150% 保证寿命时间 耐久性 耐湿无负荷特性 静电容量变化率 损失角正切值 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 20,000 / 15,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 图1 制品各项寸法 φD L 单位：毫米 6.3 5.5 P 8 8 8 6.5 2.5 φd 0.45 α 0.5 16 12 16 20 5.0 0.6 1.0 1.0 0.5 1.0 1.5 2.0 1.0 1.5 2.0 0.5 图号 1 2 图3 套管与标示颜色：宝蓝色／金色 套管与标示颜色：宝蓝／金 78 20 3.5 β 图2 10 11.5 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 3 2 3 产品体系图 高分子固态铝电解电容器 ORG 标示 φD = 6.3 φD = 8 ~ 10 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 6.3 × 5.5 480 20 3,200 270 6.3 × 8 864 10 5,080 330 6.3 × 8 1,056 10 470 8×8 1,504 560 8 × 11.5 1,792 680 8 × 11.5 2,176 8 × 16 2,624 10 × 12 2,624 12 8 7,000 3,200 8 7,500 18.0 8 × 20 0.12 1,500 1,800 23.0 7,000 12 5,400 8 7,500 10 × 12 3,840 12 8 × 20 4,800 7,500 7,700 10 × 16 4,800 10 × 16 5,760 10 × 20 5,760 10 × 20 7,040 2,700 10 × 20 8,640 120 6.3 × 5.5 180 6.3 × 8 330 8×8 390 8 × 11.5 680 10 × 12 56 6.3 × 5.5 0.12 40.0 7,700 8 8,100 480 20 3,200 3,460 720 18 17 3,880 1,560 14 4,970 2,720 12 5,400 280 30 2,600 28 2,780 3,770 410 6.3 × 8 180 220 35V(1V) 5,400 1,320 500 120 29.0 5,400 3,840 82 25V (1E) 6,100 8 × 20 2,200 100 6,100 8 10 × 12 1,200 5,080 5,400 8 × 16 1,000 20V (1D) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 150 820 16V (1C) 损失角正切值 (120 Hz, 20℃) 600 900 18 8 × 11.5 8×8 0.12 900 16 4,650 8 × 11.5 1,100 16 4,650 330 10 × 12 1,650 14 5,000 390 10 × 12 1,950 14 5,000 0.12 476 18 4,380 0.12 840 16 4,670 68 120 8 × 11.5 10 × 12 产品编码说明 16V 561 M 1C BK - 0811 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 560微法拉 ORG 系列 长脚 ± 20% ORG系列 8φ×11.5L 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 79 OP-CAP 额定电压 (V/伏特) 产品体系图 高分子固态铝电解电容器 ORF ORF 系列 特长／用途 ‧105℃、20,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 耐久性 耐湿无负荷特性 性 能 -55℃ ~ +105℃ ± 20% 参阅标准品一览表 保证寿命时间 20,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 20,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 纹波电流与频率补正系数 (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 频率(Hz) 补正系数 120≦频率< 1k 0.05 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 6.3φ与8φ×8L 制品各项寸法 φD L 5.5 P 0.45 α 0.5 8φ×11.5L与10φ×12L 80 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 8 8 11 8 2.5 φd β 单位：毫米 6.3 0.6 10 11.5 3.5 0.5 5.0 0.6 1.0 0.5 12 产品体系图 高分子固态铝电解电容器 ORF 标示 φD = 6.3 φD = 8 ~ 10 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 2V (0D) 2.3 1,000 制品尺寸 φD×L 6.3 × 8 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 0.12 500 0.10 500 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 5 5,900 等效串联电阻(ESR) 330 470 2.5V(0E) 560 2.9 6.3 × 8 1,200 4V(0G) 4.6 6.3V(0J) 7.2 18.0 0.12 1,200 1,600 8×8 0.12 800 470 6.3 × 8 0.10 500 7 5,600 6,100 560 6.3 × 8 0.10 500 7 5,600 820 6.3 × 8 0.10 1,030 8 4,700 6.3 × 5.5 500 24 2,490 6.3 × 11 500 25 2,890 8×8 864 10 5,000 5,080 100 16V (1C) 5,900 5 820 270 330 470 864 11 8×8 8 × 11.5 0.10 1,050 13 4,700 8 × 11.5 1,500 11 5,400 1,500 10 6,100 10 × 12 产品编码说明 16V 271 M 1C BK - 0811 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 270微法拉 ORF 系列名 长脚 ± 20% ORF系列 8φ×11.5L 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 81 OP-CAP 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 额定电压 (V/伏特) 产品体系图 高分子固态铝电解电容器 ORB ORB 系列 特长／用途 ‧105℃、20,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 OP-CAP 规格表 项 目 工作温度范围 额定静电容量容许误差值 性 能 -55℃ ~ +105℃ ± 20% (120 Hz, 20℃) 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 参阅标准品一览表 保证寿命时间 静电容量变化率 损失角正切值 耐久性 20,000小时 ≦初始值的± 20% ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 20,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 耐湿无负荷特性 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 频率(Hz) 补正系数 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 标示 单位：毫米 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 额定电压 (V/伏特) 2.5V (0E) 涌浪电压 (V/伏特) 2.9 820 4V (0G) 4.6 560 6.3V (0J) 额定静电容量 (µF/微法拉) 7.2 470 制品尺寸 φD×L 6.3 × 8 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 500 7 5,000 500 7 5,000 592 8 4,700 706 8 4,700 0.10 560 等效串联电阻(ESR) 产品编码说明 ORB系列 470微法拉 ± 20% 6.3V 长脚 6.3φ×8L ORB 471 M 0J BK - 0608 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型式 胶盖型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 82 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀膜铝壳 制品引线与铝壳种类 产品体系图 高分子固态铝电解电容器 ORD ORD 系列 特长／用途 ‧105℃、20,000小时寿命保证 ‧极低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：蓝色 规格表 性 能 -55℃ ~ +105℃ ± 20% (120 Hz, 20℃) OP-CAP 项 目 工作温度范围 额定静电容量容许误差值 供给额定电压2分钟后 参阅标准品一览表 参阅标准品一览表 漏电流(20℃)* 损失角正切值(120 Hz, 20℃) 等效串联电阻 (ESR, 100k ~ 300k Hz, 20℃) 参阅标准品一览表 保证寿命时间 静电容量变化率 损失角正切值 耐久性 20,000小时 ≦初始值的± 20% ≦初始规格值的 150% 等效串联电阻(ESR) ≦初始规格值的 150% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 20,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 1,000 小时 保证寿命时间 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 150% ≦初始规格值的 150% 等效串联电阻(ESR) 漏电流 ≦初始规格值 ＊于 60℃，湿度 90 ~ 95%环境中 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。需经电压补偿方可 量测漏电流。 耐湿无负荷特性 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 18 页焊接条件) 频率(Hz) 补正系数 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 120≦频率< 1k 0.05 1k≦频率< 10k 0.3 10k≦频率< 100k 0.7 100k≦频率< 500k 1.0 ＊如对量测之值有任何疑虑，可进行电压补偿后再行量测。电压补偿方式：将电容器置于105℃环境中，持续供给2小时之直流额定电压。 寸法图 标示 单位：毫米 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压(V/ 伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k ~ 300k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 7 4,350 等效串联电阻(ESR) 220 2.5V (0E) 2.9 330 470 560 4V (0G) 6.3V (0J) 4.6 7.2 5×8 0.10 500 330 8 4,050 270 10 3,700 330 8 4,050 产品编码说明 ORD系列 330 微法拉 ± 20% 6.3V 长脚 ORD 331 M 0J BK 额定静电容量 系列名 额定静电容量 额定电压 引线加工／包装型式 容许误差值 注：如需了解更详细之介绍，请参阅目录第20页”高分子固态产品编码说明”。 5φ×8L - 0508 胶盖型式 制品尺寸 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀膜铝壳 制品引线与铝壳种类 83 內容 产品指南 高分子固液混合电容器与铝电解电容器使用注意事项 1. 电路设计指引(使用铝电解电容器于一般应用之指引) 产品指南 选用正确的电容器是一个优良电路的设计关键。 (1) 极性 大部份的铝电解电容器是有极性的。安装时极性必须正 确。使用于反向极性之电路，将导致短路状况之结果发 生，此致电容器损坏甚至于爆炸。此外，此状况会影响 电容器功能。当通过电容器之极性是不确定或是反向， 应使用无极性电解电容器。应注意：极性或无极性电容 器仅能使用于直流(DC)电路，不可使用在交流(AC)电 路。 (2) 工作电压 施加之直流电压不可超出电容器的额定电压值(rated voltage)。施加高于电容器的额定电压值，将使电容器发 热而导致泄漏电流值变大、电容器介电质／绝缘功能下 降而影响其性能。电容器可承受如直流瞬变与交流峰值 纹波低于工作电压之短时间瞬态电压。如在规格温度内 施加反向大于 1 伏特(V)之电压或 AC 电压是不被允许 的。总之，使用电容器于建议的工作电压，可延长电容 器寿命。注意：直流电压与峰值纹波电压值之总合不可 大于额定电压值。 (3) 纹波电流 一个电容器的主要功能为除去通过电容器之纹波电流值 (交流之均方根值)。但，施加之纹波电流值高于额定纹 波电流值，则制品容量会下降、致使电容器内部发热及 缩短制品使用寿命。在极端的情况下，内部过度高温将 致内部损坏而导致铝壳防爆阀开启。总体而言，很重要 的是：电解电容器必须使用在容许的纹波电流值范围 内，如合理的温度系数用于可确定制品寿命。避免复杂 的计算且简化的缘故，我们未提供温度系数，但在计算 制品寿命时，我们提供一个关键指标，如最大工作温度 之平均值。 (4) 工作温度 电容器应使用在被允许的工作温度范围内。若电容器使 用在高于最大额定温度时将致电容器寿命减短。在最坏 的情况下，高温会使铝壳防爆阀开启且制品会损坏。室 温下使用电容器可延长其寿命时间。 (5) 泄漏电流 当施加直流电压值予电容器时，泄漏电流会流经电容 器。泄漏电流值将因室温的改变、施加之直流电压值及 时间而有所不同。过电压时，湿度、热应力，尤其是焊 接制程将使泄漏电流增加。初始泄漏电流值通常较高， 且不能减少直到施加电压一段时间后。建议持续施加电 压直到符合规格值水平。 (6) 充电与放电 一般电容器不适合使用在频繁重复充放电的电路中。如 此使用将因过热致电容器容值下降或损坏。为选择适用 之电容器于快速充放电之电路中，立隆可协助这方面需 求。 (7) 涌浪电压 涌浪电压被称为电解电容器可在短时间内施加之最大直 流过电压。需串接一阻值限定为 1k Ω(欧姆)的电阻，在 短时间内不间断地以不超过 30 秒充电及不超过 5.5 分 钟放电。除非在目录或产品规格书中另有规定，请勿施 加大于电解电容器之涌浪电压额定值，电解电容器之额 定涌浪电压如下表所示： 额定电压(V/伏特) 6.3 10 16 25 35 50 7.3 11.5 18.4 28.8 40.3 57.5 额定电压(V/伏特) 63 80 100 160 180 200 250 涌浪电压(V/伏特) 72.5 92 115 184 207 230 288 额定电压(V/伏特) 315 350 400 420 450 500 525 涌浪电压(V/伏特) 347 385 440 462 495 550 578 (8) 使用条件 电容器不可曝露在： (a) 流体物质包括水、盐雾、油、油烟、高湿度或凝结的 气候等； (b) 环境条件包含有害气体／烟雾，如：硫化氢 (hydrogen sulfide)、亚硫酸(sulfurous acid)、亚硝酸 (nitrous acid)、氯(chlorine)或溴气(bromine gas)、氨 (ammonia)等； (c) 曝露在臭氧(Ozone)、紫外线(ultraviolet rays)和辐射 (radiation)； (d) 超出规格书规范之剧烈震动或撞击 (9) 电路设计条件 (a) 在安装电容器前，无论是应用、操作或安装电容器均 须符合目录中所规定之使用条件。若使用条件超出目 录规定，请与立隆连系。 (b) 在印刷电路板上(PCB)，不可将发热零件安装在与铝 质电解电容器很接近的地方，此将使电容器提早失 效，为改善其可靠度建议加一冷却系统。 (c) 铝质电解电容器的电气特性与性能，将因供给电压、 纹波电流值、纹波频率与工作温度的改变而受影响。 因此，上列电气特性参数不可大于目录上之规定值。 (d) 为增加总容量值以期达到承受更高之纹波电流，可将 铝质电容器并联之。但此设计将致因为每一个电容器 有不同阻抗值，而使通过电容器的电流直不平均。 (e) 如要串接 2 个或更多之电容器，每个电容器上之电压 可能会有所不同且可能未达额定值。每个电容器应需 并联一电阻以达到与施加之电压相匹配。 (f) 当电容器要使用于高频开关电路或急速充放电的电路 时，请与立隆连系。 (g) 电容器外披覆之材质并不保证具有绝佳的绝缘性，勿 以电容器标准设计之外覆套管视为其具有绝佳的绝缘 性。当有应用于特殊绝缘性之需求，请与立隆连系。 (h) 已焊接在电路板上之电容器，不建议倾置或扭转电容 器本体。 2. 组装电容器注意事项 (1) 安装 (a) 铝质电解电容如已安装且为可产生动力的 PCB 上， 不建议再被使用于其它电路。 (b) 在铝电解电容器的正负极端子间会有静电产生，建议 在使用前请以 1k Ω(欧姆)之电阻放电之。 (c) 解电容长时间放置后会使其氧化皮膜劣化。如施加电 压可能会损坏电容器且导致泄漏电流值变大。当解电 容长时间放置须执行电压补偿处理。 (接下页) 84 4 涌浪电压(V/伏特) 4.6 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 內容 电压补偿： 施加直流(DC)额定电压并串接 1 个 1k Ω(欧姆)电阻于 电容器上 1 小时，然后通过 1k Ω(欧姆)的电阻放电。 若电容器已组装在电路板上，使用一稳压器逐步输入 额定电压。在使用前请以 1k Ω(欧姆)之电阻放电之。 (d) 安装前请确认制品额定电压值 (e) 安装前请确认制品极性 (f) 勿将电容器摔落至地面或硬物上 (g) 安装时勿损坏电容器 (h) 电容器安装时需注意，电路板之孔距与制品引线距离 是否符合。 (i) 在自动插件制程与零件检查时，电容器应避免过大外 力夹压与震动。 (j) 不要将任何导线或电路设置在电容器防爆阀周围。如 无提供足够的空间，将致电容器防爆阀失效或开启。 请依下表所示之不同制品可允许之最小间距安装。 制品直径(φD) 6.3 ~ 16 18 ~ 35 40 ≦ 余裕空间(最小值) 2 mm 3 mm 5 mm (2) 焊接 (a) 请确认焊接条件，尤其是温度与时间要符合立隆规格 范围内。电容器在进行波峰焊时，预热温度为 150℃ ／120 秒，其浸入温度为 260 ± 5℃／10 ± 1 秒，于 进行人工焊接之烙铁温度为 350 ± 5℃／3 +1/-0 秒。 不可将电容器本体浸入熔化的焊料中，如果这些条件 都违返，则电容器寿命将产生负面影响。 (b) 将电容器贮放在高湿度条件下，会影响引线与端子的 焊接能力。 (c) 回流焊接仅适用于贴片型制品。温度与作业时间不可 超出规定，且需持续在规格内。若温度与作业时间会 超出规定，请在使用前与立隆连系。 (d) 标准铝质电解电容器无法承受超过 2 次以上之回流焊 接过程，如果多次回流焊是不可避免的，请与立隆连 系。 (e) 在焊接后的电路板上，有不适当的外力施加于电容器 本体或其引线，会损坏电容器内部结构，导致短路、 高泄漏电流发生。焊接后不可折曲或扭转电容器本 体。建议参照下列图(i)。 (i) 焊接正确 (ii) 电路板孔距与制品引线距离不同。 (iii) 焊接后引线弯折。 (iv) 焊接后电容器本体没直立紧贴电路板。 ○ ╳ (i) (ii) 产品指南 产品指南 ╳ ╳ (iii) (iv) (3) 焊接作业后之电路板清洗 (a) 请勿使用下列化学品清洗： 溶剂含卤离子(halogen ions)、碱性溶剂(Alkaline solvent)、二甲苯(Xylene)、丙酮(Acetone)、萜烯 (Terpene)、石油系溶剂(petro-based solvent)。 (b) 建议清洗条件： 脂肪醇(Fatty-alcohol) – 助焊剂清洗剂(Pine Alpha ST-100, Clean Through 750H)、异丙醇 [IPA(Isoproply Alcohol) ]是最可被接受的清洗剂。 清洗时的温度不可大于 60℃，清洗剂的助焊剂含量应 被限制在净重(wt) 2 %。清洗过程的总时间(例如：浸 渍、超音波或其它方式)在 5 分钟内(制品高度 5 ~ 7mm 之浸渍时间 3 分钟)。 氟氯碳化物(CFC)替代品清洗剂，如：AK225AES 亦 可被使用。清洗温度不可大于 40℃，总清洗浸渍时间 在 2 ~ 3 分钟内。清洗后应使用热风干燥电路板上的 电容器最少 10 分钟。热风温度以电容器之工作之最 大温度为限。若干燥不足将引起外观问题，套管收 缩、底部隆起。虽然，此替代清洗剂是一种可使用的 清洗剂，仍应以环保的角度考虑之。 3. 维护检查 对铝电容器作定期检核是必要的，尤期是使用电子设备。 需确认下列所列项目： (1) 外观：制品隆起、防爆阀开启、电解液泄漏或其它。 (2) 电气特性：容量值、损失角正切、泄漏电流，以及其它 在规格书上所列之规定项目。 若制品外观或特性已不符合制品规范或失效，立隆建议替 换其它电容器。 4. 贮存 (1) 铝电解电容器适合放置于温度为 5℃ ~ 35℃且湿度在 75%以下之室内。如置放于高温或高湿之环境则有损于 电容器。 (2) 电容器不可置放于潮湿的环境，如：水、盐水、油烟或 油。 (3) 电容器不可贮存或曝露在有害气体中，如：硫化氢 (hydrogen sulfide)、亚硫酸(sulfurous acid)、亚硝酸 (nitrous acid)、氯(chlorine)、铵(ammonium)等，亦不可 在酸性(acidic)或碱性(alkaline)溶液中。 (4) 电容器不可曝露在臭氧(ozone)、紫外线(ultraviolet rays) 或辐射(radiation)之环境中。 (接下页) 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 85 內容 产品指南 产品指南 5. 弃置 当需要弃置铝电解电容器时，请连络当地电子废弃物弃置 专业人员。 6. 环境政策 立隆已通过 IECQ QC 080000 认证核可。镉(Cadmium / Cd)、铅(Lead / Pb)、汞(Mercury / Hg)、六价铬 (Hexavalent Chromium / Cr+6)、多溴联苯(PBB)、多溴二苯 醚(PBDE)、邻苯二甲酸二(2-乙基己基)酯(DEHP)、邻苯二 甲酸苯丁酯(BBP)、邻苯二甲酸二丁酯(DBP)、邻苯二甲酸 二异丁酯(DIBP)等物质从未使用于电容器。若您需要“无卤 (Halogen-free)”产品，请与我们连系。 7. AEC-Q200 政策 汽车电子协会(AEC)为取信于汽车电子业，已建立各种电 子组件的认证与可靠性标准。AEC-Q200 标准是如电容 器、电感器等被动组件所专用，且在国内被广泛采用同如 国际间。 立隆提供之产品设计及服务可满足客户产品需求，包括符 合 AEC-Q200 之可靠度试验。立隆电容器可为符合 AECQ200 之需求作出专业设计。 欲知更多详情，请参阅下列行业标准： IEC 60384-4 - Fixed capacitors for use in electronic equipment – Part 4: Sectional specification – Fixed aluminum electrolytic capacitors with solid (MnO2) and nonsolid electrolyte (Edition 5.0, 2016-08) JEITA RCR-2367D - Safety application guide for fixed aluminum electrolytic capacitors for use in electronic equipment (Established in March 1995, Revised in October 2017) 86 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 內容 产品指南 固液混合铝电解电容器 高分子固液混合产品编码说明 产品编码说明 无铅引线与 镀膜铝壳 HBV系列 470微法拉 ± 20% 16V 编带 HBV 470 M 1C TR - 1010 □□□ □□□ □ □□ □□ □ □□□□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 制品尺寸 制品引线与 铝壳种类 补充码 系列 额定静电容量 额定静电容量 额定电压 容许误差值 10φ×10L 包装型式 端子型式 □ ① 系列：系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。 代表为10的次方数。 例： 额定静电容量 产品编码 10 47 56 100 470 560 100 470 560 101 471 561 固液混合 ② 额定静电容量：额定静电容量是以单位为”微法拉”(µF/微法拉)的3个数字表示。前面2个数字为代表容量值，第3个数字 ③ 额定静电容量容许误差值： M = -20% ~ +20% K = -10% ~ +10% V = -10% ~ +20% ④ 额定电压：额定电压单位为V (伏特)，以2个文字表示： 额定电压(WV) 编码 16 1C 25 1E 35 1V 50 1H 63 1J 80 1K ⑤ 包装型式： 贴片型 TR = 编带卷轴包装 TT = 塑料编带卷轴包装 直立型 BK = 未成型 SA = 引线直立编带 CC = 引线切断 引线型 - = 平面胶盖 ⑥ 端子型式 / 胶盖型式： 贴片型 - = 标准设计(无辅助端子) ⑦ 制品尺寸：前面2个数子表示制品直径，后面2个数字表示制品长度，单位为毫米(mm)。 贴片型 引线型 φD×L 6.3×5.8 6.3×7.7 8×10 10×10 编码 0606 0608 0810 1010 1013 φD×L 6.3×6 6.3×8 8×10 10×10 10×12 编码 0606 0608 0810 1010 1012 10×12.5 10×16.5 1016 ⑧ 制品引线与铝壳种类： 空白(None) = 无铅引线 + 镀膜铝壳(标准设计) E = 锡-铋(Sn-Bi)引线 + 镀膜铝壳 K / L = 车载品 注 1：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白。 注 2：如有车载品之需求，请与我们连系与讨论之。 ⑨ 补充码(选择性)：适用有特殊管控之需求 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 87 产品体系图 固液混合铝电解电容器 HBV HBV 系列 特长／用途 ‧105℃、10,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：深绿色 规格表 项 目 性 工作温度范围 能 -55℃ ~ +105℃ 额定静电容量容许误差值 ± 20% (120 Hz, 20℃) 漏电流(20℃) I = 0.01CV或3(µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 阻抗比不可大于下表所列数值 固液混合 温度特性(100k Hz) 阻抗比 耐久性 高温无负荷特性 16 1.5 2.0 25 1.5 2.0 35 1.5 2.0 50 1.5 2.0 保证寿命时间 10,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 63 1.5 2.0 80 1.5 2.0 ＊于 105℃环境中供给容许纹波电流值与额定电压 10,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 ＊于 105℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压 补偿后再行量测)。 焊锡耐热性* (请参照第 15 页贴片型焊接条 件) 纹波电流与频率补正系数 额定电压 Z(-25℃)/Z(+20℃) Z(-55℃)/Z(+20℃) 静电容量变化率 ≦初始值的± 10% 损失角正切值 ≦初始规格值 等效串联电阻(ESR) ≦初始规格值 漏电流 ≦初始规格值 频率(Hz) 120 ≦ 频率 < 1k 1k ≦ 频率 < 10k 补正系数 0.1 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 寸法图 制品各项寸法 L A B C W P ± 0.2 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 10.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 10.0 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.5 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 标示 φD = 6.3 88 单位：毫米 φD φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 固液混合铝电解电容器 HBV 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 16V (1C) 25V (1E) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 18.4 28.8 损失角正切值 (120 Hz, 20℃) 漏电流 等效串联电阻(ESR) (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 82 6.3 × 5.8 13.1 50 150 6.3 × 7.7 24.0 30 2,000 270 8 × 10 43.2 27 2,300 0.16 10 × 10 75.2 20 2,500 47 6.3 × 5.8 11.8 50 1,300 56 6.3 × 5.8 14.0 50 1,300 68 6.3 × 7.7 17.0 30 2,000 100 6.3 × 7.7 150 8 × 10 330 0.14 55.0 27 2,300 82.5 20 2,500 10 × 12.5 82.5 16 2,900 60 1,300 6.3 × 5.8 11.6 16.5 68 6.3 × 7.7 100 8 × 10 23.8 35 2,000 35.0 27 2,300 150 8 × 10 52.5 27 2,300 220 10 × 10 77.0 20 2,500 270 10 × 10 94.5 20 2,500 22 6.3 × 5.8 11.0 80 1,100 33 6.3 × 7.7 16.5 40 1,600 0.12 47 8 × 10 23.5 30 1,800 68 8 × 10 0.10 34.0 30 1,800 100 10 × 10 50.0 28 2,000 10 6.3 × 5.8 6.3 120 1,000 22 6.3 × 7.7 13.9 80 1,500 40 1,700 30 1,800 17.6 45 1,550 26.4 36 1,700 37.6 36 1,700 27 63V(1J) 72.5 17.0 33 8 × 10 47 20.8 0.08 29.6 56 35.3 68 10 × 10 42.8 82 80V(1K) 92.0 2,000 2,300 8 × 10 47 57.5 30 27 9.5 33 50V(1H) 25.0 37.5 10 × 10 27 40.3 1,300 470 220 35V (1V) 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 固液混合 额定电压 (V/伏特) 51.7 22 8 × 10 33 10 × 10 47 10 × 10 0.08 产品编码说明 ± 20% 25V 编带 221 M 1E TR - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 HBV系列 220微法拉 HBV 系列名 8φ×10L 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 89 产品体系图 固液混合铝电解电容器 HBW HBW系列 特长／用途 ‧125℃、4,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：深绿色 规格表 项 目 性 工作温度范围 额定静电容量容许误差值 固液混合 能 -55℃ ~ +125℃ ± 20% (120 Hz, 20℃) 漏电流(20℃) I = 0.01CV或3(µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 温度特性(100k Hz) 阻抗比 耐久性 额定电压 Z(-25℃)/Z(+20℃) Z(-55℃)/Z(+20℃) 阻抗比不可大于下表所列数值 16 25 35 1.5 1.5 1.5 2.0 2.0 2.0 50 1.5 2.0 保证寿命时间 4,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 63 1.5 2.0 80 1.5 2.0 ＊于 125℃环境中供给容许纹波电流值与额定电压 4,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 高温无负荷特性 ＊于125℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 焊锡耐热性* (请参照第 15 页贴片型焊接条 件) 纹波电流与频率补正系数 静电容量变化率 ≦初始值的± 10% 损失角正切值 ≦初始规格值 等效串联电阻(ESR) ≦初始规格值 漏电流 ≦初始规格值 频率(Hz) 120 ≦ 频率 < 1k 1k ≦ 频率 < 10k 补正系数 0.1 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 寸法图 制品各项寸法 L A B C W P ± 0.2 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 10.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 10.0 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.5 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 标示 φD = 6.3 90 单位：毫米 φD φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 固液混合铝电解电容器 HBW 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 125℃ 涌浪电压 (V/伏特) 16V (1C) 25V (1E) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 18.4 28.8 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 82 6.3 × 5.8 13.1 50 900 6.3 × 7.7 24.0 30 1,400 270 8 × 10 43.2 27 1,600 2,000 0.16 470 10 × 10 75.2 20 47 6.3 × 5.8 11.8 50 900 56 6.3 × 5.8 14.0 50 900 68 6.3 × 7.7 17.0 30 1,400 82 6.3 × 5.8 100 6.3 × 7.7 0.14 57.5 8 × 10 37.5 27 1,600 55.0 27 1,600 330 10 × 10 82.5 20 2,000 60 900 9.5 6.3 × 5.8 11.6 16.5 68 6.3 × 7.7 100 8 × 10 23.8 35 1,400 35.0 27 1,600 150 8 × 10 52.5 27 1,600 220 10 × 10 77.0 20 2,000 270 10 × 10 94.5 20 2,000 22 6.3 × 5.8 11.0 80 750 33 6.3 × 7.7 16.5 40 1,100 47 8 × 10 68 8 × 10 100 120 10 22 0.12 23.5 30 1,250 34.0 30 1,250 10 × 10 50.0 28 1,600 10 × 10 60.0 28 1,600 6.3 × 5.8 6.3 120 700 6.3 × 7.7 13.9 80 900 40 1,100 0.10 17.0 33 72.5 8 × 10 47 92.0 20.8 0.08 29.6 10 × 10 35.3 30 1,400 10 × 12.5 35.3 26 1,500 68 10 × 10 42.8 30 1,400 82 10 × 10 51.7 30 1,400 22 8 × 10 17.6 45 1,050 33 10 × 10 26.4 36 1,360 47 10 × 10 37.6 36 1,360 56 80V (1K) 900 1,400 8 × 10 27 63V(1J) 50 30 220 47 50V(1H) 20.5 25.0 150 33 40.3 额定纹波电流值 毫安(mA/rms) 100k Hz, 125℃ 150 27 35V (1V) 等效串联电阻(ESR) 固液混合 额定电压 (V/伏特) 0.08 产品编码说明 ± 20% 25V 编带 221 M 1E TR - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 HBW系列 220微法拉 HBW 系列名 8φ×10L 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 91 产品体系图 固液混合铝电解电容器 HBO HBO系列 特长／用途 ‧125℃、4,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：深绿色 规格表 项 目 性 工作温度范围 额定静电容量容许误差值 固液混合 能 -55℃ ~ +125℃ ± 20% (120 Hz, 20℃) 漏电流(20℃) I = 0.01CV或3 (µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 温度特性(100k Hz) 阻抗比 耐久性 阻抗比不可大于下表所列数值 额定电压 25 Z(-25℃)/Z(+20℃) 1.5 Z(-55℃)/Z(+20℃) 2.0 35 1.5 2.0 保证寿命时间 4,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 125℃环境中供给容许纹波电流值与额定电压 4,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 高温无负荷特性 ＊于125℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 焊锡耐热性* (请参照第 15 页贴片型焊接条 件) 纹波电流与频率补正系数 静电容量变化率 ≦初始值的± 10% 损失角正切值 ≦初始规格值 等效串联电阻(ESR) ≦初始规格值 漏电流 ≦初始规格值 频率(Hz) 120 ≦ 频率 < 1k 1k ≦ 频率 < 10k 补正系数 0.1 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 寸法图 制品各项寸法 L A B C W P ± 0.2 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 10.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 10.0 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 标示 φD = 6.3 92 单位：毫米 φD φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 产品体系图 固液混合铝电解电容器 HBO 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 125℃ 涌浪电压 (V/伏特) 25V (1E) 35V (1V) 额定静电容量 (µF/微法拉) 28.8 40.3 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100k Hz, 125℃ 1,300 等效串联电阻(ESR) 68 6.3 × 5.8 17.0 50 82 6.3 × 5.8 20.5 50 1,300 150 6.3 × 7.7 37.5 30 1,800 67.5 27 2,000 20 2,800 0.14 270 8 × 10 470 10 × 10 56 6.3 × 5.8 19.6 60 1,200 100 6.3 × 7.7 35.0 35 1,700 180 8 × 10 63.0 27 2,000 330 10 × 10 20 2,800 117 0.12 115 产品编码说明 25V 编带 271 M 1E TR - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 270微法拉 HBO 系列名 8φ×10L 无铅引线与镀 膜铝壳 固液混合 ± 20% HBO系列 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 93 产品体系图 固液混合铝电解电容器 HBZ HBZ系列 特长／用途 ‧125℃、4,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：深绿色 规格表 项 目 工作温度范围 额定静电容量容许误差值 性 能 -55℃ ~ +125℃ ± 20% 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 温度特性(100k Hz) 固液混合 (120 Hz, 20℃) I = 0.01CV或3 (µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 阻抗比 阻抗比不可大于下表所列数值 额定电压 25 35 Z(-25℃)/Z(+20℃) 1.5 1.5 Z(-55℃)/Z(+20℃) 2.0 2.0 保证寿命时间 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 耐久性 50 1.5 2.0 63 1.5 2.0 4,000 小时 ≦初始值的± 30% ≦初始规格值的 200% ≦初始规格值的 200% ≦初始规格值 ＊于 125℃环境中供给容许纹波电流值与额定电压 4,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 ＊于125℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 高温无负荷特性 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 15 页贴片型焊接条 件) 频率(Hz) 补正系数 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 120 ≦ 频率 < 1k 0.1 1k ≦ 频率 < 10k 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 寸法图 标示 制品各项寸法 单位：毫米 φD L A B C W P ± 0.2 10 12.5 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 16.5 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 额定电压 (V/伏特) 涌浪电压 (V/伏特) 25V (1E) 28.8 35V (1V) 50V (1H) 63V (1J) 额定静电容量 (µF/微法拉) 40.3 57.5 72.5 制品尺寸 φD×L 损失角正切值 漏电流 等效串联电阻(ESR) (120 Hz, 20℃) (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 100kHz, 125℃ 470 10 × 12.5 0.14 117 14 560 10 × 16.5 0.14 140 11 4,000 330 10 × 12.5 0.12 115 14 3,500 470 10 × 16.5 0.12 164 150 10 × 12.5 0.10 220 10 × 16.5 0.10 13 3,700 100 10 × 12.5 0.08 63.0 19 3,000 150 10 × 16.5 0.08 94.5 15 3,500 75.0 110 3,500 11 4,000 17 3,200 产品编码说明 ± 20% 25V 编带 471 M 1E TR - 1013 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 HBZ系列 470微法拉 HBZ 系列名 10φ×12.5L 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 94 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 产品体系图 固液混合铝电解电容器 HUW HUW系列 特长／用途 ‧135℃、2,000 ~ 4,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：深绿色 规格表 项 目 性 工作温度范围 能 -55℃ ~ +135℃ 额定静电容量容许误差值 ± 20% (120 Hz, 20℃) 漏电流(20℃) I = 0.01CV或3(µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 阻抗比不可大于下表所列数值 阻抗比 16 1.5 2.0 25 1.5 2.0 35 1.5 2.0 50 1.5 2.0 135℃ 保证寿命时间 耐久性 80 1.5 2.0 125℃ 6.3φ：2,000 小时 8 ~ 10φ：4,000 小时 静电容量变化率 63 1.5 2.0 固液混合 温度特性(100k Hz) 额定电压 Z(-25℃)/Z(+20℃) Z(-55℃)/Z(+20℃) 4,000 小时 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 135℃ / 125℃环境中供给容许纹波电流值与额定电压 4,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要 求。 高温无负荷特性 ＊于135℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 焊锡耐热性* (请参照第 15 页贴片型焊接条 件) 纹波电流与频率补正系数 静电容量变化率 ≦初始值的± 10% 损失角正切值 ≦初始规格值 等效串联电阻(ESR) ≦初始规格值 漏电流 ≦初始规格值 频率(Hz) 120 ≦ 频率 < 1k 1k ≦ 频率 < 10k 补正系数 0.1 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 寸法图 制品各项寸法 单位：毫米 φD L A B C W P ± 0.2 6.3 5.8 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 6.3 7.7 ± 0.3 6.6 6.6 7.2 0.5 ~ 0.8 2.0 8 10.0 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 10.0 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 10 12.5 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 标示 φD = 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 95 产品体系图 固液混合铝电解电容器 HUW 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 额定电压 涌浪电压 额定静电容量 制品尺寸 损失角正切值 漏电流 等效串联电阻(ESR) (V/伏特) (V/伏特) (µF/微法拉) φD×L (120 Hz, 20℃) (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 125℃, 100k Hz 16V (1C) 18.4 28.8 6.3 × 5.8 13.1 45 1,700 950 150 6.3 × 7.7 24.0 27 2,500 1,450 270 8 × 10 43.2 20 3,050 1,700 470 10 × 10 75.2 18 3,400 2,100 50V (1H) 63V (1J) 固液混合 40.3 57.5 72.5 0.16 10 × 12.5 89.6 15 4,200 2,550 56 6.3 × 5.8 14.0 50 1,400 900 100 6.3 × 7.7 25.0 30 2,100 1,400 220 8 × 10 55.0 22 2,900 1,600 330 10 × 10 82.5 20 3,300 2,000 470 10 × 12.5 117 16 4,050 2,500 2,500 560 35V (1V) 0.14 10 × 16.5 140 14 4,300 47 6.3 × 5.8 16.5 60 1,400 900 68 6.3 × 7.7 23.8 35 2,100 1,400 150 8 × 10 270 10 × 10 52.5 22 2,900 1,600 94.5 20 3,300 2,000 330 470 10 × 12.5 115 17 3,950 2,400 10 × 16.5 164 14 4,300 2,500 33 47 8 × 10 16.5 30 2,400 1,250 8 × 10 23.5 30 2,400 1,250 56 10 × 10 28.0 25 2,900 1,600 68 8 × 10 34.0 30 2,400 1,250 100 10 × 10 50.0 25 2,900 1,600 120 10 × 10 60.0 25 2,900 1,600 150 10 × 12.5 75.0 19 3,700 2,250 220 10 × 16.5 110 16 4,100 2,400 22 8 × 10 13.9 40 2,100 1,100 33 8 × 10 20.8 40 2,100 1,100 33 10 × 10 20.8 30 2,600 1,400 47 8 × 10 56 10 × 10 82 0.12 0.10 0.08 29.6 40 2,100 1,100 35.3 30 2,600 1,400 10 × 10 51.7 30 2,600 1,400 100 10 × 12.5 63.0 22 3,450 2,100 150 10 × 16.5 94.5 16 4,100 2,400 产品编码说明 ± 20% 25V 编带 471 M 1E TR - 1013 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 HUW系列 470微法拉 HUW 系列名 10φ×12.5L 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 96 135℃, 100k Hz 82 560 25V (1E) 额定纹波电流值 毫安(mA/rms) 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 产品体系图 固液混合铝电解电容器 HUE HUE系列 特长／用途 ‧145℃、2,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：深绿色 规格表 性 能 -55℃ ~ +145℃ ± 20% (120 Hz, 20℃) 漏电流(20℃) I = 0.01CV或3 (µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 温度特性(100k Hz) 阻抗比 阻抗比不可大于下表所列数值 额定电压 25 35 Z(-25℃)/Z(+20℃) 1.5 1.5 Z(-55℃)/Z(+20℃) 2.0 2.0 50 1.5 2.0 63 1.5 2.0 145℃ 135℃ 2,000 小时 4,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 145℃ / 135℃环境中供给容许纹波电流值与额定电压 2,000 / 4,000 小时后，待制品回复至 20℃的环境中进行量测时，需满 足上列要求。 保证寿命时间 耐久性 ＊于145℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 高温无负荷特性 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 15 页贴片型焊接条 件) 频率(Hz) 补正系数 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 120 ≦ 频率 < 1k 0.1 1k ≦ 频率 < 10k 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 寸法图 标示 制品各项寸法 φD 8 10 单位：毫米 L 10 ± 0.5 10 ± 0.5 A 8.3 10.3 B 8.3 10.3 C 9.0 11.0 W 0.7 ~ 1.1 0.7 ~ 1.3 P ± 0.2 3.1 4.7 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 25V (1E) 28.8 35V (1V) 40.3 50V (1H) 57.5 63V (1J) 72.5 额定静电容量 (µF/微法拉) 220 330 150 270 68 100 33 56 82 制品尺寸 φD×L 8 × 10 10 × 10 8 × 10 10 × 10 8 × 10 10 × 10 8 × 10 10 × 10 10 × 10 损失角正切值 (120 Hz, 20℃) 0.14 0.14 0.12 0.12 0.10 0.10 0.08 漏电流 (µA/微安) 55.0 82.5 52.5 94.5 34.0 50.0 20.8 35.3 51.7 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 等效串联电阻(ESR) 额定纹波电流值 毫安(mA/rms) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 135℃, 100k Hz 145℃, 100k Hz 27 1,600 700 20 2,000 900 27 1,600 700 20 2,000 900 30 1,250 600 28 1,600 800 40 1,100 600 30 1,400 800 30 1,400 800 产品编码说明 HUE系列 220微法拉 ± 20% 25V 编带 8φ×10L HUE 221 M 1E TR - 0810 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与镀膜铝壳 制品引线与铝壳种类 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 97 固液混合 项 目 工作温度范围 额定静电容量容许误差值 产品体系图 固液混合铝电解电容器 HUJ HUJ系列 特长／用途 ‧150℃、1,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：深绿色 规格表 项 目 工作温度范围 额定静电容量容许误差值 性 能 -55℃ ~ +150℃ ± 20% 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 温度特性(100k Hz) 固液混合 (120 Hz, 20℃) I = 0.01CV或3 (µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 阻抗比 阻抗比不可大于下表所列数值 额定电压 25 35 Z(-25℃)/Z(+20℃) 1.5 1.5 Z(-55℃)/Z(+20℃) 2.0 2.0 保证寿命时间 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 耐久性 50 1.5 2.0 63 1.5 2.0 1,000 小时 ≦初始值的± 30% ≦初始规格值的 200% ≦初始规格值的 200% ≦初始规格值 ＊于 150℃环境中供给容许纹波电流值与额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 ＊于150℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 高温无负荷特性 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性* (请参照第 15 页贴片型焊接条 件) 频率(Hz) 补正系数 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 120 ≦ 频率 < 1k 0.1 1k ≦ 频率 < 10k 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 寸法图 标示 制品各项寸法 单位：毫米 φD L A B C W P ± 0.2 8 10 ± 0.5 8.3 8.3 9.0 0.7 ~ 1.1 3.1 10 10 ± 0.5 10.3 10.3 11.0 0.7 ~ 1.3 4.7 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 150℃ 额定电压 (V/伏特) 涌浪电压 (V/伏特) 25V (1E) 28.8 35V (1V) 40.3 50V (1H) 57.5 63V (1J) 额定静电容量 (µF/微法拉) 72.5 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 150 8 × 10 0.14 37.5 27 800 270 10 × 10 0.14 67.5 20 1,000 100 8 × 10 0.12 35.0 30 770 150 10 × 10 0.12 52.5 23 950 700 56 8 × 10 0.10 28.0 35 100 10 × 10 0.10 50.0 28 900 33 8 × 10 0.08 20.8 40 650 56 10 × 10 0.08 35.3 30 840 产品编码说明 ± 20% 25V 编带 151 M 1E TR - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 HUJ系列 150微法拉 HUJ 系列名 8φ×10L 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 98 额定纹波电流值 毫安(mA/rms) 100k Hz, 150℃ 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 产品体系图 固液混合铝电解电容器 HBR HBR 系列 特长／用途 ‧105℃、10,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：深绿色 规格表 项 目 性 工作温度范围 能 -55℃ ~ +105℃ 额定静电容量容许误差值 ± 20% (120 Hz, 20℃) 漏电流(20℃) I = 0.01CV或3(µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 阻抗比不可大于下表所列数值 阻抗比 耐久性 16 1.5 2.0 25 1.5 2.0 35 1.5 2.0 50 1.5 2.0 保证寿命时间 10,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 63 1.5 2.0 80 1.5 2.0 固液混合 温度特性(100k Hz) 额定电压 Z(-25℃)/Z(+20℃) Z(-55℃)/Z(+20℃) ＊于 105℃环境中供给容许纹波电流值与额定电压 10,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 高温无负荷特性 ＊于 105℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压 补偿后再行量测)。 焊锡耐热性 纹波电流与频率补正系数 静电容量变化率 ≦初始值的± 10% 损失角正切值 ≦初始规格值 等效串联电阻(ESR) ≦初始规格值 漏电流 ≦初始规格值 频率(Hz) 120 ≦ 频率 < 1k 1k ≦ 频率 < 10k 补正系数 0.1 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 寸法图 制品各项寸法 单位：毫米 φD 6.3 6.3 8 10 L 6 8 10 10 12 P 2.5 2.5 3.5 5.0 5.0 φd 0.45 10 0.6 α 1.0 β 0.5 标示 φD = 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 99 产品体系图 固液混合铝电解电容器 HBR 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 涌浪电压 (V/伏特) 16V (1C) 额定静电容量 (µF/微法拉) 18.4 固液混合 28.8 损失角正切值 (120 Hz, 20℃) 漏电流 等效串联电阻(ESR) (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 82 6.3 × 6 13.1 50 1,300 6.3 × 8 24.0 30 2,000 43.2 27 2,300 270 8 × 10 0.16 75.2 20 2,500 47 6.3 × 6 10 × 10 11.8 50 1,300 56 6.3 × 6 14.0 50 1,300 68 6.3 × 8 17.0 30 2,000 100 6.3 × 8 25.0 30 2,000 37.5 27 2,300 8 × 10 55.0 27 2,300 330 10 × 10 82.5 20 2,500 330 10 × 12 82.5 16 2,900 60 1,300 150 8 × 10 220 0.14 27 33 9.5 6.3 × 6 11.6 6.3 × 8 23.8 35 2,000 35.0 27 2,300 47 35V (1V) 50V(1H) 40.3 57.5 68 16.5 0.12 100 8 × 10 150 8 × 10 52.5 27 2,300 220 10 × 10 77.0 20 2,500 270 10 × 10 94.5 20 2,500 22 6.3 × 6 11.0 80 1,100 33 6.3 × 8 16.5 40 1,600 47 8 × 10 23.5 30 1,800 68 8 × 10 0.10 34.0 30 1,800 100 10 × 10 50.0 28 2,000 10 6.3 × 6 6.3 120 1,000 22 6.3 × 8 13.9 80 1,500 40 1,700 30 1,800 27 63V(1J) 72.5 33 17.0 8 × 10 47 0.08 56 68 92.0 20.8 29.6 35.3 10 × 10 42.8 82 80V(1K) 51.7 22 8 × 10 33 10 × 10 47 10 × 10 0.08 17.6 45 1,550 26.4 36 1,700 37.6 36 1,700 产品编码说明 25V 221 M 1E BK - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装 型式 胶盖型式 制品尺寸 220微法拉 HBR 系列名 长脚 ± 20% HBR系列 8φ×10L 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 100 额定纹波电流值 毫安(mA/rms) 100k Hz, 105℃ 150 470 25V (1E) 制品尺寸 φD×L 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 产品体系图 固液混合铝电解电容器 HBS HBS 系列 特长／用途 ‧125℃、4,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：深绿色 规格表 项 目 性 工作温度范围 能 -55℃ ~ +125℃ 额定静电容量容许误差值 ± 20% (120 Hz, 20℃) 漏电流(20℃) I = 0.01CV或3(µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 温度特性(100k Hz) 阻抗比 耐久性 16 1.5 2.0 25 1.5 2.0 35 1.5 2.0 50 1.5 2.0 保证寿命时间 4,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 63 1.5 2.0 固液混合 阻抗比不可大于下表所列数值 额定电压 Z(-25℃)/Z(+20℃) Z(-55℃)/Z(+20℃) 80 1.5 2.0 ＊于 125℃环境中供给容许纹波电流值与额定电压 4,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 高温无负荷特性 ＊于 125℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 焊锡耐热性 纹波电流与频率补正系数 静电容量变化率 ≦初始值的± 10% 损失角正切值 ≦初始规格值 等效串联电阻(ESR) ≦初始规格值 漏电流 ≦初始规格值 频率(Hz) 120 ≦ 频率 < 1k 1k ≦ 频率 < 10k 补正系数 0.1 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 寸法图 制品各项寸法 单位：毫米 φD 6.3 6.3 8 10 L 6 8 10 10 P 2.5 2.5 3.5 φd 0.45 10 12 5.0 0.6 α 1.0 β 0.5 标示 φD = 6.3 φD = 8 ~ 10 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 101 产品体系图 固液混合铝电解电容器 HBS 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 额定电压 (V/伏特) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 125℃ 涌浪电压 (V/伏特) 16V (1C) 额定静电容量 (µF/微法拉) 18.4 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 6.3 × 6 13.1 50 900 6.3 × 8 24.0 30 1,400 43.2 27 1,600 75.2 20 2,000 50 900 270 8 × 10 470 10 × 10 68 0.16 固液混合 100 11.8 6.3 × 6 14.0 17.0 6.3 × 8 6.3 × 8 0.14 17.0 30 1,400 25.0 30 1,400 150 8 × 10 37.5 27 1,600 220 8 × 10 55.0 27 1,600 330 10 × 10 82.5 20 2,000 60 900 23.8 35 1,400 35.0 27 1,600 27 33 9.5 6.3 × 6 11.6 47 35V (1V) 50V(1H) 40.3 57.5 68 100 16.5 6.3 × 8 8 × 10 0.12 150 8 × 10 52.5 27 1,600 220 10 × 10 77.0 20 2,000 270 10 × 10 94.5 20 2,000 22 6.3 × 6 11.0 80 750 33 6.3 × 8 16.5 40 1,100 23.5 30 1,250 34.0 30 1,250 47 8 × 10 68 8 × 10 100 10 × 10 50.0 28 1,600 120 10 × 10 60.0 28 1,600 0.10 10 6.3 × 6 6.3 120 700 22 6.3 × 8 13.9 80 900 40 1,100 27 33 63V(1J) 72.5 92.0 17.0 8 × 10 47 56 80V (1K) 20.8 0.08 29.6 10 × 10 35.3 30 1,400 10 × 12 35.3 26 1,500 68 10 × 10 42.8 30 1,400 82 10 × 10 51.7 30 1,400 22 8 × 10 33 10 × 10 47 10 × 10 0.08 17.6 45 1,050 26.4 36 1,360 37.6 36 1,360 产品编码说明 25V 221 M 1E BK - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 220微法拉 HBS 系列名 长脚 ± 20% HBS系列 8φ×10L 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 102 额定纹波电流值 毫安(mA/rms) 100k Hz, 125℃ 82 56 28.8 等效串联电阻(ESR) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 150 47 25V (1E) 漏电流 (µA/微安) 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 产品体系图 固液混合铝电解电容器 HRW HRW系列 特长／用途 ‧135℃、4,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：深绿色 规格表 性 能 -55℃ ~ +135℃ ± 20% (120 Hz, 20℃) 漏电流(20℃) I = 0.01CV或3 (µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 温度特性(100k Hz) 阻抗比 阻抗比不可大于下表所列数值 额定电压 25 35 Z(-25℃)/Z(+20℃) 1.5 1.5 Z(-55℃)/Z(+20℃) 2.0 2.0 50 1.5 2.0 63 1.5 2.0 保证寿命时间 4,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 135℃ / 125℃环境中供给容许纹波电流值与额定电压 4,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要 求。 耐久性 ＊于135℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 高温无负荷特性 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性 频率(Hz) 补正系数 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 120 ≦ 频率 < 1k 0.1 1k ≦ 频率 < 10k 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 寸法图 标示 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 额定电压 (V/伏特) 涌浪电压 (V/伏特) 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 损失角正切值 (120 Hz, 20℃) 漏电流 等效串联电阻(ESR) (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 额定纹波电流值 毫安(mA/rms) 125℃, 100k Hz 135℃, 100k Hz 25V (1E) 28.8 330 10 × 12 0.14 82.5 16 3,800 2,300 35V (1V) 40.3 270 10 × 12 0.12 94.5 17 3,700 2,200 50V (1H) 57.5 120 10 × 12 0.10 60.0 19 3,500 2,100 63V (1J) 72.5 100 10 × 12 0.08 63.0 20 3,400 2,000 产品编码说明 25V 331 M 1E BK - 1012 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／ 包装型式 胶盖型式 制品尺寸 330微法拉 HRW 系列名 长脚 ± 20% HRW系列 10φ×12L 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 103 固液混合 项 目 工作温度范围 额定静电容量容许误差值 产品体系图 固液混合铝电解电容器 HRE HRE系列 特长／用途 ‧145℃、2,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：深绿色 规格表 项 目 工作温度范围 额定静电容量容许误差值 性 能 -55℃ ~ +145℃ ± 20% 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 温度特性(100k Hz) 固液混合 (120 Hz, 20℃) I = 0.01CV或3 (µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 阻抗比 阻抗比不可大于下表所列数值 额定电压 25 35 Z(-25℃)/Z(+20℃) 1.5 1.5 Z(-55℃)/Z(+20℃) 2.0 2.0 50 1.5 2.0 63 1.5 2.0 145 ℃ 135℃ 2,000 小时 4,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 等效串联电阻(ESR) ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 145℃ / 135℃环境中供给容许纹波电流值与额定电压 2,000 / 4,000 小时后，待制品回复至 20℃的环境中进行量测时，需满 足上列要求。 保证寿命时间 耐久性 ＊于145℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 高温无负荷特性 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性 频率(Hz) 补正系数 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 120 ≦ 频率 < 1k 0.1 1k ≦ 频率 < 10k 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 寸法图 标示 制品各项寸法 φD L P φd α β 单位：毫米 8 10 3.5 10 10 5.0 0.6 1.0 0.5 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz) 标准品一览表 额定电压 (V/伏特) 涌浪电压 (V/伏特) 25V (1E) 28.8 35V (1V) 40.3 50V (1H) 57.5 63V (1J) 72.5 额定静电容量 (µF/微法拉) 制品尺寸 φD×L 220 8 × 10 330 10 × 10 150 8 × 10 270 10 × 10 68 8 × 10 100 10 × 10 33 8 × 10 56 10 × 10 82 10 × 10 损失角正切值 (120 Hz, 20℃) 0.14 0.12 0.10 0.08 漏电流 (µA/微安) 等效串联电阻(ESR) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 额定纹波电流值毫安 (mA/rms) 135℃, 100k Hz 145℃, 100k Hz 55.0 27 1,600 700 82.5 20 2,000 900 52.5 27 1,600 700 94.5 20 2,000 900 34.0 30 1,250 600 50.0 28 1,600 800 600 20.8 40 1,100 35.3 30 1,400 800 51.7 30 1,400 800 产品编码说明 HRE系列 220微法拉 ± 20% 25V 长脚 HRE 221 M 1E BK - 0810 额定电压 引线加工／包装型式 胶盖型式 制品尺寸 系列名 额定静电容量 额定静电容量容许误差值 8φ×10L 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 104 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀膜铝壳 制品引线与铝壳种类 产品体系图 固液混合铝电解电容器 HRJ HRJ系列 特长／用途 ‧150℃、1,000小时寿命保证 ‧低等效串联电阻(ESR)并可承受高纹波电流 ‧符合RoHS指令 标示颜色：深绿色 规格表 性 能 -55℃ ~ +150℃ ± 20% (120 Hz, 20℃) 漏电流(20℃) I = 0.01CV或3 (µA/微安)之中任一个较大值以下(2分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 损失角正切值(120 Hz, 20℃) 参阅标准品一览表 温度特性(100k Hz) 阻抗比 阻抗比不可大于下表所列数值 额定电压 25 35 Z(-25℃)/Z(+20℃) 1.5 1.5 Z(-55℃)/Z(+20℃) 2.0 2.0 保证寿命时间 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 耐久性 50 1.5 2.0 63 1.5 2.0 固液混合 项 目 工作温度范围 额定静电容量容许误差值 1,000 小时 ≦初始值的± 30% ≦初始规格值的 200% ≦初始规格值的 200% ≦初始规格值 ＊于 150℃环境中供给容许纹波电流值与额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 ＊于150℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足同耐久性试验要求(可进行电压补 偿后再行量测)。 高温无负荷特性 静电容量变化率 损失角正切值 等效串联电阻(ESR) 漏电流 焊锡耐热性 频率(Hz) 补正系数 纹波电流与频率补正系数 ≦初始值的± 10% ≦初始规格值 ≦初始规格值 ≦初始规格值 120 ≦ 频率 < 1k 0.1 1k ≦ 频率 < 10k 0.3 10k ≦ 频率 < 100k 100k ≦ 频率 < 500k 0.6 1.0 标示 寸法图 制品各项寸法 φD L P φd α β 单位：毫米 8 10 3.5 10 10 5.0 0.6 1.0 0.5 尺寸：直径(φD)×长度(L)，(毫米/mm) 标准品一览表 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 150℃ 额定电压 (V/伏特) 涌浪电压 (V/伏特) 25V (1E) 28.8 35V (1V) 40.3 50V (1H) 63V (1J) 额定静电容量 (µF/微法拉) 57.5 72.5 制品尺寸 φD×L 150 8 × 10 270 10 × 10 100 8 × 10 150 10 × 10 56 8 × 10 100 10 × 10 33 8 × 10 56 10 × 10 损失角正切值 (120 Hz, 20℃) 漏电流 (µA/微安) 毫欧(mΩ)/100k 赫兹(Hz)最大值, 20℃ 37.5 27 800 67.5 20 1,000 35.0 30 770 52.5 23 950 28.0 35 700 0.14 0.12 0.10 0.08 等效串联电阻(ESR) 额定纹波电流值 毫安(mA/rms) 100k Hz, 150℃ 50.0 28 900 20.8 40 650 35.3 30 840 产品编码说明 HRJ系列 150微法拉 ± 20% 25V 长脚 8φ×10L HRJ 151 M 1E BK - 0810 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／ 包装型式 胶盖型式 制品尺寸 无铅引线与镀膜铝壳 制品引线与铝壳种类 注：如需了解更详细之介绍，请参阅目录第87页”高分子固液混合产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 105 內容 贴片型铝电解电容器 贴片型产品编码说明 产品编码说明 无铅引线与 镀膜铝壳 VES系列 10微法拉 ± 20% 16V 编带 VES 100 M 1C TR - 0405 □□□ □□□ □ □□ □□ □ □□□□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 制品尺寸 制品引线与 铝壳种类 补充码 系列 额定静电容量 额定静电容量 额定电压 容许误差值 4φ×5.3L 包装型式 端子型式 □ ① 系列：系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。 ② 额定静电容量：额定静电容量是以单位为”微法拉”(µF/微法拉)的3个数字表示。前面2个数字为代表容量值，第3个数字代 表为10的次方数。“R”代表额定静电容量为10微法拉(µF/微法拉)以下之小数点。 1 4.7 10 47 100 470 1,000 例： 额定静电容量 0.47 产品编码 R47 010 4R7 100 470 101 471 4,700 102 472 ③ 额定静电容量容许误差值： K = -10% ~ +10% M = -20% ~ +20% V = -10% ~ +20% 贴片型 ④ 额定电压：额定电压单位为V (伏特)，以2个文字表示： 额定电压(V) 编码 4 0G 6.3 0J 10 1A 16 1C 25 1E 35 1V 额定电压 (V) 编码 160 2C 200 2D 250 2E 350 2V 400 2G 450 2W 50 1H 63 1J 100 2A ⑤ 包装型式： TR 编带卷轴包装 TT 编带塑料卷轴包装 T- 适用制品 φ 径 12.5 ~ 18mm 之盘式包装 ⑥ 端子型式： - 无辅助端子 A 适用耐震动 10G (必须与汽车控制代码“ K / L ”一起使用) V 耐震动结构 ⑦ 制品尺寸：前面2个数子表示制品直径，后面2个数字表示制品长度，单位为毫米(mm)。 φD×L 3×5.3 4×4.5 4×5.3 编码 0305 0404 0405 4×5.7 4×5.8*1 0406 2 5×4.5 5×5.3 0504 0505 6.3×7.0* 6.3×7.7 0607 6.3×8.7*2 8×6.5 0605 6.3×5.7 6.3×5.8*1 0606 0608 0806 8×10 8×10.5*3 0810 φD×L 12.5×13.5 12.5×16 16×16.5 16×21.5 18×16.5 18×21.5 编码 1313 1316 1616 1621 1816 1821 φD×L 6.3×5.3 编码 5×5.7 5×5.8*1 0506 10×7.7 1008 5×7*2 6.3×4.5 0507 0604 10×10 10×10.5*3 1010 10×12.5 1013 注： ：如使用于非高分子固态品，仅适用 VZL、VZS、VZT 系列。 *2 ：仅适用 VZR 系列。 *3 ：耐震动结构 如所需制品尺寸别于上表中无法对应，请与我们连系与讨论。 *1 ⑧ 制品引线与铝壳种类： 空白(None) = 无铅引线 + 镀膜铝壳(标准设计) E = 锡-铋(Sn-Bi)引线 + 镀膜铝壳 K / L = 车载品 注：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白；如有车载品之需求，请与我们连系与讨论之。 ⑨ 补充码(选择性)：适用有特殊管控之需求 106 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 产品体系图 贴片型铝电解电容器 VES VES 系列 特长／用途 ‧4φ ~ 6.3φ、105℃、1,000小时寿命保证 ‧制品高度5.5mm小型贴片型电容器 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令、符合AEC-Q200标准 标示颜色：黑色 规格表 性 能 -55℃ ~ +105℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 漏电流(20℃) 额定电压 损失角正切值(最大值) 损失角正切值(120 Hz, 20℃) 温度特性(120 Hz) 6.3 0.30 10 0.26 16 0.22 25 0.16 阻抗比不可大于下表所列数值 额定电压 6.3 10 16 Z(-25℃)/Z(+20℃) 4 3 2 Z(-55℃)/Z(+20℃) 8 5 4 阻抗比 保证寿命时间 静电容量变化率 损失角正切值 漏电流 耐久性 (120 Hz, 20℃) 35 0.13 50 0.12 25 2 3 35 2 3 50 2 3 1,000小时 ≦初始值的± 20% ≦初始规格值的200% ≦初始规格值 贴片型 项 目 工作温度范围 额定静电容量容许误差值 ＊于 105℃环境中供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的200% 漏电流 ≦初始规格值 ＊于105℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足上列要求。 高温无负荷特性 频率(Hz) 补正系数 纹波电流与频率补正系数 50 0.7 120 1.0 寸法图 标示 单位：毫米 制品各项寸法 φD 4 5 6.3 L 5.3 ± 0.2 5.3 ± 0.2 5.3 ± 0.2 额定电压 VDC 1 2.2 3.3 4.7 10 22 33 47 100 内容 010 2R2 3R3 4R7 100 220 330 470 101 6.3V (0J) φD×L mA 4×5.3 5×5.3 5×5.3 6.3×5.3 21 30 36 61 10V (1A) φD×L A 4.3 5.3 6.6 B 4.3 5.3 6.6 C 5.1 5.9 7.2 W P ± 0.2 0.5 ~ 0.8 1.0 0.5 ~ 0.8 1.5 0.5 ~ 0.8 2.0 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，120 赫兹(Hz), 105℃ 制品尺寸与容许纹波电流一览表 静电容量 (µF/微法拉) 10k ≦ 1.4 1k 1.3 mA 4×5.3 5×5.3 5×5.3 6.3×5.3 6.3×5.3 15 25 31 43 65 16V (1C) φD×L 4×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×5.3 25V (1E) mA 16 28 40 47 70 φD×L 4×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×5.3 35V (1V) mA 12 21 36 44 60 φD×L 4×5.3 5×5.3 6.3×5.3 50V (1H) mA φD×L mA 14 23 50 4×5.3 4×5.3 4×5.3 5×5.3 6.3×5.3 6.3×5.3 7 10 12 17 26 51 产品编码说明 VES系列 10微法拉 ± 20% 16V 编带 VES 100 M 1C TR - 0405 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 4φ×5.3L 无铅引线与镀膜铝壳 制品引线与铝壳种类 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 107 产品体系图 贴片型铝电解电容器 VEJ VEJ 系列 特长／用途 ‧4φ ~ 18φ、105℃、2,000小时寿命保证 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 项 目 工作温度范围 性 能 160 ~ 400V -40℃ ~ +105℃ ± 20% 6.3 ~ 100V -55℃ ~ +105℃ 额定静电容量容许误差值 漏电流(20℃) 贴片型 损失角正切值(120 Hz, 20℃) 温度特性(120 Hz) 额定电压 测试时间 制品尺寸 450V -25℃ ~ +105℃ (120 Hz, 20℃) 6.3 ~ 100V 2 分钟后 160 ~ 450V 5 分钟后 12.5 ~ 18φ 4 ~ 10φ 12.5 ~ 18φ I = 0.01CV 或 3µA 之中 I = 0.03CV 或 4µA 之中 漏电流 I = 0.04CV + 100µA 任一个较大值以下 任一个较大值以下 I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 额定电压 4 ~ 10φ 12.5 ~ 18φ 6.3 10 16 25 35 50 63 100 160 200 250 400 450 0.45 0.35 0.28 0.18 0.16 0.14 0.12 0.12 0.40 0.38 0.34 0.26 0.22 0.18 0.14 0.10 0.20 0.20 0.20 0.25 0.25 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 阻抗比不可大于下表所列数值 额定电压 6.3 10 16 25 35 50 63 100 160 200 250 400 450 Z(-25℃) φD＜12.5 4 4 3 2 2 2 2 3 /Z(+20℃) φD≧12.5 5 4 3 2 2 2 2 2 3 3 3 6 6 阻抗比 Z(-55/-40℃) φD＜12.5 12 8 6 4 3 3 3 4 /Z(+20℃) φD≧12.5 10 8 6 4 3 3 3 3 6 6 6 10 - 保证寿命时间 耐久性 高温无负荷特性 纹波电流与频率补正系数 2,000 小时 φD ≦ 6.3 mm：≦初始值的± 25%； 静电容量变化率 φD ≧ 8 mm：≦初始值的± 20% φD ≦ 6.3 mm：≦初始规格值的 300%； 损失角正切值 φD ≧ 8 mm：≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间：1,000 小时；其它测试项目同耐久性。 额定电压 160 ~ 450V 需进行电压补偿后再行量测(依据 JIS C 5101-4 4.1 规定)。 频率(Hz) 静电容量(µF/微法拉) ≦1,000 1,000＜静电容量≦8,200 50 120 1k 10k ≦ 0.80 0.85 1.00 1.00 1.25 1.15 1.40 1.25 寸法图 图1 图2 108 制品各项寸法 φD 4 5 6.3 6.3 8 8 10 10 12.5 12.5 16 16 18 18 L 5.7 ± 0.3 5.7 ± 0.3 5.7 ± 0.3 7.7 ± 0.3 6.5 ± 0.3 10 ± 0.5 7.7 ± 0.3 10 ± 0.5 13.5 ± 0.5 16 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 单位：毫米 A 4.3 5.3 6.6 6.6 8.3 8.3 10.3 10.3 13.0 13.0 17.0 17.0 19.0 19.0 B 4.3 5.3 6.6 6.6 8.3 8.3 10.3 10.3 13.0 13.0 17.0 17.0 19.0 19.0 C 5.1 5.9 7.2 7.2 9.0 9.0 11.0 11.0 13.7 13.7 18.0 18.0 20.0 20.0 W 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.7 ~ 1.1 0.7 ~ 1.3 0.7 ~ 1.3 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 P ± 0.2 1.0 1.5 2.0 2.0 2.3 3.1 4.7 4.7 4.4 4.4 6.4 6.4 6.4 6.4 图号 1 1 1 1 1 1 1 1 2 2 2 2 2 2 产品体系图 贴片型铝电解电容器 VEJ 标示 φD ≦ 6.3 mm φD = 8 ~ 10 mm φD≧12.5 mm 尺寸：直径(φD)×长度(L)，(毫米/mm) 制品尺寸与容许纹波电流一览表 静电容量 (µF/微法拉) 内容 6.3V (0J) φD×L mA 容许纹波电流：毫安/均方根值(mA/rms)，120 赫兹(Hz), 105℃ 10V (1A) φD×L mA 16V (1C) φD×L 25V (1E) φD×L mA 35V (1V) mA φD×L mA 50V (1H) 63V (1J) 100V (2A) φD×L mA φD×L mA 1 010 4×5.7 8 4×5.7 8 2.2 2R2 4×5.7 12 4×5.7 12 3.3 3R3 4×5.7 14 5×5.7 17 4.7 4R7 10 100 6.3×5.7 6.3×5.7 8×6.5 22 32 51 22 220 4×5.7 22 4×5.7 22 4×5.7 17 4×5.7 17 5×5.7 20 φD×L mA 4×5.7 20 4×5.7 20 5×5.7 27 6.3×5.7 32 5×5.7 30 5×5.7 30 6.3×5.7 44 6.3×5.7 8×6.5 38 67 6.3×7.7 58 8×10 100 46 76 6.3×7.7 65 8×10 140 10×10 150 33 330 5×5.7 34 5×5.7 34 5×5.7 34 6.3×5.7 46 6.3×5.7 8×6.5 47 470 5×5.7 38 5×5.7 38 6.3×5.7 48 6.3×5.7 8×6.5 48 79 6.3×7.7 80 6.3×7.7 70 8×10 170 12.5×13.5 250 6.3×5.7 8×6.5 69 90 6.3×5.7 69 6.3×7.7 100 8×10 240 8×10 210 10×10 310 12.5×13.5 380 8×10 10×7.7 270 270 8×10 270 10×10 330 12.5×13.5 470 16×16.5 450 590 750 980 100 220 101 6.3×5.7 69 221 6.3×7.7 8×6.5 120 120 6.3×7.7 120 6.3×7.7 120 8×10 290 8×10 10×7.7 290 290 320 320 410 10×10 12.5×13.5 8×10 290 10×10 370 12.5×13.5 490 16×16.5 650 18×16.5 16×21.5 380 10×10 380 12.5×13.5 520 12.5×16 550 16×16.5 700 18×21.5 500 12.5×16 550 16×16.5 800 18×16.5 990 900 16×16.5 18×16.5 16×21.5 900 1,150 1,200 18×16.5 1,050 18×21.5 1,300 330 331 8×10 290 470 471 8×10 320 1,000 102 10×10 410 8×10 10×7.7 10×10 2,200 222 12.5×13.5 680 12.5×13.5 680 16×16.5 3,300 332 12.5×16 850 16×16.5 950 16×16.5 950 18×16.5 16×21.5 1,225 1,275 4,700 472 6,800 682 8,200 822 16×16.5 1,000 16×16.5 1,000 18×16.5 16×21.5 18×21.5 1,290 1,350 1,450 18×16.5 16×21.5 18×21.5 1,290 1,350 1,450 额定电压 VDC 静电容量 (µF/微法拉) 内容 160V (2C) φD×L mA 200V (2D) φD×L mA 250V (2E) 400V (2G) 450V (2W) φD×L mA φD×L mA φD×L mA 4.7 4R7 12.5×13.5 65 12.5×13.5 45 12.5×13.5 45 10 100 12.5×13.5 80 12.5×13.5 70 12.5×13.5 50 12.5×16 75 22 220 12.5×16 110 12.5×13.5 105 16×16.5 85 16×16.5 85 33 330 18×16.5 100 47 100 12.5×13.5 95 12.5×16 120 16×16.5 180 18×16.5 100 470 16×16 240 16×16.5 220 16×16.5 220 18×21.5 130 101 16×16.5 250 18×16.5 280 18×21.5 290 产品编码说明 VEJ系列 470微法拉 ± 20% 6.3V 编带 8φ×10L VEJ 471 M 0J TR - 0810 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 109 贴片型 额定电压 VDC 产品体系图 贴片型铝电解电容器 VEU VEU 系列 特长／用途 ‧4φ ~ 18φ、105℃、3,000 ~ 5,000 小时寿命保证 ‧长寿命保证品 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 项 目 性 能 160V ~ 400V -40℃ ~ +105℃ ± 20% 6.3V ~ 100V 工作温度范围 -55℃ ~ +105℃ 额定静电容量容许误差值 额定电压 测试时间 6.3 ~ 100V 160 ~ 450V 2 分钟后 5 分钟后 I = 0.01CV 或 3(µA/微安)之中 漏电流 I = 0.04CV + 100 (µA/微安) 任一个较大值以下 I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 漏电流(20℃) 贴片型 损失角正切值(120 Hz, 20℃) 温度特性(120 Hz) 450V -25℃ ~ +105℃ (120 Hz, 20℃) 额定电压 损失角正切值 (最大值) 阻抗比 6.3 10 16 25 35 50 63 80 100 160 200 250 400 450 0.30 0.24 0.20 0.16 0.13 0.12 0.09 0.08 0.07 0.15 0.15 0.15 0.20 0.20 额定电压 Z(-25℃)/Z(+20℃) Z(-55℃)/Z(+20℃) 6.3 4 10 10 3 7 阻抗比不可大于下表所列数值 16 25 35 50 63 80 2 2 2 2 2 2 5 3 3 3 3 3 100 2 3 160 3 6 200 3 6 250 3 6 400 6 10 450 6 - φD≦10 mm：3,000 小时； φD≧12.5 mm：5,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 3,000 / 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 高温无负荷特性 纹波电流与频率补正系数 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 频率(Hz) 静电容量(µF/微法拉) ≦1,000 1,000 < 静电容量≦1,500 50 120 1k 10k ≦ 0.70 0.85 1.00 1.00 1.30 1.13 1.40 1.15 寸法图 图1 图2 110 制品各项寸法 φD 4 5 6.3 6.3 8 10 12.5 12.5 16 16 18 18 L 5.7 ± 0.3 5.7 ± 0.3 5.7 ± 0.3 7.7 ± 0.3 10 ± 0.5 10 ± 0.5 13.5 ± 0.5 16 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 单位：毫米 A 4.3 5.3 6.6 6.6 8.3 10.3 13.0 13.0 17.0 17.0 19.0 19.0 B 4.3 5.3 6.6 6.6 8.3 10.3 13.0 13.0 17.0 17.0 19.0 19.0 C 5.1 5.9 7.2 7.2 9.0 11.0 13.7 13.7 18.0 18.0 20.0 20.0 W 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.7 ~ 1.1 0.7 ~ 1.3 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 P ± 0.2 图号 1.0 1 1.5 1 2.0 1 2.0 1 3.1 1 4.7 1 4.4 2 4.4 2 6.4 2 6.4 2 6.4 2 6.4 2 产品体系图 贴片型铝电解电容器 VEU 标示 φD ≦ 6.3 mm φD = 8 ~ 10 mm φD≧12.5 mm 尺寸：直径(φD)×长度(L)，(毫米/mm) 制品尺寸与容许纹波电流一览表 静电容量 (µF/微法拉) 6.3V (0J) 内容 φD×L mA 容许纹波电流：毫安/均方根值(mA/rms)，120 赫兹(Hz), 105℃ 10V (1A) φD×L mA 16V (1C) φD×L 25V (1E) mA φD×L 35V (1V) mA φD×L mA 50V (1H) φD×L 63V (1J) mA 1 010 4×5.7 8 2.2 2R2 4×5.7 12 3.3 3R3 4.7 4R7 10 100 22 220 4×5.7 22 4×5.7 33 330 5×5.7 35 4×5.7 17 4×5.7 16 5×5.7 22 32 4×5.7 18 5×5.7 27 5×5.7 27 6.3×5.7 22 5×5.7 30 6.3×5.7 44 6.3×5.7 44 6.3×7.7 58 5×5.7 35 6.3×5.7 48 6.3×5.7 50 6.3×7.7 57 8×10 130 φD×L mA 12.5×13.5 240 80V (1K) φD×L mA 12.5×13.5 220 12.5×16 290 47 470 5×5.7 38 6.3×5.7 50 6.3×5.7 50 6.3×7.7 63 8×10 92 8×10 141 100 101 6.3×5.7 69 6.3×7.7 81 6.3×7.7 81 8×10 116 10×10 151 10×10 160 150 151 220 221 6.3×7.7 120 8×10 141 8×10 141 10×10 290 10×10 320 12.5×13.5 280 12.5×16 320 16×16.5 410 330 331 8×10 141 10×10 290 10×10 290 10×10 320 12.5×13.5 320 12.5×16 360 16×16.5 450 16×16.5 510 470 471 10×10 320 10×10 320 10×10 320 12.5×16 410 16×16.5 510 16×16.5 540 18×16.5 650 1,000 102 10×10 410 16×16.5 690 18×16.5 780 1,500 152 18×16.5 900 额定电压 VDC 静电容量 (µF/微法拉) 100V (2A) 内容 φD×L mA 160V (2C) φD×L mA 200V (2D) φD×L 3.3 3R3 4.7 4R7 10 100 12.5×13.5 22 220 33 330 12.5×13.5 47 470 16×16.5 68 680 12.5×13.5 180 18×16.5 320 100 101 12.5×16 240 16×21.5 380 150 151 16×16.5 340 220 221 16×16.5 410 330 331 18×16.5 540 250V (2E) mA φD×L mA 400V (2G) φD×L mA 450V (2W) φD×L mA 12.5×13.5 40 50 12.5×13.5 65 12.5×16 50 12.5×16 80 12.5×16 105 16×16.5 85 16×16.5 85 12.5×16 105 16×16.5 180 18×21.5 130 18×21.5 130 95 16×16.5 220 18×16.5 230 260 18×16.5 270 18×21.5 280 18×21.5 330 产品编码说明 ± 20% 6.3V 编带 471 M 0J TR - 1010 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 VEU系列 470微法拉 VEU 系列名 10φ×10L 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 111 贴片型 额定电压 VDC 产品体系图 贴片型铝电解电容器 VEZ VEZ 系列 特长／用途 ‧4φ ~ 6.3φ、105℃、1,000小时寿命保证 ‧低等效串联电阻(ESR)电容器 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 性 能 -55℃ ~ +105℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 漏电流(20℃) 额定电压 损失角正切值(最大值) 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) 阻抗比 6.3 0.28 10 0.24 16 0.20 (120 Hz, 20℃) 25 0.16 阻抗比不可大于下表所列数值 额定电压 6.3 10 16 Z(-25℃)/Z(+20℃) 4 3 2 Z(-55℃)/Z(+20℃) 10 7 5 35 0.14 25 2 3 50 0.12 35 2 3 50 2 3 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 25% 损失角正切值 ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 耐久性 高温无负荷特性 保证寿命时间：1,000 小时；其它测试项目同耐久性。 频率 (Hz) 补正系数 纹波电流与频率补正系数 50, 60 0.64 120 0.8 10k ≦ 1.0 1k 0.93 寸法图 标示 制品各项寸法 φD 4 5 6.3 6.3 L 5.3 ± 0.2 5.3 ± 0.2 5.3 ± 0.2 7.7 ± 0.3 单位：毫米 A 4.3 5.3 6.6 6.6 B 4.3 5.3 6.6 6.6 C 5.1 5.9 7.2 7.2 W P ± 0.2 0.5 ~ 0.8 1.0 0.5 ~ 0.8 1.5 0.5 ~ 0.8 2.0 0.5 ~ 0.8 2.0 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 制品尺寸与容许纹波电流一览表 额定电压 VDC 静电容量 内容 (µF/微法拉) 1.0 2.2 3.3 4.7 10 22 33 47 100 150 220 010 2R2 3R3 4R7 100 220 330 470 101 151 221 6.3V (0J) φD×L 阻抗值 4×5.3 5×5.3 5×5.3 6.3×5.3 6.3×7.7 6.3×7.7 3.20 1.50 1.50 0.85 0.50 0.50 阻抗值：欧姆(Ω)/最大值，100k 赫兹(Hz), 20℃ 10V (1A) mA 65 110 110 170 255 255 φD×L 阻抗值 4×5.3 5×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 6.3×7.7 3.20 1.50 1.50 0.85 0.85 0.50 0.50 16V (1C) mA 65 110 110 170 170 255 255 φD×L 阻抗值 4×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×5.3 6.3×7.7 6.3×7.7 3.20 1.50 0.85 0.85 0.85 0.50 0.50 25V (1E) mA 65 110 170 170 170 255 255 φD×L 阻抗值 4×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×5.3 6.3×7.7 3.20 1.50 0.85 0.85 0.85 0.50 35V (1V) mA 65 110 170 170 170 255 φD×L 阻抗值 4×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 3.20 1.50 0.85 0.85 0.50 50V (1H) mA 65 110 170 170 255 产品编码说明 ± 20% 16V 编带 100 M 1C TR - 0405 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 VEZ系列 10微法拉 VEZ 系列名 4φ×5.3L 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 112 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀膜铝壳 制品引线与铝壳种类 φD×L 阻抗值 mA 4×5.3 4×5.3 4×5.3 5×5.3 6.3×5.3 6.3×5.3 6.3×7.7 5.0 5.0 5.0 3.0 2.0 2.0 1.0 30 30 30 50 70 70 170 产品体系图 贴片型铝电解电容器 VEH VEH 系列 特长／用途 ‧4φ ~ 10φ、105℃、2,000小时寿命保证 ‧低阻抗电容器 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 ‧符合 AEC-Q200 标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 性 能 -55℃ ~ +105℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 额定电压 损失角正切值(最大值) 6.3 0.30 10 0.26 16 0.22 25 0.16 (120 Hz, 20℃) 35 0.13 50 0.13 阻抗比不可大于下表所列数值 温度特性(120 Hz) 阻抗比 额定电压 Z(-25℃)/Z(+20℃) 6.3 4 10 3 16 2 25 2 35 2 50 2 Z(-55℃)/Z(+20℃) 10 7 5 3 3 3 保证寿命时间 贴片型 耐久性 2,000小时 φD≦6.3 mm：≦初始值的± 25%； 静电容量变化率 φD≧8 mm：≦初始值的± 20% 损失角正切值 ≦初始规格值的200% 漏电流 ≦初始规格值 ＊于105℃环境中供给额定电压2,000小时后，待制品回复至20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 高温无负荷特性 纹波电流与频率补正系数 1,000小时 φD≦6.3 mm：≦初始值的± 25%； 静电容量变化率 φD≧8 mm：≦初始值的± 20% 损失角正切值 ≦初始规格值的200% 漏电流 ≦初始规格值 ＊于105℃环境中不供给额定电压1,000小时后，待制品回复至20℃的环境中进行量测时，需满足上列要求。 频率 (Hz) 补正系数 50, 60 0.64 120 0.8 10k ≦ 1.0 1k 0.93 寸法图 制品各项寸法 φD 4 5 6.3 8 10 L 5.7 ± 0.3 5.7 ± 0.3 5.7 ± 0.3 10 ± 0.5 10 ± 0.5 单位：毫米 A 4.3 5.3 6.6 8.3 10.3 B 4.3 5.3 6.6 8.3 10.3 C 5.1 5.9 7.2 9.0 11.0 W P ± 0.2 0.5 ~ 0.8 1.0 0.5 ~ 0.8 1.5 0.5 ~ 0.8 2.0 0.7 ~ 1.1 3.1 0.7 ~ 1.3 4.7 标示 φD ≦ 6.3 mm φD = 8 ~ 10 mm 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 113 产品体系图 贴片型铝电解电容器 VEH 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 制品尺寸与容许纹波电流一览表 额定电压 VDC 静电容量 内容 (µF/微法拉) 3.3 3R3 4.7 4R7 10 100 22 220 33 330 6.3V (0J) φD×L 阻抗值 4×5.7 阻抗值：欧姆(Ω)/最大值，100k 赫兹(Hz), 20℃ 10V (1A) mA 3.2 φD×L 阻抗值 16V (1C) mA φD×L 阻抗值 25V (1E) mA mA φD×L 阻抗值 mA 4×5.7 3.2 65 4×5.7 3.2 65 φD×L 阻抗值 mA 4×5.7 5.0 30 4×5.7 5.0 30 50 4×5.7 3.2 65 5×5.7 1.5 110 5×5.7 1.5 110 5×5.7 3.0 4×5.7 3.2 65 5×5.7 1.5 110 6.3×5.7 0.85 170 6.3×5.7 0.85 170 6.3×5.7 2.0 70 65 5×5.7 1.5 110 6.3×5.7 0.85 170 6.3×5.7 0.85 170 6.3×5.7 0.85 170 8×10 0.6 300 47 470 5×5.7 1.5 110 6.3×5.7 0.85 170 6.3×5.7 0.85 170 6.3×5.7 0.85 170 8×10 0.45 450 8×10 0.6 300 100 101 6.3×5.7 0.85 170 6.3×5.7 0.85 170 8×10 0.45 450 8×10 0.45 450 8×10 0.45 450 8×10 0.6 300 150 151 6.3×5.7 0.85 170 6.3×5.7 0.85 170 8×10 0.45 450 450 10×10 0.3 500 6.3×5.7 0.85 170 8×10 0.45 450 8×10 0.45 450 10×10 0.25 670 330 331 8×10 0.45 450 8×10 0.45 450 8×10 0.45 450 450 450 670 670 0.45 221 0.45 0.45 0.25 0.25 8×10 220 8×10 8×10 10×10 10×10 470 471 8×10 0.45 450 8×10 0.45 450 10×10 0.25 670 820 821 10×10 0.25 670 10×10 0.25 670 1,000 102 10×10 0.25 670 产品编码说明 贴片型 50V (1H) 35V (1V) φD×L 阻抗值 ± 20% 6.3V 编带 471 M 0J TR - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 VEH系列 470微法拉 VEH 系列名 8φ×10L 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 114 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 产品体系图 贴片型铝电解电容器 VZH VZH 系列 特长／用途 ‧4φ ~ 18φ、105℃、2,000 ~ 5,000小时寿命保证 ‧大额定静电容量并具有极低阻抗之电容器 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 温度特性(120 Hz) 性 能 -55℃ ~ +105℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) (120 Hz, 20℃) 额定电压 6.3 10 16 25 35 50 63 80 损失角正切值 0.26 0.22 0.16 0.13 0.10 0.08 0.08 0.30 (最大值) 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 阻抗比 额定电压 Z(-25℃)/Z(+20℃) Z(-55℃)/Z(+20℃) 阻抗比不可大于下表所列数值 6.3 10 16 25 35 4 3 2 2 2 8 5 4 3 3 50 2 3 63 2 3 100 0.07 80 2 3 100 2 3 φD≦6.3 mm, 8×6.5L, 10φ×7.7L：2,000 小时; φD≧8 mm：5,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 / 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 贴片型 项 目 工作温度范围 额定静电容量容许误差值 保证寿命时间 耐久性 高温无负荷特性 纹波电流与频率补正系数 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 频率 (Hz) 补正系数 50, 60 0.60 120 0.70 1k 0.85 10k ≦ 1.0 寸法图 图1 图2 制品各项寸法 φD 4 5 6.3 6.3 8 8 10 10 12.5 12.5 16 16 18 18 L 5.7 ± 0.3 5.7 ± 0.3 5.7 ± 0.3 7.7 ± 0.3 6.5 ± 0.3 10 ± 0.5 7.7 ± 0.3 10 ± 0.5 13.5 ± 0.5 16 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 单位：毫米 A 4.3 5.3 6.6 6.6 8.3 8.3 10.3 10.3 13.0 13.0 17.0 17.0 19.0 19.0 B 4.3 5.3 6.6 6.6 8.3 8.3 10.3 10.3 13.0 13.0 17.0 17.0 19.0 19.0 C 5.1 5.9 7.2 7.2 9.0 9.0 11.0 11.0 13.7 13.7 18.0 18.0 20.0 20.0 W 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.7 ~ 1.1 0.7 ~ 1.3 0.7 ~ 1.3 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 P ± 0.2 1.0 1.5 2.0 2.0 2.3 3.1 4.7 4.7 4.4 4.4 6.4 6.4 6.4 6.4 图号 1 1 1 1 1 1 1 1 2 2 2 2 2 2 115 产品体系图 贴片型铝电解电容器 VZH 标示 φD ≦ 6.3 mm φD = 8 ~ 10 mm φD ≧ 12.5 mm 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 制品尺寸与容许纹波电流一览表 额定电压 VDC 贴片型 静电容量 内容 (µF/微法拉) 6.3V (0J) 阻抗值 mA 2.9 60 2.2 2R2 4×5.7 2.9 60 3.3 3R3 4×5.7 2.9 60 4.7 4R7 10 100 22 220 4×5.7 1.35 80 4×5.7 1.35 33 330 4×5.7 1.35 80 5×5.7 0.80 47 470 5×5.7 0.80 150 6.3×5.7 0.44 230 68 680 100 101 220 151 221 330 331 470 471 680 681 6.3×5.7 0.44 230 6.3×5.7 1.35 80 80 5×5.7 0.80 150 6.3×5.7 0.44 6.3×5.7 0.44 152 10×10 0.09 670 2,200 222 12.5×13.5 0.070 3,300 332 12.5×16 0.060 4,700 472 16×16.5 0.054 1,260 16×16.5 6,800 682 8,200 822 18×16.5 16×21.5 18×16.5 16×21.5 0.048 0.038 0.048 0.038 0.44 230 6.3×5.7 0.88 165 6.3×5.7 0.44 230 230 6.3×5.7 0.44 230 6.3×5.7 0.44 230 6.3×5.7 6.3×7.7 8×6.5 0.44 0.36 0.36 230 280 280 8×6.5 0.36 280 8×10 6.3×7.7 6.3×7.7 8×6.5 8×10 8×10 10×10 0.68 0.68 0.68 0.34 0.34 0.18 185 185 185 369 369 553 0.17 450 10×10 0.09 670 1,500 6.3×5.7 230 8×10 0.09 0.09 150 0.44 450 450 10×10 10×10 0.80 6.3×5.7 0.17 0.17 280 280 450 450 450 450 450 5×5.7 230 8×10 10×7.7 0.36 0.36 0.17 0.17 0.17 0.17 0.17 150 450 6.3×7.7 8×6.5 8×10 10×7.7 8×10 10×7.7 8×10 165 0.17 230 280 280 450 450 450 450 450 102 0.88 8×10 0.44 0.36 0.36 0.17 0.17 0.17 0.17 0.17 85 6.3×5.7 280 280 6.3×5.7 6.3×7.7 8×6.5 8×10 8×10 10×7.7 8×10 10×7.7 1.52 150 230 230 5×5.7 0.80 0.36 0.36 0.44 80 5×5.7 0.44 6.3×5.7 1.35 80 6.3×7.7 8×6.5 230 4×5.7 1.35 6.3×5.7 0.44 mA 4×5.7 230 6.3×5.7 1,000 116 0.44 4×5.7 mA φD×L 阻抗值 50V (1H) 4×5.7 mA φD×L 阻抗值 35V (1V) φD×L mA φD×L 阻抗值 25V (1E) 010 mA φD×L 阻抗值 16V (1C) 1 150 φD×L 阻抗值 阻抗值：欧姆(Ω)/最大值，100k 赫兹(Hz), 20℃ 10V (1A) 6.3×7.7 0.36 280 8×10 10×7.7 8×10 10×10 0.17 0.17 0.17 0.09 450 450 450 670 10×10 0.09 670 12.5×13.5 0.070 0.17 450 8×10 10×7.7 8×10 10×10 10×10 0.17 0.17 0.17 0.09 0.090 12.5×13.5 0.070 450 450 450 670 670 820 10×10 0.18 553 12.5×13.5 0.12 650 12.5×13.5 0.12 650 670 12.5×16 0.060 950 16×16.5 0.073 1,000 820 12.5×16 0.060 950 16×16.5 0.073 1,000 16×16.5 0.073 1,260 18×16.5 0.066 1,500 18×21.5 0.05 1,630 1,750 1,000 1,500 670 12.5×13.5 0.070 820 12.5×16 0.060 12.5×13.5 0.070 820 12.5×16 0.060 950 16×16.5 0.054 1,260 820 12.5×16 0.060 950 950 16×16.5 16×16.5 0.054 1,260 16×16.5 18×16.5 16×16.5 0.054 1,260 0.054 1,260 16×21.5 16×21.5 0.038 1,630 18×21.5 18×16.5 0.048 1,500 0.054 1,260 16×21.5 0.038 1,630 0.048 1,500 0.038 1,630 0.054 0.048 0.038 0.038 1,500 18×16.5 1,630 16×21.5 1,500 18×21.5 0.038 1,750 1,630 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 950 16×16.5 0.054 18×16.5 0.048 16×21.5 0.038 1,260 18×21.5 0.038 1,500 1,630 1,750 1,620 产品体系图 贴片型铝电解电容器 VZH 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 制品尺寸与容许纹波电流一览表 额定电压 VDC 静电容量 内容 (µF/微法拉) 63V (1J) 阻抗值：欧姆(Ω)/最大值，100k 赫兹(Hz), 20℃ 80V (1K) φD×L 阻抗值 mA φD×L 阻抗值 100V (2A) mA φD×L 阻抗值 mA 4.7 4R7 5×5.7 1.90 70 10 100 6.3×5.7 1.20 130 22 220 6.3×7.7 0.90 150 8×10 1.3 130 8×10 1.3 130 33 330 8×10 0.50 280 8×10 1.3 130 10×10 0.7 200 47 470 8×10 0.50 280 10×10 0.7 200 10×10 0.7 200 100 101 10×10 0.25 450 10×10 0.7 200 12.5×13.5 0.32 450 150 151 12.5×13.5 0.15 700 12.5×13.5 0.32 450 220 221 12.5×13.5 0.15 700 16×16.5 0.17 650 330 331 16×16.5 0.082 900 16×16.5 0.17 650 470 471 0.15 900 0.17 0.17 0.15 0.15 0.15 0.15 650 650 950 850 900 950 680 681 0.15 950 1,000 102 16×16.5 0.082 900 16×21.5 18×16.5 0.080 1,150 18×21.5 16×21.5 0.080 1,150 18×21.5 0.06 1,250 16×16.5 16×16.5 18×21.5 18×16.5 16×21.5 18×21.5 产品编码说明 470微法拉 ± 20% 6.3V 编带 8φ×10L VZH 471 M 0J TR - 0810 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 贴片型 VZH系列 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 117 产品体系图 贴片型铝电解电容器 VZR VZR 系列 特长／用途 ‧5φ ~ 10φ、105℃、7,000小时寿命保证 ‧低阻抗之电容器 ‧可应用于汽车模块及其它高温产品 ‧符合RoHS指令 ‧符合 AEC-Q200 标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) 耐久性 高温无负荷特性 纹波电流与频率补正系数 性 能 -25℃ ~ +105℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 额定电压 损失角正切值 (最大值) 阻抗比 (120 Hz, 20℃) 6.3 10 16 25 35 50 0.32 0.28 0.26 0.16 0.14 0.14 额定电压 Z(-25℃)/Z(+20℃) 阻抗比不可大于下表所列数值 6.3 10 16 4 3 2 25 2 35 2 50 2 保证寿命时间 7,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 频率 (Hz) 补正系数 50 0.35 120 0.5 1k 0.83 10k ≦ 1.0 寸法图 制品各项寸法 φD 5 6.3 6.3 8 10 标示 φD ≦ 6.3 mm 118 φD = 8 ~ 10 mm 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) L 7 ± 0.3 7 ± 0.3 8.7 ± 0.5 10 ± 0.5 10 ± 0.5 单位：毫米 A 5.3 6.6 6.6 8.3 10.3 B 5.3 6.6 6.6 8.3 10.3 C 5.9 7.2 7.2 9.0 11.0 W P ± 0.2 0.5 ~ 0.8 1.5 0.5 ~ 0.8 2.0 0.5 ~ 0.8 2.0 0.7 ~ 1.1 3.1 0.7 ~ 1.3 4.7 产品体系图 贴片型铝电解电容器 VZR 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 制品尺寸与容许纹波电流一览表 额定电压 VDC 6.3V (0J) 静电容量 内容 (µF/微法拉) 10 100 22 220 33 330 φD×L 阻抗值 阻抗值：欧姆(Ω)/最大值，100k 赫兹(Hz), 20℃ 10V (1A) mA φD×L 阻抗值 16V (1C) mA φD×L 阻抗值 5×7 5×7 2.2 2.2 25V (1E) mA φD×L 阻抗值 95 95 35V (1V) mA φD×L 阻抗值 5×7 2.2 50V (1H) mA 5×7 2.2 95 5×7 2.2 95 6.3×7 1.1 140 6.3×8.7 1.0 230 6.3×8.7 1.0 230 47 470 5×7 2.2 95 6.3×7 1.1 140 6.3×7 1.1 140 101 6.3×7 1.1 140 6.3×7 1.1 140 6.3×8.7 1.0 230 150 151 6.3×8.7 1.0 230 220 221 6.3×8.7 1.0 230 6.3×8.7 1.0 230 8×10 0.22 600 8×10 0.22 600 330 331 6.3×8.7 1.0 230 8×10 0.22 600 8×10 0.22 600 10×10 0.16 850 470 471 8×10 0.22 600 8×10 0.22 600 10×10 0.16 850 1.1 140 mA 95 100 6.3×7 φD×L 阻抗值 8×10 0.53 350 8×10 0.53 350 10×10 0.35 670 产品编码说明 VZR系列 470微法拉 ± 20% 6.3V 编带 8φ×10L VZR 471 M 0J TR - 0810 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 贴片型 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 119 产品体系图 贴片型铝电解电容器 VZL VZL 系列 特长／用途 ‧4φ ~ 10φ、105℃、2,000小时寿命保证 ‧小额定静电容量且具有极低阻抗之电容器 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 ‧符合 AEC-Q200 标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) 耐久性 高温无负荷特性 纹波电流与频率补正系数 性 能 -55℃ ~ +105℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 额定电压 损失角正切值 (最大值) 阻抗比 (120 Hz, 20℃) 6.3 10 16 25 35 50 0.26 0.19 0.16 0.14 0.12 0.10 额定电压 Z(-25℃)/Z(+20℃) Z(-55℃)/Z(+20℃) 阻抗比不可大于下表所列数值 6.3 10 16 4 3 2 8 5 4 25 2 3 35 2 3 50 2 3 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间：1,000 小时；其它测试项目同耐久性。 频率 (Hz) 补正系数 50, 60 0.60 120 0.70 10k ≦ 1.0 1k 0.85 寸法图 单位：毫米 制品各项寸法 φD 4 5 6.3 6.3 8 8 10 标示 φD ≦ 6.3 mm 120 φD = 8 ~ 10 mm 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) L 5.8 ± 0.3 5.8 ± 0.3 5.8 ± 0.3 7.7 ± 0.3 6.5 ± 0.3 10 ± 0.5 10 ± 0.5 A 4.3 5.3 6.6 6.6 8.3 8.3 10.3 B 4.3 5.3 6.6 6.6 8.3 8.3 10.3 C 5.1 5.9 7.2 7.2 9.0 9.0 11.0 W P ± 0.2 0.5 ~ 0.8 1.0 0.5 ~ 0.8 1.5 0.5 ~ 0.8 2.0 0.5 ~ 0.8 2.0 0.5 ~ 0.8 2.3 0.7 ~ 1.1 3.1 0.7 ~ 1.3 4.7 产品体系图 贴片型铝电解电容器 VZL 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 制品尺寸与容许纹波电流一览表 额定电压 VDC 静电容量 内容 (µF/微法拉) 6.3V (0J) φD×L 阻抗值 阻抗值：欧姆(Ω)/最大值，100k 赫兹(Hz), 20℃ 10V (1A) mA φD×L 阻抗值 16V (1C) mA φD×L 阻抗值 25V (1E) mA φD×L 阻抗值 35V (1V) mA 50V (1H) φD×L 阻抗值 mA 4×5.8 1.35 90 4.7 4R7 10 100 4×5.8 1.35 90 4×5.8 1.35 90 5×5.8 0.70 160 22 220 4×5.8 1.35 90 4×5.8 1.35 90 5×5.8 0.70 160 5×5.8 0.70 160 6.3×5.8 0.36 240 33 330 4×5.8 1.35 90 5×5.8 0.70 160 6.3×5.8 0.36 240 6.3×5.8 0.36 240 6.3×5.8 0.36 240 47 470 5×5.8 0.70 160 6.3×5.8 0.36 240 6.3×5.8 0.36 240 6.3×5.8 0.36 240 68 680 6.3×5.8 0.36 240 6.3×5.8 0.36 240 6.3×5.8 0.36 240 6.3×5.8 0.36 240 100 101 6.3×5.8 0.36 240 6.3×5.8 0.36 240 6.3×5.8 0.36 240 150 151 6.3×5.8 0.36 240 6.3×5.8 0.36 240 240 290 300 6.3×7.7 6.3×7.7 8×6.5 0.32 0.32 0.26 290 290 300 290 300 600 240 290 300 290 600 600 221 0.36 0.32 0.26 0.32 0.26 0.16 0.36 0.32 0.26 0.32 0.16 0.16 220 6.3×5.8 6.3×7.7 8×6.5 6.3×7.7 8×6.5 8×10 6.3×5.8 6.3×7.7 8×6.5 6.3×7.7 8×10 8×10 8×10 0.16 600 10×10 0.08 850 330 331 6.3×7.7 8×6.5 8×10 0.32 0.26 0.16 290 300 600 8×10 0.16 600 8×10 0.16 600 8×10 0.16 600 10×10 0.08 850 470 471 8×10 0.16 600 8×10 0.16 600 850 8×10 0.16 600 10×10 0.08 850 600 850 850 0.08 681 0.16 0.08 0.08 10×10 680 8×10 10×10 10×10 1,000 102 8×10 0.16 600 10×10 0.08 850 1,500 152 10×10 0.08 850 φD×L 阻抗值 mA 8×10 0.34 350 10×10 0.18 670 ± 20% 6.3V 编带 471 M 0J TR - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 VZL系列 470微法拉 VZL 系列名 8φ×10L 贴片型 产品编码说明 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 121 产品体系图 贴片型铝电解电容器 VZS VZS 系列 特长／用途 ‧5φ ~ 10φ、105℃、2,000小时寿命保证 ‧阻抗值低于VZH系列30 ~ 50% ‧大额定静电容量且具有极低阻抗之电容器 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) 耐久性 高温无负荷特性 纹波电流与频率补正系数 性 能 -55℃ ~ +105℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) (120 Hz, 20℃) 额定电压 6.3 10 16 25 35 50 损失角正切值(最大值) 0.30 0.26 0.22 0.16 0.13 0.1 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 阻抗比不可大于下表所列数值 35 额定电压 6.3 10 16 25 阻抗比 Z(-25℃)/Z(+20℃) Z(-55℃)/Z(+20℃) 4 8 3 5 2 4 2 3 50 2 3 2 3 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间：1,000 小时；其它测试项目同耐久性。 频率 (Hz) 补正系数 50, 60 0.60 120 0.70 1k 0.85 10k ≦ 1.0 寸法图 单位：毫米 制品各项寸法 φD 5 6.3 6.3 8 8 10 10 标示 φD ≦ 6.3 mm 122 φD = 8 ~ 10 mm 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) L A 5.8 ± 0.3 5.3 5.8 ± 0.3 6.6 7.7 ± 0.3 6.6 6.5 ± 0.3 8.3 10 ± 0.5 8.3 10 ± 0.5 10.3 12.5 ± 0.5 10.3 B 5.3 6.6 6.6 8.3 8.3 10.3 10.3 C 5.9 7.2 7.2 9.0 9.0 11 11 W P ± 0.2 0.5 ~ 0.8 1.5 0.5 ~ 0.8 2.0 0.5 ~ 0.8 2.0 0.5 ~ 0.8 2.3 0.7 ~ 1.1 3.1 0.7 ~ 1.3 4.7 0.7 ~ 1.3 4.7 产品体系图 贴片型铝电解电容器 VZS 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 制品尺寸与容许纹波电流一览表 额定电压 VDC 6.3V (0J) 静电容量 内容 (µF/微法拉) 22 220 33 330 47 470 68 680 100 101 150 151 220 221 330 331 470 φD×L 阻抗值 阻抗值：欧姆(Ω)/最大值，100k 赫兹(Hz), 20℃ 10V (1A) φD×L 阻抗值 mA 5×5.8 5×5.8 5×5.8 6.3×5.8 0.36 0.36 0.26 0.36 16V (1C) mA mA φD×L 阻抗值 mA 5×5.8 0.36 240 5×5.8 5×5.8 6.3×5.8 0.36 0.36 0.26 240 240 300 5×5.8 0.36 240 6.3×5.8 0.26 300 5×5.8 6.3×5.8 6.3×5.8 0.36 0.26 0.26 240 300 300 6.3×5.8 0.26 300 6.3×5.8 0.26 300 600 300 600 8×10 0.08 850 6.3×7.7 6.3×7.7 8×6.5 8×10 0.16 0.16 0.18 0.08 600 600 500 850 300 300 600 500 850 0.16 0.26 0.16 0.26 0.26 0.16 0.18 0.08 6.3×7.7 6.3×5.8 6.3×7.7 6.3×5.8 6.3×5.8 6.3×7.7 8×6.5 8×10 8×10 0.08 850 8×10 0.08 850 10×10 0.06 1,190 10×12.5 0.06 1,190 0.36 240 6.3×5.8 0.26 300 6.3×7.7 8×6.5 0.16 0.18 600 500 8×10 0.08 850 8×10 0.08 850 8×10 0.08 850 8×10 0.08 850 8×10 0.08 850 10×10 0.06 1,190 10×12.5 10×10 0.06 1,190 10×10 0.06 1,190 0.06 1,190 0.26 300 471 6.3×7.7 8×6.5 8×10 0.16 0.18 0.08 600 500 850 680 681 8×10 0.08 850 1,000 102 1,500 152 10×10 0.06 1,190 10×12.5 2,200 222 10×12.5 0.06 1,190 50V (1H) φD×L 阻抗值 5×5.8 6.3×5.8 35V (1V) mA 240 240 240 300 25V (1E) φD×L 阻抗值 10×10 0.06 1,190 0.06 1,190 φD×L 阻抗值 mA 8×10 0.18 670 10×10 0.12 900 产品编码说明 6.3V 编带 471 M 0J TR - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 470微法拉 VZS 系列名 8φ×10L 无铅引线与镀 膜铝壳 贴片型 ± 20% VZS系列 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 123 产品体系图 贴片型铝电解电容器 VZT/VZU VZT/VZU 系列 特长／用途 ‧4φ ~ 10φ、105℃、2,000 ~ 5,000小时寿命保证 ‧静电容量值高于VZS系列 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 ‧符合 AEC-Q200 标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) VZT 系列耐久性 性 能 -55℃ ~ +105℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) (120 Hz, 20℃) 额定电压 6.3 10 16 25 35 50 损失角正切值(最大值) 0.26 0.19 0.16 0.14 0.12 0.10 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 阻抗比不可大于下表所列数值 额定电压 6.3 10 16 25 35 50 Z(-25℃)/Z(+20℃) 4 3 2 2 2 2 阻抗比 Z(-55℃)/Z(+20℃) 8 5 4 3 3 3 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 8 ~ 10φ，额定电压 = 6.3V：3,000 小时 8 ~ 10φ，额定电压≧10V：5,000 小时 静电容量变化率 ≦初始值的± 35% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 3,000 ~ 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 VZU 系列耐久性 高温无负荷特性 纹波电流与频率补正系数 保证寿命时间：1,000 小时；其它测试项目同耐久性。 频率 (Hz) ≦ 470 560 ~ 2,200 50, 60 0.50 0.55 120 0.65 0.70 1k 0.85 0.90 10k ≦ 1.0 1.0 寸法图 制品各项寸法 φD 4 5 6.3 6.3 8 10 标示 φD ≦ 6.3 mm 124 φD = 8 ~ 10 mm 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) L 5.8 ± 0.3 5.8 ± 0.3 5.8 ± 0.3 7.7 ± 0.3 10 ± 0.5 10 ± 0.5 单位：毫米 A 4.3 5.3 6.6 6.6 8.3 10.3 B 4.3 5.3 6.6 6.6 8.3 10.3 C 5.1 5.9 7.2 7.2 9.0 11 W P ± 0.2 0.5 ~ 0.8 1.0 0.5 ~ 0.8 1.5 0.5 ~ 0.8 2.0 0.5 ~ 0.8 2.0 0.7 ~ 1.1 3.1 0.7 ~ 1.3 4.7 产品体系图 贴片型铝电解电容器 VZT/VZU 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 制品尺寸与容许纹波电流一览表 额定电压 VDC 静电容量 内容 (µF/微法拉) 6.3V (0J) φD×L 阻抗值 阻抗值：欧姆(Ω)/最大值，100k 赫兹(Hz), 20℃ 10V (1A) mA φD×L 阻抗值 16V (1C) mA φD×L 阻抗值 25V (1E) φD×L 阻抗值 mA 35V (1V) φD×L 阻抗值 mA 50V (1H) mA φD×L 阻抗值 mA 4×5.8 5×5.8 5×5.8 2.30 0.88 0.88 85 165 165 6.3×5.8 0.68 195 6.3×7.7 0.34 350 8×10* 0.18 670 10×10* 0.12 900 10 100 22 220 4×5.8 0.85 160 4×5.8 0.85 160 33 330 4×5.8 0.85 160 5×5.8 0.36 240 47 470 68 680 100 101 150 151 220 221 5×5.8 0.36 330 331 6.3×5.8 0.26 470 471 6.3×7.7 560 561 680 681 6.3×7.7 4×5.8 4×5.8 0.85 160 5×5.8 0.36 240 5×5.8 0.36 240 4×5.8 0.85 160 5×5.8 0.36 240 5×5.8 0.36 240 6.3×5.8 0.26 300 5×5.8 0.36 240 6.3×5.8 0.26 300 6.3×5.8 0.26 300 5×5.8 0.36 240 6.3×5.8 0.26 300 6.3×7.7 0.16 600 6.3×7.7 0.16 600 240 6.3×5.8 0.26 300 6.3×5.8 0.26 300 6.3×7.7 0.16 600 300 6.3×7.7 0.16 600 6.3×7.7 0.16 600 8×10* 0.08 850 0.16 600 6.3×7.7 0.16 600 10×10* 0.06 1,190 0.16 600 0.85 160 820 821 1,000 102 1,500 152 8×10* 0.08 850 2,200 222 10×10* 0.06 1,190 8×10* 8×10* 0.08 850 10×10* 0.06 1,190 0.08 10×10* 8×10* 0.08 850 10×10* 0.06 1,190 0.06 850 1,190 注：制品尺寸带有 ’ * ’ 记号者，表示该制品寿命亦满足 VZU 系列。 VZT系列 1500 微法拉 VZT 系列名 ± 20% 6.3V 编带 152 M 0J TR - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 8φ×10L 贴片型 产品编码说明 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：1. 如需求制品寿命时间为5,000小时，则系列名称为VZU。 2. 如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 125 产品体系图 贴片型铝电解电容器 VUA VUA系列 特长／用途 ‧6.3φ ~ 18φ、125℃、1,000 ~ 2,000小时寿命保证 ‧可应用于汽车模块及其它高温产品 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃) 性 能 -40℃ ~ +125℃ ± 20% I = 0.03CV 或 4(µA/微安)之中任一个较大值以下(1 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 额定电压 10 16 25 35 50 63 损失角正切值 0.32 0.24 0.21 0.18 0.15 0.15 (最大值) 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) (120 Hz, 20℃) 阻抗比 额定电压 Z(-25℃)/Z(+20℃) Z(-40℃)/Z(+20℃) 阻抗比不可大于下表所列数值 10 16 25 6 5 4 12 8 6 35 3 4 50 3 4 63 3 4 φD≦8 × 6.5 mm：1,000 小时 φD≧8 × 10 mm：2,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 125℃环境中供给额定电压 1,000 ~ 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 高温无负荷特性 纹波电流与频率补正系数 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 125℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 频率(Hz) 静电容量(微法拉) ≦330 330＜静电容量≦4,700 50 120 1k 10k ≦ 0.80 0.85 1.0 1.0 1.25 1.20 1.40 1.30 寸法图 图1 制品各项寸法 φD 6.3 6.3 8 8 10 12.5 12.5 16 18 L 5.7 ± 0.3 7.7 ± 0.3 6.5 ± 0.3 10 ± 0.5 10 ± 0.5 13.5 ± 0.5 16 ± 0.5 16.5 ± 0.5 16.5 ± 0.5 图2 126 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 单位：毫米 A 6.6 6.6 8.3 8.3 10.3 13.0 13.0 17.0 19.0 B 6.6 6.6 8.3 8.3 10.3 13.0 13.0 17.0 19.0 C 7.2 7.2 9.0 9.0 11.0 13.7 13.7 18.0 20.0 W 0.5 ~ 0.8 0.5 ~ 0.8 0.5 ~ 0.8 0.7 ~ 1.1 0.7 ~ 1.3 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 P ± 0.2 2.0 2.0 2.3 3.1 4.7 4.4 4.4 6.4 6.4 图号 1 1 1 1 1 2 2 2 2 产品体系图 贴片型铝电解电容器 VUA 标示 φD = 6.3 mm φD≧12.5 mm φD = 8 ~ 10 mm 尺寸：直径(φD)×长度(L)，(毫米/mm) 制品尺寸与容许纹波电流一览表 额定电压 VDC 静电容量 (µF/微法拉) 10V (1A) 内容 φD×L 容许纹波电流：毫安/均方根值(mA/rms)，120 赫兹(Hz), 125℃ 16V (1C) φD×L mA mA 25V (1E) φD×L 10 100 22 220 33 330 6.3×5.7 50 6.3×5.7 47 470 6.3×7.7 70 6.3×7.7 68 680 6.3×5.7 50 8×6.5 75 100 101 8×6.5 75 8×6.5 220 221 8×10 130 330 331 8×10 470 680 35V (1V) mA φD×L 50V (1H) mA φD×L mA 63V (1J) φD×L mA 8×6.5 60 50 8×6.5 75 8×10 100 50 6.3×7.7 70 8×10 130 10×10 150 70 8×6.5 75 8×10 130 10×10 150 8×6.5 75 8×10 130 10×10 180 10×10 150 75 8×10 130 10×10 180 12.5×13.5 357 12.5×13.5 300 10×10 180 10×10 180 12.5×13.5 357 12.5×16 400 16×16.5 600 130 12.5×13.5 480 12.5×13.5 480 16×16.5 650 16×16.5 650 16×16.5 600 471 12.5×13.5 480 12.5×13.5 480 12.5×13.5 480 16×16.5 650 16×16.5 650 18×16.5 800 681 12.5×13.5 480 12.5×13.5 480 12.5×16 585 16×16.5 650 18×16.5 855 1,000 102 12.5×16 585 12.5×16 585 16×16.5 650 18×16.5 855 1,500 152 12.5×16 585 16×16.5 650 18×16.5 855 2,200 222 16×16.5 650 18×16.5 855 3,300 332 18×16.5 855 4,700 472 18×16.5 855 贴片型 6.3×5.7 产品编码说明 VUA系列 33微法拉 ± 20% 16V 编带 6.3φ×5.7L VUA 330 M 1C TR - 0606 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 127 产品体系图 贴片型铝电解电容器 VUP VUP系列 特长／用途 ‧6.3φ ~ 10φ、125℃、2,000 ~ 3,000小时寿命保证 ‧低阻抗(Impedance)电容器 ‧可应用于汽车模块及其它高温产品 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) 耐久性 高温无负荷特性 性 能 -40℃ ~ +125℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 额定电压 10 16 25 35 50 63 80 损失角正切值(最大值) 0.30 0.23 0.18 0.16 0.16 0.12 0.12 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 额定电压 Z(-40℃) / 阻抗比 Z(+20℃) 10 阻抗比不可大于下表所列数值 16 25 35 50 12 8 6 4 4 100 0.10 63 80 100 3 3 3 φD = 6.3 mm: 2,000 小时 φD = 8 ~ 12.5 mm: 3,000 小时 保证寿命时间 16 ~ 18φ×16.5L: 3,500 小时 16 ~ 18φ×21.5L: 4,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 125℃环境中供给额定电压 2,000 ~ 3,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 125℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 频率(Hz) 纹波电流与频率补正系数 (120 Hz, 20℃) 静电容量(微法拉) 补正系数 50 120 300 1k 10k ≦ 0.35 0.50 0.64 0.83 1.0 寸法图 图1 制品各项寸法 φD 6.3 8 10 12.5 16 16 18 18 L 7.7 ± 0.3 10 ± 0.5 10 ± 0.5 13.5 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 图2 128 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 单位：毫米 A 6.6 8.3 10.3 13.0 17.0 17.0 19.0 19.0 B 6.6 8.3 10.3 13.0 17.0 17.0 19.0 19.0 C 7.2 9.0 11.0 13.7 18.0 18.0 20.0 20.0 W P ± 0.2 0.5 ~ 0.8 2.0 0.7 ~ 1.1 3.1 0.7 ~ 1.3 4.7 1.1 ~ 1.4 4.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 图号 1 1 1 2 2 2 2 2 产品体系图 贴片型铝电解电容器 VUP 标示 φD = 6.3 mm φD = 8 ~ 10 mm φD ≧ 12.5 mm 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 125℃ 制品尺寸与容许纹波电流一览表 额定电压 VDC 阻抗值：欧姆(Ω)/最大值，100k 赫兹(Hz), 20℃ 10V (1A) 静电容量 内容 (µF/微法拉) φD×L 阻抗值 16V (1C) mA φD×L 25V (1E) 阻抗值 mA φD×L 阻抗值 50V (1H) 35V (1V) mA φD×L 阻抗值 mA 10 100 22 22 33 330 6.3×7.7 0.5 197 47 470 6.3×7.7 8×10 0.5 0.2 197 270 82 820 6.3×7.7 8×10 0.5 0.2 197 270 6.3×7.7 8×10 0.5 0.2 197 270 63V (1J) mA 6.3×7.7 6.3×7.7 8×10 0.5 0.5 0.2 197 197 270 8×10 0.2 270 8×10 0.2 270 φD×L 阻抗值 6.3×7.7 2.0 60 8×10 8×10 10×10 8×10 10×10 0.7 0.7 0.5 0.7 0.5 100 100 170 100 170 mA 101 150 151 12.5×13.5 0.2 1,000 180 181 12.5×13.5 0.2 1,000 12.5×13.5 0.2 1,000 221 8×10 0.2 270 8×10 0.2 270 330 331 8×10 10×10 0.2 0.15 270 500 10×10 0.15 500 10×10 390 391 470 471 10×10 0.15 500 10×10 0.15 500 560 561 680 681 750 751 820 821 12.5×13.5 0.08 1,700 1,000 102 12.5×13.5 0.08 1,700 1,200 122 16×16.5 1,400 142 1,600 162 2,200 222 2,700 272 3,300 332 220 额定电压 VDC 100 22 220 33 330 47 470 82 820 150 151 180 181 220 221 270 271 300 301 330 331 390 391 520 521 270 500 0.15 500 80V (1K) 10×10 0.15 0.05 2,400 270 500 16×16.5 0.13 16×16.5 0.08 2,000 18×16.5 0.11 12.5×13.5 0.08 1,700 16×16.5 0.08 2,000 16×21.5 0.07 12.5×13.5 0.08 1,700 18×16.5 0.078 2,100 18×21.5 0.068 16×16.5 0.05 2,400 18×16.5 0.078 2,100 16×16.5 0.05 2,400 16×21.5 0.04 2,800 18×16.5 0.045 2,600 18×21.5 0.038 2,900 18×16.5 0.045 2,600 16×21.5 0.038 3,000 18×21.5 0.032 3,250 12.5×13.5 0.08 16×16.5 0.05 2,400 18×16.5 0.045 2,600 16×21.5 0.038 3,000 18×21.5 0.032 3,250 静电容量 内容 (µF/微法拉) 10 0.2 0.15 0.2 阻抗值 100 8×10 10×10 8×10 φD×L 1700 1,900 2,000 2,500 2,600 100V (2A) φD×L 阻抗值 mA φD×L 阻抗值 mA 8×10 8×10 10×10 8×10 10×10 10×10 0.75 0.75 0.55 0.75 0.55 0.55 70 70 115 70 115 115 8×10 8×10 10×10 0.75 0.75 0.55 70 70 115 10×10 0.55 115 12.5×13.5 0.28 700 12.5×13.5 0.28 16×16.5 0.19 1,000 18×16.5 16×21.5 18×21.5 0.17 1,100 0.12 1,600 0.11 1,700 700 16×16.5 18×16.5 16×21.5 0.19 1,000 0.17 1,100 0.12 1,600 18×21.5 0.11 1,700 产品编码说明 VUP系列 100微法拉 ± 20% 16V 编带 VUP 101 M 1C TR - 0607 系列名 额定静电容量 额定静电容量容许误差值 额定电压 包装型式 端子型式 制品尺寸 6.3φ×7.7L 无铅引线与镀膜铝壳 制品引线与铝壳种类 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 129 片型 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 产品体系图 贴片型铝电解电容器 VUX VUX系列 特长／用途 ‧8φ ~ 18φ、135℃、2,000小时寿命保证 ‧可应用于汽车模块及其它高温产品 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) 耐久性 高温无负荷特性 纹波电流与频率补正系数 性 能 -40℃ ~ +135℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) (120 Hz, 20℃) 额定电压 10 16 25 35 50 损失角正切值 0.30 0.23 0.18 0.16 0.16 (最大值) 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 阻抗比 阻抗比不可大于下表所列数值 额定电压 10 16 Z(-40℃)/Z(+20℃) 12 8 25 6 35 4 50 4 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 125℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 125℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 频率 (Hz) 补正系数 50 0.35 120 0.5 10k ≦ 1.0 1k 0.83 寸法图 图1 制品各项寸法 φD 8 10 12.5 12.5 16 16 18 18 L 10 ± 0.5 10 ± 0.5 13.5 ± 0.5 16 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 图2 130 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 单位：毫米 A 8.3 10.3 13.0 13.0 17.0 17.0 19.0 19.0 B 8.3 10.3 13.0 13.0 17.0 17.0 19.0 19.0 C 9.0 11.0 13.7 13.7 18.0 18.0 20.0 20.0 W P ± 0.2 0.7 ~ 1.1 3.1 0.7 ~ 1.3 4.7 1.1 ~ 1.4 4.4 1.1 ~ 1.4 4.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 图号 1 1 2 2 2 2 2 2 产品体系图 贴片型铝电解电容器 VUX 标示 φD ≦ 10 mm φD ≧ 12.5 mm 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 135℃ 制品尺寸与容许纹波电流一览表 静电容量 内容 (µF/微法拉) 47 470 68 680 100 101 220 221 330 331 470 471 560 561 680 681 10V (1A) φD×L 阻抗值 8×10 8×10 10×10 10×10 0.20 0.20 0.15 0.15 阻抗值：欧姆(Ω)/最大值，100k 赫兹(Hz), 20℃ 16V (1C) mA 270 270 500 500 φD×L 阻抗值 25V (1E) mA φD×L 阻抗值 35V (1V) φD×L 阻抗值 mA 50V (1H) φD×L 阻抗值 mA 8×10 0.20 270 mA 8×10 0.30 270 10×10 0.25 500 8×10 0.20 270 8×10 0.20 270 8×10 0.20 270 8×10 0.20 270 8×10 0.20 270 10×10 0.15 500 10×10 0.15 500 10×10 0.15 500 10×10 0.15 500 10×10 0.15 500 12.5×13.5 0.08 750 16×16.5 0.075 1,000 12.5×13.5 0.08 750 16×16.5 0.075 1,000 16×16.5 0.06 1,200 18×16.5 0.075 1,200 820 821 12.5×13.5 0.08 750 16×16.5 0.06 1,200 18×16.5 0.075 1,200 1,000 102 12.5×13.5 0.08 750 16×16.5 0.06 1,200 16×21.5 0.06 1,600 1,200 122 16×16.5 0.06 1,900 152 16×16.5 0.06 1,800 182 16×16.5 0.06 1,400 18×21.5 1,900 1,400 2,200 0.04 1,500 1,200 18×16.5 0.05 16×21.5 0.04 1,200 18×16.5 0.05 1,200 18×21.5 0.035 2,200 222 18×16.5 0.05 1,400 18×21.5 0.035 2,200 2,700 272 16×21.5 0.04 1,900 3,300 332 18×21.5 0.035 2,200 贴片型 额定电压 VDC 产品编码说明 VUX系列 470微法拉 ± 20% 10V 编带 10φ×10L VUX 471 M 1A TR - 1010 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 131 产品体系图 贴片型铝电解电容器 VUK VUK系列 特长／用途 ‧12.5φ ~ 18φ、125℃、3,000 ~ 5,000小时寿命保证 ‧可应用于汽车模块及其它高温产品 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) 性 能 -40℃ ~ +125℃ ± 20% I = 0.03CV 或 4(µA/微安)之中任一个较大值以下(1 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) (120 Hz, 20℃) 额定电压 10 16 25 35 50 63 损失角正切值 0.22 0.18 0.16 0.14 0.12 0.12 (最大值) 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 阻抗比 阻抗比不可大于下表所列数值 额定电压 10 16 25 Z(-25℃)/Z(+20℃) 6 5 4 Z(-40℃)/Z(+20℃) 12 8 6 35 3 4 50 3 4 63 3 4 φD ≦ 10 mm：3,000 小时 φD ≧ 12.5 mm：5,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 125℃环境中供给额定电压 3,000 / 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 耐久性 高温无负荷特性 纹波电流与频率补正系数 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 125℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 频率(Hz) 静电容量(微法拉) ≦330 330＜静电容量≦3,300 50 120 1k 10k ≦ 0.80 0.85 1.0 1.0 1.25 1.20 1.40 1.30 寸法图 图1 制品各项寸法 φD 8 10 12.5 12.5 16 18 18 L 10 ± 0.5 10 ± 0.5 13.5 ± 0.5 16 ± 0.5 16.5 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 图2 132 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 单位：毫米 A 8.3 10.3 13.0 13.0 17.0 19.0 19.0 B 8.3 10.3 13.0 13.0 17.0 19.0 19.0 C 9.0 11.0 13.7 13.7 18.0 20.0 20.0 W P ± 0.2 0.7 ~ 1.1 3.1 0.7 ~ 1.3 4.7 1.1 ~ 1.4 4.4 1.1 ~ 1.4 4.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 图号 1 1 2 2 2 2 2 产品体系图 贴片型铝电解电容器 VUK 标示 φD ≦ 10 mm φD ≧ 12.5 mm 尺寸：直径(φD)×长度(L)，(毫米/mm) 制品尺寸与容许纹波电流一览表 静电容量 (µF/微法拉) 10V (1A) 内容 φD×L 容许纹波电流：毫安/均方根值(mA/rms)，120 赫兹(Hz), 125℃ 16V (1C) mA 25V (1E) 35V (1V) 50V (1H) 63V (1J) φD×L mA φD×L mA φD×L mA φD×L mA φD×L mA 8×10 85 8×10 85 10×10 110 12.5×13.5 170 12.5×13.5 150 100 101 220 221 8×10 85 10×10 150 10×10 150 12.5×13.5 200 16×16.5 250 16×16.5 230 330 331 10×10 150 12.5×13.5 230 12.5×13.5 230 16×16.5 280 18×16.5 340 18×16.5 320 470 471 12.5×13.5 230 12.5×13.5 250 16×16.5 310 18×16.5 380 18×21.5 430 18×21.5 410 680 681 12.5×13.5 250 12.5×13.5 280 16×16.5 350 18×16.5 450 1,000 102 12.5×16 350 16×16.5 440 18×21.5 540 1,500 152 12.5×16 350 16×16.5 460 2,200 222 18×16.5 620 18×21.5 710 3,300 332 18×21.5 770 贴片型 额定电压 VDC 产品编码说明 ± 20% 16V 编带 331 M 1C TR - 1313 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 VUK系列 330微法拉 VUK 系列名 12.5φ×13.5L 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 133 产品体系图 贴片型铝电解电容器 VUJ VUJ系列 特长／用途 ‧8φ ~ 18φ、150℃、1,000小时寿命保证 ‧可应用于汽车模块及其它高温产品 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) 耐久性 高温无负荷特性 纹波电流与频率补正系数 性 能 -55℃ ~ +150℃ ± 20% I = 0.03CV 或 4(µA/微安) )之中任一个较大值以下(1 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) (120 Hz, 20℃) 额定电压 φD ≦ 10 损失角正切值 φD ≧ 12.5 (最大值) 10 16 25 35 50 0.26 0.20 0.16 0.14 0.14 0.22 0.18 0.16 0.14 0.12 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 阻抗比 阻抗比不可大于下表所列数值 额定电压 10 16 φD ≦ 10 Z(-40℃)/ 10 8 φD ≧ 12.5 Z(+20℃) 8 6 25 6 4 35 4 4 50 4 4 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 150℃环境中供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 150℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 频率(Hz) 静电容量(微法拉) 补正系数 120 300 1k 10k ≦ 0.67 0.79 0.91 1.00 寸法图 图1 制品各项寸法 φD 8 10 12.5 16 18 18 L 10 ± 0.5 10 ± 0.5 13.5 ± 0.5 16.5 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 图2 134 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 单位：毫米 A 8.3 10.3 13.0 17.0 19.0 19.0 B 8.3 10.3 13.0 17.0 19.0 19.0 C 9.0 11.0 13.7 18.0 20.0 20.0 W P ± 0.2 0.7 ~ 1.1 3.1 0.7 ~ 1.3 4.7 1.1 ~ 1.4 4.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 1.1 ~ 1.4 6.4 图号 1 1 2 2 2 2 产品体系图 贴片型铝电解电容器 VUJ 标示 φD ≦ 10 mm φD ≧ 12.5 mm 尺寸：直径(φD)×长度(L)，(毫米/mm) 制品尺寸与容许纹波电流一览表 静电容量 (µF/微法拉) 10V (1A) 内容 φD×L φD×L mA 33 330 47 470 100 101 220 221 8×10 110 330 331 10×10 150 470 471 680 681 12.5×13.5 1,000 102 12.5×13.5 2,200 222 18×21.5 3,300 332 18×21.5 1,400 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 150℃ 16V (1C) mA 25V (1E) φD×L 35V (1V) mA φD×L 50V (1H) mA φD×L mA 8×10 70 8×10 80 10×10 100 8×10 110 8×10 110 10×10 120 12.5×13.5 420 10×10 150 10×10 150 12.5×13.5 550 16×16.5 550 12.5×13.5 650 12.5×13.5 650 16×21.5 650 12.5×13.5 750 12.5×13.5 700 16×16.5 750 16×21.5 850 800 12.5×13.5 800 16×16.5 800 16×21.5 950 18×21.5 1,100 900 16×16.5 850 16×21.5 1,000 18×21.5 1,150 1,350 18×21.5 1,350 贴片型 额定电压 VDC 产品编码说明 VUJ系列 220微法拉 ± 20% 10V 编带 8φ×10L VUJ 221 M 1A TR - 0810 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 135 产品体系图 贴片型铝电解电容器 VGB VGB 系列 特长／用途 ‧4φ ~ 6.3φ、105℃、2,000小时寿命保证 ‧制品高度6.0 mm之无极性贴片型电容器 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 项 目 工作温度范围 额定静电容量容许误差值 性 能 -55℃ ~ +105℃ ± 20% I = 0.05CV 或 10(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 漏电流(20℃) 额定电压 损失角正切值 (最大值) 损失角正切值(120 Hz, 20℃) 贴片型 温度特性(120 Hz) 耐久性 (于 105℃环境中供给额定电 压，每 250 小时需反转极性。) 6.3 10 16 25 35 50 0.24 0.20 0.17 0.17 0.15 0.15 阻抗比不可大于下表所列数值 额定电压 6.3 10 16 Z(-25℃)/Z(+20℃) 4 3 2 Z(-40℃)/Z(+20℃) 8 6 4 阻抗比 (120 Hz, 20℃) 25 2 4 35 2 3 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 高温无负荷特性 频率(Hz) 补正系数 纹波电流与频率补正系数 50 0.7 120 1.0 10k ≦ 1.5 1k 1.36 寸法图 标示 制品各项寸法 φD 4 5 6.3 L 5.3 ± 0.2 5.3 ± 0.2 5.3 ± 0.2 额定电压 VDC 1 2.2 3.3 4.7 10 22 33 47 内容 010 2R2 3R3 4R7 100 220 330 470 6.3V (0J) φD×L 5×5.7 6.3×5.7 6.3×5.7 mA 28 37 45 单位：毫米 A 4.3 5.3 6.6 B 4.3 5.3 6.6 C 5.1 5.9 7.2 W P ± 0.2 0.5 ~ 0.8 1.0 0.5 ~ 0.8 1.5 0.5 ~ 0.8 2.0 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，120 赫兹(Hz)，105℃ 制品尺寸与容许纹波电流一览表 静电容量 (µF/微法拉) 10V (1A) φD×L mA 4×5.7 6.3×5.7 6.3×5.7 17 33 41 16V (1C) φD×L 4×5.7 5×5.7 6.3×5.7 6.3×5.7 25V (1E) mA 12 23 37 49 φD×L 5×5.7 5×5.7 6.3×5.7 35V (1V) mA 12 16 27 φD×L 4×5.7 5×5.7 5×5.7 6.3×5.7 mA 8.4 16 18 29 50V (1H) φD×L mA 4×5.7 5×5.7 5×5.7 6.3×5.7 8.4 13 17 20 产品编码说明 VGB系列 10微法拉 ± 20% 16V 编带 VGB 100 M 1C TR - 0506 系列名 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 5φ×5.7L 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 136 50 2 3 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀膜铝壳 制品引线与铝壳种类 产品体系图 贴片型铝电解电容器 VGN VGN系列 特长／用途 ‧8φ ~ 18φ、105℃、2,000小时寿命保证 ‧广温度范围之无极性电容器 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 ‧符合AEC-Q200标准 标示颜色：黑色 规格表 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 温度特性(120 Hz) 耐久性 高温无负荷特性 纹波电流与频率补正系数 性 能 -55℃ ~ +105℃ ± 20% I = 0.03CV 或 4(µA/微安)之中任一个较大值以下(1 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) (120 Hz, 20℃) 额定电压 6.3 10 16 25 35 50 63 损失角正切值 0.26 0.22 0.18 0.16 0.14 0.12 0.10 (最大值) 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 阻抗比 额定电压 Z(-25℃) / Z(+20℃) Z(-40℃) / Z(+20℃) 阻抗比不可大于下表所列数值 6.3 10 16 25 5 4 3 2 10 8 6 4 35 2 3 50 2 3 100 0.09 63 2 3 100 2 3 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 贴片型 项 目 工作温度范围 额定静电容量容许误差值 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 频率(Hz) 静电容量(微法拉) 22 ~ 47 100 ~ 470 1,000 ~ 3,300 50 120 1k 10k ≦ 0.75 0.80 0.85 1.00 1.00 1.00 1.57 1.34 1.13 2.00 1.50 1.15 寸法图 图1 制品各项寸法 φD 8 10 12.5 12.5 16 16 18 18 L 10 ± 0.5 10 ± 0.5 13.5 ± 0.5 16 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 16.5 ± 0.5 21.5 ± 0.5 单位：毫米 A 8.3 10.3 13.0 13.0 17.0 17.0 19.0 19.0 B 8.3 10.3 13.0 13.0 17.0 17.0 19.0 19.0 C 9.0 11.0 13.7 13.7 18.0 18.0 20.0 20.0 W 0.7 ~ 1.1 0.7 ~ 1.3 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 1.1 ~ 1.4 P ± 0.2 3.1 4.7 4.4 4.4 6.4 6.4 6.4 6.4 图号 1 1 2 2 2 2 2 2 图2 标示 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 137 产品体系图 贴片型铝电解电容器 VGN 尺寸：直径(φD)×长度(L)，(毫米/mm) 制品尺寸与容许纹波电流一览表 额定电压 VDC 静电容量 (µF/微法拉) 6.3V (0J) 内容 φD×L mA 容许纹波电流：毫安/均方根值(mA/rms)，120 赫兹(Hz), 105℃ 10V (1A) φD×L mA 16V (1C) φD×L 25V (1E) φD×L mA 35V (1V) mA φD×L 50V (1H) mA φD×L mA 8×10 40 63V (1J) φD×L mA 100V (2A) φD×L mA 12.5×13.5 100 22 220 33 330 8×10 50 8×10 50 10×10 60 12.5×16 150 47 470 8×10 60 10×10 70 12.5×13.5 130 12.5×13.5 140 16×16.5 180 100 101 270 18×21.5 310 221 8×10 230 400 400 16×16.5 220 12.5×16 18×16.5 16×21.5 18×21.5 440 330 331 18×21.5 540 18×21.5 590 18×21.5 640 8×10 100 8×10 100 10×10 110 12.5×13.5 180 120 10×10 150 10×10 150 12.5×13.5 270 16×16.5 330 10×10 170 10×10 170 12.5×13.5 310 16×16.5 370 16×16.5 18×16.5 16×21.5 420 670 670 16×16.5 490 18×16.5 16×21.5 18×21.5 450 450 590 18×21.5 780 470 471 12.5×13.5 270 12.5×13.5 340 1,000 102 12.5×16 500 16×16.5 600 2,200 222 830 332 740 740 920 18×21.5 3,300 18×16.5 16×21.5 18×21.5 产品编码说明 ± 20% 6.3V 编带 471 M 0J TR - 1313 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 VGN系列 470微法拉 VGN 系列名 12.5φ×13.5L 贴片型 注：如需了解更详细之介绍，请参阅目录第106页”贴片型产品编码说明”。 138 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与镀 膜铝壳 制品引线与铝壳 种类 內容 铝电解电容器 引线型产品编码说明 产品编码说明 引脚成型编带 透气式 无铅引线与 PET套管 RGA系列 10微法拉 ± 20% 50V RGA 100 M 1H TA - 0511 □□□ □□□ □ □□ □□ □ □□□□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 引线加工／包 装型式 胶盖型 式 制品尺寸 制品引线与套管 材质 补充码 额定静电容量 额定电 额定静电容量 容许误差值 压 系列 5φ×11L □ ① 系列：系列名以3个文字表示之。当系列名仅有2个文字时，第3个文字以” - “表示之。 ② 额定静电容量：额定静电容量是以单位为”微法拉”(µF/微法拉)的3个数字表示。前面2个数字为代表容量值，第3个数字代 表为10的次方数。“R”代表额定静电容量为10微法拉(µF/微法拉)以下之小数点。 例： 额定静电容量 产品编码 0.47 R47 1 010 4.7 4R7 10 100 47 470 100 101 470 471 1,000 102 4,700 472 10,000 103 ③ 额定静电容量容许误差值： K = -10% ~ +10% M = -20% ~ +20% V = -10% ~ +20% ④ 额定电压：额定电压单位为V (伏特)，以2个文字表示： 额定电压(WV) 编码 4 0G 6.3 0J 10 1A 16 1C 20 1D 25 1E 35 1V 50 1H 额定电压(WV) 编码 160 2C 200 2D 250 2E 315 2F 350 2V 400 2G 420 2P 450 2W 63 1J 100 2A ⑤ 引线加工型式与包装(请参阅第6 ~ 7页)： 未成型 引线扩大成型后切断 引线切断 引线扩大成型扭结后切断 引线扭结后切断 TA = 引线扩大后编带 SA = 引线直立编带 SD = 负极引线折弯 BC = 引线向下 90 度折弯后切断(引线朝右) BU = 引线向下 90 度折弯后切断(引线朝左) 引线型 BK = FC = CC = SF = SC = ⑥ 胶盖型式： – = 透气式胶盖 F = 平面式胶盖 注意：当铝电解电容器的制品尺寸为3φ×5L、12.5φ×16L、16φ×16L、16φ×20L、18φ×16L、18φ×20L、18φ×25L 时，其标准设计为平面式胶盖，以“ - “标示之。 ⑦ 制品尺寸：前面2个数字表示制品直径，后面2个数字表示制品长度，单位为mm (毫米)。 φD×L 编码 3×5 0305 4×5 0405 4×7 0407 5×5 0505 5×7 0507 5×11 0511 6.3×5 0605 6.3×7 0607 6.3×11 6.3×15 0611 0615 8×5 0805 8×7 0807 φD×L 编码 8×15 0815 8×20 0820 10×9 1009 10×12.5 10×16 1016 10×20 1020 10×25 1025 10×30 1030 10×35 1035 10×45 1045 10×50 12.5×16 12.5×20 1050 1316 1320 φD×L 12.5×25 12.5×30 12.5×35 12.5×40 12.5×45 12.5×50 16×16 1325 1330 1335 1340 1345 1350 1616 编码 16×20 1620 16×25 16×31.5 16×35.5 16×40 1625 1632 1636 1640 φD×L 18×16 1816 编码 18×50 1850 22×40 2240 18×20 1820 1012 18×25 18×31.5 18×35.5 18×40 1825 1832 1836 1840 18×45 1845 10×40 1040 22×45 2245 25×40 2540 8×9 0809 16×45 1645 8×11.5 0811 16×50 1650 25×45 2545 注：如所需制品尺寸于上表中无法对应，请与我们连系与讨论。 ⑧ 制品引线与套管材质： 空白 (None) = 标准设计 G = 无铅引线 + 黑色 PET 套管 无铅引线 + PET 套管(铝电解电容器) (仅适用 RGA 与 SG 系列) B = 锡-铋引线 + PET 套管 K / L = 车载品管控 注：如制品为标准设计但需加注补充码时，请以“ - “标示之，如无此需求则为空白；如有车载品管控之需求，请与我们连系与讨论之。 ⑨ 补充码(选择性)：适用有特殊管控之需求 139 本产品目录之规格如有变更恕不另行通知(Cat. 2023C1) 产品体系图 铝电解电容器 RGA RGA 系列 特长／用途 ‧105℃、2,000小时寿命保证 ‧105℃一般用途之制品 ‧符合RoHS指令 ‧如有等效串联电阻(ESR)之需求，建议使用低等效串联电阻 (ESR)系列替代，如有任何疑虑请与我们连系。 套管与标示颜色：黑色／白色 规格表 项 性 目 工作温度范围 450V -25℃ ~ +105℃ 额定静电容量容许误差值 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 能 6.3~400V -40℃ ~ +105℃ ± 20% 额定电压 测试时间 (120 Hz, 20℃) ≦100V ＞100V 2 分钟后 5 分钟后 I = 0.01CV 或 3(µA/微安) CV≦1,000 CV ＞ 1,000 漏电流 之中任一个较大值以下 I = 0.03CV + 15(µA/微安) I = 0.02CV + 25(µA/微安) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 额定电压 损失角正切值 (最大值) 6.3 10 16 25 35 50 63 100 160 200 250 350 400 450 0.23 0.20 0.16 0.14 0.12 0.10 0.09 0.08 0.12 0.14 0.17 0.20 0.25 0.25 当额定静电容量大于1,000 微法拉时，每增加1,000 微法拉需加0.02。 引线型 温度特性(120 Hz) 耐久性 高温无负荷特性 纹波电流与频率补正系数 额定电压 Z(-25℃) /Z(+20℃) 阻抗比 Z(-40℃) /Z(+20℃) φD＜16 φD≧16 φD＜16 φD≧16 6.3 4 6 8 12 10 3 4 6 10 阻抗比不可大于下表所列数值 16 25 35 50 63 3 2 2 2 2 4 3 3 3 3 6 4 4 3 3 8 8 8 8 6 100 2 3 3 6 160 200 250 350 400 450 3 6 8 12 14 16 4 8 10 16 18 - 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中供给容许纹波电流值与额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 1,000 小时 静电容量变化率 ≦初始值的± 20% 损失角正切值 ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中不供给额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。额定电压 160 ~ 450V 需进行电压补偿后再行量测(依据 JIS C 5101-4 4.1 规定)。 频率(Hz) 静电容量(µF/微法拉) ≦100 100 ＜静电容量≦1,000 1,000＜ 60 (50) 120 500 1k 10k ≦ 0.70 0.75 0.80 1.00 1.00 1.00 1.30 1.20 1.10 1.40 1.30 1.12 1.50 1.35 1.15 寸法图 制品各项寸法 5 6.3 8 10 12.5 16 18 22 25 P 2.0 2.5 3.5 5.0 5.0 7.5 7.5 10 12.5 φd α β 制品尺寸如为 12.5×16、16×16、16×20、18×16、18×20、18×25 适用下列制品图： 140 单位：毫米 φD 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 0.5 0.6 0.8 L
