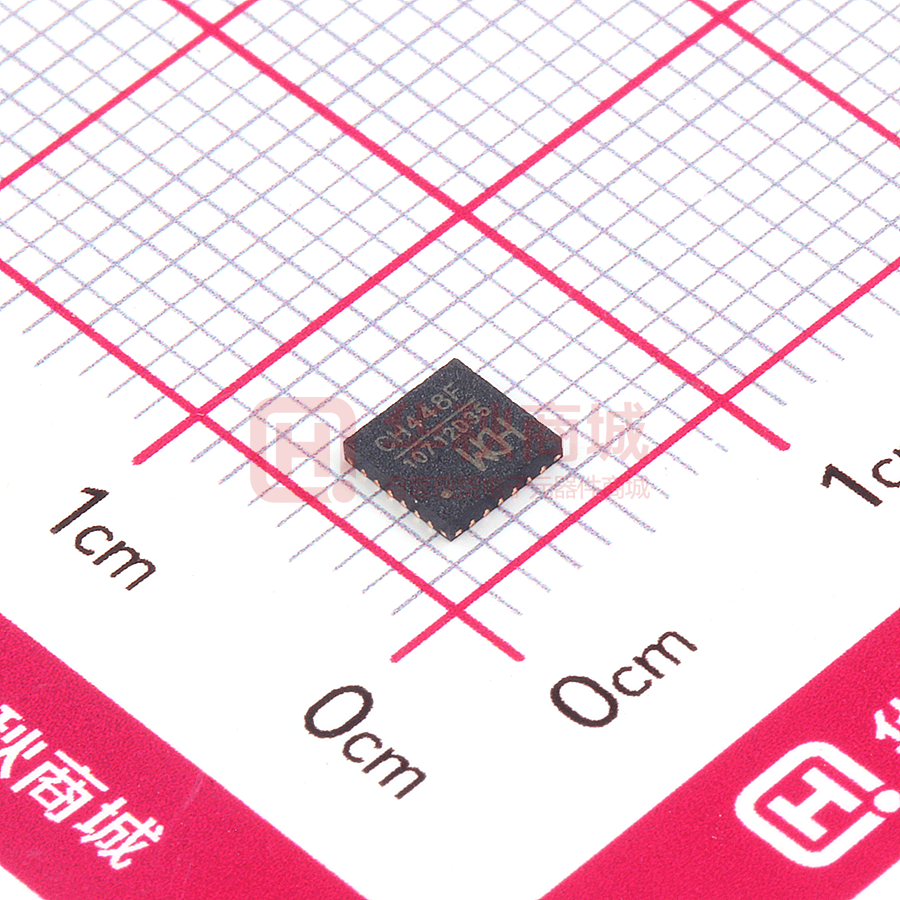

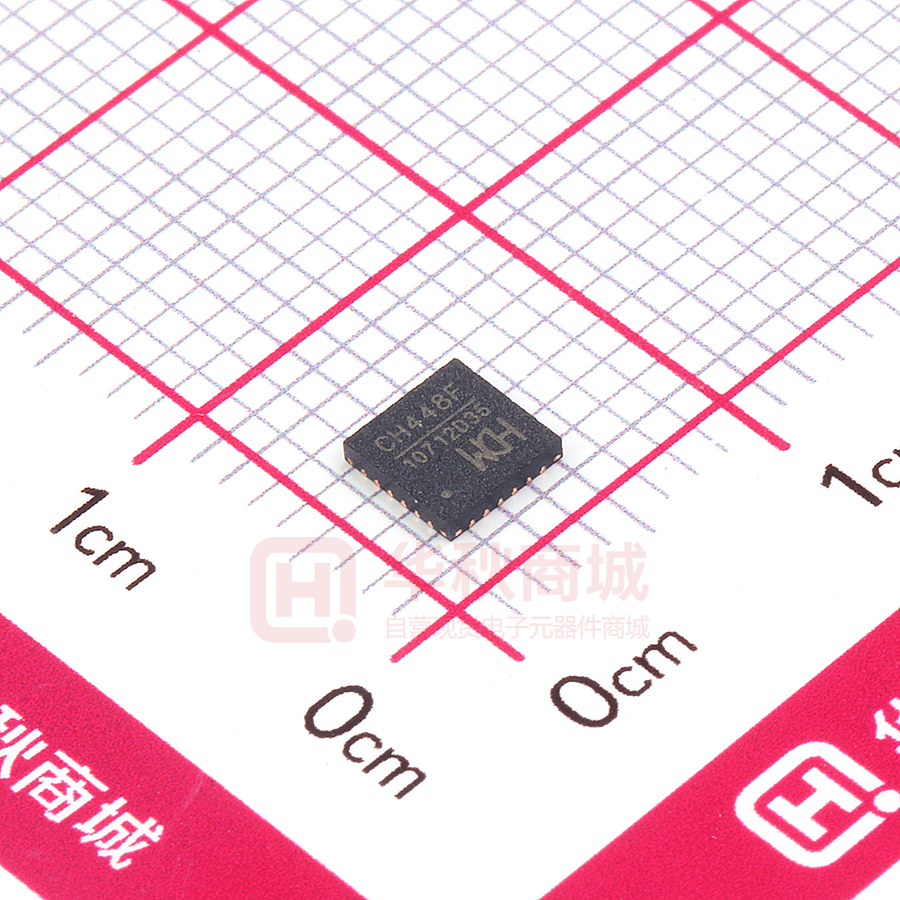

CH448F

CH440/CH442/CH443/CH444/CH445/CH448 手册 １ 四刀双掷 5V 低阻模拟开关芯片 CH440G/P/R 双刀双掷 5V 低阻模拟开关芯片 CH442E 单刀双掷 5V 低阻模拟开关芯片 CH443K 双刀四掷 5V 低阻模拟开关芯片 CH444G/P 单刀十六掷、或差分通道双刀八掷 5V 低阻模拟开关芯片 CH448F 四刀双掷 3.3V 低阻模拟开关芯片 CH445P 手册 版本：3B http://wch.cn 1、概述 CH440G、CH440P、CH440R、CH442E、CH443K、CH444G、CH444P 和 CH448F 是额定 5V 电源电压的 模拟开关芯片，高带宽，低导通电阻，可以支持 3.3V 或更低电源电压。 CH445P 是额定 3.3V 电源电压的模拟开关芯片，高带宽，低导通电阻，可以支持 2.5V 或更低电 源电压。 CH440G、CH440P、CH440R 和 CH445P 包含 4 路二选一低阻宽带双向模拟开关，四通道 2:1 MUX 合 计 QPDT，可以用于视频或者 USB 信号二选一切换。 CH442E 包含 2 路二选一低阻宽带双向模拟开关，双通道 2:1 MUX 合计 DPDT，可以用于视频或者 USB 信号二选一切换。 CH443K 包含 1 路二选一低阻宽带双向模拟开关，单通道 2:1 MUX 即 SPDT，可以用于视频等信号 二选一切换，或用于与/或/非等简单逻辑门功能，或用于两个电压域下数字信号电平转换。 CH444G 和 CH444P 包含 2 路四选一低阻宽带双向模拟开关，双通道 4:1 MUX 合计 DPQT，可以用 于视频或者 USB 信号四选一切换。 CH448F 包含一对差分信号八选一低阻宽带双向模拟开关，双通道 8:1 MUX 合计 DPOT，可以用于 视频或者 USB 信号八选一切换。另外，通过对两通道全局使能引脚进行组合控制还可以实现 16:1 MUX 即十六选一。 2、特点 ● ● ● ● ● ● ● ● 低导通电阻，Ron 典型值约为 5Ω。 高带宽，支持视频信号，支持低速、全速和高速 USB 信号。 切换快速，Ton/Toff 典型值小于 5nS。 ESD 支持 2KV HBM。 CH440/CH442/CH444/CH445/CH448 提供全局使能引脚，多通道模拟开关统一使能、统一切换。 CH448 支持差分信号，并且为两个信号通道提供独立的全局使能引脚。 CH448 控制信号独立于电源电压，支持 5V、3.3V、2.5V 控制信号。 宽电源电压范围，低静态功耗。5V 开关芯片支持额定 5V 电源电压（5V～2.5V 控制信号） ，低 至 2.5V 电源可用；3.3V 开关芯片支持额定 3.3V 电源电压（3.3V～2.5V 控制信号） ，低至 1.8V 电源可用。 ● 提供 SOP16、TSSOP16、QFN16、QFN24、MSOP10 和 SOT363 等封装形式，兼容 RoHS。 3、封装 CH440/CH442/CH443/CH444/CH445/CH448 手册 ２ 封装形式 宽度 引脚间距 封装说明 订货型号 SOP16 3.9mm 150mil 1.27mm 50mil 标准的 16 脚贴片 CH440G QFN16 3*3mm 0.50mm 19.7mil 方形无引线 16 脚 CH440P TSSOP16 4.4mm 173mil 0.65mm 25mil 薄小型的 16 脚贴片 CH440R MSOP10 3.0mm 118mil 0.50mm 19.7mil 微小型的 10 脚贴片 CH442E SOT363 1.25mm 49mil 0.65mm 26mil 缩小型 6 脚贴片 CH443K SC70-6L SOP16 3.9mm 150mil 1.27mm 50mil 标准的 16 脚贴片 CH444G QFN16 3*3mm 0.50mm 19.7mil 方形无引线 16 脚 CH444P QFN16 3*3mm 0.50mm 19.7mil 方形无引线 16 脚 CH445P QFN24 4*4mm 0.50mm 19.7mil 方形无引线 24 脚 CH448F 注：1、原型号 CH440E 已用新型号 CH442E 代替，引脚和功能完全相同。 2、体积小通常寄生 L/C 小，对高频信号应用，建议优先选用 QFN 或 SOT 等小封装形式。 3、QFN 封装的底板标示为 0#引脚，对于 CH448F 是必要连接。 4、CH443K 为盘装，每盘整包装数量为 3000 只，可以零售，但是零售时不会逐个清点数量。 5、CH443K 封装体积较小，正面印字仅有代号 43 而不含全部型号。 4、引脚 4.1. CH440G/P/R、CH445P 引脚 CH440G CH440R CH440P CH445P 引脚名称 类型 引脚说明 ３ CH440/CH442/CH443/CH444/CH445/CH448 手册 16 8 15 14 6、0 13 VCC GND EN# 电源 电源 输入 1 15 IN 输入 4、7、 9、12 2、5、 11、14 3、6、 10、13 2、5、 7、10 16、3、 9、12 1、4、 8、11 DA、DB、 DC、DD S1A、S1B、 S1C、S1D S2A、S2B、 S2C、S2D 正电源 公共接地，数字信号参考地 全局使能输入，低电平有效 二选一模拟开关选择输入： 高电平选择 2#端（S2x） ；低电平选择 1#端（S1x） 模拟信号 模拟信号 模拟信号 二选一模拟开关的公共端 二选一模拟开关的 1#端， IN 引脚输入低电平选中 二选一模拟开关的 2#端， IN 引脚输入高电平选中 4.2. CH442E 引脚 引脚号 10 5 9 引脚名称 VCC GND EN# 类型 电源 电源 输入 1 IN 输入 4、6 2、8 3、7 DB、DC S1B、S1C S2B、S2C 模拟信号 模拟信号 模拟信号 引脚说明 正电源 公共接地，数字信号参考地 全局使能输入，低电平有效 二选一模拟开关选择输入： 高电平选择 2#端（S2x） ；低电平选择 1#端（S1x） 二选一模拟开关的公共端 二选一模拟开关的 1#端，IN 引脚输入低电平选中 二选一模拟开关的 2#端，IN 引脚输入高电平选中 4.3. CH443K 引脚 引脚号 5 2 引脚名称 VCC GND 类型 电源 电源 6 SEL 输入 4 3 1 COM (DB) CH0 (S1B) CH1 (S2B) (IN) 模拟信号 模拟信号 模拟信号 引脚说明 正电源 公共接地，数字信号参考地 二选一模拟开关选择输入： 高电平选择 CH1 端；低电平选择 CH0 端 二选一模拟开关的公共端 二选一模拟开关的 CH0 端，SEL 引脚输入低电平选中 二选一模拟开关的 CH1 端，SEL 引脚输入高电平选中 4.4. CH444G、CH444P 引脚 CH444G 16 8 1 CH444P 14 6、0 15 引脚名称 VCC GND EN# 类型 电源 电源 输入 2、14 16、12 IN1、IN0 输入 7、9 6、10 5、11 4、12 5、7 4、8 3、9 2、10 YA、YB S1A、S1B S2A、S2B S3A、S3B 模拟信号 模拟信号 模拟信号 模拟信号 引脚说明 正电源 公共接地，数字信号参考地 全局使能输入，低电平有效 四选一模拟开关选择输入： 00 选择 1#端（S1x） ；01 选择 2#端（S2x） ； 10 选择 3#端（S3x） ；11 选择 4#端（S4x） 四选一模拟开关的公共端 四选一模拟开关的 1#端，IN1&0 引脚输入 00 选中 四选一模拟开关的 2#端，IN1&0 引脚输入 01 选中 四选一模拟开关的 3#端，IN1&0 引脚输入 10 选中 CH440/CH442/CH443/CH444/CH445/CH448 手册 3、13 15 1、11 13 S4A、S4B NC. 模拟信号 空脚 ４ 四选一模拟开关的 4#端，IN1&0 引脚输入 11 选中 保留引脚，禁止连接 4.5. CH448F 引脚 引脚号 2 0 11 12 引脚名称 VDD GND XEN# YEN# 类型 电源 电源 输入 输入 1、 24、 23 SEL2、 SEL1、 SEL0 输入 14 13 4、3 6、5 8、7 10、9 22、21 20、19 18、17 16、15 AX AY A0X、A0Y A1X、A1Y A2X、A2Y A3X、A3Y A4X、A4Y A5X、A5Y A6X、A6Y A7X、A7Y 模拟信号 模拟信号 模拟信号 模拟信号 模拟信号 模拟信号 模拟信号 模拟信号 模拟信号 模拟信号 引脚说明 正电源 公共接地，数字信号参考地 X 通道全局使能输入，低电平有效 Y 通道全局使能输入，低电平有效 八选一模拟开关的选择输入： 000 选择 0#端（A0*） ；001 选择 1#端（A1*） ； 010 选择 2#端（A2*） ；011 选择 3#端（A3*） ； 100 选择 4#端（A4*） ；101 选择 5#端（A5*） ； 110 选择 6#端（A6*） ；111 选择 7#端（A7*） X 通道八选一模拟开关的公共端 Y 通道八选一模拟开关的公共端 八选一模拟开关的 0#端，SEL2&1&0 引脚输入 000 选中 八选一模拟开关的 1#端，SEL2&1&0 引脚输入 001 选中 八选一模拟开关的 2#端，SEL2&1&0 引脚输入 010 选中 八选一模拟开关的 3#端，SEL2&1&0 引脚输入 011 选中 八选一模拟开关的 4#端，SEL2&1&0 引脚输入 100 选中 八选一模拟开关的 5#端，SEL2&1&0 引脚输入 101 选中 八选一模拟开关的 6#端，SEL2&1&0 引脚输入 110 选中 八选一模拟开关的 7#端，SEL2&1&0 引脚输入 111 选中 5、功能说明 5.1. CH440G/P/R、CH445P CH440G、CH440P、CH440R 和 CH445P 是 QPDT 模拟开关芯片，包含 4 路单刀双掷二选一开关。 S1A DA S2A S1B DB S2B S1C DC S2C S1D DD S2D Decode & Drive EN# IN CH440/CH442/CH443/CH444/CH445/CH448 手册 ５ CH440G、CH440P、CH440R 和 CH445P 由 EN#引脚控制实现统一使能，由 IN 引脚选择进行统一切 换。下表是其控制表。 EN# IN 0 0 1 0 1 X DA DB DC DD 选择 S1A 选择 S1B 选择 S1C 选择 S1D 选择 S2A 选择 S2B 选择 S2C 选择 S2D 全部断开 全部断开 全部断开 全部断开 5.2. CH442E CH442E 是 DPDT 模拟开关芯片，包含 2 路单刀双掷二选一开关。 S1B DB S2B S1C DC S2C Decode & Drive EN# IN CH442E 由 EN#引脚控制实现统一使能，由 IN 引脚选择进行统一切换。下表是其控制表。 EN# IN 0 0 1 0 1 X DB DC 选择 S1B 选择 S1C 选择 S2B 选择 S2C 全部断开 全部断开 5.3. CH443K CH443K 是 SPDT 单刀双掷模拟开关芯片，也可用于与/或/非等简单逻辑门功能，以及用于两个不 同电压域下的数字信号的电平转换。 CH0 COM CH1 SEL CH443K 由 SEL 引脚选择进行切换。下表是其控制表。 SEL COM 0 1 选择 CH0 选择 CH1 5.4. CH444G、CH444P CH444G 和 CH444P 是 DPQT 模拟开关芯片，包含 2 路单刀四掷四选一开关。 CH440/CH442/CH443/CH444/CH445/CH448 手册 ６ S1A S2A S3A YA S4A S1B S2B S3B YB S4B Decode & Drive EN# IN0 IN1 CH444G 和 CH444P 由 EN#引脚控制实现统一使能，由 IN1 和 IN0 引脚选择进行统一切换。下表是 其控制表。 EN# IN1 IN0 YA YB 0 0 0 0 1 0 0 1 1 X 0 1 0 1 X 选择 S1A 选择 S2A 选择 S3A 选择 S4A 全部断开 选择 S1B 选择 S2B 选择 S3B 选择 S4B 全部断开 5.5. CH448F CH448F 是 DPOT 模拟开关芯片，包含 2 路单刀八掷八选一开关。 AX 和 AY 两个通道可以独立使能，当两者不同时使能、并且短接 AX 和 AY 作为公共端时，可以构 成单刀十六掷 16 选一开关。这种模式下，模拟信号带宽将下降到约 250MHz。 AX 和 AY 两个通道统一使能时，构成高速差分通道，差分信号 X 和 Y 可以根据 PCB 设计优化的需 要设定为+/-（p/n）或反之。 CH448F 的数字输入引脚包括 SEL2、SEL1、SEL0、XEN#和 YEN#引脚，其信号通常由外部单片机的 I/O 驱动，上述数字引脚的电压可以独立于 CH448F 的电源电压 VDD。 CH448F 电源电压与 数字引脚控制电压的组合 单片机 I/O 电压 即 CH448F 数字 输入引脚电压 5V 3.3V 2.5V 1.8V CH448F 电源电压 VDD、模拟信号的最高电压 5V 3.3V 2.5V √ √ √ 功能支持 √ √ 功能支持 功能支持 √ × 功能支持 功能支持 注：上表中的功能支持是指功能完全实现，但 CH448F 芯片可能会有不超过 600uA 的静态功耗。 CH440/CH442/CH443/CH444/CH445/CH448 手册 ７ A0X A1X A2X A3X A4X A5X A6X AX A7X A0Y A1Y A2Y A3Y A4Y A5Y A6Y AY A7Y Decode & Drive XEN# YEN# SEL0 SEL1 SEL2 差分通道八选一模式下，CH448F 由 XEN#和 YEN#引脚短接后共同控制实现统一使能，由 SEL2、 SEL1、SEL0 引脚选择进行统一切换。下表是其控制表。 XEN# YEN# 0 0 0 0 0 0 0 0 1 SEL2 0 0 0 0 1 1 1 1 X SEL1 0 0 1 1 0 0 1 1 X SEL0 0 1 0 1 0 1 0 1 X AX 选择 A0X 选择 A1X 选择 A2X 选择 A3X 选择 A4X 选择 A5X 选择 A6X 选择 A7X 全部断开 AY 选择 A0Y 选择 A1Y 选择 A2Y 选择 A3Y 选择 A4Y 选择 A5Y 选择 A6Y 选择 A7Y 全部断开 单端信号十六选一模式下，AX 和 AY 短接后作为模拟开关的公共端，CH448F 由 XEN#和 YEN#引脚 独立控制实现不同时使能，配合 SEL2、SEL1、SEL0 引脚选择进行 16 选一切换。下表是其控制表。 XEN# 0 0 0 YEN# 1 1 1 SEL2 0 0 0 SEL1 0 0 1 SEL0 0 1 0 AX 选择 A0X 选择 A1X 选择 A2X AY CH440/CH442/CH443/CH444/CH445/CH448 手册 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 1 0 1 1 1 1 0 0 0 0 1 1 1 1 X 1 0 0 1 1 0 0 1 1 0 0 1 1 X ８ 1 0 1 0 1 0 1 0 1 0 1 0 1 X 选择 A3X 选择 A4X 选择 A5X 选择 A6X 选择 A7X 选择 A0Y 选择 A1Y 选择 A2Y 选择 A3Y 选择 A4Y 选择 A5Y 选择 A6Y 选择 A7Y 全部断开 6、参数 6.1. 绝对最大值（临界或者超过绝对最大值将可能导致芯片工作不正常甚至损坏） 名称 TA TS VCC VCC VIO VID8 Isw Iall 参数说明 工作时的环境温度 储存时的环境温度 5V 芯片的电源电压（VCC/VDD 接电源，GND 接地） 3.3V 芯片的电源电压（VCC/VDD 接电源，GND 接地） 数字或者模拟输入或者输出引脚上的电压 CH448 数字输入引脚上的电压（与 VDD 无关） 模拟开关的连续通过电流 所有模拟开关的连续通过电流的总和 最小值 -40 -55 -0.5 -0.5 -0.5 -0.5 0 0 最大值 85 125 6.5 4.4 VCC+0.4 6.5 30 120 单位 ℃ ℃ V V V V mA mA 6.2. 额定 5V 芯片电气参数@5V（测试条件：TA=25℃，VCC=VDD=5V，不含 CH445） 名称 VCC ICC ICCX VIL VIH VIL8 VIH8 ILEAK IOFF VANA VANAX RON1 RON2 RON3 RON4 参数说明 VCC/VDD 电源电压 静态电源电流，所有数字引脚接 VCC 或 GND 静态电源电流，所有数字引脚 3.4V 数字引脚低电平输入电压 数字引脚高电平输入电压 CH448 数字引脚低电平输入电压 CH448 数字引脚高电平输入电压 数字引脚的输入泄漏电流 模拟开关在关闭状态下的泄漏电流 推荐的模拟信号的电压范围 允许的模拟信号的电压范围 模拟开关导通电阻，模拟信号电压为 0V 模拟开关导通电阻，模拟信号电压为 2V 模拟开关导通电阻，模拟信号电压为 3.4V 模拟开关导通电阻，模拟信号电压为 5V 最小值 4.0 典型值 5.0 0.1 0.5 0 2.0 0 2.2 0.1 ±0.01 0 -0.3 4 5 11 8 最大值 5.5 10 2 1.0 VCC 1.1 5.5 10 ±1 2.8 VCC+0.3 6 8 16 12 单位 V uA mA V V V V uA uA V V Ω Ω Ω Ω CH440/CH442/CH443/CH444/CH445/CH448 手册 ９ 6.3. 额定 5V 芯片电气参数@3.3V（测试条件：TA=25℃，VCC=VDD=3.3V，不含 CH445） 名称 参数说明 VCC3 VCC/VDD 电源电压 ICC3 静态电源电流，所有数字引脚接 VCC 或 GND ICCX3 静态电源电流，所有数字引脚 2.3V VIL3 数字引脚低电平输入电压 VIH3 数字引脚高电平输入电压 VIL38 CH448 数字引脚低电平输入电压 VIH38 CH448 数字引脚高电平输入电压 ILEAK3 数字引脚的输入泄漏电流 IOFF3 模拟开关在关闭状态下的泄漏电流 VANA3 推荐的模拟信号的电压范围 VANAX3 允许的模拟信号的电压范围 RON1 模拟开关导通电阻，模拟信号电压为 0V RON2 模拟开关导通电阻，模拟信号电压为 1.2V RON3 模拟开关导通电阻，模拟信号电压为 2.0V RON4 模拟开关导通电阻，模拟信号电压为 3.3V 最小值 2.1 典型值 3.3 0.1 0.3 0 1.8 0 1.8 0.1 ±0.005 0 -0.3 5 9 23 10 最大值 3.9 5 1 0.7 VCC3 0.7 5.5 5 ±0.5 1.5 VCC3+0.3 9 14 30 15 单位 V uA mA V V V V uA uA V V Ω Ω Ω Ω 6.4. 额定 5V 芯片模拟开关时序参数（测试条件：TA=25℃，VCC=VDD=5V，VANA=0V，不含 CH445） 名称 参数说明 CIN COFF CON CON4 BW BW4 TON TOFF 数字输入引脚电容，F=1MHz 开关关闭时模拟信号引脚电容，F=1MHz 开关导通时模拟信号引脚电容，F=1MHz CH444 开关导通时模拟引脚电容，F=1MHz 模拟开关-3dB 带宽 CH444 模拟开关-3dB 带宽 模拟开关开启延时，RL=75Ω，CL=10pF 模拟开关关闭延时，RL=75Ω，CL=10pF 最小值 400 300 典型值 最大值 单位 4 6 9 13 550 400 3 2 8 10 14 19 pF pF pF pF MHz MHz nS nS 7 7 6.5. 额定 3.3V 芯片电气参数@3.3V（测试条件：TA=25℃，VCC=3.3V，仅 CH445） 名称 VCC ICC ICCX VIL VIH ILEAK IOFF VANA VANAX RON1 RON2 RON3 RON4 参数说明 电源电压 静态电源电流，所有数字引脚接 VCC 或 GND 静态电源电流，所有数字引脚 2.3V 数字引脚低电平输入电压 数字引脚高电平输入电压 数字引脚的输入泄漏电流 模拟开关在关闭状态下的泄漏电流 推荐的模拟信号的电压范围 允许的模拟信号的电压范围 模拟开关导通电阻，模拟信号电压为 0V 模拟开关导通电阻，模拟信号电压为 1.5V 模拟开关导通电阻，模拟信号电压为 2.3V 模拟开关导通电阻，模拟信号电压为 3.3V 最小值 2.9 典型值 3.3 0.1 0.07 0 2.0 0.1 ±0.01 0 -0.3 3.5 4.5 7 5.5 最大值 3.7 6 0.3 0.9 VCC 6 ±1 2.0 VCC+0.3 6 8 11 9 单位 V uA mA V V uA uA V V Ω Ω Ω Ω CH440/CH442/CH443/CH444/CH445/CH448 手册 １０ 6.6. 额定 3.3V 芯片电气参数@2.5V（测试条件：TA=25℃，VCC=2.5V，仅 CH445） 名称 参数说明 VCC2 电源电压 ICC2 静态电源电流，所有数字引脚接 VCC 或 GND ICCX2 静态电源电流，所有数字引脚 1.8V VIL2 数字引脚低电平输入电压 VIH2 数字引脚高电平输入电压 ILEAK2 数字引脚的输入泄漏电流 IOFF2 模拟开关在关闭状态下的泄漏电流 VANA2 推荐的模拟信号的电压范围 VANAX2 允许的模拟信号的电压范围 RON1 模拟开关导通电阻，模拟信号电压为 0V RON2 模拟开关导通电阻，模拟信号电压为 1.1V RON3 模拟开关导通电阻，模拟信号电压为 1.8V RON4 模拟开关导通电阻，模拟信号电压为 2.5V 最小值 1.5 典型值 2.5 0.05 0.04 0 1.5 0.05 ±0.005 0 -0.3 4.5 6 11 7.5 最大值 2.8 3 0.2 0.7 VCC2 3 ±0.5 1.3 VCC2+0.3 7 9 16 11 单位 V uA mA V V uA uA V V Ω Ω Ω Ω 6.7. 额定 3.3V 芯片模拟开关时序参数（测试条件：TA=25℃，VCC=3.3V，VANA=0V，仅 CH445） 名称 CIN COFF CON BW TON TOFF 参数说明 数字输入引脚电容，F=1MHz 开关关闭时模拟信号引脚电容，F=1MHz 开关导通时模拟信号引脚电容，F=1MHz 模拟开关-3dB 带宽 模拟开关开启延时，RL=75Ω，CL=10pF 模拟开关关闭延时，RL=75Ω，CL=10pF 最小值 400 典型值 3 6 9 500 2.5 1.8 最大值 6 10 15 5 5 6.8. 特性图示 6.8.1 CH440 和 CH444 的模拟开关导通电阻 RON 与模拟信号电压 VCOM 的相关性（TA=25℃） RON (Ω) VCOM(V) 单位 pF pF pF MHz nS nS CH440/CH442/CH443/CH444/CH445/CH448 手册 １１ 6.8.2 CH442、CH443 和 CH448 的模拟开关导通电阻 RON 与模拟信号电压 VCOM 的相关性（TA=25℃） RON (Ω) VCOM(V) 6.8.3 CH445 的模拟开关导通电阻 RON 与模拟信号电压 VCOM 的相关性（TA=25℃） RON (Ω) VCOM(V) 7、应用 7.1. 视频信号切换 CH440、CH442、CH443、CH444、CH445 和 CH448 的高带宽和低电阻特性使之比较适用于视频信号 切换，例如从 2 路或者 4 路视频信号源中选择。 由于模拟电路与数字电路共用 VCC/VDD 和 GND，为减少干扰，GND 引脚必须接触良好，VCC 或 VDD 引脚必须外接退耦电容，并且建议将数字输入信号的边沿适当放缓，降低传输频率。 CH440/CH442/CH443/CH444/CH445/CH448 手册 １２ 7.2. USB 信号切换 CH440、CH442、CH443、CH444、CH445 和 CH448 支持低速、全速或者高速 USB 信号切换，在 3.3V 电源电压下优先选用 CH445。超速 USB3.0 信号切换可以参考 CH482 和 CH483 手册。 7.3. CH443 单门逻辑 GATE 功能 简称 BUF INV AND IAND OR IOR MUX BUF_OD INV_OD TLBUF THBUF 说明 强驱动推挽输出的缓冲器 强驱动推挽输出的反相器 与门 先非再与 或门 先非再或 选择器 开漏(开源)输出的缓冲器 开漏(开源)输出的反相器 低使能输出的三态输出门 高使能输出的三态输出门 SEL 端 输入 A 输入 A 输入 A 输入 A 输入 A 输入 A 输入 S 输入 A 输入 A 输入 OE 输入 OE CH0 端 接 GND 接 VCC 接 GND 输入 B 输入 B 接 VCC 输入 A 接 GND 悬空 输入 A 悬空 CH1 端 接 VCC 接 GND 输入 B 接 GND 接 VCC 输入 B 输入 B 悬空 接 GND 悬空 输入 A COM 端 输出= A 输出= ! A 输出= A & B 输出= ! A & B 输出= A | B 输出= ! A | B 输出= S ? B : A 输出= A ? z : 0 输出= A ? 0 : z 输出= ! OE ? A : z 输出= OE ? A : z 7.4. CH443 数字信号电平转换 CH443 可以用于单路数字信号电平转换，支持电压升或降。SEL 端作为数字信号输入引脚，COM 端作为数字信号输出引脚。SEL 端信号通常由外部单片机的 I/O 驱动，其电压可以独立于 CH443 的电 源电压 VCC。COM 端信号幅度由 CH0 和 CH1 端所连接的电压值决定，CH0 和 CH1 引脚的电压必须小于 或等于 CH443 的电源电压 VCC。 源控制电压 目标电压 CH443 供电 VCC SEL 输入 CH0 端 CH1 端 COM 端输出 5V 3.3V 5V 或 3.3V 0/5V 接 GND 接 3.3V SEL 降 5->3.3 5V 2.5V 5V 或 3.3V 或 2.5V 0/5V 接 GND 接 2.5V SEL 降 5->2.5 5V 1.8V 5V 或 3.3V 或 2.5V 0/5V 接 GND 接 1.8V SEL 降 5->1.8 3.3V 2.5V 3.3V 或 5V 或 2.5V 0/3.3V 接 GND 接 2.5V SEL 降 3.3->2.5 3.3V 1.8V 3.3V 或 5V 或 2.5V 0/3.3V 接 GND 接 1.8V SEL 降 3.3->1.8 2.5V 1.8V 2.5V 或 3.3V 或 5V 0/2.5V 接 GND 接 1.8V SEL 降 2.5->1.8 3.3V 5V 5V 0/3.3V 接 GND 接 5V SEL 升 3.3->5 2.5V 5V 5V 0/2.5V 接 GND 接 5V SEL 升 2.5->5 1.8V 5V 5V 0/1.8V 接 GND 接 5V 可用，但不建议 2.5V 3.3V 3.3V 或 5V 0/2.5V 接 GND 接 3.3V SEL 升 2.5->3.3 1.8V 3.3V 3.3V 或 5V 0/1.8V 接 GND 接 3.3V SEL 升 1.8->3.3 1.8V 2.5V 2.5V 或 3.3V 或 5V 0/1.8V 接 GND 接 2.5V SEL 升 1.8->2.5 同上述 同上述 同上述 同上述 按上述 CH0/1 对换 反相降压或升压 注：当源控制电源电压低于 CH443 供电 VCC 电压时，CH443 芯片可能会有不超过 600uA 的静态功耗。 8、封装信息 说明：尺寸标注的单位是 mm（毫米） ，引脚中心间距是标称值，除此之外的尺寸误差不大于±0.2mm。 CH440/CH442/CH443/CH444/CH445/CH448 手册 8.1. SOP16 8.2. TSSOP16 １３ CH440/CH442/CH443/CH444/CH445/CH448 手册 8.3. MSOP10 8.4. QFN16-3*3 １４ CH440/CH442/CH443/CH444/CH445/CH448 手册 １５ 8.5. SOT363 下图是 SOT363（SC70-6L）封装尺寸。 公制，单位为 mm 符号 Min Type A 0.9 1.0 A1 0.0 0.05 b 0.15 0.25 c 0.08 0.12 D 2.0 2.1 E 1.15 1.25 E1 2.15 2.3 e 0.65 L 0.53 L1 0.25 0.35 θ 0° Max 1.1 0.1 0.35 0.15 2.2 1.35 2.45 Min 35 0 6 3 79 45 85 0.45 8° 10 0° 英制，单位为 mil Type 39 2 10 5 83 49 91 26 21 14 Max 43 4 14 6 87 53 96 18 8° CH440/CH442/CH443/CH444/CH445/CH448 手册 8.6. QFN24-4*4 １６
