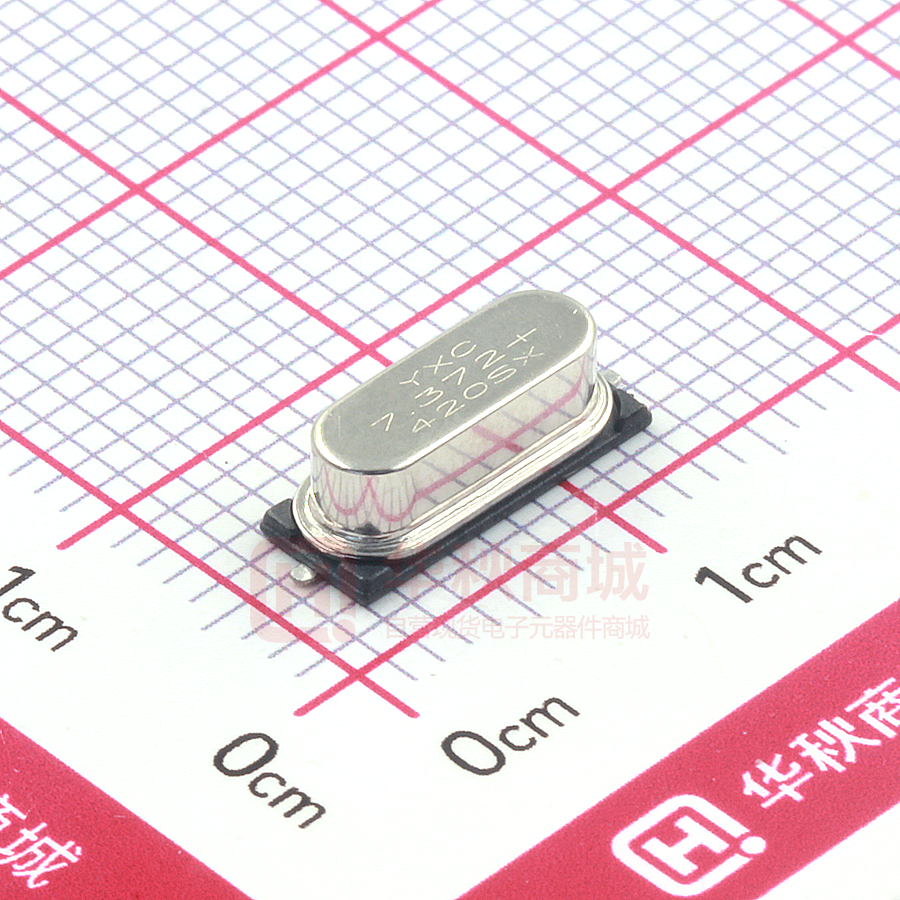

H6OSC-SUG-7.3728M

Crystal Unit HC-49SMD Applications Features ‧Industrial Control Consumers. ‧Dimensions: 11.5 x 4.80 x3.8mm. ‧Standard Frequency: 3.2768~64MHz ‧Surface mount type crystal units. ‧A great number of standard frequencies. Specifications（规格参数） Item Symbol Specifications f_nom 3.2768~64MHz - AT Fundamental CL 12pF, 20pF, or specify Frequency Tolerance（频率偏差） (at 25℃ ) f_tol ±10ppm, ±20ppm, or specify Frequency Versus Temperature Characteristics（频率-温度特性） f_tem ±20ppm, or specify Operating Temperature（工作温度） T_use -20~+70℃, or specify Storage Temperature（储存温度） T_stg -40~+85℃ Shunt Capacitance（静态电容） C0 7pF Max. Level of Drive（激励电平） DL 1~500μW Max.(100μW typical) f_age ±3ppm/year Max. Nominal Frequency Range（额定频率范围） Vibration Mode（震动模式） Load Capacitance（负载电容） Aging （老化）(at 25℃ ) Equivalent Series Resistance（等效串联电阻(ESR)） HC-49SMD 3.2768 ~ 4MHz 180 Ω Max. 6 ~ 7MHz 80 Ω Max. 4 ~ 5MHz 120 Ω Max. 7 ~ 10MHz 60 Ω Max. 5 ~ 6 MHz 100 Ω Max. 10 ~ 30MHz 40 Ω Max. Dimensions and Recommended land pattern（外观尺寸及推荐焊盘） Dimensions (Unit: mm) Recommended land pattern(Unit: mm) 4.47±0.5 9.9±0.1 3.5±0.5 12.6±0.5 www.yxc.hk 1
