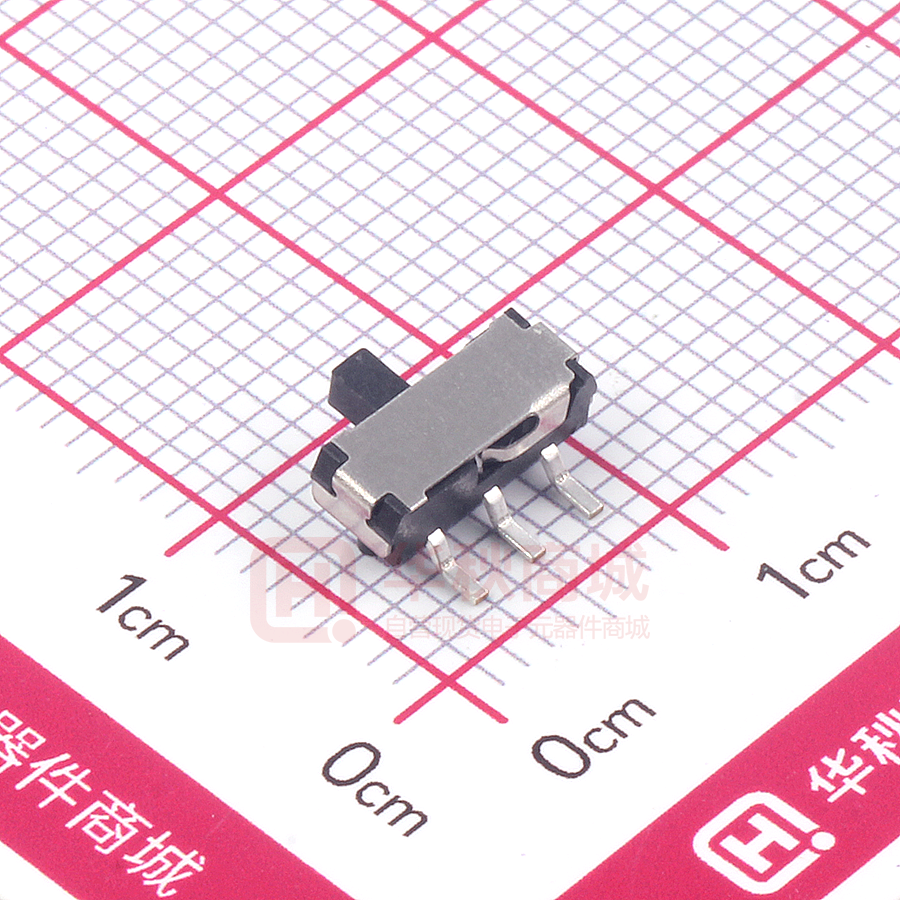

MSK22D18G2-T单排脚阻燃051

深圳市首韩科技有限公司 SHENZHEN SHOUHAN TECHNOLOGYCO.,LTD Tel: 0755-27597601 Fax: 0755-27597491 认 FOR APPROVAL 产品名称 Project： 拔动开关 科 规格型号 Part No： 有 户 Customer： 技 客 限 公 SPECIFICATION 书 司 承 韩 MSK22D18G2-T单排脚阻燃051 贵公司承认印 Approal slgnatures 签 章/Signatures 圳 市 首 料 号/Part No. 深 日期 Date: 拟制/Drawn 李春风 审核/Check 钟华华 批准/Approved 罗孝金 1 深圳市首韩科技有限公司 ＳＰＥＣＩＦＩＣＡＴＩＯＮ 规格书 产品名称:拨动开关 文件编号 发布日期 第2版 2020年6月16日 1of2 产品型号：MSK22D18G2-T单排脚阻燃051 深 圳 市 首 韩 科 技 有 限 公 司 1:GENERAL SPECIFICATION 基本事项 1.1 RATING (额定值)：DC 12V 100mA PRACTICAL TEMPERATURE RANEG: ﹣10℃~+50℃. 1.2 使用温度范围: 在-10℃~+50℃溫度內使用. STANDARD ATMOSPHEIC CONDITIONS : UNLESS OTHERWISE SPECIFIED. THE STANDARD RANGE OF ATMOSPHERIC CONDITIONS FOR MAKING MEASUREMENTS AND TESTS ARE AS FOLLOWS: (1) AMBIENT TEMPERATURE : 5℃ TO 35℃； 1.3 (2) RELATIVE HUMIDITY : 45% TO 85%； (3) AIR PRESSURE : 86Kpa TO 106Kpa. 测试标准状态: 在沒有指定的情況下测试温度，湿度，气压如下: (1)温度为5~35℃； (2)湿度为45%~85%； (3) 气压为86Kpa~106Kpa. 2. ELECTRICAL CHARACTERISTICS (电气性能规格)： TEST CONDITIONS 测试条件 PERFORMANCE(DATA) 规格(数据） ITEM 项目 MEASURED AT 1KHz SMALL CURRENT(100 mA OR LESS) CONTACT 100mΩ MAX. 2.1 RESISTANCE 在1KHz微小电流(100mA 以下)测试. 100毫欧以下. 接触电阻 APPLY A VOLTAGE OF 100V DC FOR 1 MIN. INSULATION THE FOLLOWING CONTACE TEST METHOD: 2.2 RESISTANCE (1)BETWEEN BODY AND CONDUCTOR. 50MΩ MIN. (2) BETWEEN CONDUCTORS NOT TO BE CONTAC. 绝缘电阻 50兆欧以上. 输入100V DC电压1分钟，按以下接触方法测试： (1)接触端子之间. (2)胶座体和排脚之间. AC 250V(50-60Hz) FOR 1 MIN TRIP CURRENT:0.5mA THE FOLLOWING CONTACE TEST METHOD: (1)BETWEEN TERMINALS. WITHOUT DAMAGE TO IELECTRIC (2) BETWEEN INDIVIDUAL TERMINALS AND FRAME. PARTS ARCING OR 输入AC250V(50-60Hz) 电压，1分钟感度电流为0.5mA， 2.3 STRENGTH BREAKDOWN ETC. 接触测试方法如下： 耐电压 沒有绝缘破坏等异常 (1)接触端子之间. (2)外壳体和排脚之间. 3 .MECHANICAL CHARACTERISTICS （机械性能规格） ITEM 项目 TEST CONDITIONS 测试条件 PERFORMANCE(DATA) 规格(数据） OPERATION PUSH FORCE（按压力度）: LATERAL PUSH（侧向推动） 3.1 FORCE 200gf±50gf 动作力 IN THE HORIZONTAL DIRECTION SWITCH HANDLE OPRATION,WITH AN EQUAL TO 2TIMES THE THRUST OF TRAVEL TO THE SWITSH FORM ONE POSITION TO THE NEXT GEAR, MOVING DISTANCE MEASURING HANDLE. 2mm±0.2mm 3.2 CLOSURE 在开关推柄运行的水平方向，以一个等于2倍推力使开关从 动作行程 一个档位运动到下一档位，测量推柄的移动距离. 3.3 STEM STRENGTH 操作部（柄） 强度 AND ALONG THE RUNNING DIRECTION AT APEX HANDLE( 500gf)ON THESTRENGTH TEST,TIME IS 30 SECONDS. 在推柄的先端沿运行方向加上（500gf）力度测试，时间为 30秒. 外观无异常，满足于机械， 电气性能 　 深圳市首韩科技有限公司 ＳＰＥＣＩＦＩＣＡＴＩＯＮ 规格书 产品名称：拨动开关 4.4 HUMIDITY TEST 潮湿实验 PERFORMANCE(DATA) 规格(数据） 公 限 THE SWITCH SHALL BE STORED AT A TEMPERATURE OF 85±2℃ FOR 96 HOURS.AND THEN IT SHALL BE SUBJECTED TO THE CONTROLLED RECOVERY CONDITIONS FOR 1 HOUR AFTER WHICH MEASUREMENT SHALL BE MADE. 放置在温度85±2℃中96小时后，再放置正常室温 中1小时后测定. THE SWITCH SHALL BE STORED AT A TEMPERATURE OF-25±3℃ FOR 96 HOURS.AND THEN IT SHALL BE SUBJECTED TO THE CONTROLLED RECOVERY CONDITIONS FOR 1 HOUR AFTER WHICH MEASUREMENT SHALL BE MADE. 放置在温度-25±3℃中96小时后，再放置正常室温 中1小时后测定. THE SWITCH SHALL BE STORED AT A TEMPERATURE OF 40±2℃ AND A HUMIDITY OF 80% TO 85% FOR 96 Hr. THEN THE JACK SHALL BE MAINTAINED AT STANDARD ATMOSPHERIC CONDITION FOR 1 Hr FOR OTHER PROCEDURES. 放置在40±2℃相对湿度为80～85%环境中96小时后， 再将样品放在正常室温中1小时后测定. HAND SOLDERING 手焊： 1）DIVCE 工具：SOLDER IRON 电烙铁. A.350℃MAX.,2 sec Max B.270℃MAX.,4 sec Max 2) REFLOW SOLDERING 回流焊：≤250℃ 1)CONTACT RESISTANCE SHALL BE 500mΩ MAX. 2)LIFETIME:7000-10000次 1)接触电阻不超于500mΩ. 2)寿命:7000-10000次 司 AN ACTUATOR SHALL BE WITH A THRUST OF NO GREAT THAN 1 TIMES SWITH POWER TO 7000-10000 CYCLES AT A SPEED OF 30 CYCLES FOR 1 MIN. 操作者以每分钟30次的频率，施加不大于开关1倍的推力 做7000-10000次无负荷测试. THERE SHALL BE NO DAMAGE ONAPPEARANCE. MECHANICAL AND ELECTRICAL CHARACTERISTICS SHALL BE SATISFIED. 外观无异常，满足于机械， 电气性能 4.5 深 圳 市 首 韩 科 4.3 COLD TEST 耐冷实验 TEST CONDITIONS 测试条件 有 HEAT TEST 耐热实验 第2版 技 4.2 LIFE TEST 寿命试验 2020年6月16日 2of2 产品型号：MSK22D18G2-T单排脚阻燃051 4.DURABILITY(耐久性）： ITEM 项目 4.1 文件编号 发布日期 SOLDERING CONDITIONS 焊锡条件 THERE SHALL BE NO DAMAGE ONAPPEARANCE. MECHANICAL AND ELECTRICAL CHARACTERISTICS SHALL BE SATISFIED. 外观无异常，满足于机械， 电气性能 J I H G F E D C B A 1 ROHS 1 2 2 3 4 4 5 市 圳 深 3 5 3.90±0.2 6 0.3±0.05 7 8 8 9 9 10 10 11 11 公 限 3.9 有 1.2 技 科 7 韩 首 6 李春风 钟华华 罗孝金 12 司 A 12 3 14 15 13 14 15 MSK22D18G2-T单排脚阻燃051 深圳市首韩科技有限公司 B 13 J I H G F E D C B A
