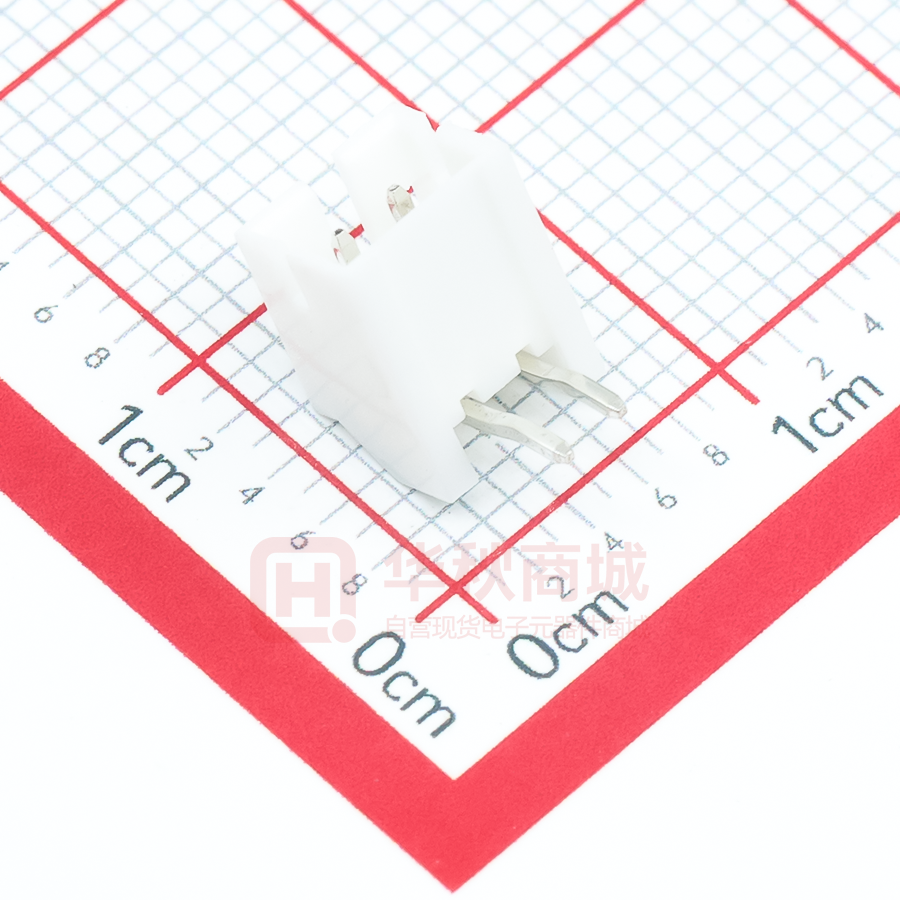

HC-PH-2AWD-K

1 2 4 3 5 A Circuit Part NO. 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 HC-PH-2AWD-X-K HC-PH-3AWD-X-K HC-PH-4AWD-X-K HC-PH-5AWD-X-K HC-PH-6AWD-X-K HC-PH-7AWD-X-K HC-PH-8AWD-X-K HC-PH-9AWD-X-K HC-PH-10AWD-X-K HC-PH-11AWD-X-K HC-PH-12AWD-X-K HC-PH-13AWD-X-K HC-PH-14AWD-X-K HC-PH-15AWD-X-K HC-PH-16AWD-X-K Dimensions mm A B 2.00 6.00 4.00 8.00 6.00 10.00 8.00 12.00 10.00 14.00 12.00 16.00 14.00 18.00 16.00 20.00 18.00 22.00 20.00 24.00 22.00 26.00 24.00 28.00 26.00 30.00 28.00 32.00 30.00 34.00 B B A SPECIFICATIONS 1、Current Rating: 2A AC, DC 2、Voltage Rating: 250V AC, DC 3、Temperatuer Range: -25℃~ +85℃ 4、Contact Resistance: 20mΩ Max 5、Insulation Resistance：1000mΩ Min 6、Withstanding Voltang：1000V AC/minute 7、Material: Nylon66 UL94-VO PIN Brass Tin-plated HC-PH - N*** - * - K Type Colour C A=直针 AW=弯针 ALT=立贴 AWT=卧贴 K=针带定位 G=白色(加强) M=米色 R=红色 L=蓝色 B=黑色 Y=黄色 P=紫色 C Pin PCB LAYOUT GENERL TOLERANCE 1 2 1 初版发行 序号 No. 变更内容 MODIFY CONTENT 日 期 MODIFY DATE 3 DIM TOL X.X ±0.30 X.XX ±0.20 X.XXX ±0.10 Angle ±3.0° 制 图 DRAWING 审 核 CHECK 批 准 APPROVAL 比 例 SCALE 投 影 Projection 4 深圳市华灿天禄电子有限公司 ShenzhenhuacantianluELECTRONICS CO.,LTD 产品名称 TITLE 产品料号 PART NO. 材 料 MATERIAL PH (2.0)定位弯针 HC-PH-NAWD-X-K 5 版 本 REV. 单 位 UNITS 页 次 SHEET A mm 1/1
