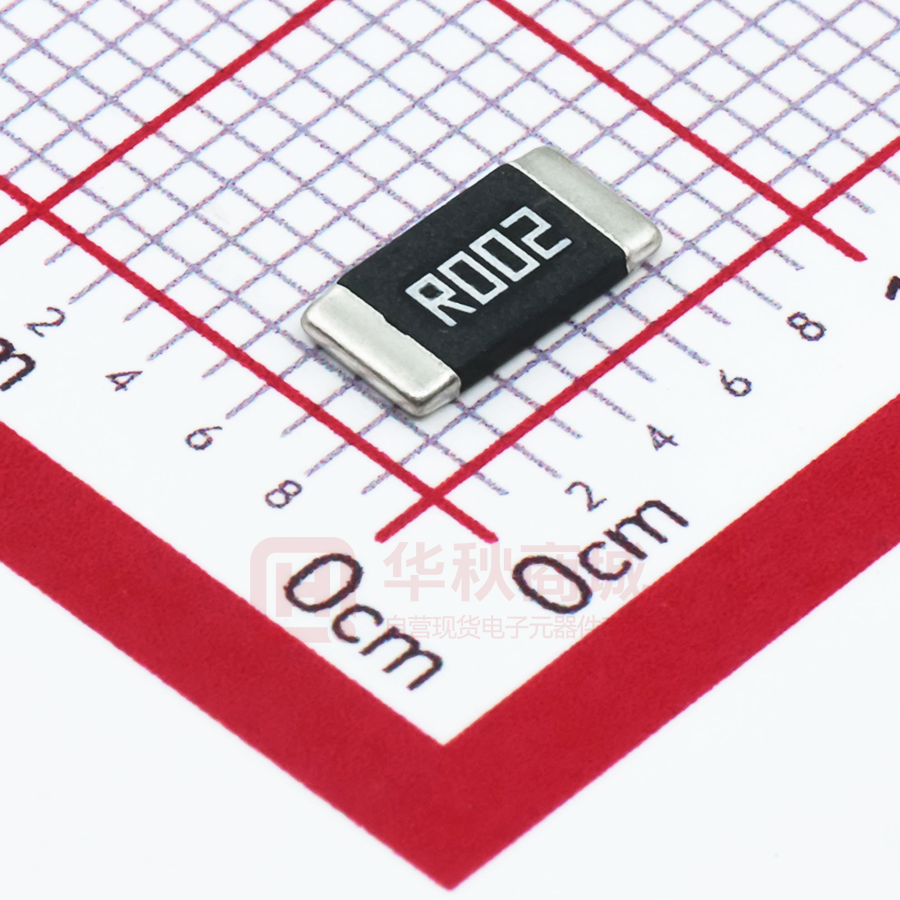

HoLLR2512-3W-2mR-1%

HoLLR2512- 50mR- 1%规格书 系列号 HoLLR 修订日期 2022-01-06 版本号 Ho-A0 规格书 Specification 制造商:深圳市毫欧电子有限公司 适用：本规格书适用于深圳市毫欧电子有限公司封体合金电阻 HoLLR2512-50mR-1%。  产品特点Features 厚实的铜材质导体，金属化的材质，超长期的稳定性，无卤素无铅符合 RoHS，稳定的材料,高额 定功率，低电阻温度系数，卓越的信赖性。  应用领域Application field 电池管理系统(BMS)，电流感测与分压，电源供应器，新能源汽车，消费性充电器，电动工具， 消费性电子，LED 应用，智能家居，主机板，大型家电，锂电池保护。  产品名称Product Name 封体合金合电阻  产品型号Product number HOLLR2512-50mR-1% Ho LLR 2512 50mR 1% 制造商 产品类别 封装 阻值 精度 毫欧电子 封体合金 50mR ±1% 2512 具体参数请查看下页详情 产品结构图: (印字此处省略) 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-81488408 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLLR2512-50mR-1%规格书  产品结构及尺寸 Product structure and size 系列号 HoLLR 修订日期 2022-01-06 版本号 Ho-A0 (Unit:mm) L C T W Unit: mm  封装 阻值 2512 50mR L 6.4±0.2 W 3.2±0.2 C T 0.9±0.2 0.9±0.2 规格表 Electrical parameter 型别 最高额定 功率 (W) 最高额定 电流 (A) 温度系数 TCR (ppm/°C) 使用温度 范围 (°C) 精度 LLR2512 3W 7.75 ±50 -55~+170 1%  功率曲线 Power curve 当电阻工作在温度超过 70°C 时，额定功率必须减额，减额曲线依据下图： 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-81488408 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLLR2512-50mR-1%规格书  系列号 HoLLR 修订日期 2022-01-06 版本号 Ho-A0 额定电流计算公式 The rated current is calculated by the following Formu I =SQRT (P/R) I=额定电流(A)；P=额定功率(W);R=电阻值(Ω))  字码表示Word said R005 = 5mΩ  阻值量测点:Resistance measurement point: Unit :mm 型別 HoLLR2512 A 5.25±0.25 B 1.0±0.20 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-81488408 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLLR2512-50mR-1%规格书  HoLLR 修订日期 2022-01-06 版本号 Ho-A0 彩带尺寸 Ribbon size(Unit:mm) A 3.6±0.2  系列号 B W F E P1 P2 P0 D0 6.9±0.2 12±0.2 5.5±0.05 1.75±0.1 4.0±0.1 2±0.05 4±0.05 T Φ 1.5+0.1 1.2±0.15 卷轴规格 Reel Specification Unit: mm ΦD 80±1.0 ΦM 178±2.0 ΦB 13.5±0.5 ΦC 21±0.5 W 13.8±0.5 A 2±0.5 Packaging Quantity 4000PCS 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-81488408 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLLR2512-50mR-1%规格书  系列号 HoLLR 修订日期 2022-01-06 版本号 Ho-A0 可靠性测试 Reliability Tests 项目 Short Time Overload 短时间过负 荷 条件 规格 施加过负荷5秒，静置24小时后再量测阻值变化 率。 (过负荷条件如下表) 型号 HoLLR2512 额定功率 3W 额定功率倍数 X2倍 ≦±0.5% Refer to JIS-C5201 Temperature Coefficient of Resistance 温度系数 TCR (ppm/°C) = (R2-R1/R1*(T2-T1))X 106 R1:室溫下量測之阻值(Ω) R2: 125 °C下量測之阻值(Ω) T1:室溫之溫度(°C) T2: 125 °C Refer to JIS C 5201 Biased Humidity 高温高湿 于85°C±5°C 85 ±5%RH恒湿恒温机中施加额定 电流，90分钟ON，30分钟OFF，1,000小时后静 置1小时以上量测阻值变化率。 Refer to 6. ≦±0.5% Refer to JIS C 5201 冷热循环机，-55℃~+125℃，循环1000次后取 出，静置1小时.以上量测阻值变化率。 测试条件 Temperature 最低温度 -55°C +0/-10℃ Cycling 最高温度 125°C +10/-0℃ 温度循环 温度保留时间 30分钟 ≦±0.5% Refer to AEC-Q200 -55±2°C恒温箱中1000小时，取出后静置1小时 Low Temperature 以上后量测阻值变化率。 Exposure (Storage) 低温放置 Refer to JIS C 5201 ≦±0.5% 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-81488408 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLLR2512-50mR-1%规格书 High Temperature Exposure (Storage) 高温放置 Load Life 负荷寿命 系列号 HoLLR 修订日期 2022-01-06 版本号 Ho-A0 170°C之烤箱中1000小时，取出静置1小时以上后 量测阻值变化率。 ≦±1.0% Refer to JIS C 5201 70±2℃烤箱中施加额定电流，90分钟ON，30分 钟OFF，1,000小时取出静置1小时以上后量测阻 值变化率。 Refer to JIS-C5201 浸渍于260±5°C锡炉中10 ±1秒，取出静置1小时 以上后，量测阻值变化率。 ≦±1.0% Resistance to Solder ≦±0.5% Heat Refer to JIS-C5201 抗焊锡热 Solderability 浸于245±5°C之炉中3 ±1秒后取出置于放大镜下 电极覆新锡面积需大于 观察焊锡面积。 95%。 可焊性 Refer to JIS-C5201 Resistance to solvent 耐溶剂 浸于20~25°C异丙醇溶剂60±5秒后，取出静置24 小时以上，量测阻值变化率。 ≦±0.5% 外观无损伤 Refer to JIS-C5201 Insulation Resistance 绝缘电阻试 验 置于治具上，在正负极施加100VDC一分钟后， 测量电极与保护层及电极与基板(底材)间之绝缘 电阻值 Joint Strength of Solder 焊锡粘合强 度 焊于弯折性测试板中，置于弯折测试机上，在测 试板中央施力下压，于负荷下量测阻值变化率。 >100MΩ Refer to JIS-C5201 ≦±0.5% 外观无损伤 Refer to JIS-C5201 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A 栋 8 楼 深圳市毫欧电子有限公司 | 电话: 0755-81488408 | 传真: 0755-22630181 | 网址: www.moolee.com.cn HoLLR2512-50mR-1%规格书  HoLLR 修订日期 2022-01-06 版本号 Ho-A0 建议焊盘尺寸 Recommended Solder Pad Dimension (Unit:mm) L B A Cu Trace  系列号 封装 阻值mR 2512 50 A 4.0±0.1 L B 4.1±0.1 2.1±0.1 Sensing Trace 建议焊接参数 96.5Sn/3.0Ag/0.5Cu 回流焊 IR Reflow-Soldering Profile 回流焊曲线图  波峰焊曲线图 上带的剥离强度: 剥离速度: 300 毫米/分钟； 剥离力在 0.1N 至 0.7N 之间。 华新区观澜大布头路南通 地 地址：深圳市龙华新区观澜大布头路南通邦高新产业园 A栋 8 楼 有 0755-81488408 | 传真: 0755-22630181 深圳市毫欧电子有限公司 | 电话: 0755-8148840 55-22630181 | 网址: 址: www.moolee.com.cn ww.moolee.co
