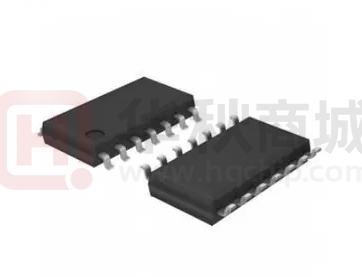

LM339DTR(XBLW)

XBLW LM339 四比较器 概述 LM339 是一块四比较器集成电路，主要应用于消费类和工业类 电子产品中，进行电平检波和低电平探测。 采用 DIP14、SOP14 封装形式。 特点  单电源或双电源工作  输入偏置电流低：25nA(典型)  输入失调电流低： 5.0nA(典型)  输出饱和电压低：130mV  可与 TTL 及 CMOS 兼容 订购信息 产品型号 封装 丝印 包装 包装数量 XBLW LM339N DIP-14 LM339N 管装 1000只/盒 XBLW LM339DTR SOP-14 LM339 编带 2500只/盘 内部电路图 XBLWversion1.0 管脚排列图 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第1页共7页 XBLW LM339 四比较器 引脚端功能符号 引出端序号 功 能 符 号 引出端序号 符 号 功 能 1 输出 2 OUT2 8 反相输入 3 IN3 ( - ) 2 输出 1 OUT1 9 正相输入 3 IN3 (+) 3 电源 Vcc 10 反相输入 4 IN4 ( - ) 4 反相输入 1 IN1 ( - ) 11 正相输入 4 IN4 (+) 5 正相输入 1 IN1(+) 12 地 GND 6 反相输入 2 IN2 ( - ) 13 输出 4 OUT4 7 正相输入 2 IN2(+) 14 输出 3 OUT3 极限参数 (绝对最大额定值，若无其它规定，Tamb=25℃) 参 数 符号 数值 单位 电源电压 Vcc 36 或±18 V 输入差分电压范围 VIDR 36 V 输入共模电压范围 VICMR -0 3~Vcc 输出电流 ISC 50 V mA 功 耗(*) PD 1.0 W Tamb 0~70 ℃ -65~150 ℃ 工作环境温度 贮存温度 Tstg 注(*：) 在 25℃以上使用时， 每升高 1℃，功耗减少 8mW。 电特性 (若无其它规定，Vcc=5V，Tamb=25℃) 输入失调电压 输入失调电流 输入偏置电流 输入共模电压范围 电源电流 电压增益 测试条件 0℃≤ Ta ≤70℃ 响应时间 0℃≤Ta ≤70℃ 最小 典型 2.0 VIO 最大 5.0 mV 9.0 5.0 50 nA 150 25 IIB 0℃≤Ta ≤70℃ VICR 0℃≤Ta≤70℃ RL=∞ RL=∞，Vcc=30V RL  15K，Vcc=15V VRL=5.0V， RL=5.1K VRL=5.0V， RL=5.1K nA 0 Vcc-1.5 0 Vcc-2.0 0.8 2.0 1.0 2.5 V mA 200 V/mV tRES 300 ns tRES 1.3 ns Gv 50 VID 文档仅供参考，实际应用测试为准 www.xinboleic.com 250 400 Icc 输入差分电压 XBLWversion1.0 符号 IIO VIN=TTL 逻辑摆幅，VREF=1.4V， 大信号响应时间 单 位 规范 值 特性 技术支持热线：4009682003 Vcc V 第2页共7页 XBLW LM339 四比较器 输出陷电流 规范 值 测试条件 VIN(-)  1.0V，VIN(+) =0V，Vo 符号 1.5V ISINK VIN(-)  1.0V，VIN(+) =0V，ISINK 4.0mA 输出饱和电压 VIN(-) 1.0V，VIN(+)=0V，ISINK 4.0mA 0℃≤Ta ≤70℃ VIN(+)  1.0V，VIN( 输出漏电流 单 位 特性 VIN(+)  1.0V，VIN( 0℃≤Ta ≤70℃ 最小 典型 6.0 最大 mA 16 130 400 VSAT mV 700 -) =0V，Vo=5.0V -) =0V，Vo=30V 0.1 IOL 1000 nA 应用图 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第3页共7页 XBLW LM339 四比较器 特性曲线 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第4页共7页 XBLW LM339 四比较器 封装尺寸与外形图 DIP14 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第5页共7页 XBLW LM339 四比较器 SOP14 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第6页共7页 XBLW LM339 四比较器 声明 深圳芯伯乐电子有限公司保留产品说明书的更改权， 恕不另行通知！客户在下单前， 需确认获取的资料是否为最新版本，并验证相关信息的完整性。 任 何 半 导 体 产 品 在 特 定 的 条 件 下 都 有 失 效 或 发 生 故 障 的 可 能 ，买 方 有 责 任 在 使 用 深 圳 芯 伯乐 电 子 有 限 公 司产 品 进 行 系 统 设 计 和 整 机 制 造 时 遵 守 安 全 标 准 ， 并 采 取 相 应 的安全措施，以避免潜在失败风险可能造成人身伤害或财产损失情况的发生！ 产 品 性 能 提 升 永 无 止 境 ，深 圳 芯 伯乐 电 子 有 限 公 司 将 竭 诚 为 客 户提 供 性 能 更 佳 、质 量 更 优的集成电路产品。 XBLWversion1.0 文档仅供参考，实际应用测试为准 www.xinboleic.com 技术支持热线：4009682003 第7页共7页
